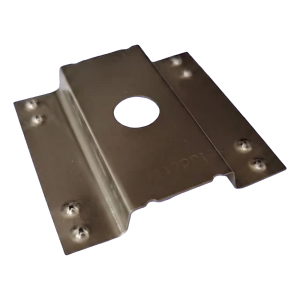

Plaque de mise à la terre type Ω en acier inoxydable A2 pour modules photovoltaïques
Plaque de mise à la terre type Ω en acier inoxydable A2 (1.4301, nuance 304) pour modules photovoltaïques. Dimensions 40×42×6 mm, perçage de montage 8 mm, poids 0,004 kg. Les dents perforent la couche anodisée des cadres des modules PV, assurant une liaison électrique. Fixation par vis sur les cadres des modules et les profilés de montage
PV-20-02 Disponibilité: En stock (grande quantité)
Livraison sous: 6 jours ouvrables

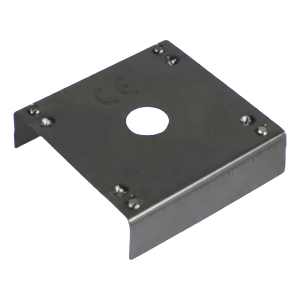

Rondelle de mise à la terre – plaquette de contact PV en acier inoxydable 40×40 mm
Rondelle de mise à la terre – plaquette de contact PV, acier inoxydable 1.4301 (A2/304). Dimensions 40×40 mm, épaisseur 0,2 mm, trou de fixation Ø9 mm, rebord plié de 10 mm. 8 pointes coniques R0,5 mm, poids 4 g. Pour les liaisons équipotentielles entre les cadres des modules PV et la structure de montage.
PV-20 Disponibilité: En stock (grande quantité)
Livraison sous: 6 jours ouvrables
Barre équipotentielle 7x 25mm2, 1x B jusqu'à 30mm, 1x 8-10mm
Barre d'équipotentialité en laiton nickelé pour l'égalisation des potentiels selon PN-EN 62305. Raccordement 7x 25 mm², feuillard jusqu'à 30 mm et tige Ø 8–10 mm.
000-177 Disponibilité: En stock (grande quantité)
Livraison sous: 6 jours ouvrables
Liaisons équipotentielles pour cadres de modules PV et protection contre la foudre
La catégorie Liaisons équipotentielles regroupe les composants qui égalisent le potentiel électrique dans les installations photovoltaïques et de protection contre la foudre. La gamme comprend deux plaques de mise à la terre en acier inoxydable pour cadres de modules PV et une barre équipotentielle en laiton nickelé pour le raccordement de plusieurs conducteurs. Elle s'adresse aux installateurs et aux constructeurs travaillant sur des installations PV, des bâtiments résidentiels et des locaux commerciaux.
Ce que vous trouverez dans cette catégorie
- Rondelle de mise à la terre – plaquette de contact PV (PV-20) : acier inoxydable A2 1.4301 (304), 40×40 mm, épaisseur 0,2 mm, trou Ø9 mm, 8 picots coniques.
- Plaque de mise à la terre type Ω (PV-20-02) : acier inoxydable A2 1.4301 (304), 40×42×6 mm, trou de 8 mm, fixation par vis sur les cadres de modules et les rails de montage.
- Barre équipotentielle (000-177) : laiton nickelé, raccordements pour 7x 25 mm², un conducteur plat jusqu'à 30 mm et une tige Ø 8–10 mm.
Comment choisir
- Point de raccordement : utilisez les plaques pour relier les cadres des modules PV à la structure de montage. Utilisez la barre équipotentielle pour réunir plusieurs conducteurs en un seul point.
- Matériau : les plaques sont en acier inoxydable A2 (1.4301, nuance 304). La barre équipotentielle est en laiton nickelé.
- Taille de fixation : vérifiez que le trou de fixation correspond à votre visserie. La rondelle présente un trou Ø9 mm, la plaque de type Ω un trou de 8 mm.
- Forme de la plaque : la rondelle mesure 40×40 mm et est plate, avec un pli de 10 mm. La plaque de type Ω mesure 40×42×6 mm et se visse sur les cadres et les rails.
- Types de conducteurs : la barre équipotentielle accepte sept conducteurs de 25 mm², un conducteur plat jusqu'à 30 mm et un conducteur rond Ø 8–10 mm.
Applications courantes
Les plaques de mise à la terre sont utilisées dans les installations photovoltaïques. Leurs picots ou dents percent la couche anodisée du cadre du module, qui fait office d'isolant, et atteignent l'aluminium situé en dessous. On obtient ainsi une liaison électrique entre les cadres, les rails et la structure porteuse. La barre équipotentielle sert de point de liaison dans les installations de protection contre la foudre et de mise à la terre des bâtiments résidentiels et commerciaux.
Questions fréquentes
Pourquoi les plaques de mise à la terre PV ont-elles des picots ou des dents ?
La couche anodisée des cadres de modules PV fait office d'isolant. Les picots ou les dents la percent et atteignent l'aluminium métallique en dessous, ce qui garantit une liaison électrique fiable.
Que peut-on raccorder à la barre équipotentielle ?
Elle accepte sept conducteurs de 25 mm², un conducteur plat jusqu'à 30 mm de large et un conducteur rond d'un diamètre de 8–10 mm. Elle est en laiton nickelé.
Vous ne savez pas quel composant de liaison convient à votre installation ? Contactez notre support technique pour vous aider dans votre choix.
