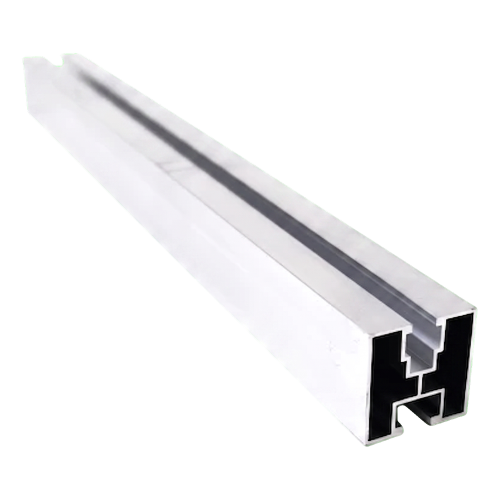

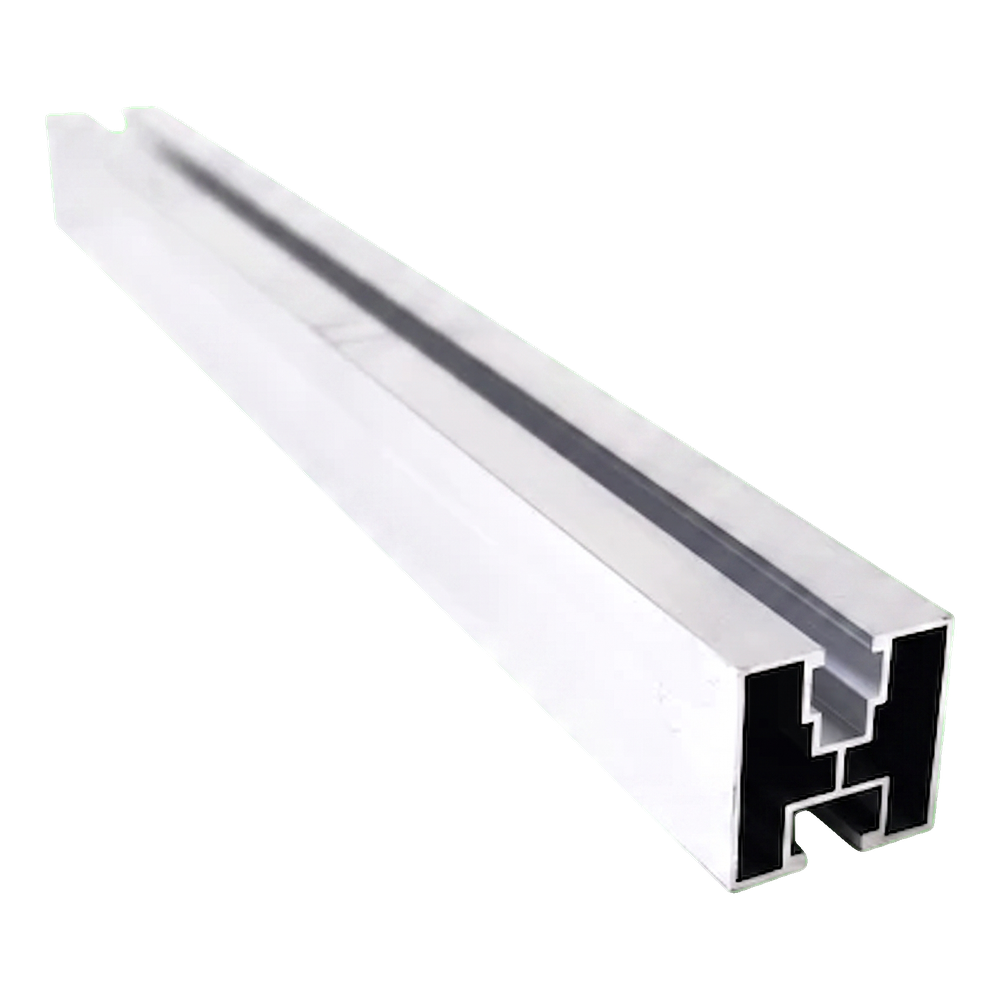

Profilé de montage PV en aluminium 40×40 mm / 625 cm – pour boulons hexagonaux M10
Le profilé de montage PV 40×40 mm d'une longueur de 625 cm est un élément fondamental de la structure porteuse des installations photovoltaïques sur toitures inclinées. Fabriqué en alliage aluminium 6060, il allie une faible masse propre à une bonne résistance mécanique et une haute résistance à la corrosion. La section à double rainure — avec une rainure supérieure pour la fixation des pinces de modules et une rainure inférieure pour la connexion aux crochets de toit, adaptateurs ou triangles — permet un montage rapide et fiable de l'ensemble du système. Le profilé est adapté aux boulons hexagonaux M10 DIN 933 dans la rainure inférieure et aux écrous carrés M8 dans la rainure supérieure, assurant ainsi la compatibilité avec les pinces centrales et d'extrémité courantes disponibles sur le marché.
Principaux avantages pour l'installateur
- La section à double rainure 40×40 mm permet une fixation indépendante des modules PV (rainure supérieure) et de la sous-structure de toit (rainure inférieure)
- L'aluminium 6060 garantit une résistance à la corrosion et aux intempéries — le profilé est également disponible en version anodisée noire pour une protection et une esthétique accrues
- La longueur peut être augmentée à l'aide de raccords de profilés vendus séparément, offrant une flexibilité dans la conception de l'espacement des rails
- Une épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m minimise la charge sur la structure du toit
- L'alliage d'aluminium 6060 se prête à l'anodisation, offrant une protection supplémentaire et une finition de surface décorative

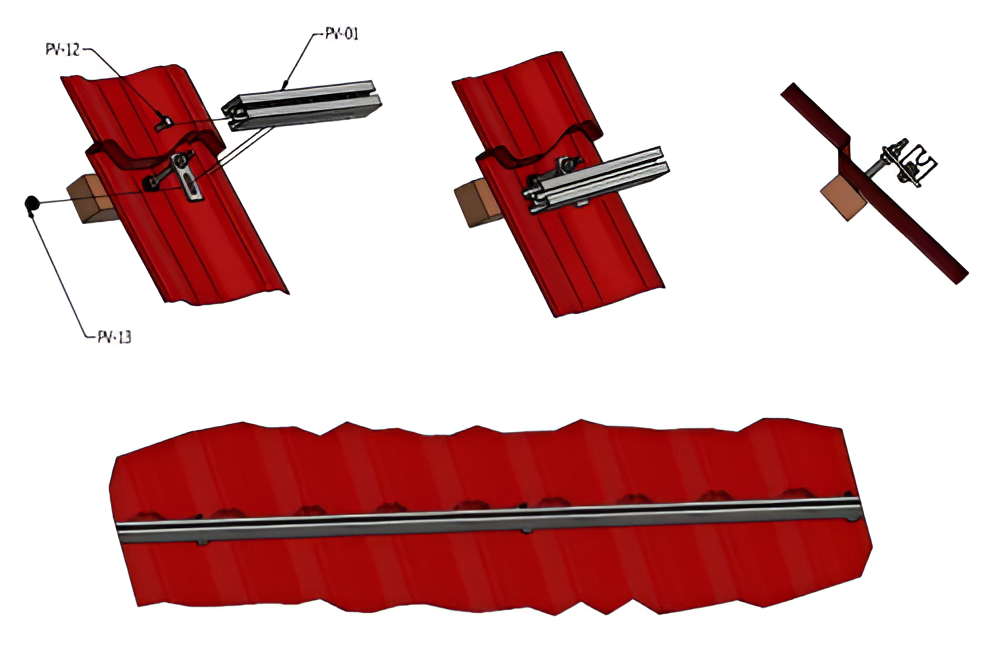

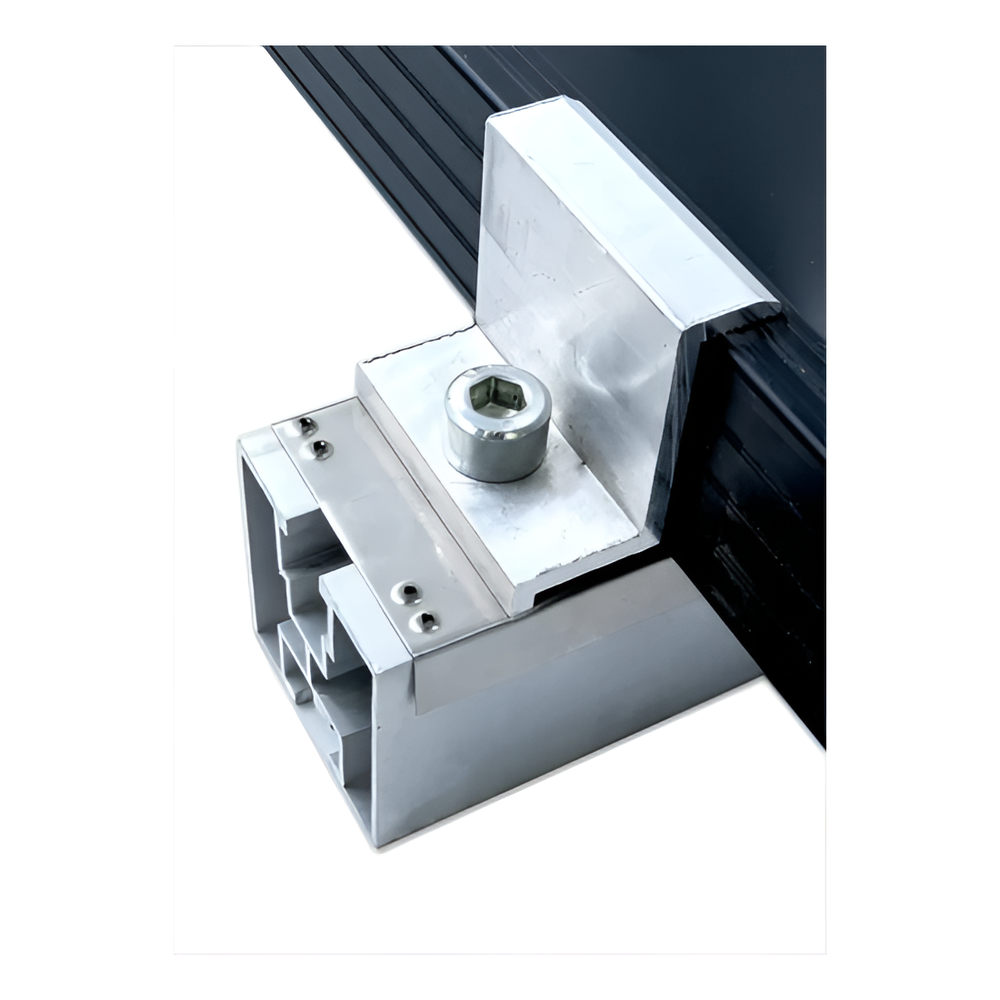

Le profilé fait ses preuves comme rail porteur dans les systèmes de montage sur toitures inclinées couvertes de tuiles métalliques, de tôle trapézoïdale et d'autres revêtements. La rainure supérieure reçoit les pinces (colliers) centrales et d'extrémité, qui pressent le cadre du module photovoltaïque directement contre le profilé. La rainure inférieure sert à la connexion avec des crochets de toit ou des adaptateurs fixés aux chevrons. Ainsi, l'ensemble de la structure forme un système porteur stable et ventilé, transférant les charges de vent et de neige à la charpente du toit.
Section et dimensions des rainures

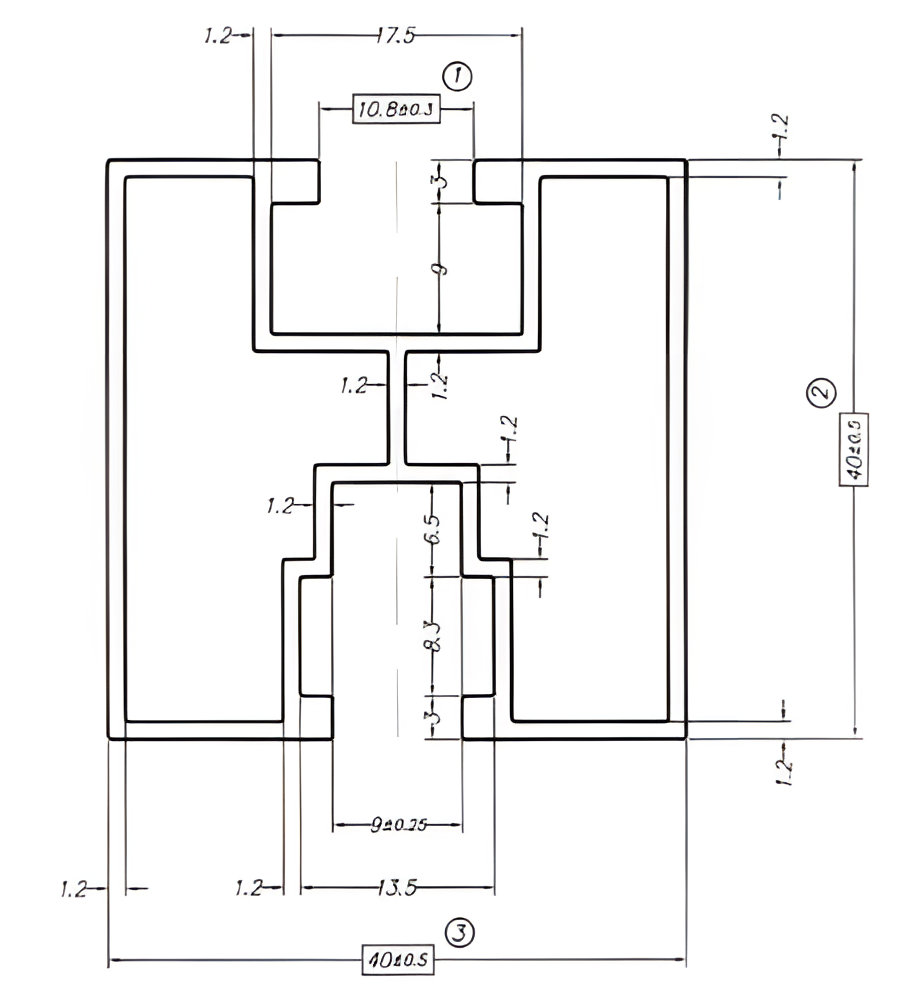

Le dessin technique de la section montre la géométrie détaillée du profilé. Les dimensions extérieures sont de 40 ±0,5 × 40 ±0,5 mm. La rainure supérieure a une largeur d'ouverture de 10,8 ±0,3 mm et est adaptée aux écrous carrés M8. La rainure inférieure a une largeur d'ouverture de 9 ±0,75 mm et une profondeur permettant le logement d'un boulon hexagonal M10 DIN 933. L'épaisseur de paroi est de 1,2 mm sur toute la circonférence du profilé, assurant une répartition uniforme des contraintes tout en conservant une faible masse.
Données techniques
| Longueur [mm] | 6250 |
| Profil [mm] | 40×40 |
| Type de rainure | Pour boulon hexagonal |
| Finition | Naturel |
