Connecteur de profil de montage PV aluminium 120 mm – profilé en U 25×45×25

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 0.07 kg

Prix / pcs.: 0,67 € 0.67

TTC 20%, hors frais de port

Prix net / pcs.: (0,56 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 200 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-18-02

recommander à un ami

Description

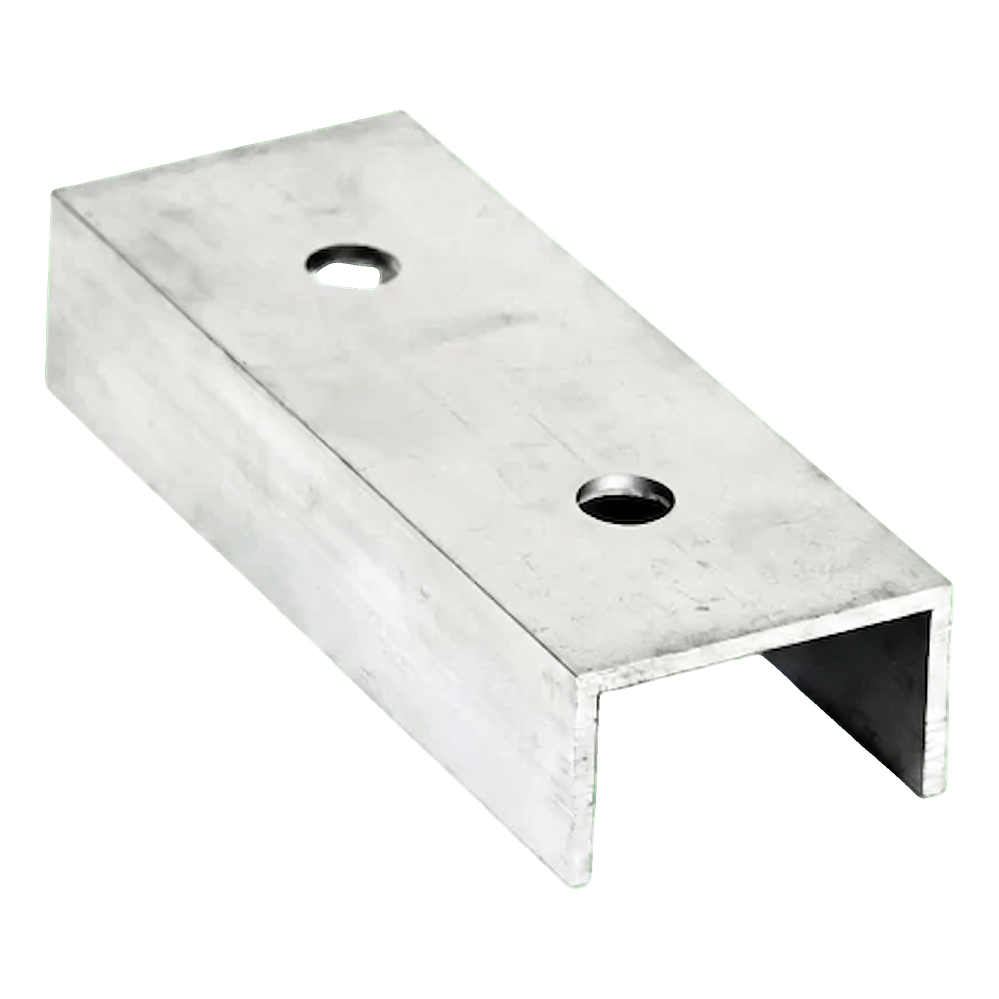

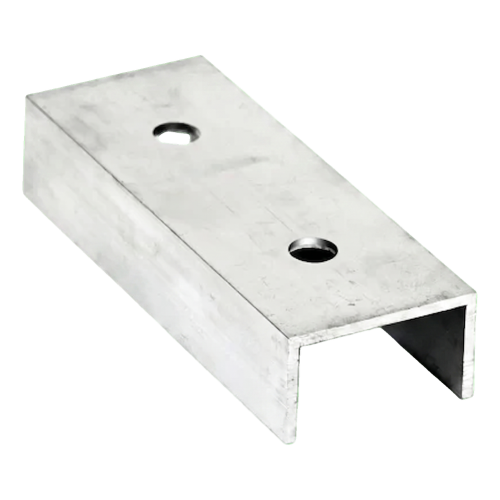

Connecteur de profil de montage PV aluminium 120 mm – profilé en U 25×45×25

Le connecteur de profil de montage 120 mm est un élément de construction destiné à l'allongement des profilés dans les systèmes de montage pour panneaux photovoltaïques. Sa forme en U assure une liaison rigide et stable entre deux rails adjacents, permettant de créer des lignes de profilés de longueur quelconque. Fabriqué en aluminium garantissant une résistance naturelle à la corrosion et une bonne résistance mécanique, le connecteur fonctionne sans défaillance pendant des années en conditions extérieures — sans nécessiter d'entretien supplémentaire. Deux trous de montage disposés symétriquement permettent une fixation par vis fiable. Le connecteur est également disponible en version anodisée noire, offrant une protection supplémentaire contre les intempéries et une finition esthétique et discrète sur les toits à couverture sombre.

Avantages clés pour l'installateur

Allongement rapide des profilés de montage sans nécessiter d'éléments intermédiaires supplémentaires

Haute résistance à la corrosion et aux intempéries — durabilité de longues années sans entretien

Faible poids propre facilitant le transport et le montage sur le toit

Trous de montage précisément usinés garantissant la reproductibilité et la facilité des assemblages vissés

Profilé en U adapté aux rails de montage PV standards

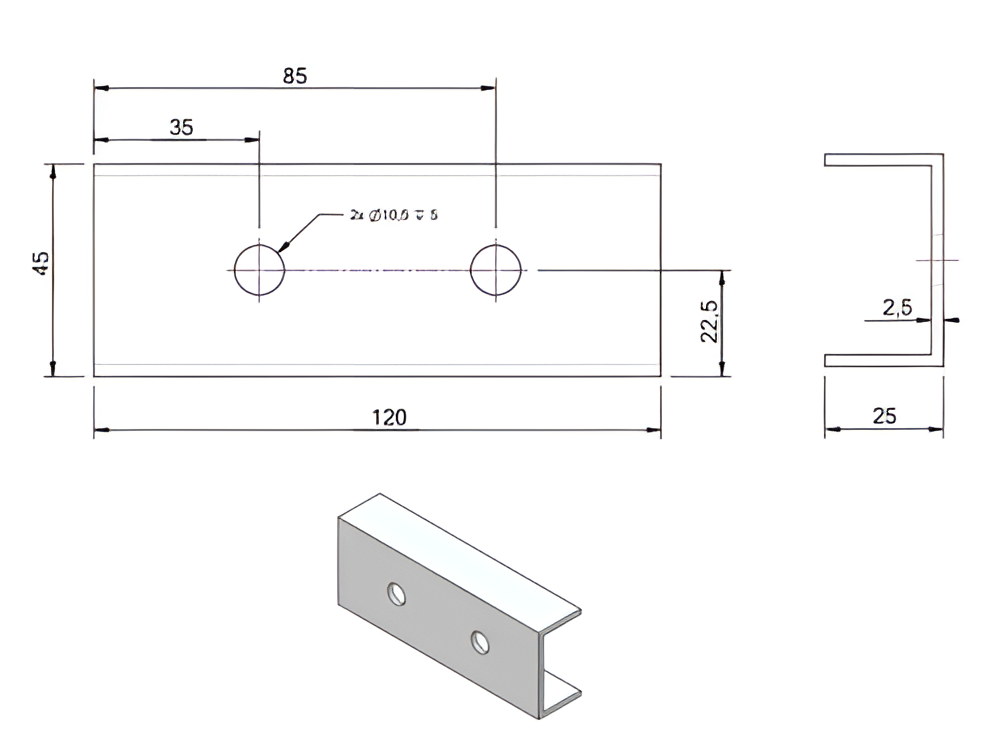

Schéma coté du connecteur de profil 120 mm – vue de dessus, de côté et en perspective avec dimensions

Vidéo présentant le connecteur de profil de montage PV

Vidéo présentant les éléments de montage de la structure photovoltaïque

Paramètres techniques

Type d'élément	connecteur de profil (en U)
Longueur / plage de réglage	120 mm

Dimensions

Profilé en U (larg. × haut. × larg.)	25 × 45 × 25 mm
Épaisseur de paroi	2,5 mm
Diamètre des trous	10,5 mm
Nombre de trous	2
Entraxe des trous (axe-axe)	85 mm
Distance du premier trou par rapport au bord	35 mm

Matériau et finition

Matériau	aluminium 6060
Revêtement / résistance à la corrosion	résistance naturelle à la corrosion de l'aluminium; version anodisée noire disponible

Autres paramètres

Masse	0,07 kg

Sécurité
