Rondelle de mise à la terre PV ronde avec encoche Ø44 mm – acier inoxydable A2
produit indisponible
ajouter à la liste de souhaits
5
Description

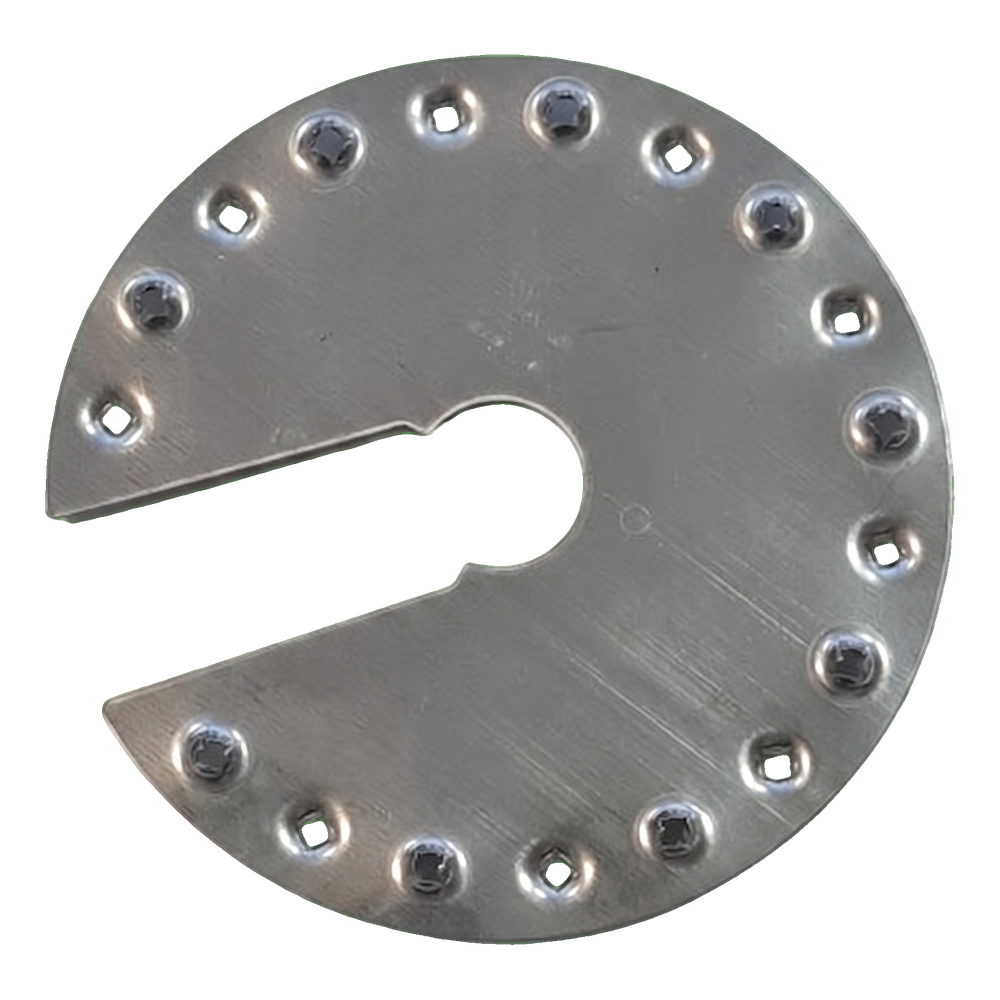

Rondelle de mise à la terre PV ronde avec encoche Ø44 mm – acier inoxydable A2
La rondelle de mise à la terre variante IV est un élément de montage rond avec une encoche caractéristique, conçu pour l'égalisation des potentiels dans les installations photovoltaïques. Elle assure la continuité galvanique des connexions entre les cadres des modules PV et la structure de montage, répondant aux exigences de protection contre la foudre et de mise à la terre du système. La rondelle est équipée d'ergots pointus répartis sur la circonférence, qui, lors du serrage de la vis, perforent la fine couche d'aluminium anodisé recouvrant les cadres des modules photovoltaïques. La couche anodisée est un isolant — ce n'est qu'après l'avoir traversée que les ergots atteignent l'aluminium pur et créent une connexion électrique solide et durable. La fabrication en acier inoxydable A2 (1.4301, nuance 304) garantit une résistance exceptionnelle à la corrosion dans toutes les conditions atmosphériques, assurant un fonctionnement ininterrompu pendant toute la durée de vie de l'installation.
Avantages clés pour l'installateur
- Ergots perforant la couche anodisée — connexion électrique fiable sans préparation supplémentaire de la surface
- Acier austénitique non magnétique — flexible et résistant aux contraintes, conçu pour fonctionner dans toutes les conditions environnementales
- L'encoche permet d'insérer rapidement la rondelle sur la vis sans la démonter — accélère le montage
- Construction compacte et légère — sans impact sur la charge des profilés et des cadres
- Haute résistance à la corrosion grâce à l'ajout de nickel dans l'alliage — durabilité pendant toute la durée de vie de l'installation PV

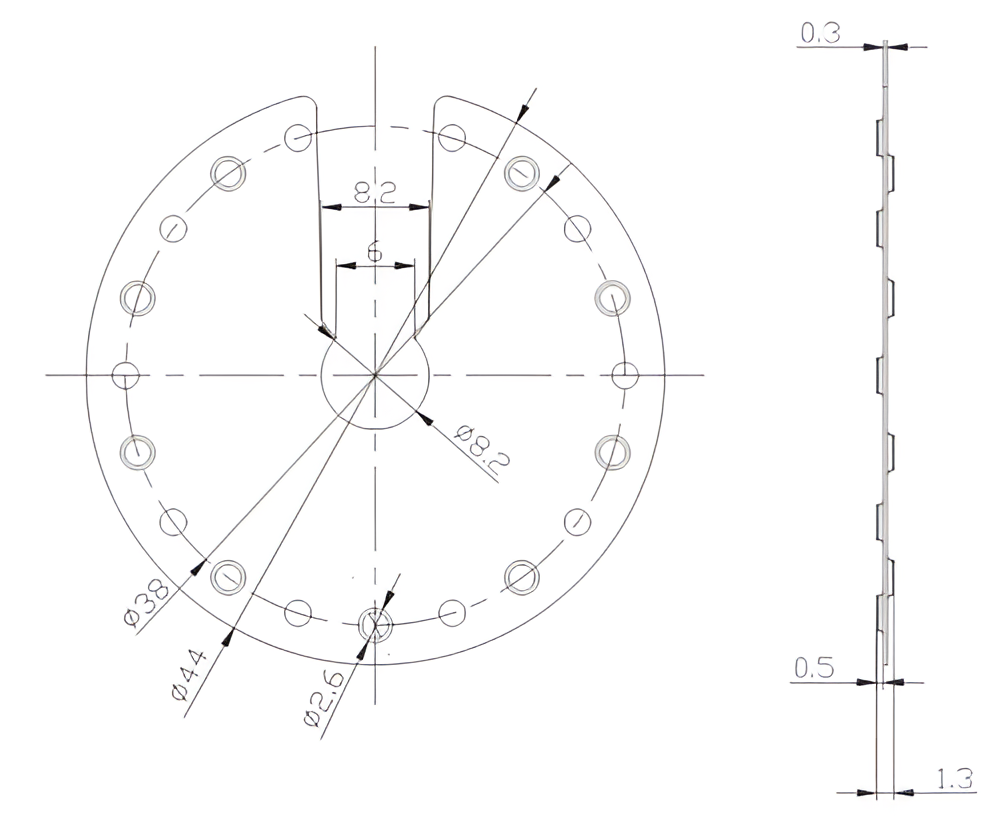

Le schéma technique présente une vue de dessus ainsi qu'une coupe latérale de la rondelle. On y distingue les ergots répartis sur la circonférence, le trou central avec une encoche en forme de trou de serrure, ainsi que le profil latéral montrant la hauteur des ergots par rapport au plan de base.
