Profilé aluminium de montage PV 40×40 mm – rail 665 cm pour vis M10

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 5.467 kg

Prix / pcs.: 41,11 € 41.11

TTC 20%, hors frais de port

Prix net / pcs.: (34,26 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 16 pièces
Paquet: 174 pièces
Paquet: 348 pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-01-01

recommander à un ami

Description

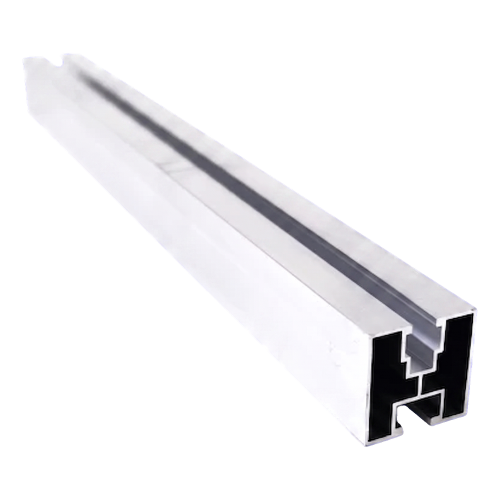

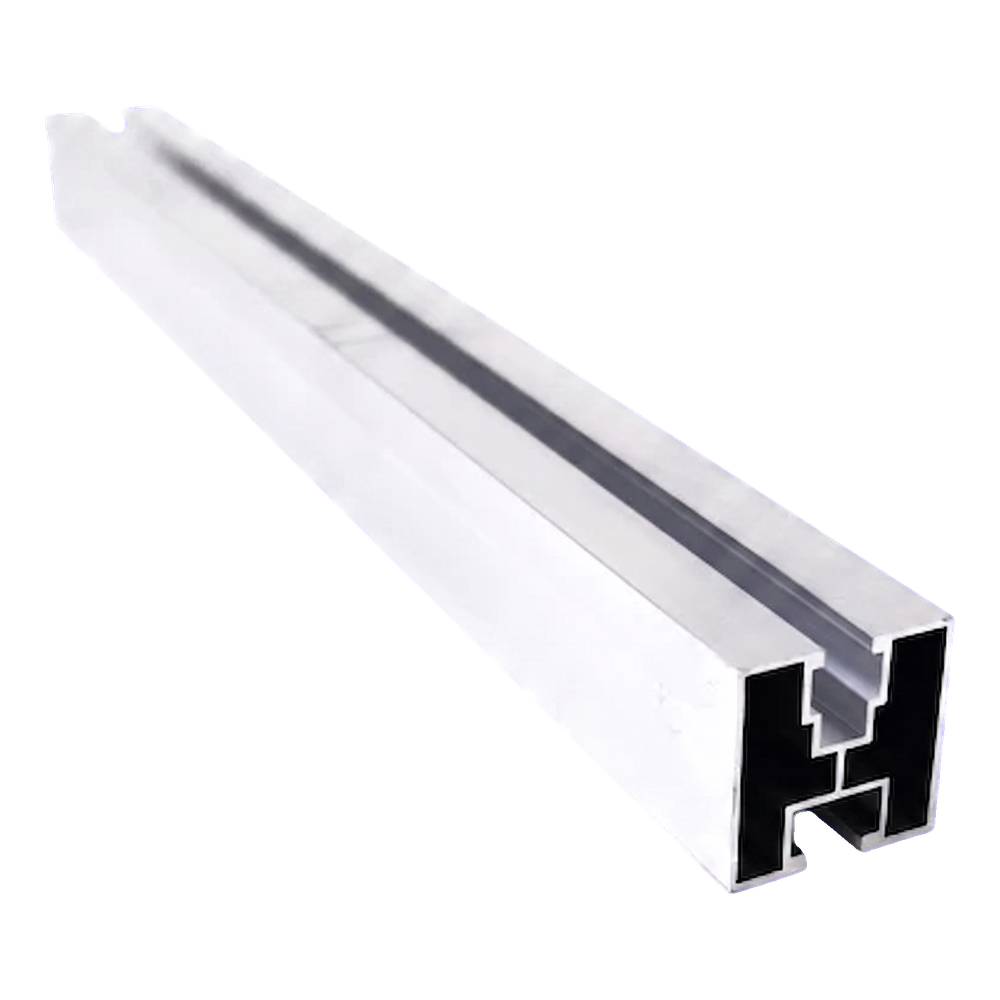

Profilé aluminium de montage PV 40×40 mm – rail 665 cm pour vis M10

Profilé aluminium de montage 40x40 mm avec deux canaux rainurés

Le profilé de montage 40x40 mm d'une longueur de 665 cm est l'élément de base de la structure porteuse pour les modules photovoltaïques. Fabriqué en aluminium 6060, il allie une faible masse propre à une bonne résistance mécanique et à une résistance totale à la corrosion. Sa section à deux canaux — avec un canal supérieur pour les pinces de fixation des panneaux et un canal inférieur pour la liaison avec les crochets de toiture, adaptateurs ou triangles — permet de construire une sous-structure complète avec un seul profilé. Le montage repose sur des vis hexagonales M10 DIN 933 dans le canal inférieur et des écrous carrés M8 dans le canal supérieur, ce qui élimine le besoin de perçage et accélère les travaux en toiture. Le profilé est également disponible en version anodisée noire, et sa longueur peut être augmentée à l'aide de raccords de profilés vendus séparément.

Avantages clés pour les équipes de montage

Section à deux canaux 40x40 mm permettant la fixation simultanée des pinces et le raccordement à la sous-structure

Compatible avec les vis hexagonales M10 DIN 933 et les écrous carrés M8 — éléments de fixation standards

Aluminium 6060 résistant à la corrosion, adapté à l'anodisation et garantissant la durabilité en extérieur

Possibilité d'assembler les profilés en sections plus longues à l'aide de raccords dédiés

Épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m — construction légère facilitant le transport sur le toit

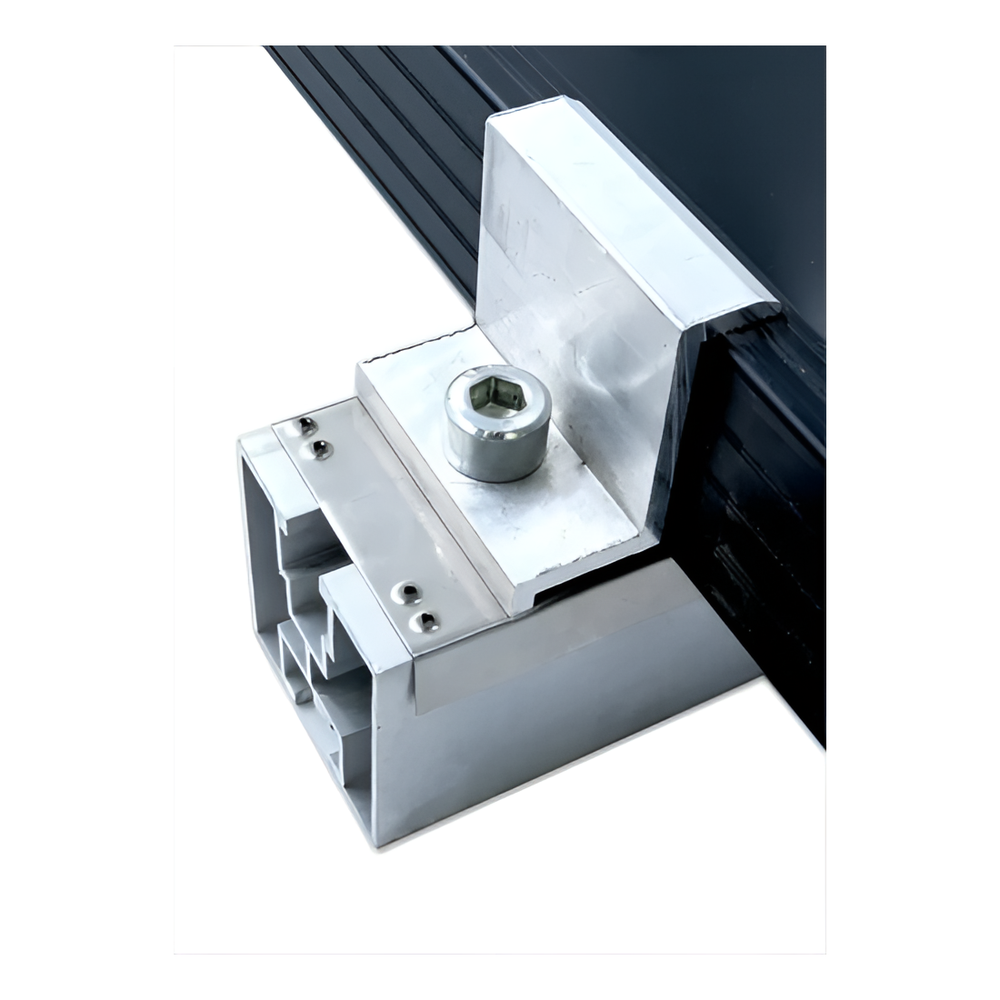

Pince fixée dans le canal supérieur du profilé aluminium 40x40 mm — détail de montage

Le canal rainuré supérieur d'une largeur de 10,8 mm accueille les écrous carrés M8 utilisés pour fixer les pinces latérales et intermédiaires. Cela permet de positionner les panneaux photovoltaïques n'importe où le long du profilé — sans perçage et sans adaptateurs supplémentaires. Le canal inférieur avec une ouverture de 9 mm fonctionne avec les vis hexagonales M10, qui relient le profilé aux crochets de toiture ou à d'autres éléments de la sous-structure. Cette configuration rend l'ensemble du système entièrement réglable et permet un positionnement précis du profilé par rapport à la pente du toit.

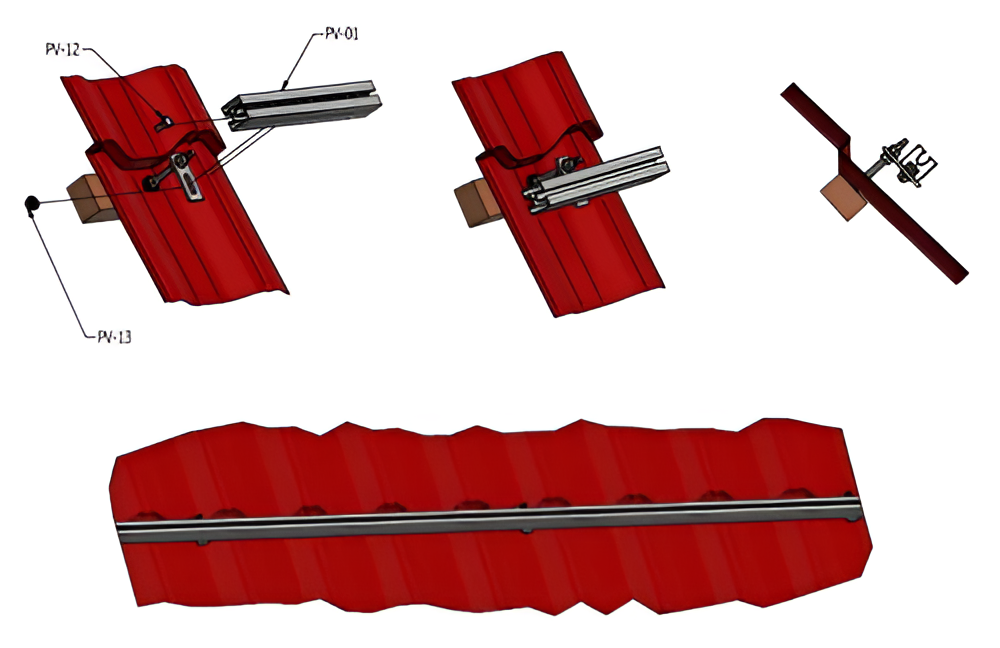

Schéma de montage du profilé aluminium sur toiture en tuiles métalliques avec crochets et pinces

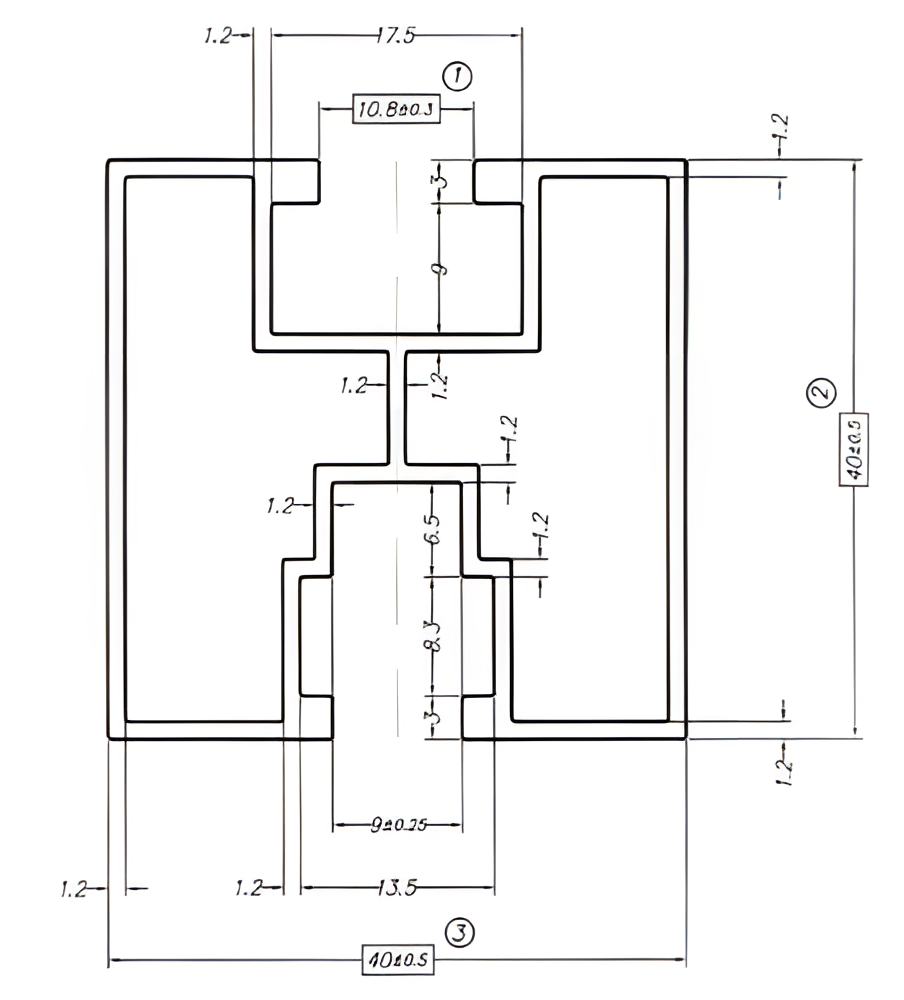

Dessin technique de la section du profilé 40x40 mm avec dimensions des canaux et épaisseurs de paroi

Vidéo présentant le profilé de montage aluminium 40x40 mm

Vidéo présentant l'utilisation du profilé de montage PV

Vidéo présentant le montage d'une structure photovoltaïque avec profilé aluminium

Dimensions

Section (largeur x hauteur)	40 x 40 mm (tolérance +/-0,5 mm)
Longueur	665 cm
Épaisseur de paroi	1,2 mm
Masse au mètre	0,82 kg
Largeur de rainure du canal supérieur	10,8 mm (tolérance +/-0,3 mm)
Largeur de rainure du canal inférieur	9 mm (tolérance +/-0,75 mm)

Matériau et finition

Matériau / alliage	aluminium 6060
Finition de surface	brute (version anodisée noire disponible séparément)
Couleur	argenté (naturel)

Montage et compatibilité

Canal de montage / type de rainure	supérieur — pinces PV ; inférieur — crochets, adaptateurs, triangles
Vis compatibles	canal supérieur : écrou carré M8 ; canal inférieur : vis hexagonale M10 DIN 933
Type de toiture / support	toitures en pente — tuiles métalliques, tôle trapézoïdale et autres (avec crochets adaptés)
Mode d'assemblage	raccords de profilés (vendus séparément)

Autres paramètres

Version anodisée	oui (noire, disponible séparément)
Livraison	FTL (camion complet)

Données techniques

Longueur [mm]	6650
Profil [mm]	40×40
Type de rainure	Pour boulon hexagonal
Finition	Naturel
