Profilé de montage PV en aluminium 40×40 mm anodisé noir – rail de 195 cm pour vis M10

Profil en aluminium pour vis à tête hexagonales 625cm 40x40 Anodisé PV-01-02-AN

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 4.92 kg

Prix / pcs.: 65,26 € 65.26

TTC 20%, hors frais de port

Prix net / pcs.: (54,38 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 16 pièces
Paquet: 174 pièces
Paquet: 348 pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: Synerga

Code produit: PV-01-02-AN

recommander à un ami

Description

Profilé de montage PV en aluminium 40×40 mm anodisé noir – rail de 195 cm pour vis M10

Profilé de montage aluminium 40×40 mm anodisé noir – vue en perspective avec section transversale

Le profilé de montage 40×40 mm en aluminium anodisé 6060 est un élément fondamental de la structure porteuse des installations photovoltaiques. La construction a double rainure permet a la fois de fixer les modules PV par le haut (avec des clames centrales et d'extrémité) et de relier le profilé a la sous-structure par le bas — pattes de toit, adaptateurs ou triangles au sol. L'anodisation noire confere une résistance accrue a la corrosion et aux rayons UV, ainsi qu'une esthétique adaptée aux modules foncés full-black. Le profilé d'une longueur de 195 cm convient aussi bien aux petites installations sur toiture qu'aux systemes multi-rangées de grande envergure — la longueur peut etre augmentée a l'aide de raccords de profilés disponibles séparément. Le montage dans la rainure inférieure s'effectue avec des vis a tete hexagonale M10 DIN 933 et des écrous a collerette M10, tandis que la rainure supérieure accueille des écrous carrés M8, ce qui garantit un serrage sur des clames sans rotation dans la rainure.

Principaux avantages pour l'installateur

Section a double rainure 40×40 mm — rail supérieur pour les clames de modules, rail inférieur pour la fixation sur la sous-structure

Aluminium 6060 anodisé noir — haute résistance a la corrosion et protection contre les intempéries

Compatibilité avec les clames centrales et d'extrémité, ainsi qu'avec les pattes de toit et adaptateurs standards

Longueur du profilé extensible grâce aux raccords de profilés (disponibles séparément)

Bonne résistance mécanique et résilience de l'alliage 6060

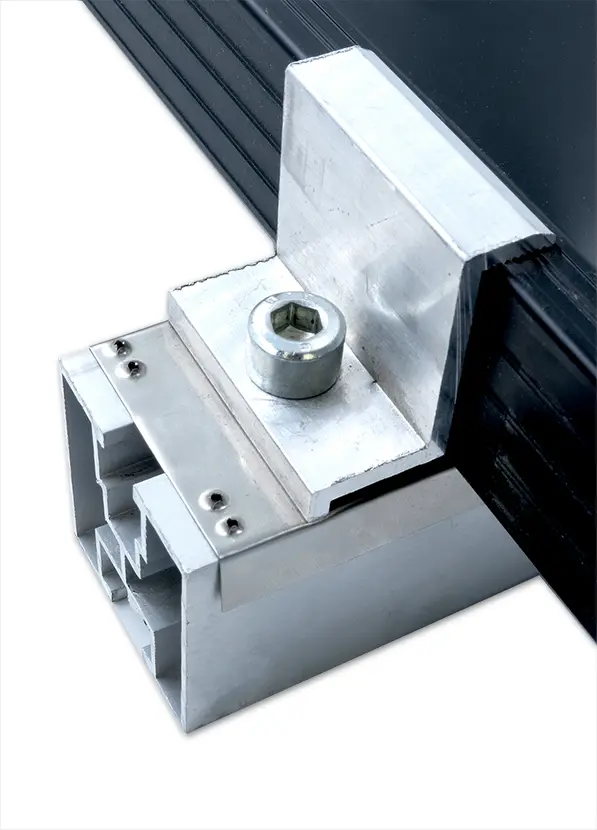

Détail de la fixation du profilé de montage avec une clame – vue de la rainure supérieure avec écrou

La rainure supérieure d'une largeur de 10,8 mm (±0,3 mm) permet d'insérer un écrou carré M8 et de fixer une clame de serrage du panneau photovoltaique. La rainure inférieure d'une largeur de 9 mm (±0,75 mm) est destinée aux vis a tete hexagonale M10 DIN 933, avec lesquelles le profilé se raccorde aux pattes de toit ou a d'autres éléments de la sous-structure. L'épaisseur de paroi de 1,2 mm sur toute la section assure un rapport optimal résistance/masse — le profilé ne pese que 0,82 kg/m, ce qui facilite le transport et la manipulation sur le toit.

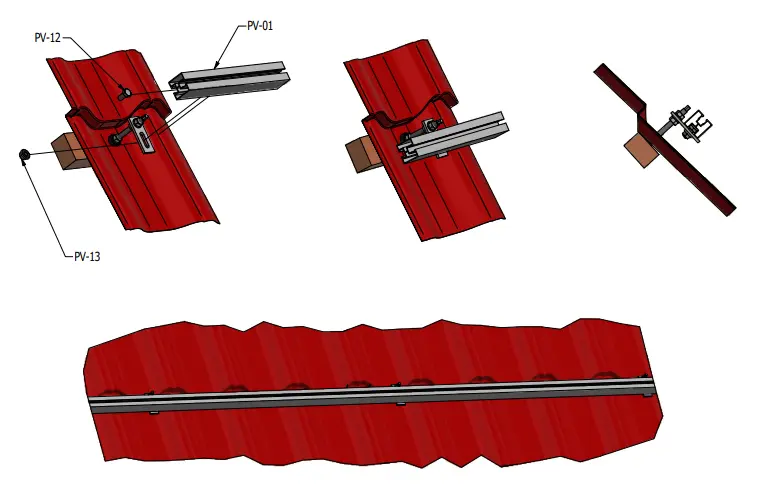

Visualisation du montage du profilé sur toiture en pente avec tuiles métalliques – pattes, adaptateurs et profilé avec modules PV

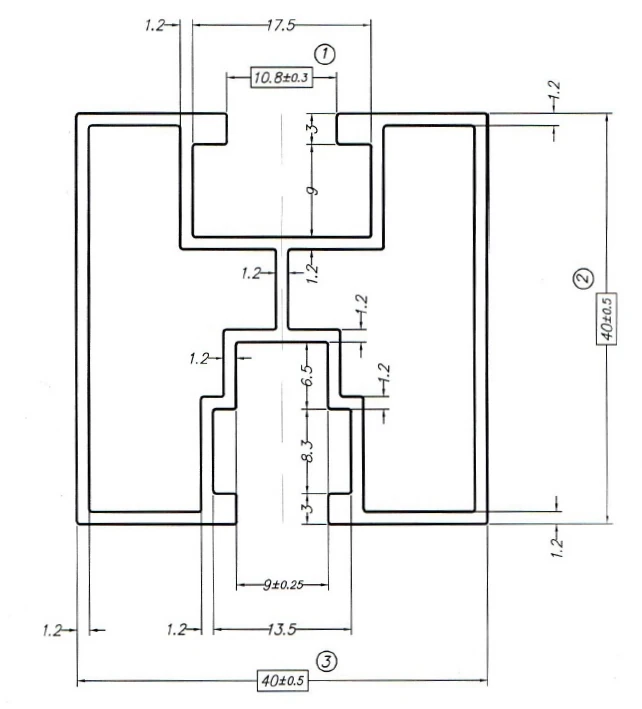

Dessin technique de la section du profilé 40×40 mm avec les dimensions des rainures et l'épaisseur des parois

Vidéo présentant le profilé de montage PV 40×40

Vidéo présentant le montage de la structure photovoltaique avec le profilé 40×40

Vidéo présentant le systeme de montage PV avec profilé aluminium

Dimensions

Section (largeur × hauteur)	40 × 40 mm
Longueur	195 cm
Épaisseur de paroi	1,2 mm
Masse au metre	0,82 kg

Matériau et finition

Matériau / alliage	aluminium 6060
Finition de surface	anodisé noir
Couleur	noir

Montage et compatibilité

Rainure de montage / type de rainure	supérieure : 10,8 mm (±0,3) — écrou carré M8 ; inférieure : 9 mm (±0,75) — vis M10 DIN 933
Vis compatibles	vis a tete hexagonale M10 DIN 933 + écrou a collerette M10 (rainure inférieure) ; écrou carré M8 (rainure supérieure)
Type de toiture / support	toitures en pente (pattes de toit, adaptateurs), structures au sol (triangles)
Mode de fixation	clames centrales et d'extrémité (rainure supérieure) ; raccords de profilés pour rallonge (séparément)

Autres parametres

Poids du produit	4,92 kg
Version brute	oui

Données techniques

Longueur [mm]	6250
Profil [mm]	40×40
Type de rainure	Pour boulon hexagonal
Finition	Anodisé
