Insert coulissant M8 avec bille de blocage pour profilé PV – aluminium 6060
produit indisponible
ajouter à la liste de souhaits
5
Description

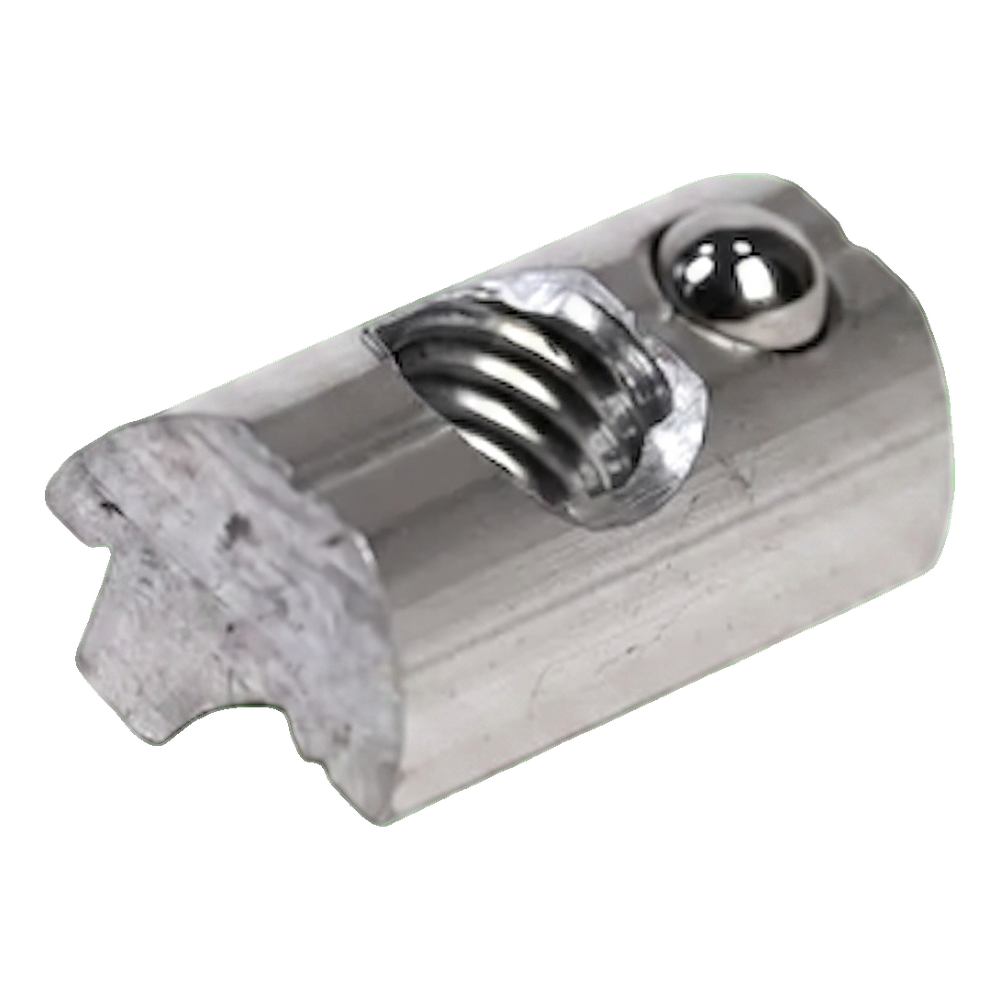

Insert coulissant M8 avec bille de blocage pour profilé PV – aluminium 6060
L'insert coulissant M8 avec bille de blocage (nutenstein) est un élément de montage clé utilisé dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie une haute résistance mécanique à la légèreté et à la résistance à la corrosion. L'insert permet de fixer les pinces centrales et d'extrémité à n'importe quel endroit du profilé de montage, offrant à l'installateur une totale liberté de positionnement des modules PV.
La bille de blocage intégrée empêche l'insert de sortir de la rainure du profilé avant le serrage final de la vis, ce qui facilite considérablement le travail sur le toit — l'élément reste dans la position souhaitée pendant le montage des pinces et des panneaux.
Application et montage

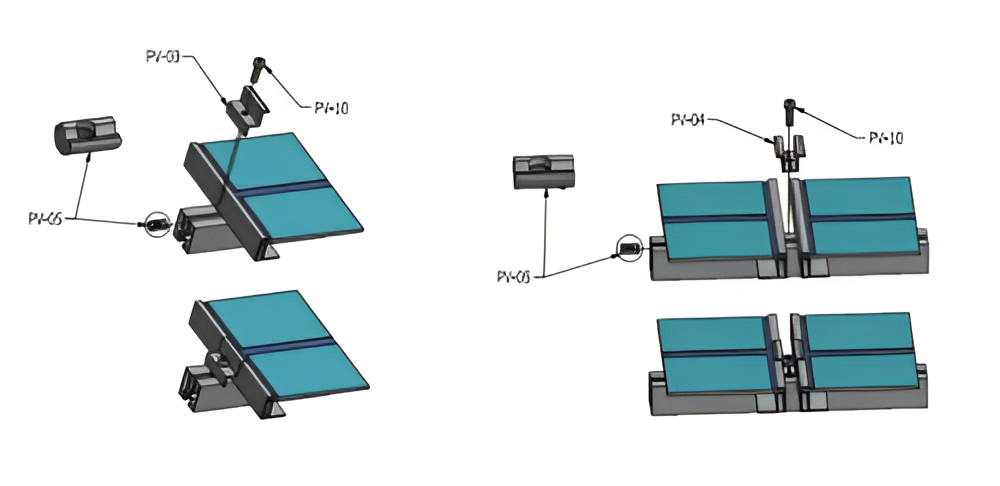

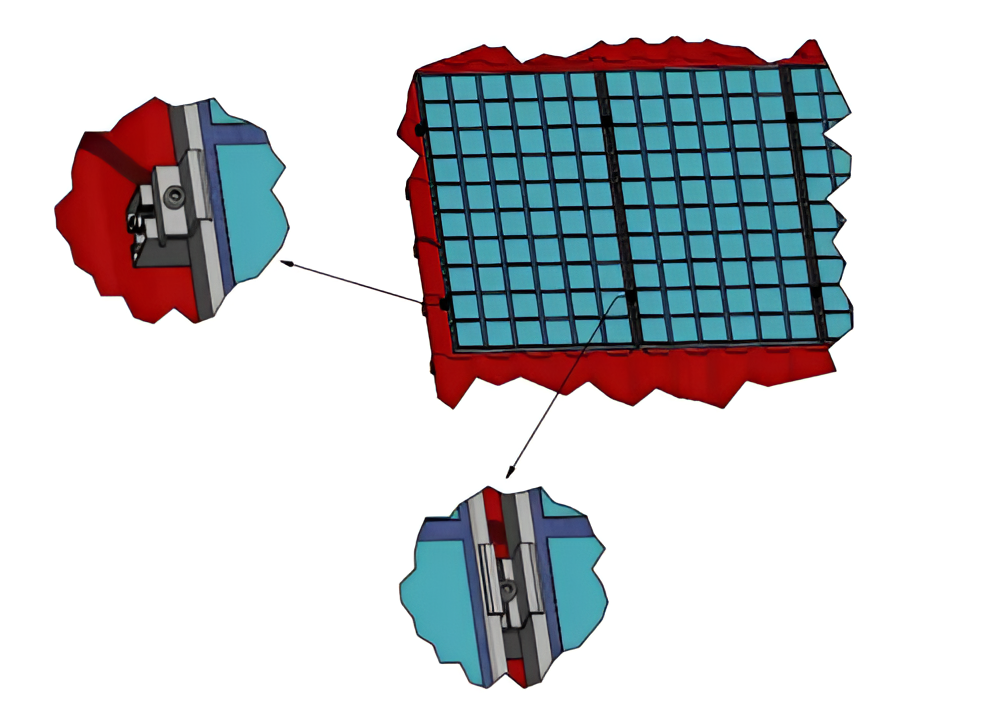

L'insert coulissant se monte dans le rail supérieur du profilé en aluminium. Une fois inséré dans la rainure du profilé, la bille de blocage maintient l'élément en position, tout en permettant de le faire glisser librement jusqu'à l'emplacement souhaité. Ensuite, à l'aide d'une vis M8, la pince de fixation du module photovoltaïque est serrée. Cette solution permet un positionnement précis des pinces, aussi bien centrales que d'extrémité, sur toute la longueur du profilé.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Matériau | Aluminium 6060 |
| Filetage | M8 |
| Emplacement de montage | Rail supérieur du profilé |
| Poids | 0,004 kg |
Instructions de montage
La vidéo suivante présente le montage des inserts coulissants et des vis dans le profilé en aluminium du système photovoltaïque.
Données techniques
| Type de filetage | M8 |
