Borne de terre centrale H25 L50 - brute avec pin de mise à la terre
produit indisponible
ajouter à la liste de souhaits
Description

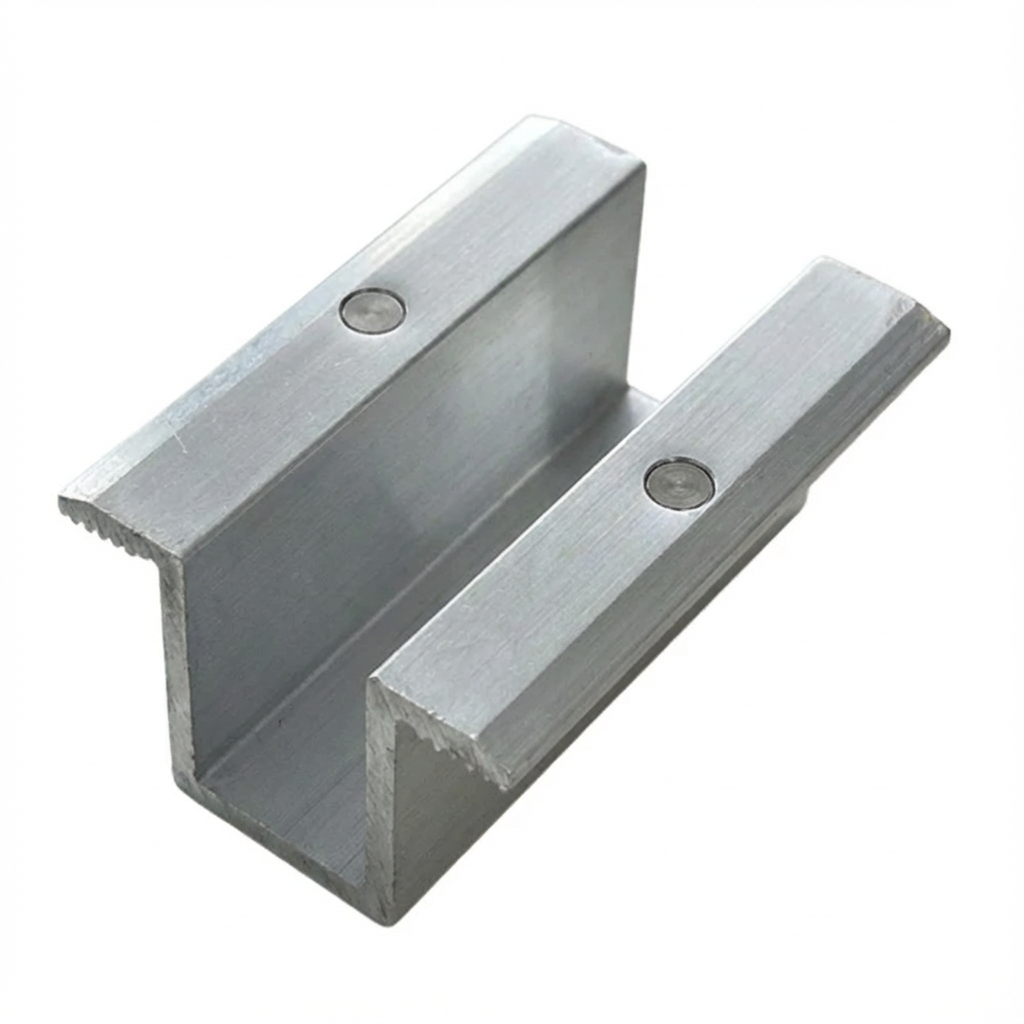

Pince de serrage centrale L50 H25 - haute - brute avec broche de mise à la terre
La pince de serrage centrale H25 avec broche de mise à la terre est un élément de montage professionnel, destiné à la fixation de modules photovoltaïques avec une hauteur de cadre à partir de 30 mm. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sécurisée des panneaux solaires sur la structure porteuse. La surface de l'élément reste brute, sans revêtements de protection supplémentaires, ce qui permet une équipotentialité précise et fiable entre les éléments de l'installation.

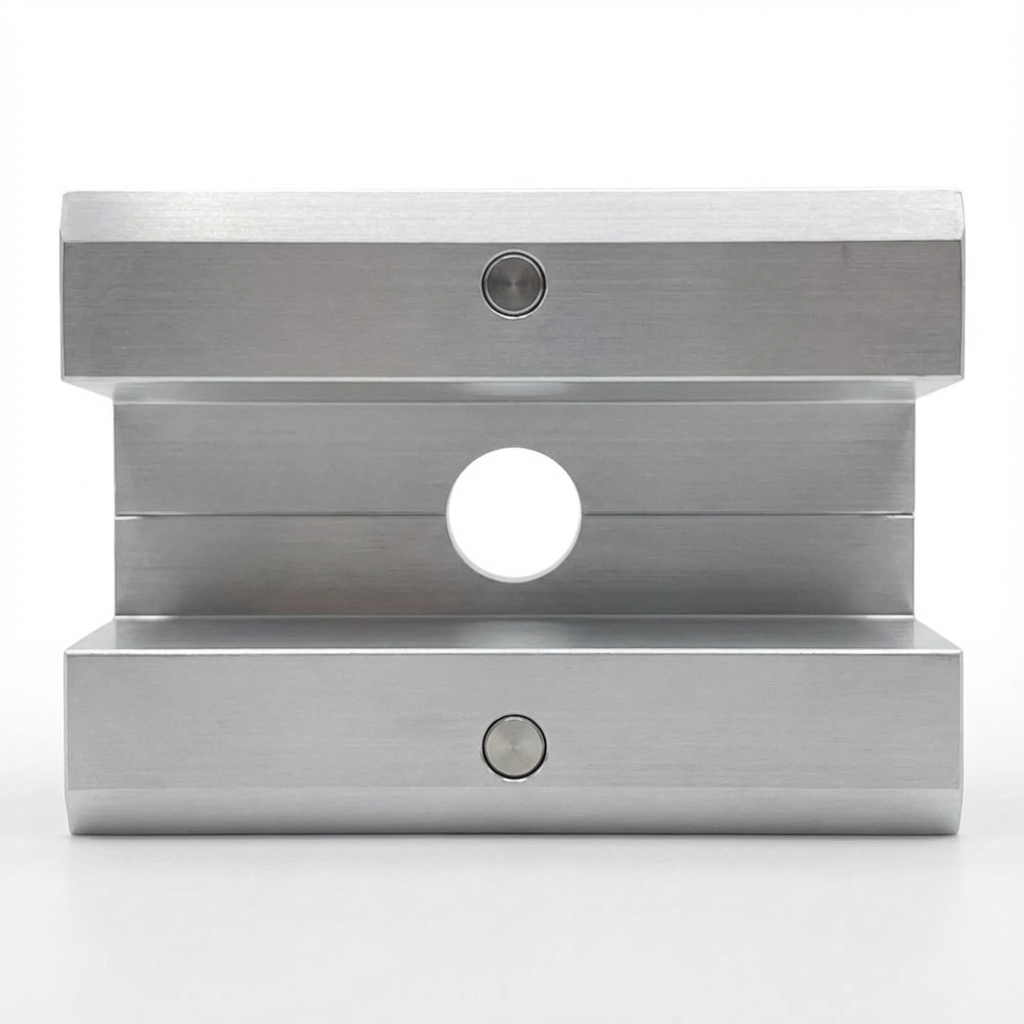

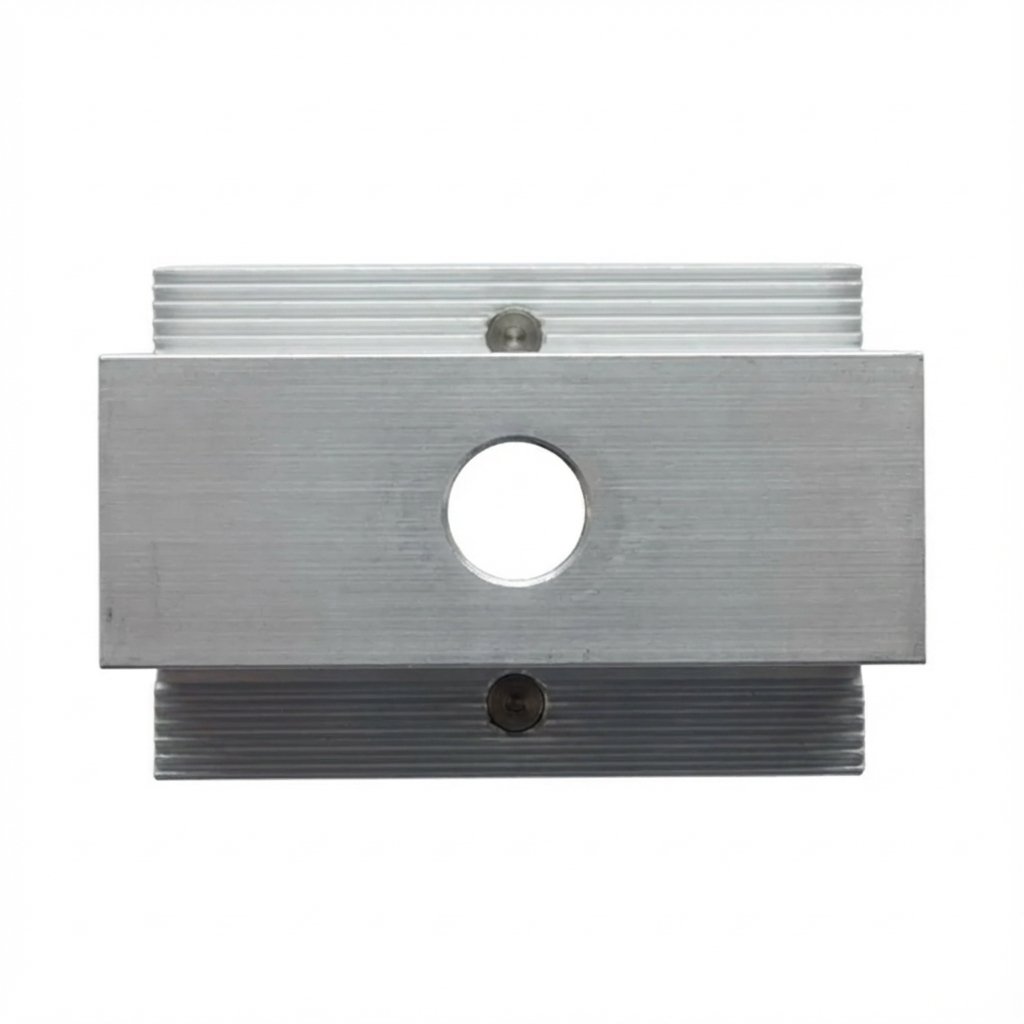

La caractéristique distinctive de cette pince est la présence de deux broches de mise à la terre intégrées – une de chaque côté – qui permettent une équipotentialité rapide et efficace entre les modules photovoltaïques adjacents, en perçant leur couche anodisée lors du serrage. Cette solution facilite non seulement le montage en éliminant la nécessité d'utiliser des rondelles de mise à la terre supplémentaires, mais réduit également considérablement le temps d'installation, tout en garantissant un haut niveau de sécurité et d'efficacité de l'ensemble du système.
Il s'agit d'une solution innovante qui soutient les installations de protection parafoudre et contre les surtensions, particulièrement utile dans les systèmes photovoltaïques.

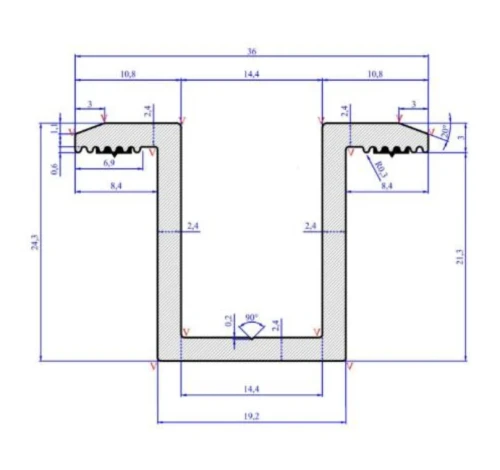

Caractéristiques techniques
- Hauteur du cadre du module : à partir de 30 mm
- Largeur totale : 36 mm
- Hauteur totale : 24,3 mm
- Longueur totale : 50 mm
- Largeur du canal intérieur : 14,4 mm
- Diamètre du trou de montage : 9 mm (M8)
- Matériau : aluminium 6063-T66
- Finition : aluminium brut
- Couple de serrage recommandé : la valeur exacte doit toujours être vérifiée dans les spécifications du fabricant du module
- Vis utilisées : M8
Application La pince de serrage centrale est un élément de fixation essentiel pour l'installation de modules solaires – elle sert à relier et fixer deux panneaux adjacents au profilé en aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez les pinces centrales entre les panneaux adjacents dans une rangée. Pour fixer les panneaux en bordure (aux extrémités des rangées), utilisez des pinces latérales.
Compatibilité
- Profilés en aluminium adaptés aux vis hexagonales
- Profilés en aluminium pour vis de type T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium 6063-T66, elle se caractérise par une grande résistance aux conditions atmosphériques.
- Durabilité – la haute qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques.
- Résistance à la corrosion – résistante à l'action des facteurs externes et à la corrosion.
- Résistance mécanique – résistante aux chocs et aux dommages mécaniques.
- Conductivité fiable – les broches spécialement conçues percent la couche anodisée des panneaux, assurant une équipotentialité sécurisée sans nécessiter l'utilisation de rondelles de mise à la terre.
- Équipotentialité – assure la continuité de la conductivité entre les modules et la structure porteuse.
- Surface striée – les bords de serrage dentelés assurent une prise sûre et empêchent le glissement des panneaux.
Conseils de montage
- Montez la pince sur le rail de montage à l'aide d'un écrou coulissant et d'une vis M8.
- Placez deux panneaux photovoltaïques adjacents dans la zone de la pince, en vous assurant que les broches de mise à la terre sont en contact avec les cadres des deux modules.
- Serrez la vis – vérifiez les spécifications du fabricant du panneau – c'est elle qui détermine la force de serrage optimale.
Contenu de l'emballage Pince de serrage centrale H25 avec broche de mise à la terre. Attention : les vis, écrous et écrous coulissants doivent être achetés séparément.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Type de pince | Centrale |
| Épaisseur du panneau [mm] | 30-45 |
| Couleur | Argent |
| Broche de mise à terre | Oui |
| Accessoires inclus | Sans accessoires |
