Pont trapézoïdal en aluminium H-40 avec EPDM 330 mm – fixation PV pour tôle trapézoïdale
Le pont trapézoïdal H-40 avec joint EPDM est un profilé en aluminium destiné à la fixation directe des modules photovoltaïques sur les toits couverts de tôle trapézoïdale. Fabriqué en alliage aluminium 6060, ce profilé associe une excellente résistance à la corrosion à une bonne résistance mécanique, garantissant ainsi la durabilité de l'installation pendant toute sa durée de vie. Le profilé est posé au sommet de l'onde de la tôle trapézoïdale, et sa hauteur assure une circulation d'air libre sous le panneau — le refroidissement naturel des modules améliore leur rendement et sépare le panneau de la surface chaude du toit. Le canal de montage supérieur permet de fixer les pinces intermédiaires et d'extrémité à l'aide de vis à tête hexagonale creuse et d'écrous carrés, offrant à l'équipe d'installation une grande flexibilité dans le positionnement des modules.
Avantages clés pour l'installateur
- Joint EPDM inclus — étanchéité parfaite contre la tôle sans matériaux d'étanchéité supplémentaires
- Perçage des trous de fixation réalisé sur site — adaptation libre de l'espacement des vis à l'espacement des ondes de la tôle trapézoïdale spécifique, sans avoir à commander de variantes pour différents profilés de toiture
- Aluminium 6060 résistant à la corrosion et aux intempéries
- Le profilé se prête à l'anodisation, assurant une protection supplémentaire de la surface
- La hauteur du profilé garantit une ventilation naturelle des modules et leur séparation de la surface chaude du toit

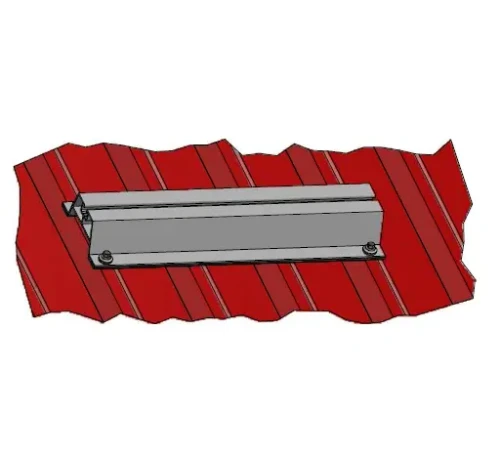

Montage sur toit en tôle trapézoïdale

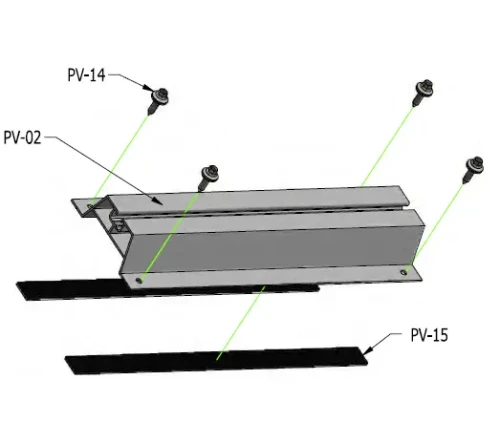

Le pont trapézoïdal se pose directement au sommet de l'onde de la tôle trapézoïdale. Le joint EPDM assure une étanchéité parfaite du profilé contre le support et protège la tôle contre les dommages au point de fixation. Les trous pour les vis fixant le profilé à la structure du toit sont réalisés sur le chantier — ce qui permet à l'installateur d'adapter l'espacement au profilé spécifique de la tôle. Les panneaux photovoltaïques sont fixés au canal supérieur du pont à l'aide de pinces intermédiaires ou d'extrémité.
Compatibilité avec le système de pinces

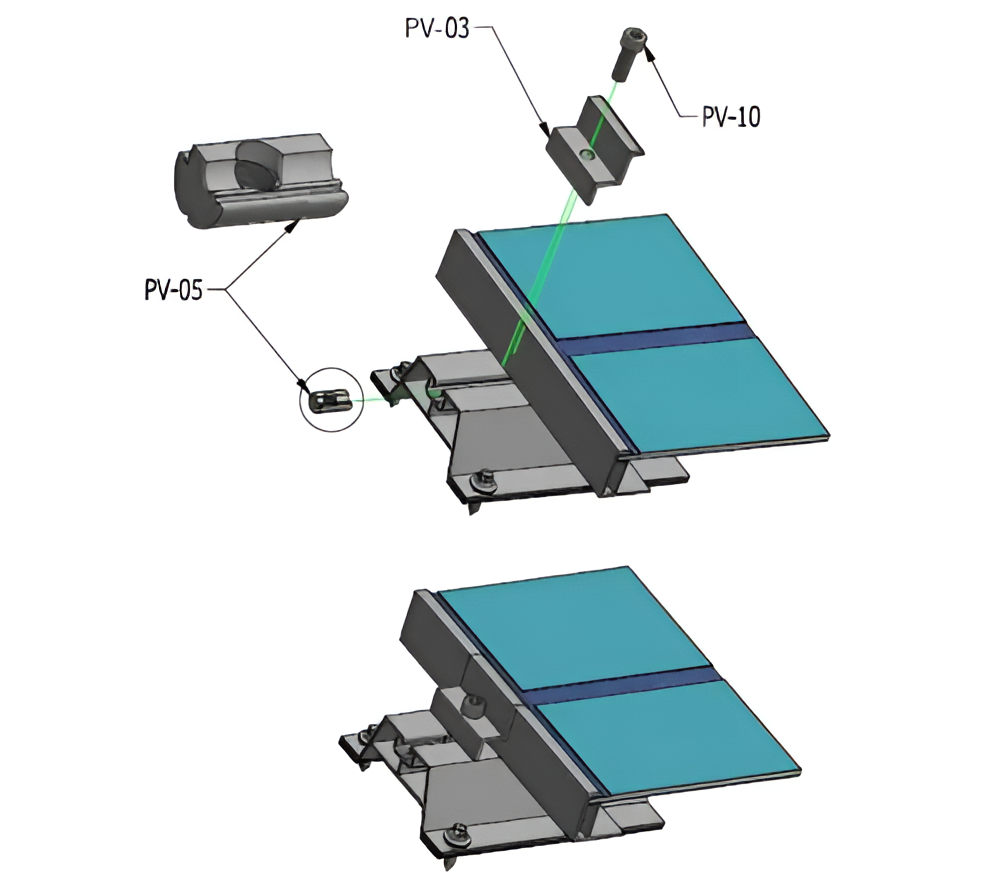

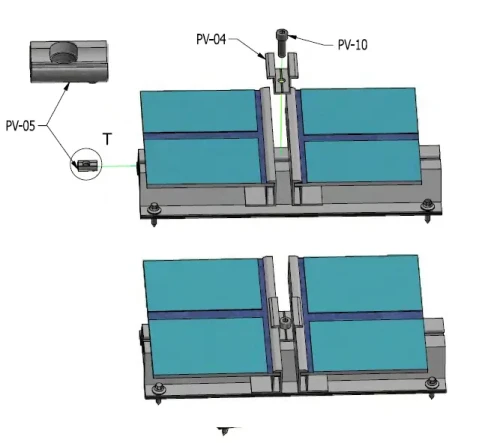

Le profilé est compatible avec une large gamme d'accessoires de montage. Les pinces intermédiaires et d'extrémité se placent dans le canal supérieur du rail, et les écrous carrés à tête hexagonale les bloquent dans la position souhaitée. Les schémas ci-dessous présentent des exemples de configurations utilisant des pinces d'extrémité et intermédiaires.

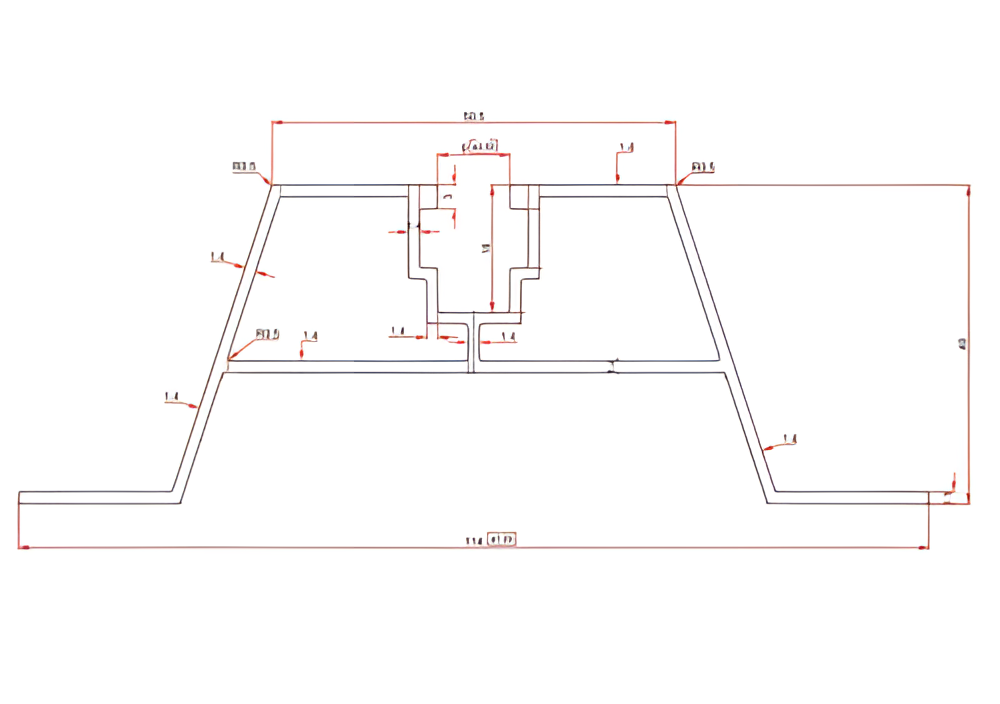

La conception du profilé repose sur une section trapézoïdale symétrique avec un canal de montage central en partie supérieure. Une grande surface de contact avec la tôle assure la stabilité, et l'épaisseur uniforme des parois garantit une rigidité adéquate tout en conservant un poids réduit. La répartition uniforme des charges permet de fixer les pinces en tout point le long du canal.
