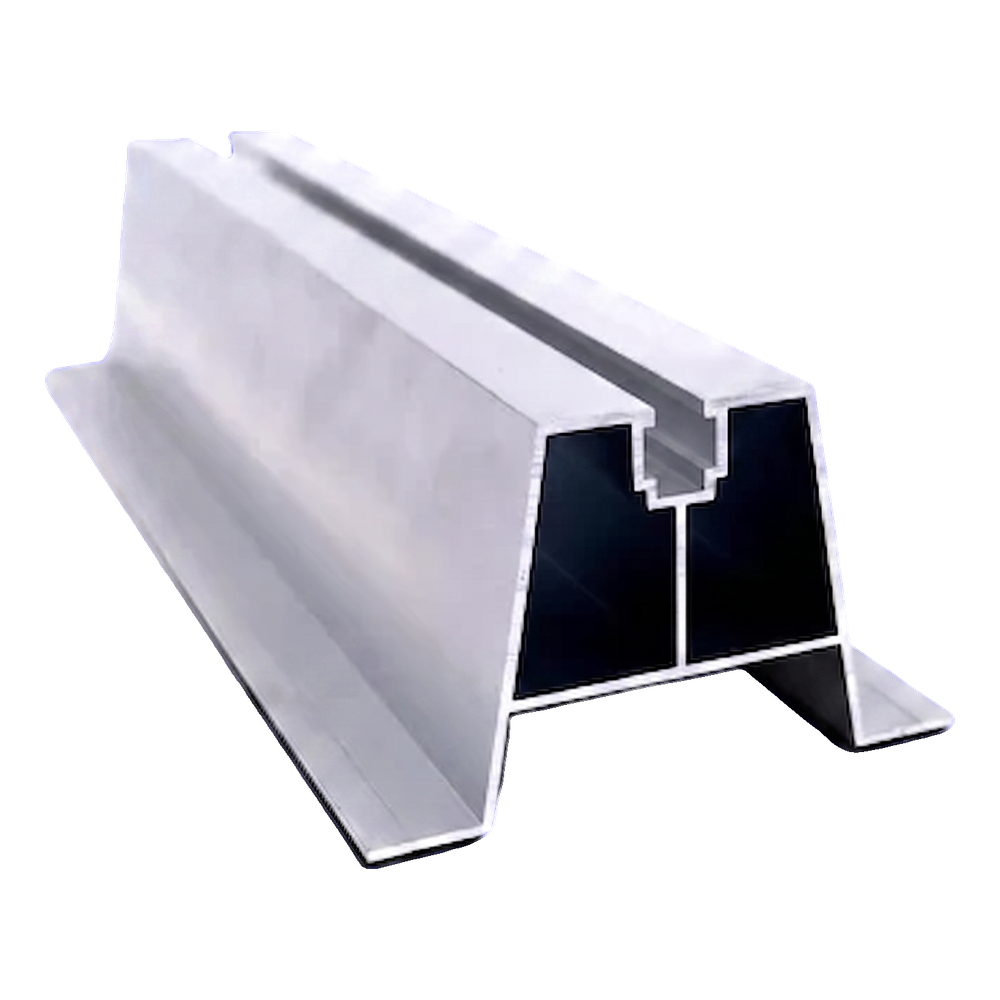

Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – fixation PV pour tôle trapézoïdale
produit indisponible
ajouter à la liste de souhaits
5
Description
Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – fixation PV pour tôle trapézoïdale

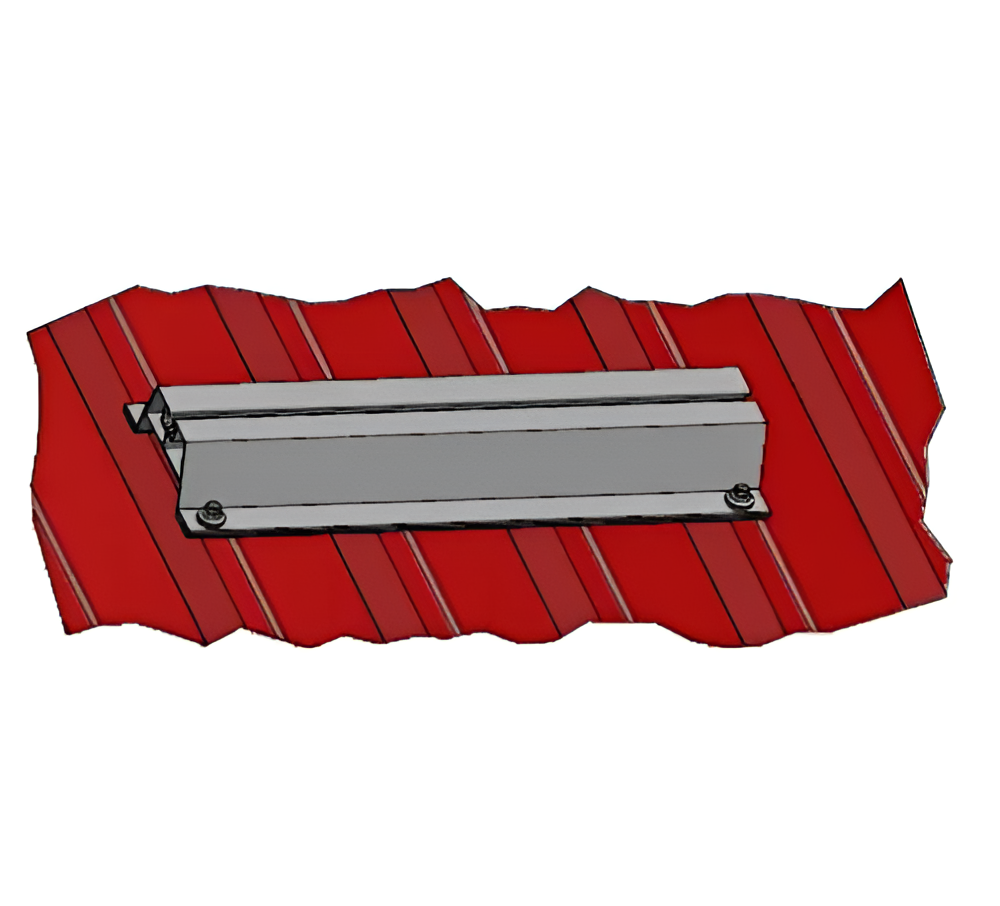

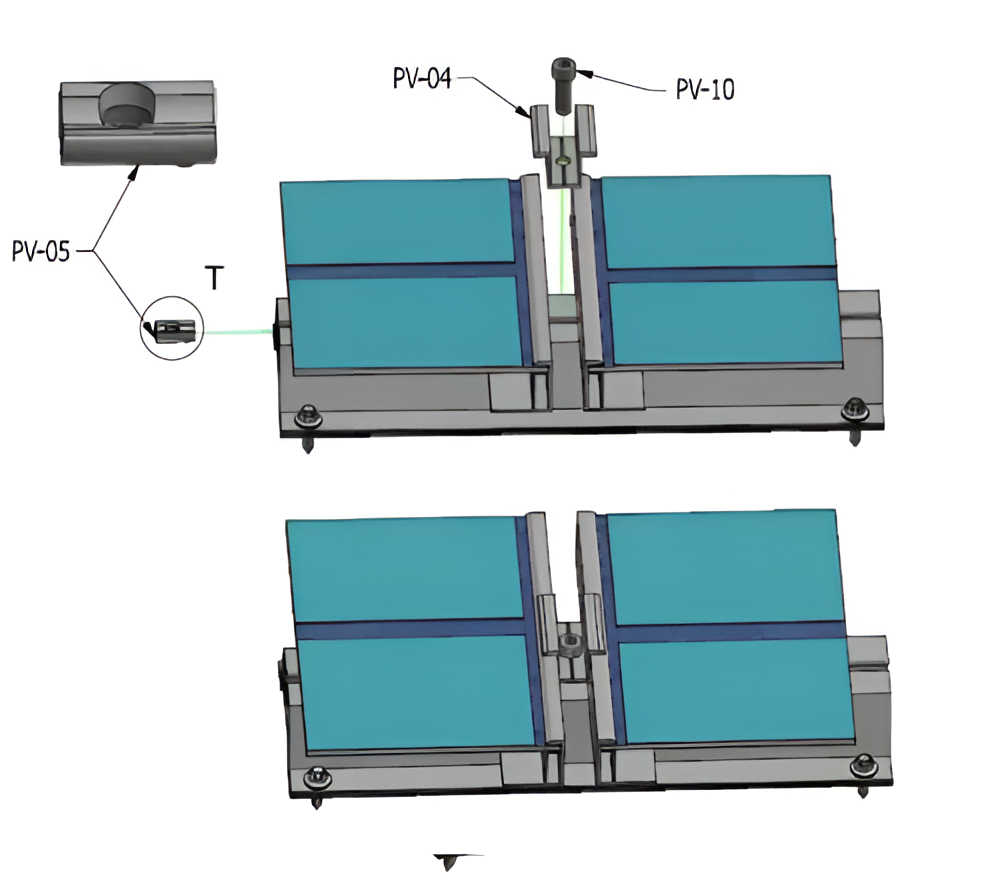

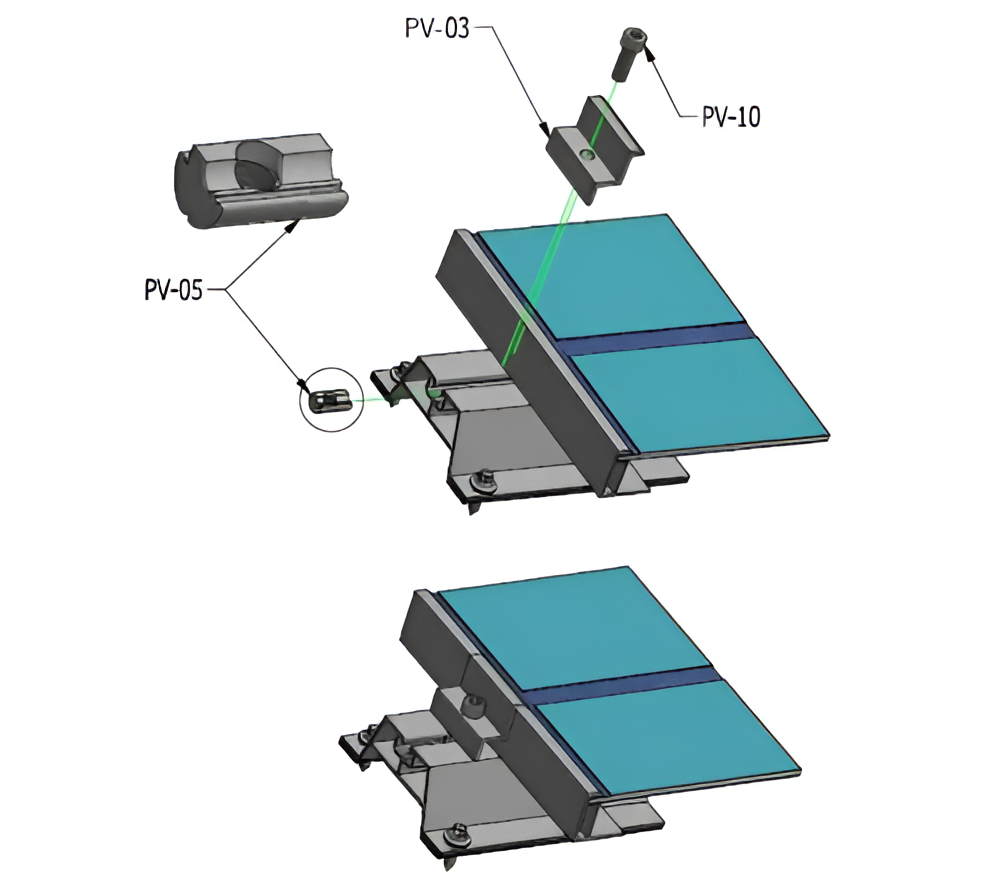

Le pont trapézoïdal H-70 avec joint EPDM est un profilé pont en aluminium conçu pour la fixation directe de panneaux photovoltaïques sur des toitures recouvertes de tôle trapézoïdale. La forme trapézoïdale de la section reproduit la géométrie des nervures de la tôle, ce qui permet au profilé de reposer de manière stable sur la couverture du toit sans nécessiter de cales de compensation supplémentaires. La hauteur du profilé assure une distance appropriée entre le module et la surface du toit, permettant une libre circulation d'air sous le panneau — la ventilation naturelle évacue efficacement la chaleur, ce qui améliore les conditions de fonctionnement des modules PV. La rainure de montage supérieure permet de fixer les pinces d'extrémité et centrales à l'aide de vis à tête hexagonale creuse et d'écrous carrés, tandis que les trous pour les vis fixant le pont à la tôle sont réalisés directement sur le toit lors du montage, ce qui permet d'adapter précisément le point d'ancrage au profil de la tôle.
Avantages du pont trapézoïdal H-70
- L'espace de ventilation entre le panneau et le toit favorise le refroidissement naturel des modules et limite la baisse de rendement lors des journées de forte chaleur
- Le joint EPDM inclus protège la couverture du toit au point de fixation et empêche l'infiltration d'eau sous la tôle
- Alliage d'aluminium 6060 résistant à la corrosion — le profilé ne nécessite aucune protection anticorrosion supplémentaire et fait ses preuves en extérieur pendant des années
- La compatibilité avec les pinces centrales et d'extrémité permet une utilisation universelle dans différentes configurations d'installation
- Trous de montage réalisés sur le toit — adaptation flexible à l'écartement des ondes de la tôle trapézoïdale

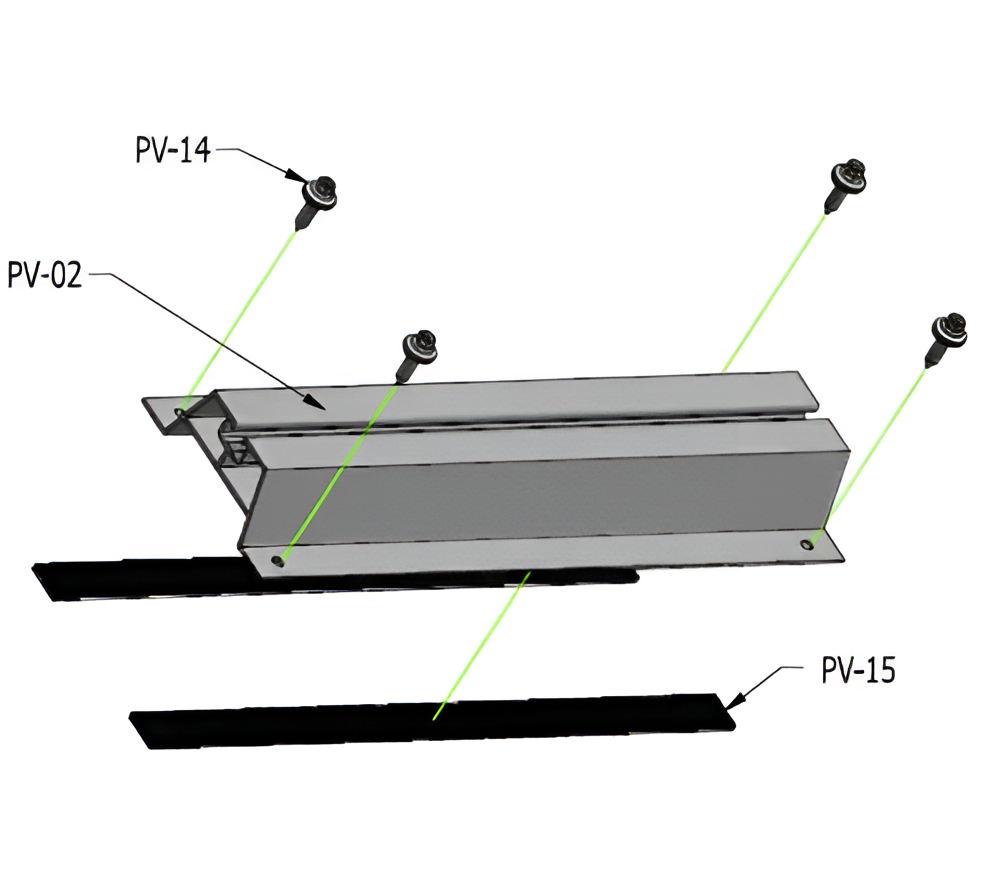

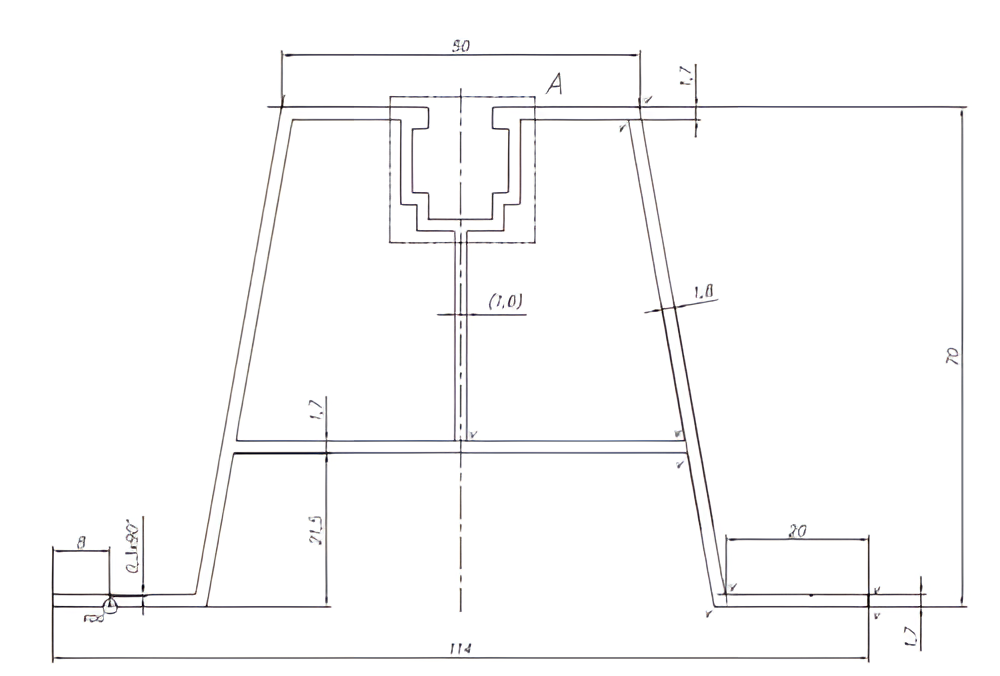

Le profilé possède une section trapézoïdale avec renfort intérieur — deux cloisons verticales rigidifient la construction et transmettent les charges des modules fixés vers la nervure de la tôle. La partie supérieure du profilé comporte une rainure de montage destinée à recevoir les pinces de fixation des modules photovoltaïques. La base du profilé repose de manière stable sur les nervures de la tôle trapézoïdale, tandis que le joint EPDM (visible sur le schéma de montage) comble les irrégularités et assure l'étanchéité aux points d'ancrage.
