Tige d'ancrage coudée en L (tige filetée coudée) M16×500 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description
Tige d'ancrage coudée en L (tige filetée coudée) M16×500 mm – galvanisée

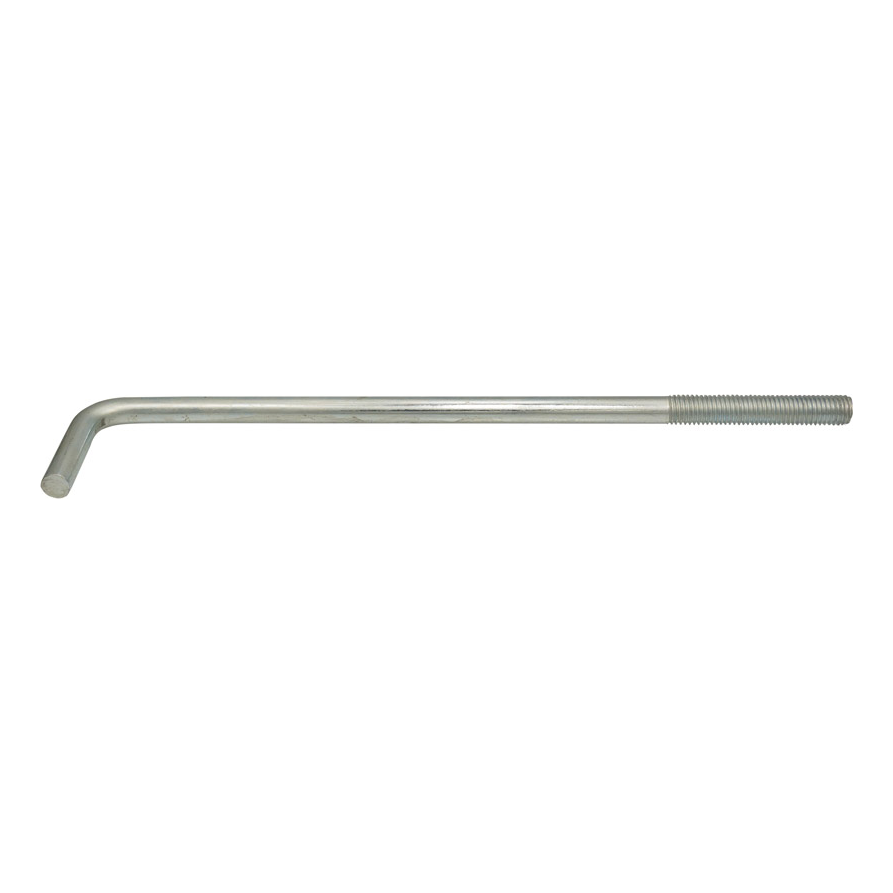

Tige filetée coudée en L (tige d'ancrage coudée en L) avec filetage M16 et longueur de 500 mm. Élément d'ancrage en acier à surface galvanisée, conçu pour l'ancrage durable d'une sablière dans un chaînage en béton armé ou dans un mur. L'extrémité inférieure coudée en forme de L assure un blocage sûr dans le béton après coulage, tandis que le filetage à l'extrémité supérieure permet de serrer la sablière à l'aide d'un écrou et d'une rondelle.
Application
Les tiges d'ancrage coudées en L sont couramment utilisées dans la construction pour fixer des sablières en bois à un chaînage en béton armé. La partie inférieure coudée de la tige est noyée dans le béton du chaînage, tandis que la tige filetée dépasse de la surface du béton. Une fois la sablière posée sur la tige et serrée avec un écrou et une rondelle, on obtient une liaison durable entre la charpente et le chaînage. Cet élément est également utilisé pour l'ancrage de poteaux, de portiques et de structures métalliques dans des fondations en béton.
Composition du kit

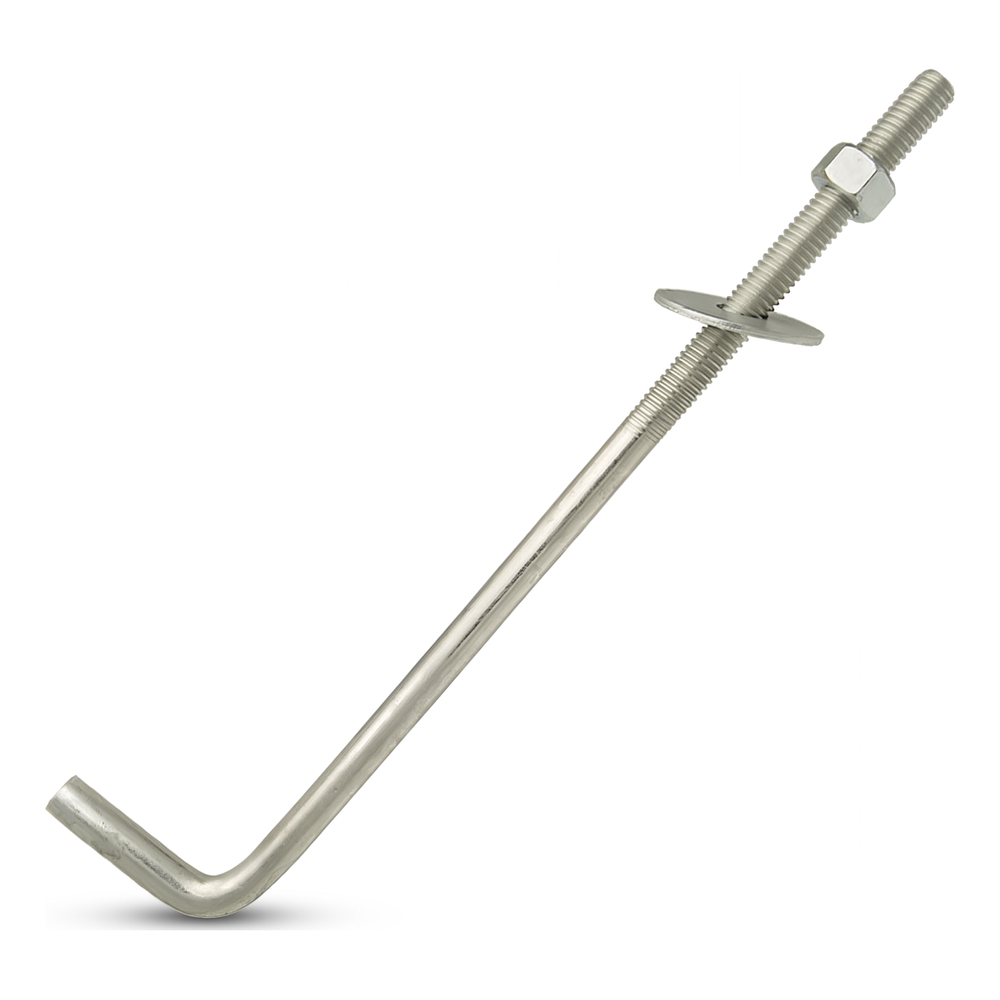

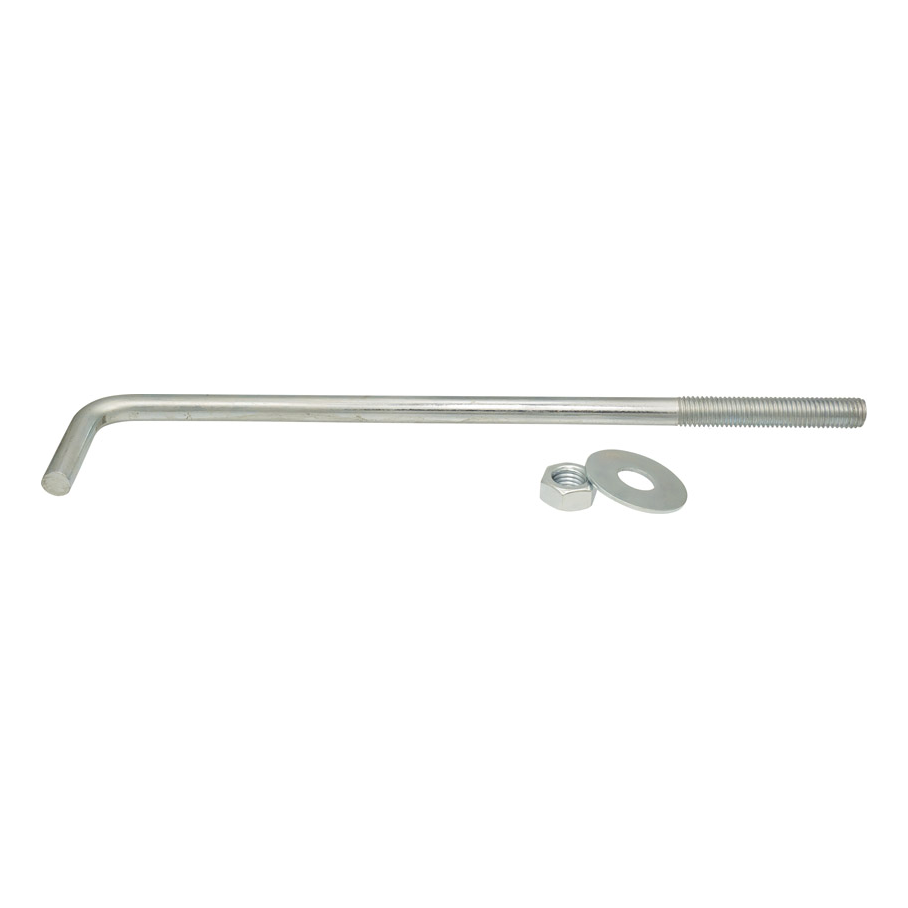

La tige d'ancrage est livrée avec un écrou M16 et une rondelle, visibles sur les photos du produit. Le revêtement galvanisé protège l'élément de la corrosion, aussi bien pendant le stockage qu'après son montage dans la structure. Le filetage M16 est une dimension courante, compatible avec les écrous et rondelles métriques standard largement disponibles.
Conception et dimensions
Le schéma technique présente les dimensions caractéristiques de la tige d'ancrage coudée en L : L — longueur totale de la tige, A — longueur du bras coudé, R — rayon de courbure, ØD — diamètre de la tige, L1 — longueur de la partie filetée et M — taille du filetage métrique. Le coude en forme de L avec chanfrein à l'extrémité de la tige facilite la mise en place de l'ancrage dans le coffrage avant le coulage du béton.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 500 |
| Revêtement | Zinguée |
| Matériau | Acier |
