Tige d'ancrage coudée en L (tige filetée coudée) M16×400 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description

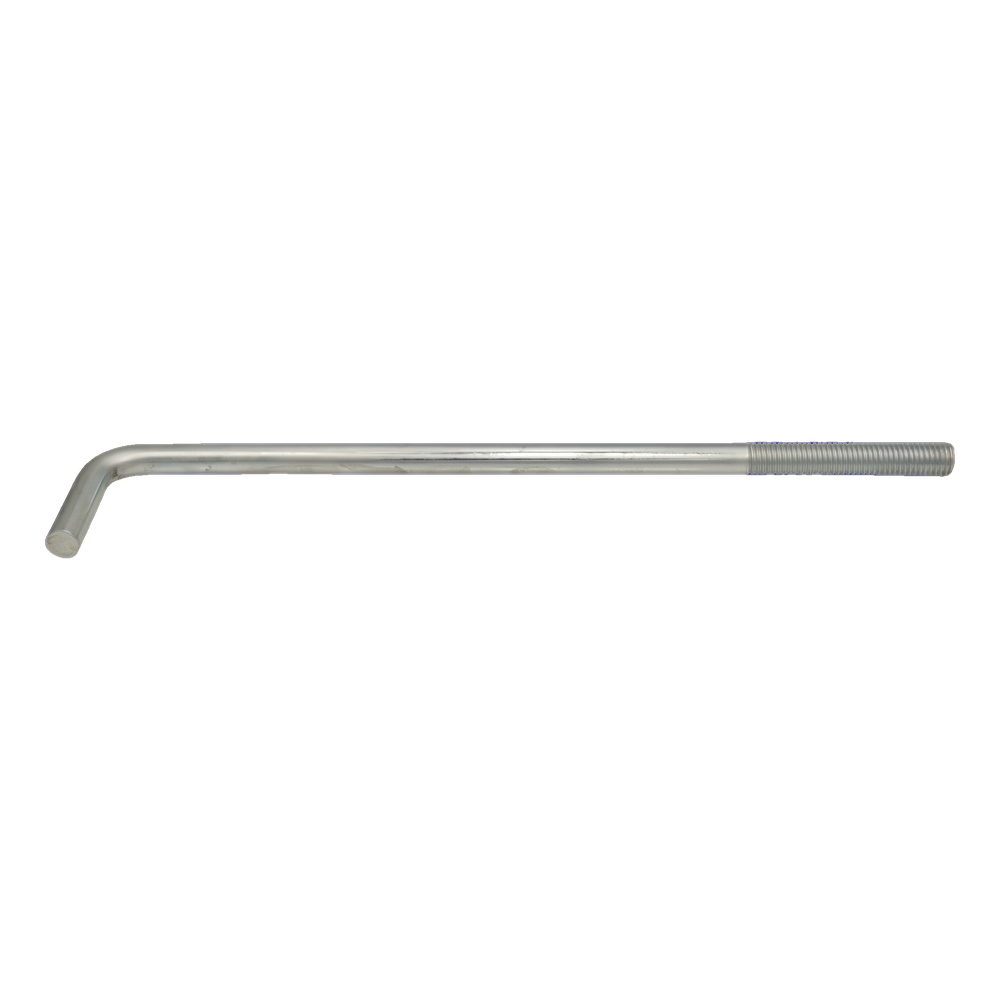

Tige d'ancrage coudée en L (tige filetée coudée) M16×400 mm – galvanisée
Tige d'ancrage coudée en L (tige filetée coudée, dite « à crosse ») avec filetage M16 et longueur de 400 mm. Élément destiné à l'ancrage durable des sablières en bois dans un chaînage en béton armé, l'une des liaisons fondamentales de la charpente de toiture. La finition galvanisée protège l'acier contre la corrosion, ce qui est important dans la zone de contact entre le béton et le bois, où l'humidité peut s'accumuler.
Application

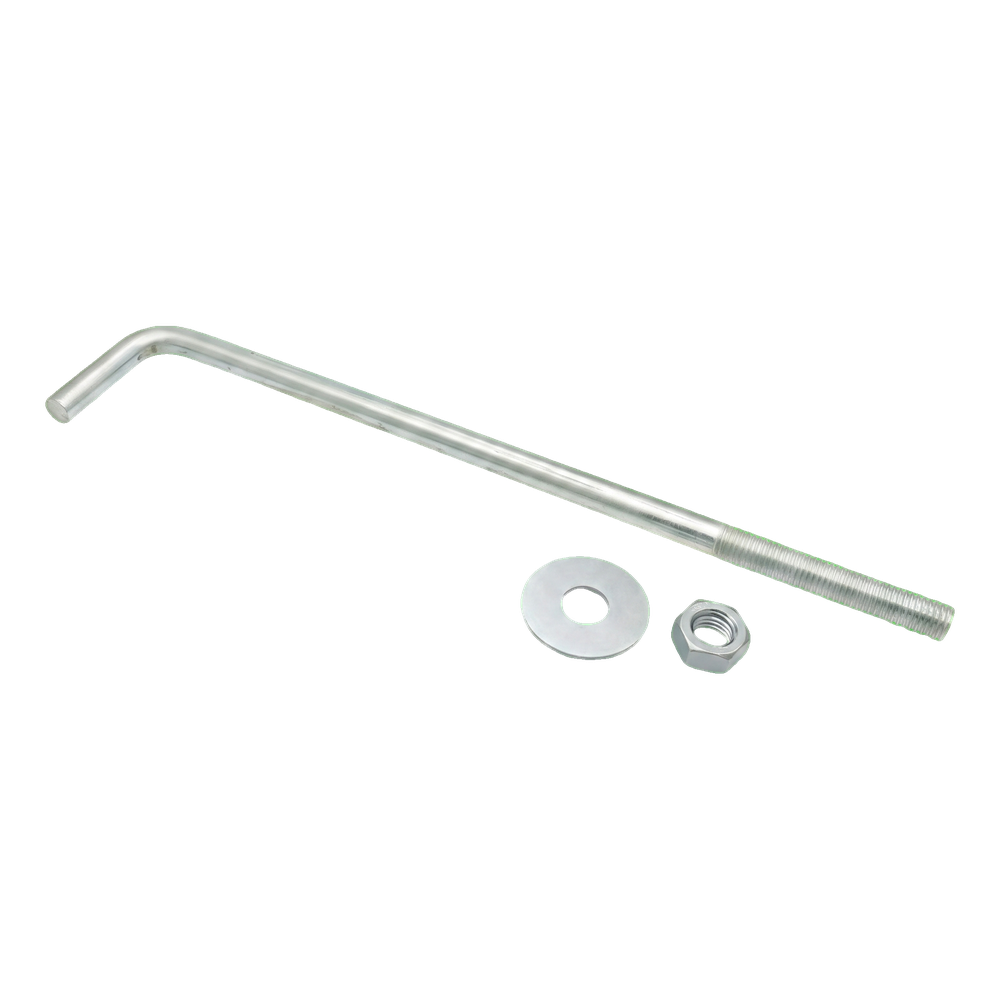

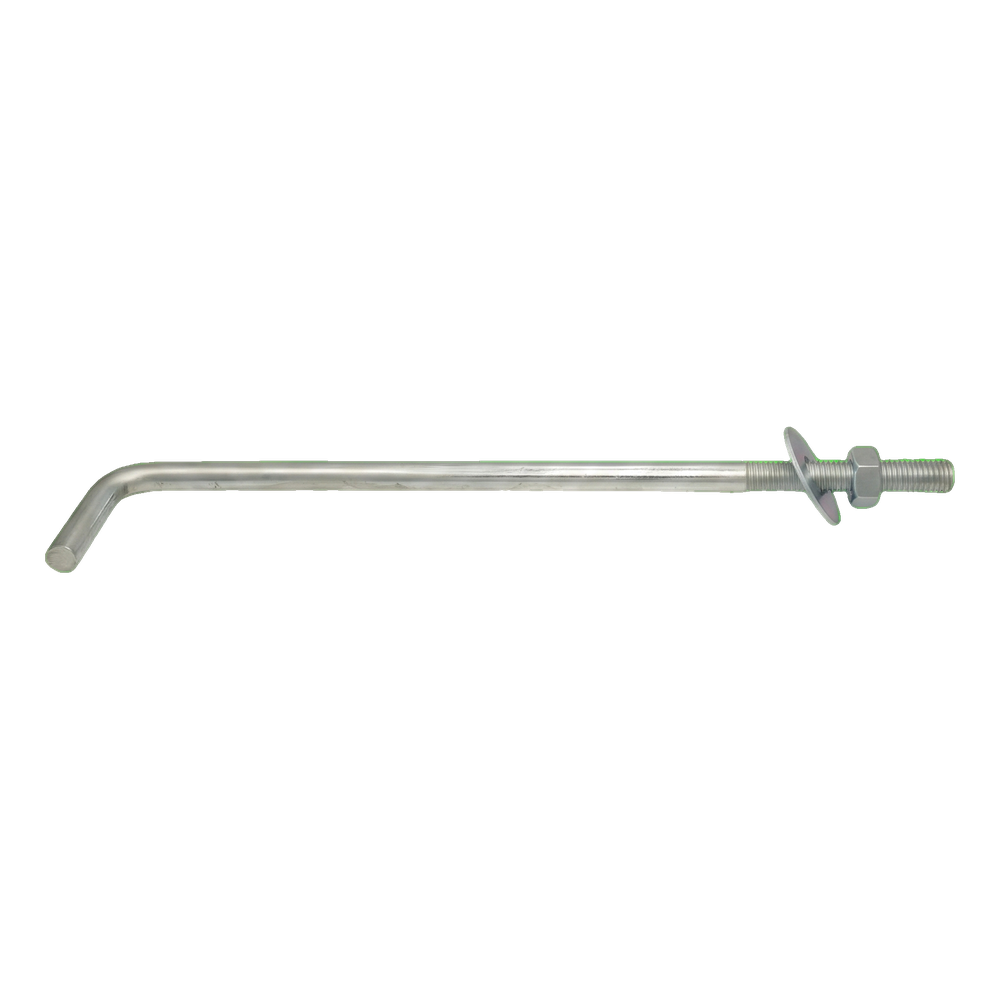

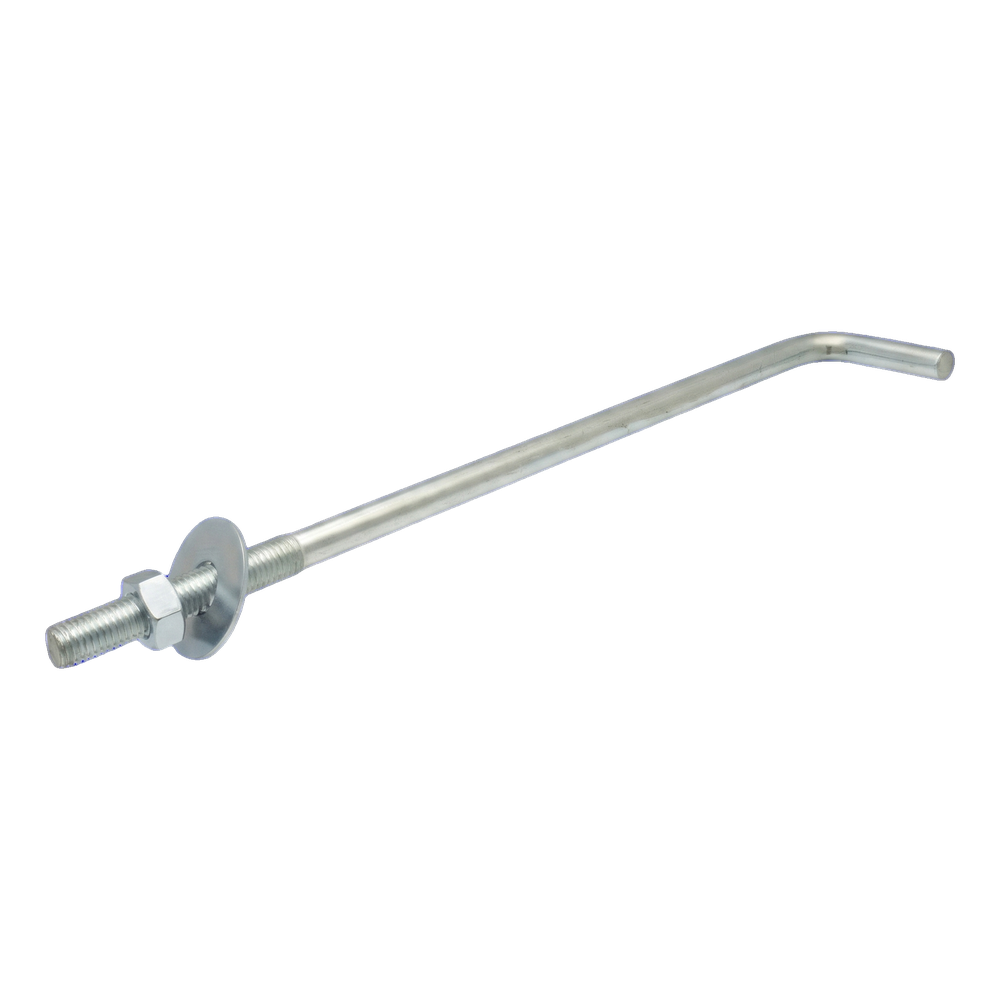

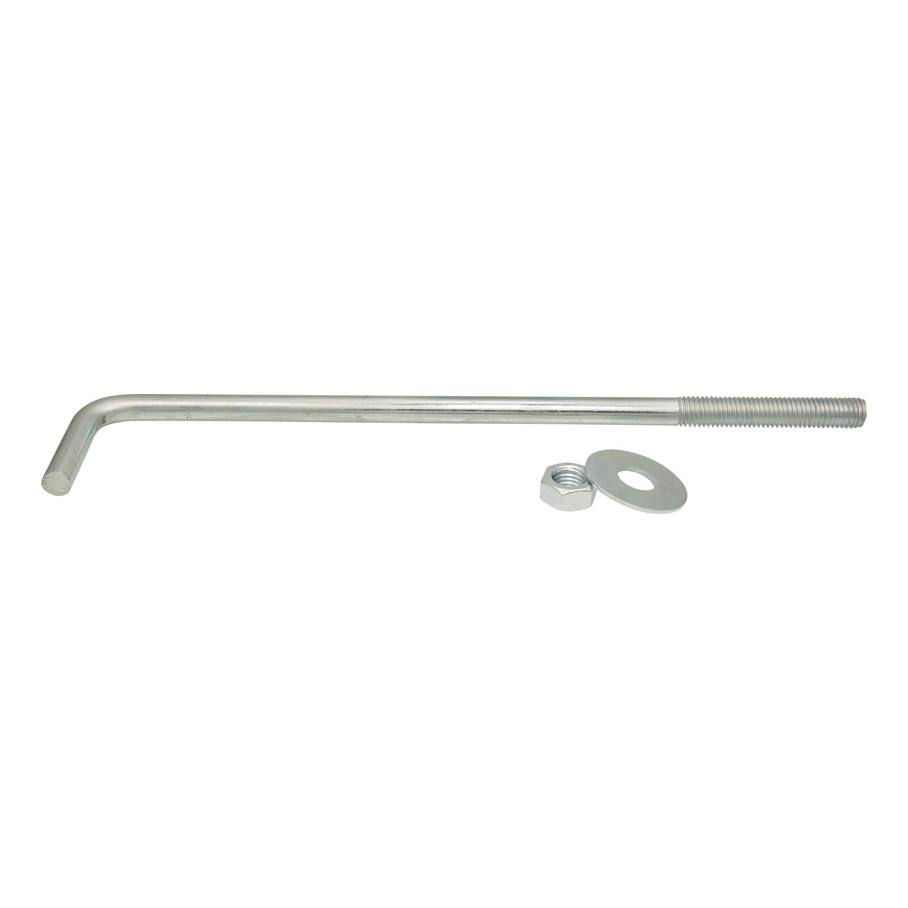

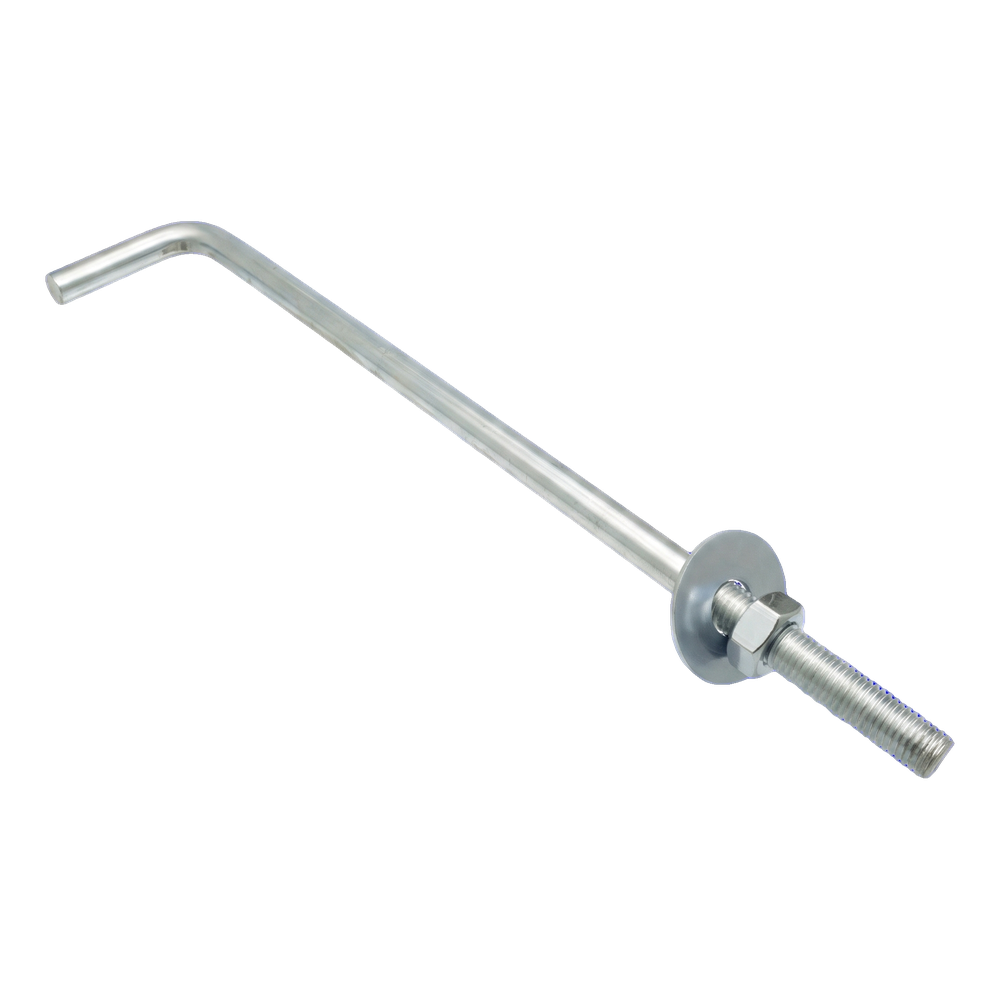

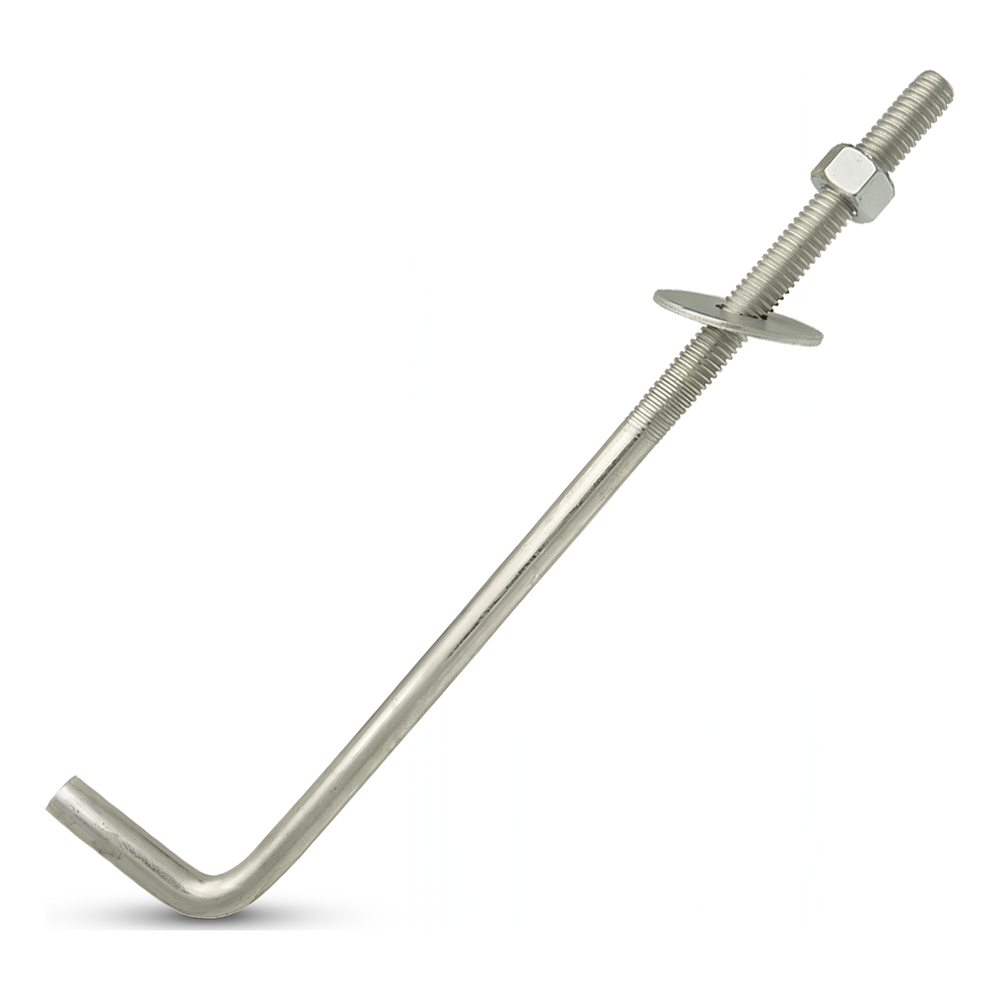

La tige d'ancrage coudée en L est noyée dans le chaînage en béton lors de la phase de ferraillage : la partie coudée (crosse) s'ancre dans le béton, tandis que la tige filetée dépasse du chaînage. Une fois la sablière posée sur le chaînage, le bois est serré contre la surface du béton à l'aide d'un écrou et d'une rondelle. Cette solution assure une liaison mécanique fiable entre la charpente et les murs du bâtiment et est couramment utilisée dans la construction de maisons individuelles et de bâtiments annexes.
La forme de la tige en L, avec un coude bien marqué, garantit un ancrage efficace dans la masse du béton. Le filetage utilisé offre une capacité de charge adaptée aux sollicitations rencontrées dans les charpentes de toiture courantes.
Conception de la tige
La tige se compose d'une barre d'acier de section ronde, coudée à angle droit à une extrémité (crosse de scellement repérée par la cote A) et terminée à l'autre extrémité par un filetage métrique. La partie filetée (L1) permet de régler le serrage de la sablière. Le dessin technique présente les cotes principales : la longueur totale L, le diamètre de la tige ØD, le rayon de cintrage R ainsi que le chanfrein en bout de filetage facilitant le vissage de l'écrou.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 400 |
| Revêtement | Zinguée |
| Matériau | Acier |
