Tige d'ancrage coudée en L (tige filetée coudée) M16 × 500 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description

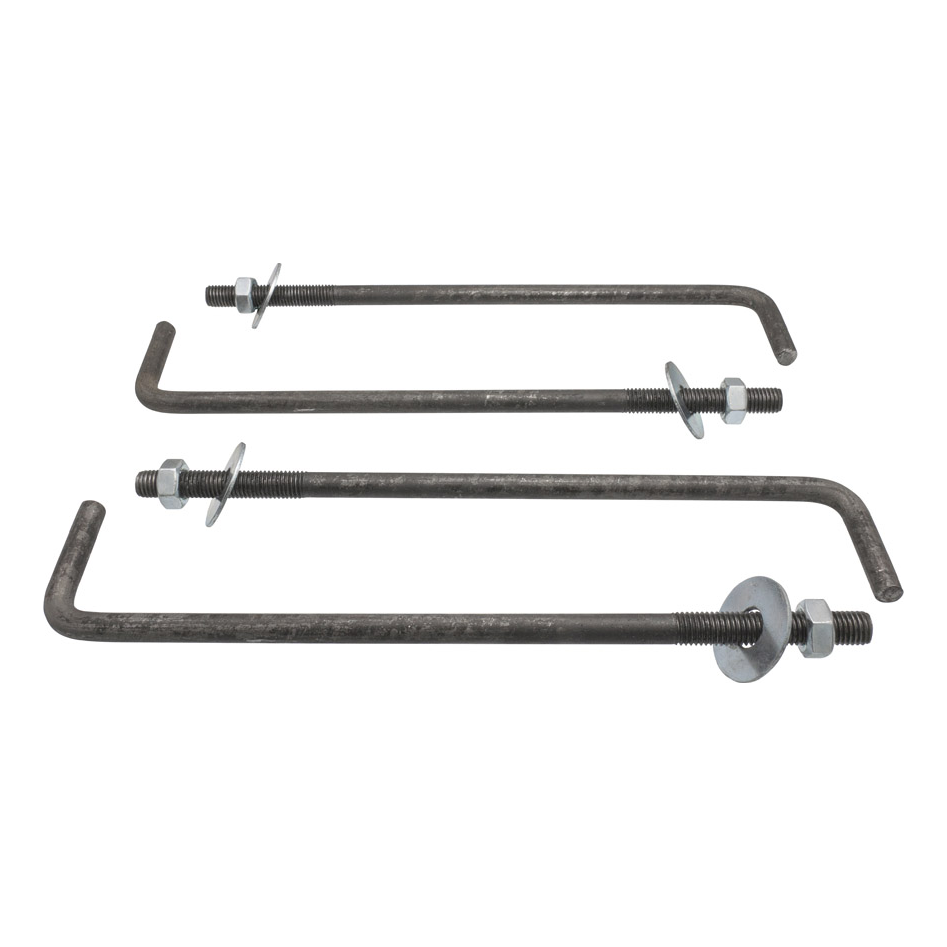

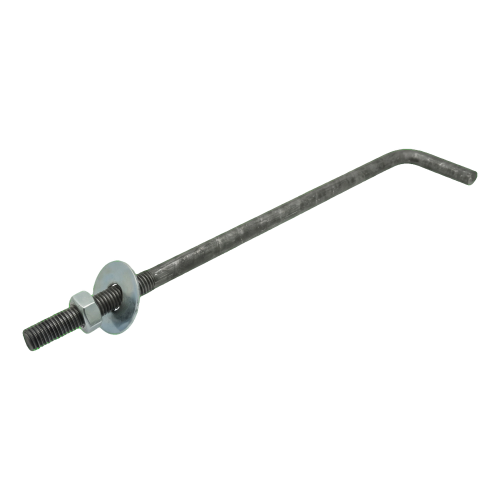

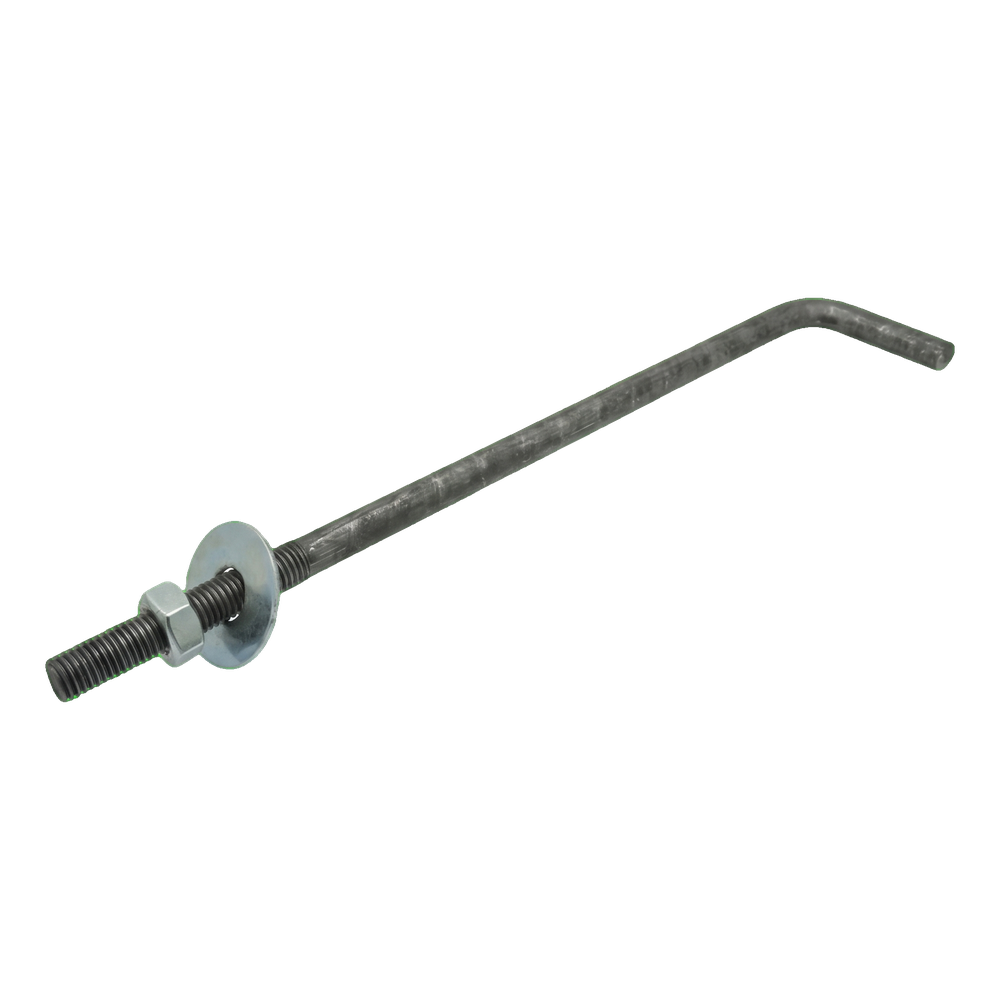

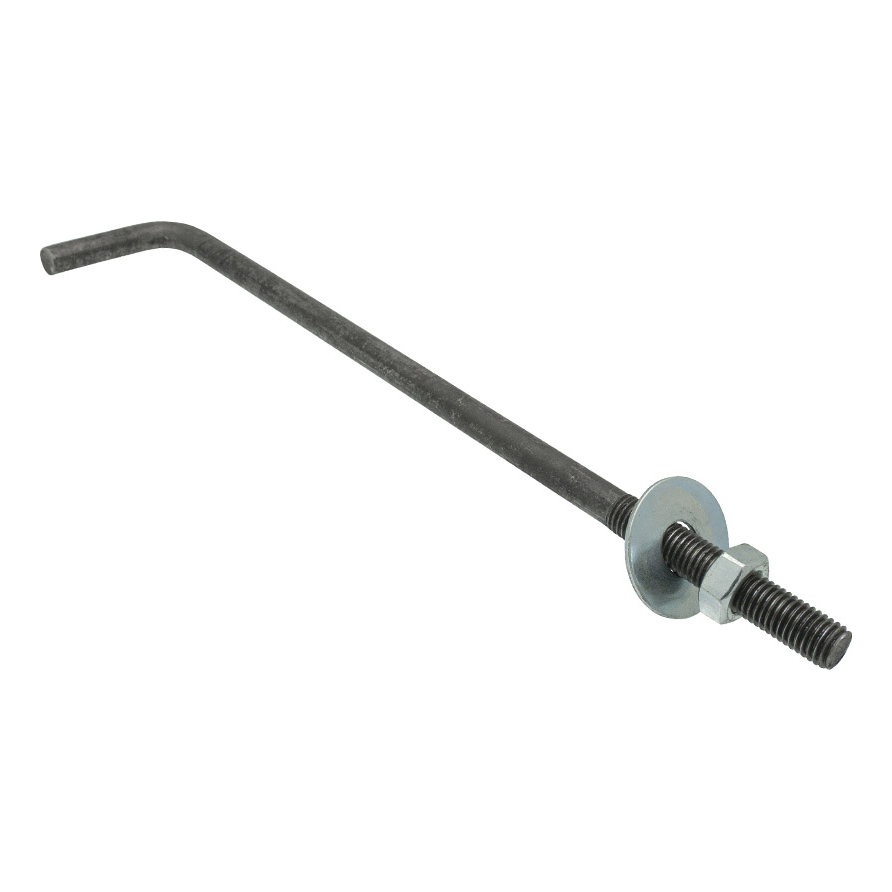

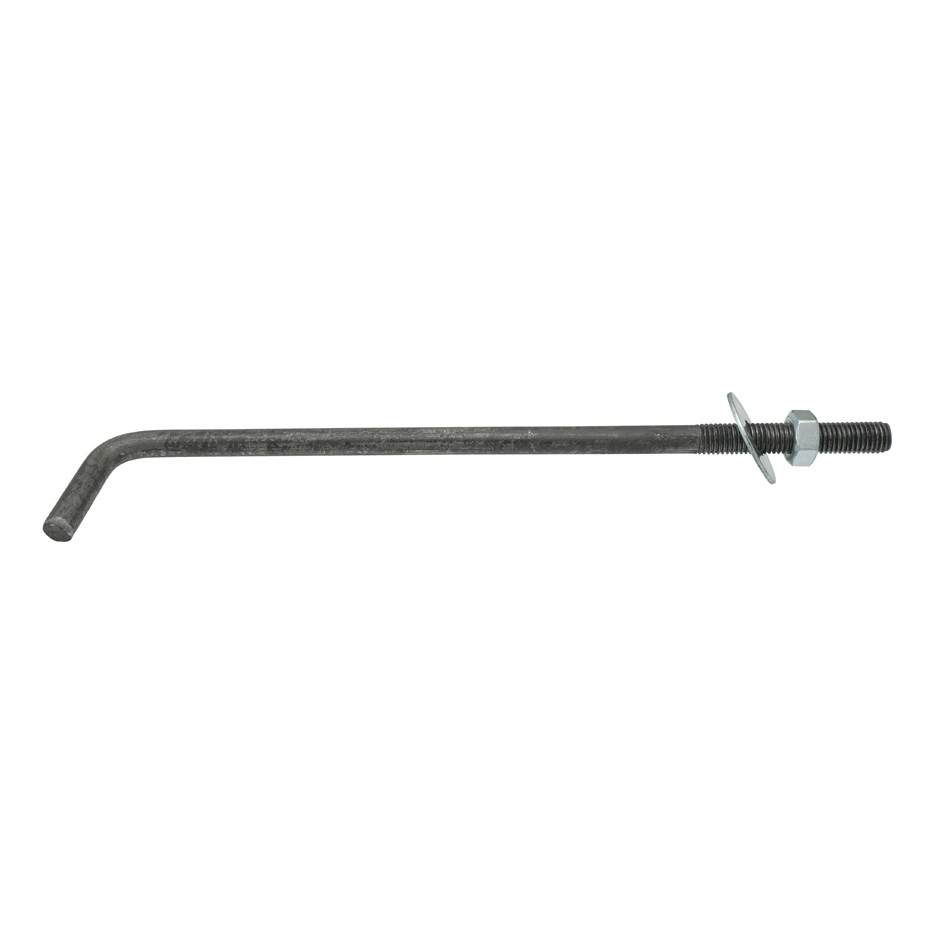

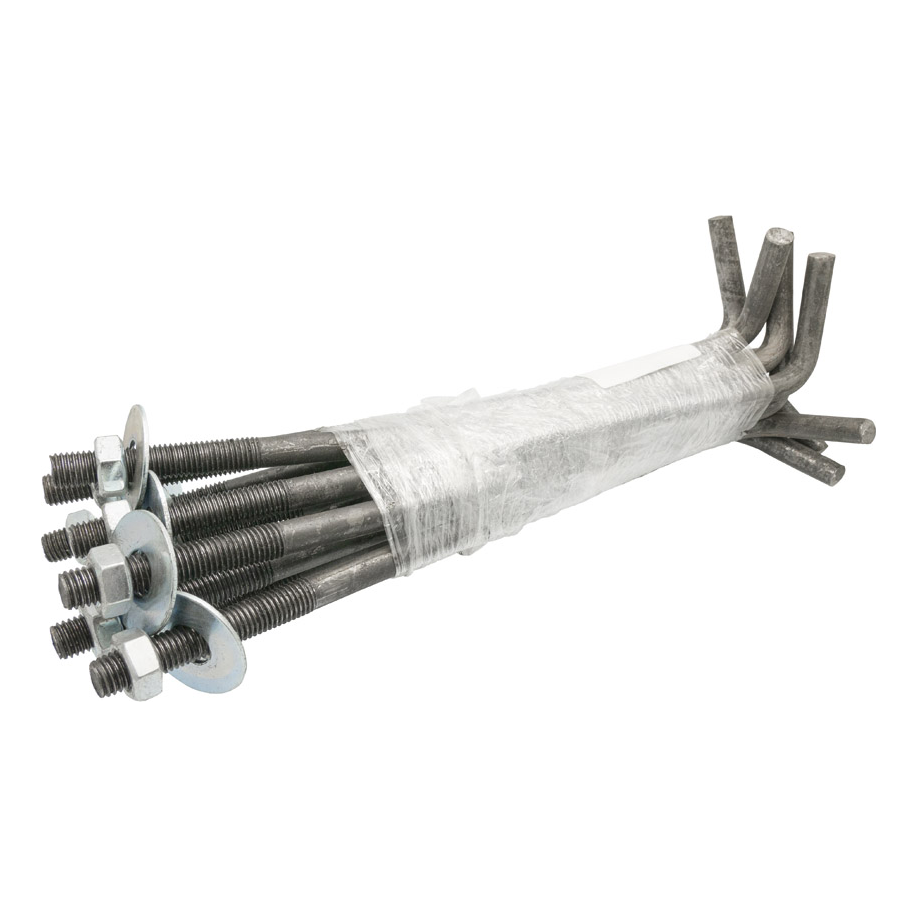

Boulon d'ancrage coudé type L (ancrage pour sablière) M16 × 500 mm, noir
Ancrage pour sablière type L (boulon d'ancrage coudé) avec filetage M16 et longueur de 500 mm — une fixation en acier fiable, destinée à l'ancrage des sablières dans les chaînages en béton. Grâce à son coude caractéristique en forme de L, l'élément assure un ancrage durable dans le béton, tandis que la tige filetée permet de serrer précisément la sablière à l'aide d'un écrou avec rondelle.
Application
L'ancrage de type L est l'élément de base reliant la charpente en bois de la toiture au chaînage en béton. L'extrémité coudée du boulon est noyée dans le béton lors du coulage du chaînage, tandis que la partie filetée dépasse du chaînage et sert à fixer la sablière. Solution éprouvée sur les chantiers de maisons individuelles, de halls et de bâtiments agricoles — partout où une liaison sûre entre la charpente et la structure maçonnée est requise.
Conception et dimensions

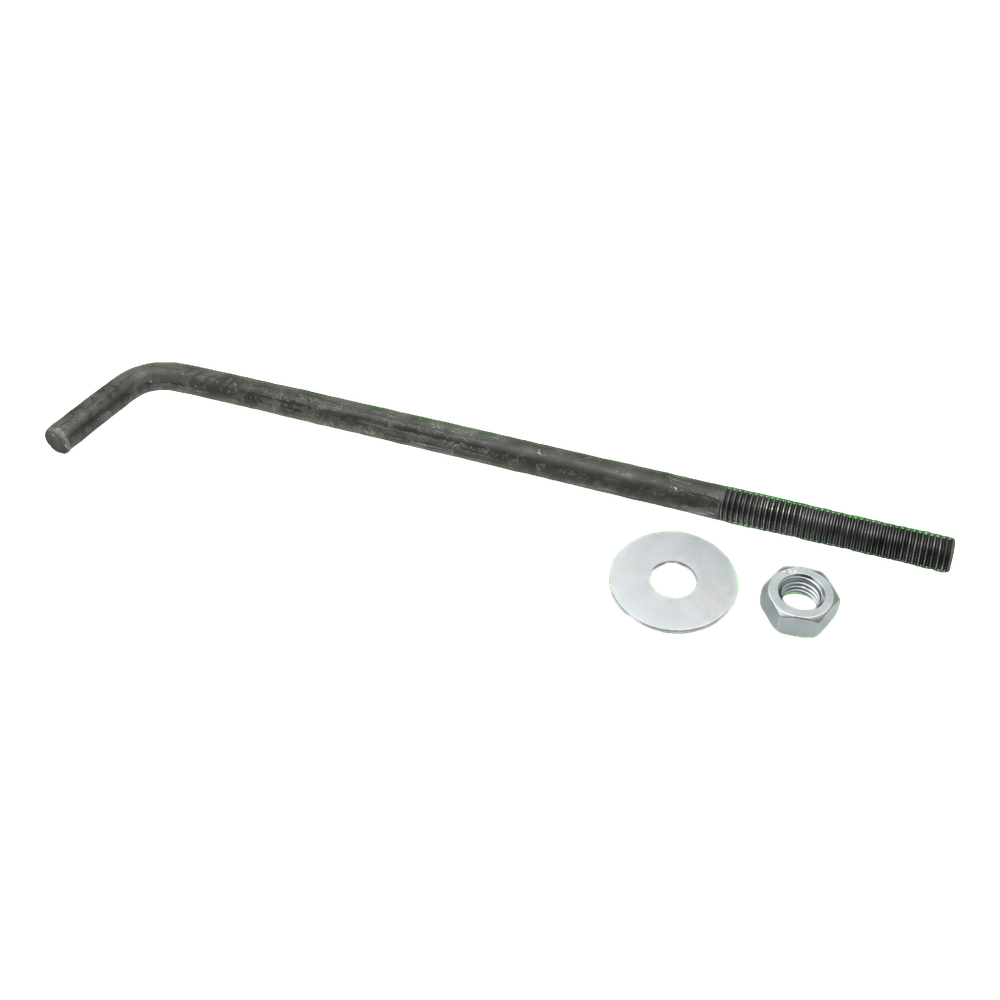

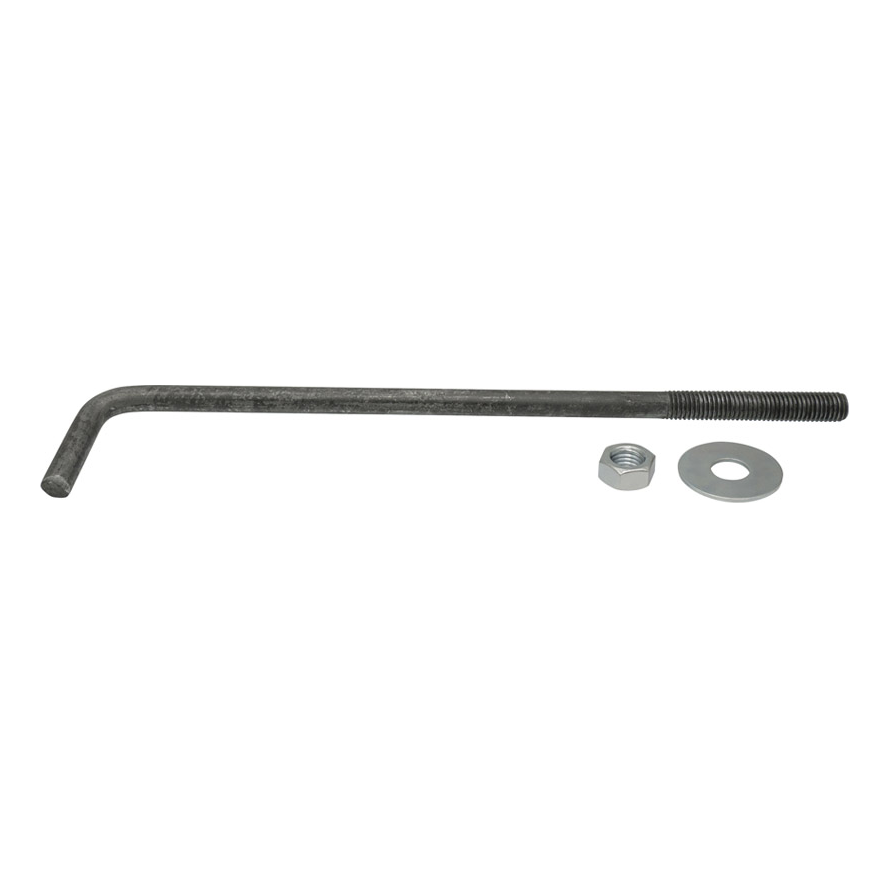

La fixation se compose d'une tige en acier coudée à angle droit, formant le bras d'ancrage (cote A), et d'une tige principale de longueur totale L = 500 mm. Sur la tige est taillé un filetage métrique M16 de longueur utile L1, terminé par un chanfrein facilitant le vissage de l'écrou. Le diamètre de la tige (ØD) correspond au filetage M16. Le dessin technique indique également le rayon de courbure R ainsi que la zone de fin de filetage. L'ensemble est livré avec un écrou hexagonal et une rondelle — des éléments prêts pour un montage immédiat.
Finition de surface
La fixation est disponible en version noire (sans revêtement protecteur). L'acier brut garantit une adhérence optimale au béton dans la zone d'ancrage. Pour les applications nécessitant une protection anticorrosion supplémentaire, la partie dépassant du béton peut être protégée par une peinture après la pose de la sablière. La version noire est particulièrement appréciée des équipes de chantier réalisant des charpentes sur des bâtiments d'habitation individuels et agricoles, où les ancrages restent entièrement recouverts par la sablière et la couverture de toit.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 500 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
