Tige d'ancrage coudée en L (tige filetée coudée) M16 × 400 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description
Boulon d'ancrage coudé type L (ancrage pour sablières) M16 × 400 mm, noir

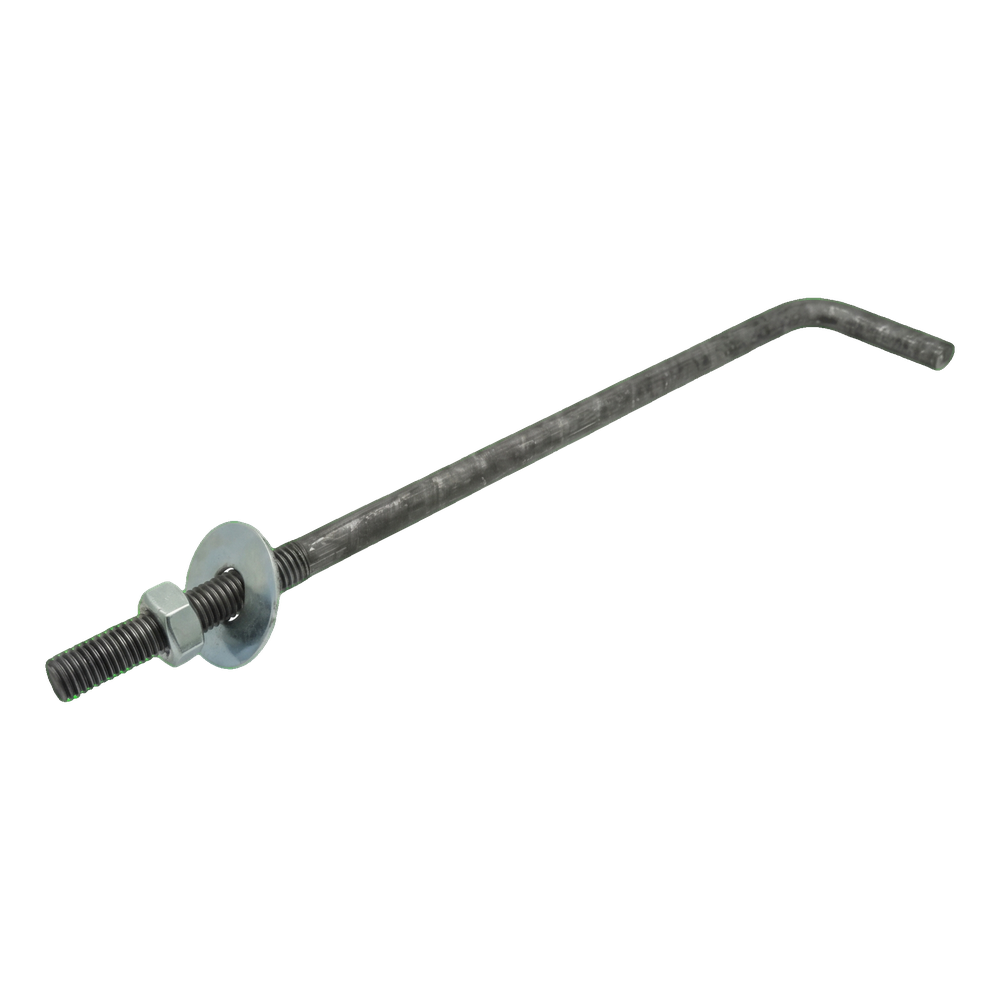

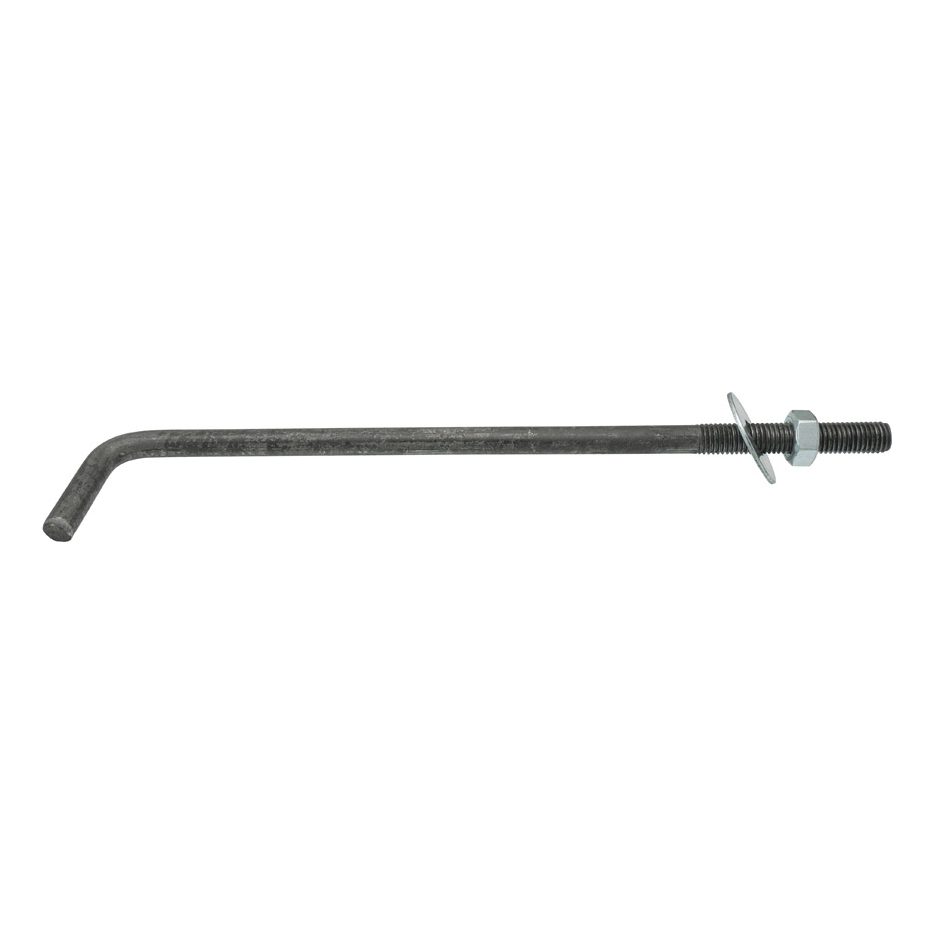

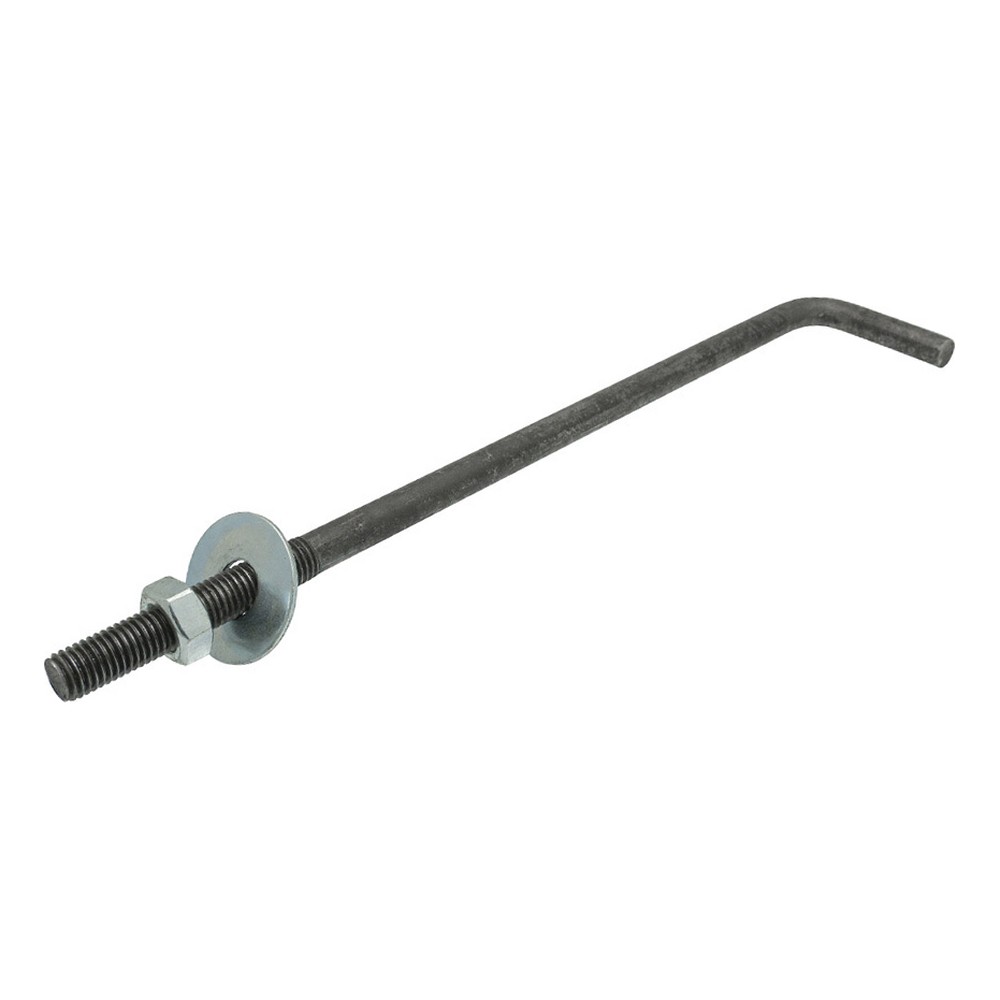

Ancrage pour sablières type L (boulon d'ancrage coudé) avec filetage M16 et longueur de 400 mm, en finition noire, fabriqué par l'entreprise. Il sert à ancrer durablement la sablière dans le chaînage en béton armé ou dans le plancher — l'extrémité coudée en L assure une fixation sûre dans le béton, tandis que le filetage avec écrou et rondelle permet de serrer avec précision l'élément en bois de la charpente.
Application
L'ancrage est destiné à la fixation des sablières (lisses de charpente) au chaînage en béton armé ou au plancher béton. L'extrémité coudée en forme de L est noyée dans le béton lors du coulage, et la partie filetée dépasse de la surface — le filetage traverse le trou de la sablière, puis on place la rondelle et l'écrou qui plaquent le bois contre le béton. Solution couramment utilisée dans la construction de maisons individuelles et de bâtiments agricoles pour la pose de la charpente.
Conception
Le schéma technique présente les dimensions clés de l'ancrage : L — longueur totale de la tige, A — longueur du coude (crochet), R — rayon de cintrage, ØD — diamètre de la tige, L1 — longueur de la partie filetée, M — filetage métrique. L'extrémité filetée comporte un chanfrein facilitant le vissage de l'écrou. Chaque ancrage est livré complet avec un écrou hexagonal et une rondelle ronde — les éléments de fixation sont galvanisés (argentés), tandis que la tige est en finition noire (acier brut sans revêtement anticorrosion).
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 400 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
