Tige d'ancrage coudée en L (tige filetée coudée) M16 × 350 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description
Tige d'ancrage coudée type L (ancrage pour sablière) M16 × 350 mm, noire

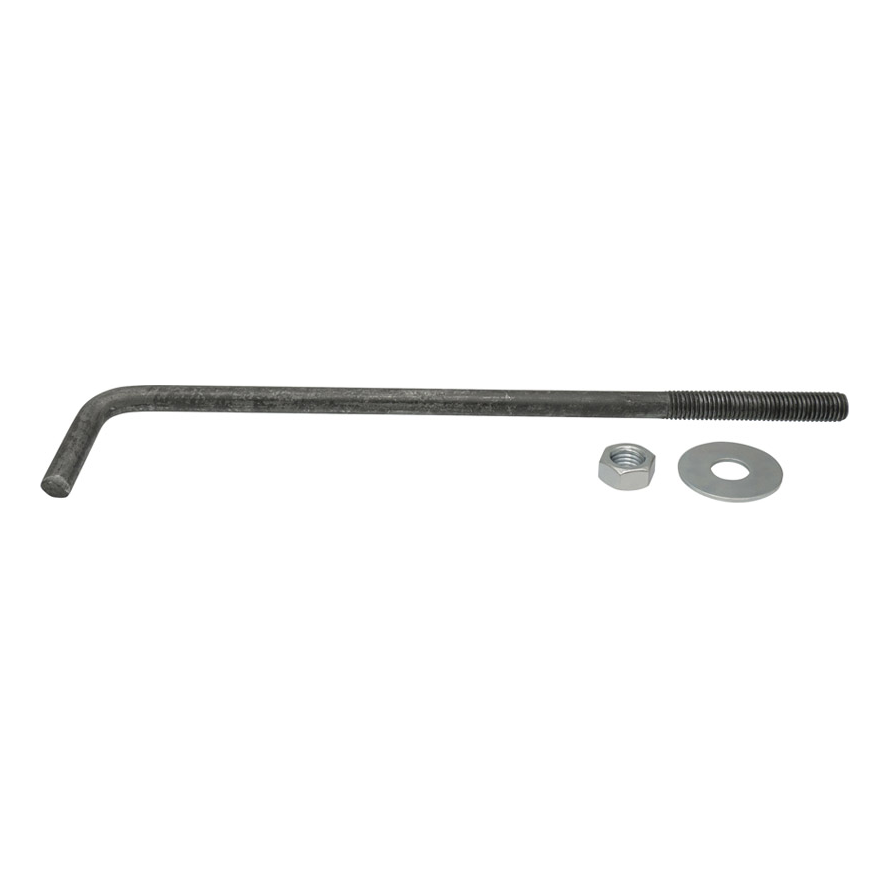

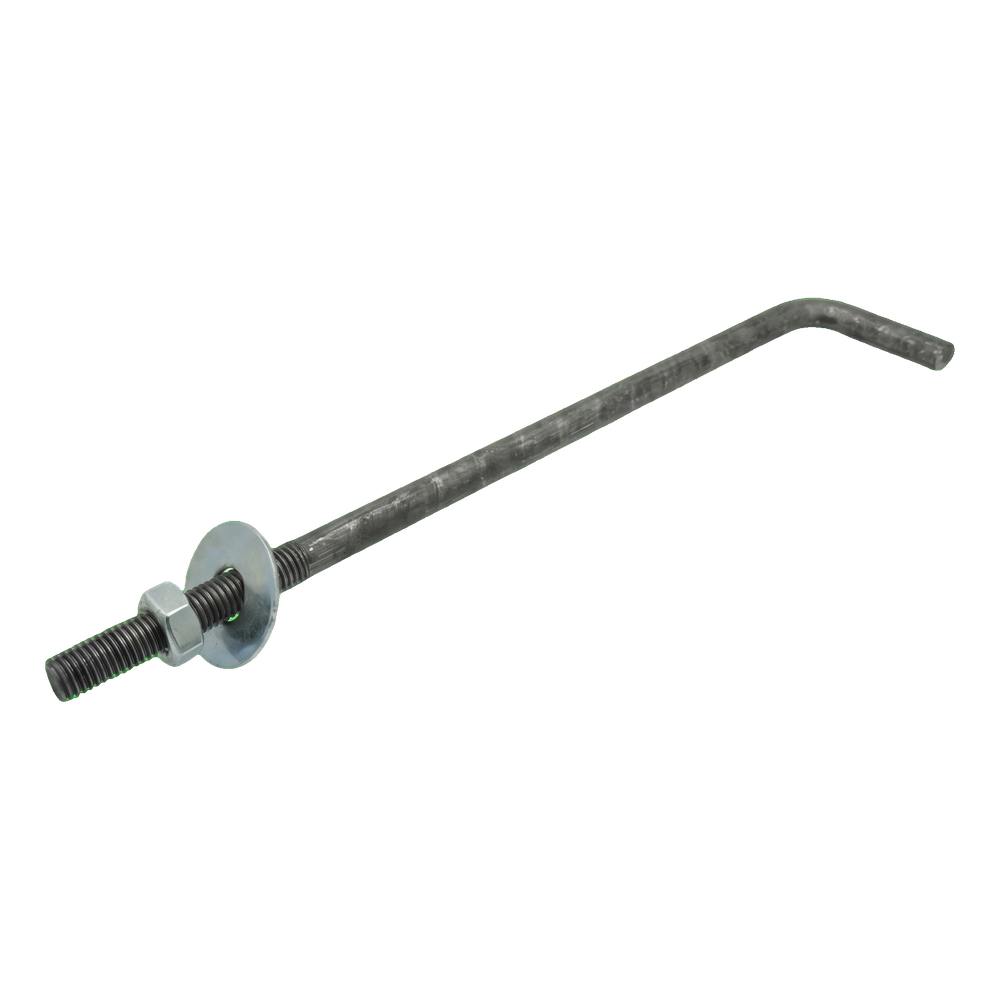

Ancrage pour sablière type L (tige filetée coudée) avec filetage M16 et longueur de 350 mm, en version noire, sans revêtement de protection. Cet élément de fixation est destiné à l'ancrage durable des sablières et des éléments en bois de charpente de toit dans les planchers en béton et les chaînages en béton armé. L'extrémité coudée en forme de L assure un ancrage fiable dans le béton, tandis que la tige filetée permet de régler précisément le serrage de la sablière à l'aide d'un écrou et d'une rondelle.
Applications
- Ancrage des sablières dans les chaînages en béton armé et les planchers en béton
- Fixation des éléments en bois de charpente de toit
- Liaison des structures en bois avec un support en béton
- Pose des lisses basses et des semelles sous charpente de toit
L'ancrage est noyé dans le béton lors du coulage du chaînage — l'extrémité coudée en forme de L se retrouve solidement scellée dans la masse de béton. Une fois le béton pris, la tige filetée dépasse verticalement de la surface du chaînage, ce qui permet de poser la sablière, la rondelle et l'écrou de serrage. Cette conception permet un réglage du serrage après la mise en place de l'élément en bois.
Conception de l'ancrage

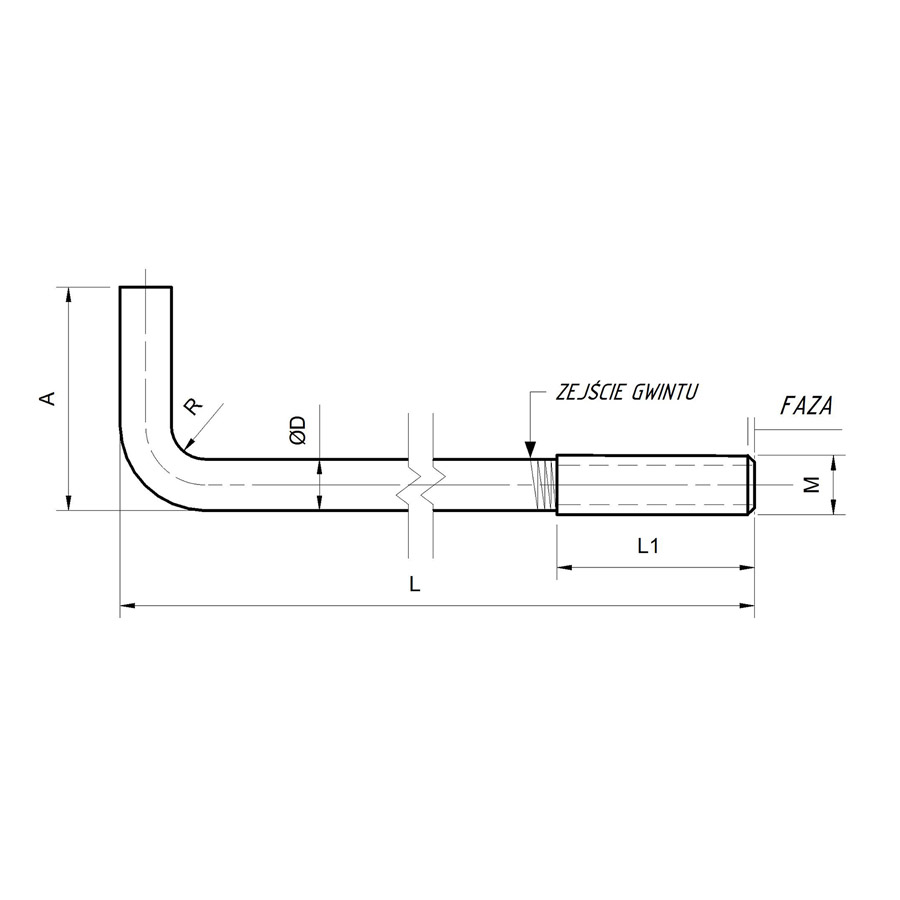

Le schéma technique présente la construction de l'ancrage avec les dimensions clés : L — longueur totale de la tige, A — longueur du bras coudé, ØD — diamètre de la tige, M — filetage, L1 — longueur de la partie filetée, R — rayon de cintrage. L'extrémité de la tige est chanfreinée pour faciliter le vissage de l'écrou.

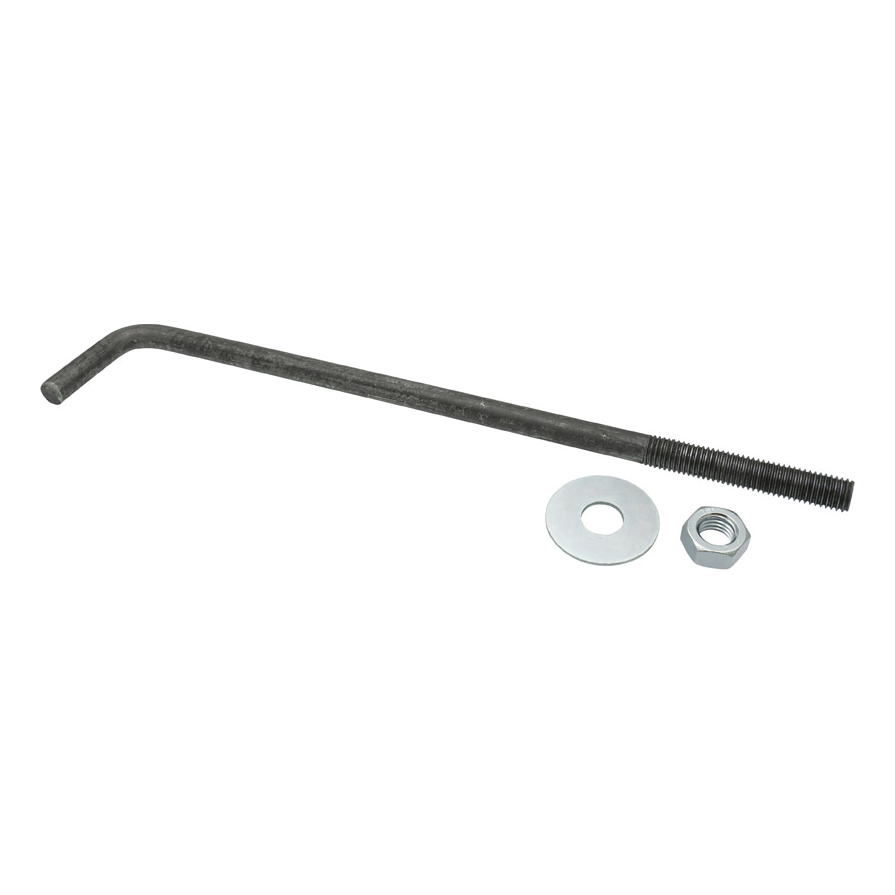

L'ancrage est livré avec un écrou hexagonal et une rondelle, ce qui permet un montage immédiat sans avoir à acheter d'autres éléments de fixation. La version noire (sans revêtement) est destinée aux applications où l'ancrage travaille dans un environnement protégé — noyé dans le chaînage et protégé sur le dessus par la sablière.
Montage et fonctionnement
Lors du coulage du chaînage, l'ancrage est placé verticalement dans le coffrage — le bras coudé est enfoui dans le béton et joue le rôle d'ancrage mécanique. Une fois le béton durci, la sablière est enfilée sur la tige filetée (par un trou préalablement percé), puis serrée à l'aide de la rondelle et de l'écrou. Le filetage M16 assure une force de serrage élevée, adaptée même aux charpentes de toit lourdes.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 350 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
