Tige d'ancrage coudée en L (tige filetée coudée) M14 × 450 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description
Boulon d'ancrage coudé type L (ancrage pour sablières) M14 × 450 mm, noir
Ancrage pour sablières type L (boulon en crochet) — connecteur coudé en acier avec filetage M14 d'une longueur de 450 mm, destiné à l'ancrage durable des sablières dans un chaînage en béton. Version en finition noire (sans revêtement de protection), livrée avec un écrou hexagonal et une rondelle ronde.
Application
L'ancrage de type L sert à relier mécaniquement une sablière en bois à un chaînage en béton de plancher ou de fondation. L'extrémité coudée de la tige est noyée dans le béton lors du coulage du chaînage, tandis que la partie filetée traverse la sablière et est serrée à l'aide d'un écrou avec rondelle. Solution couramment utilisée dans la construction de maisons individuelles, de bâtiments agricoles et pour les structures porteuses de toitures, y compris pour les installations photovoltaïques fixées sur la charpente.
Conception et dimensions
Le connecteur a la forme d'un L — une tige d'acier droite avec un coude à angle droit à une extrémité (ancrage dans le béton) et un filetage métrique M14 à l'autre extrémité (fixation de la sablière). Le dessin technique présente les repères dimensionnels : L — longueur totale, L1 — longueur de la partie filetée, A — longueur du bras coudé, ØD — diamètre de la tige, M — diamètre du filetage, R — rayon de courbure. Le chanfrein à l'extrémité du filetage facilite le vissage de l'écrou.
Composition du kit

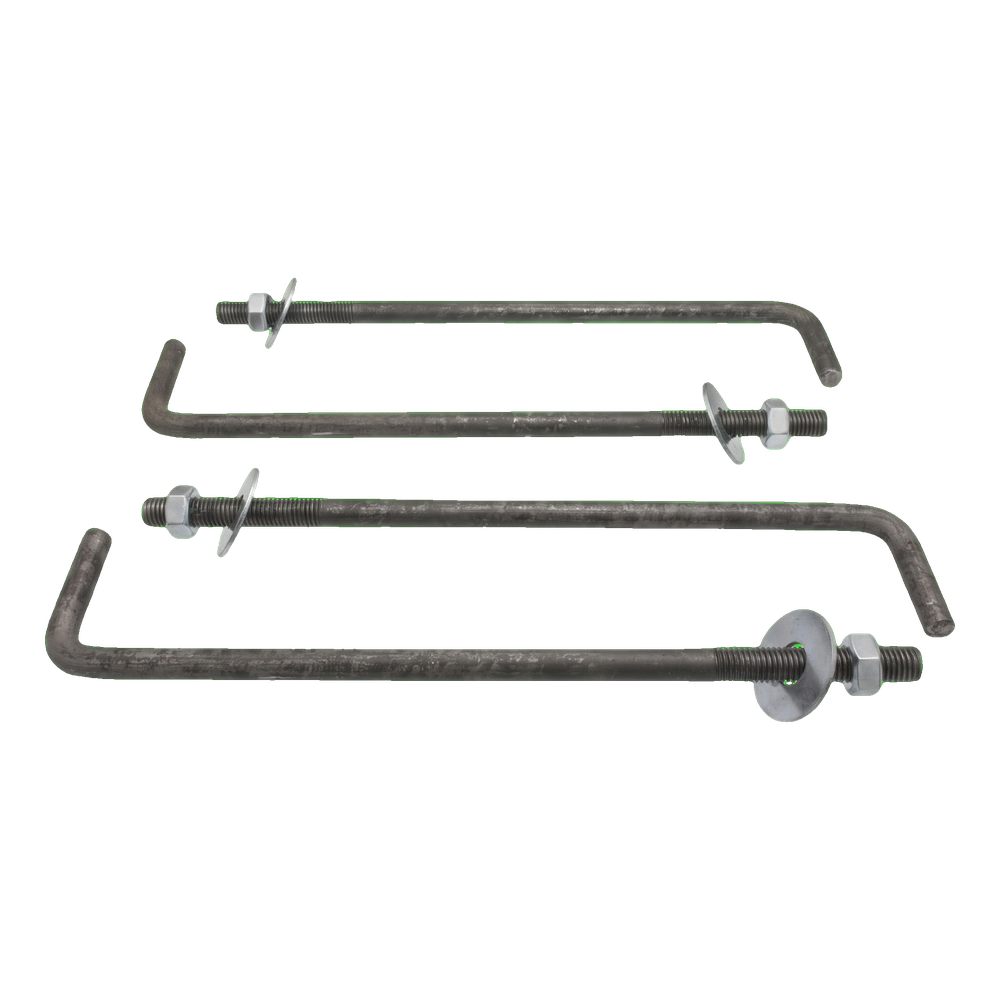

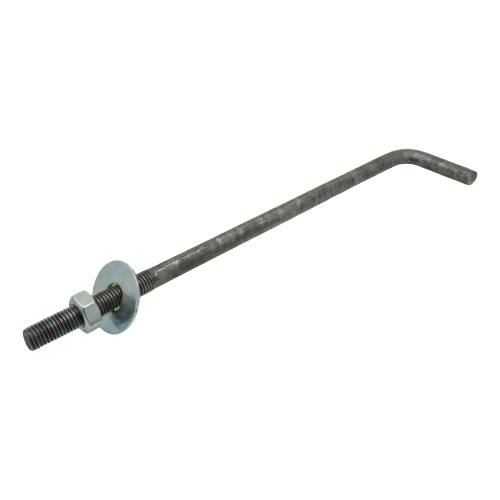

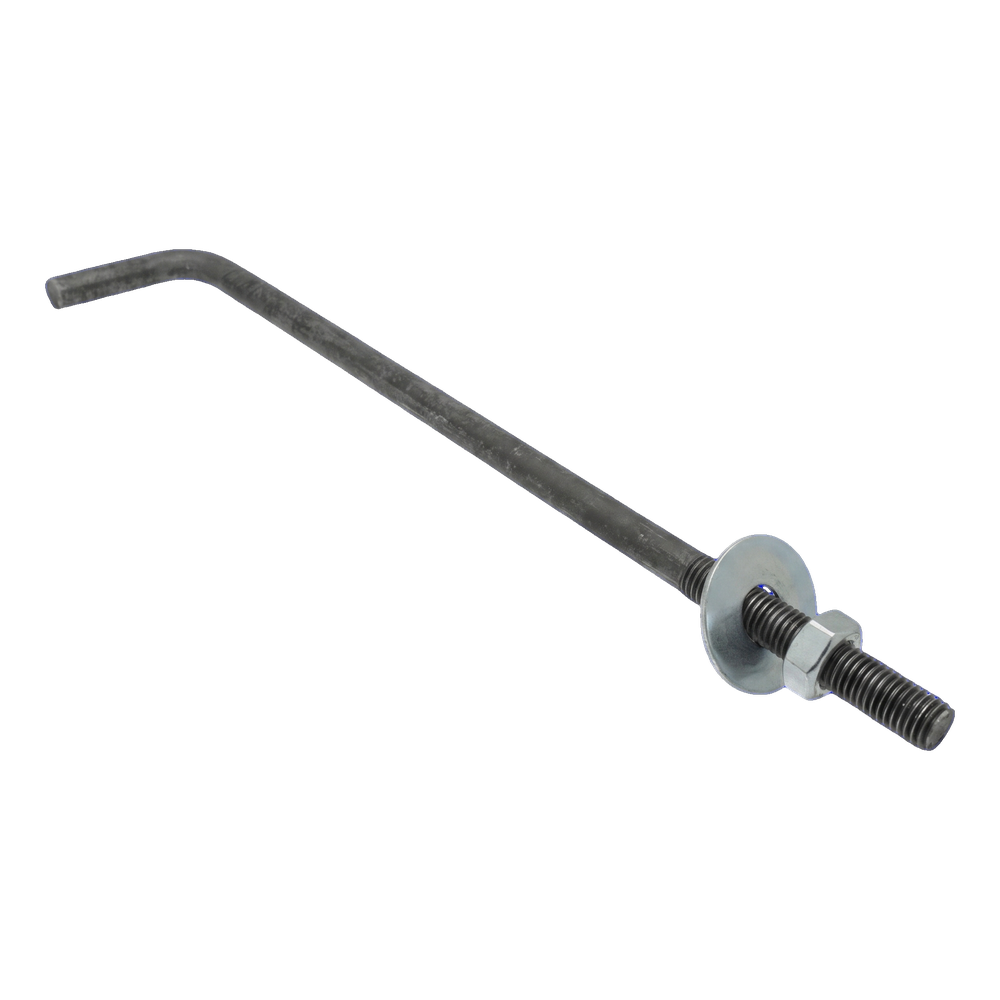

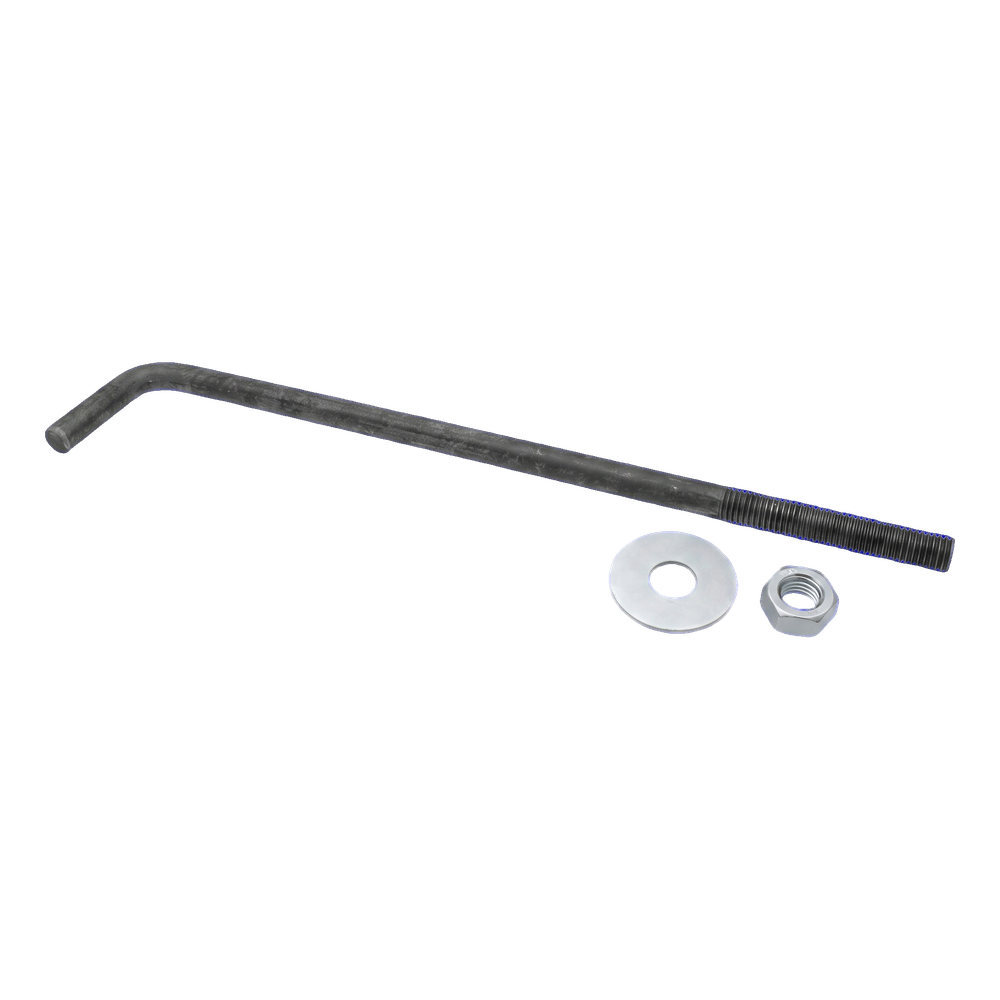

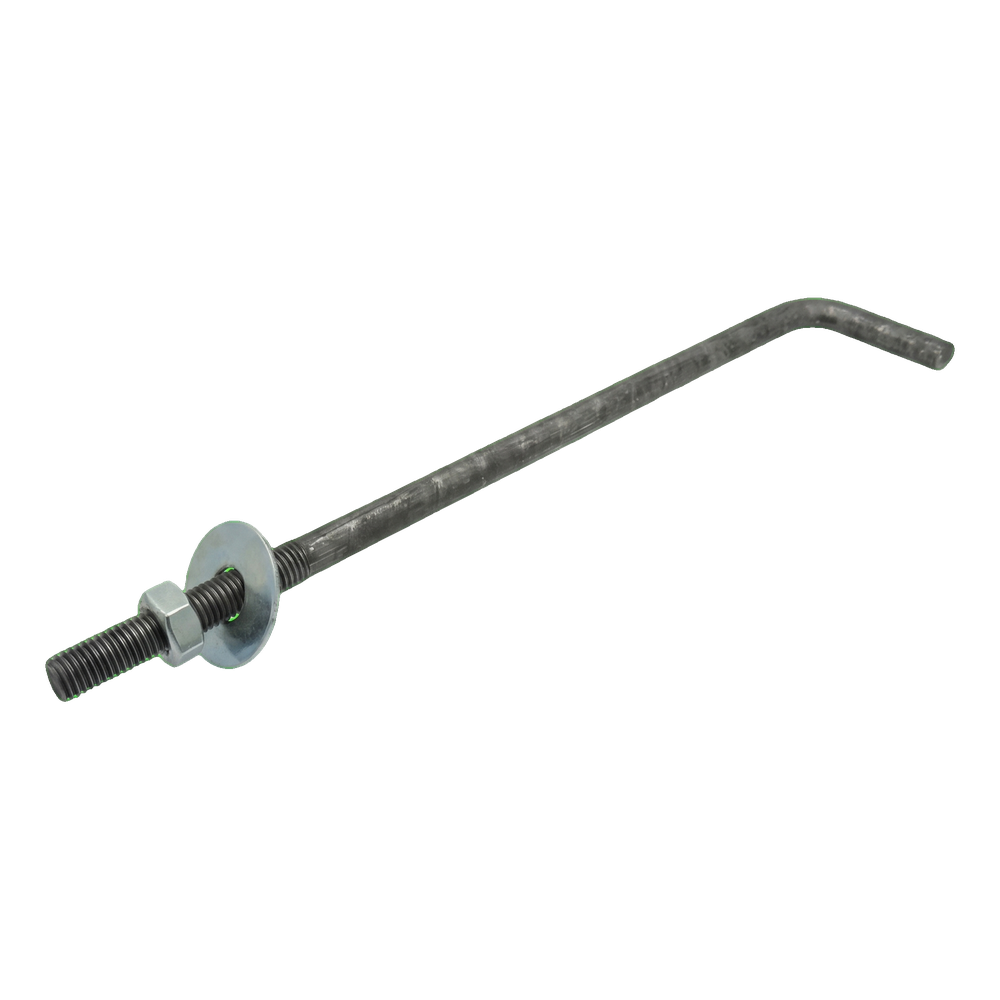

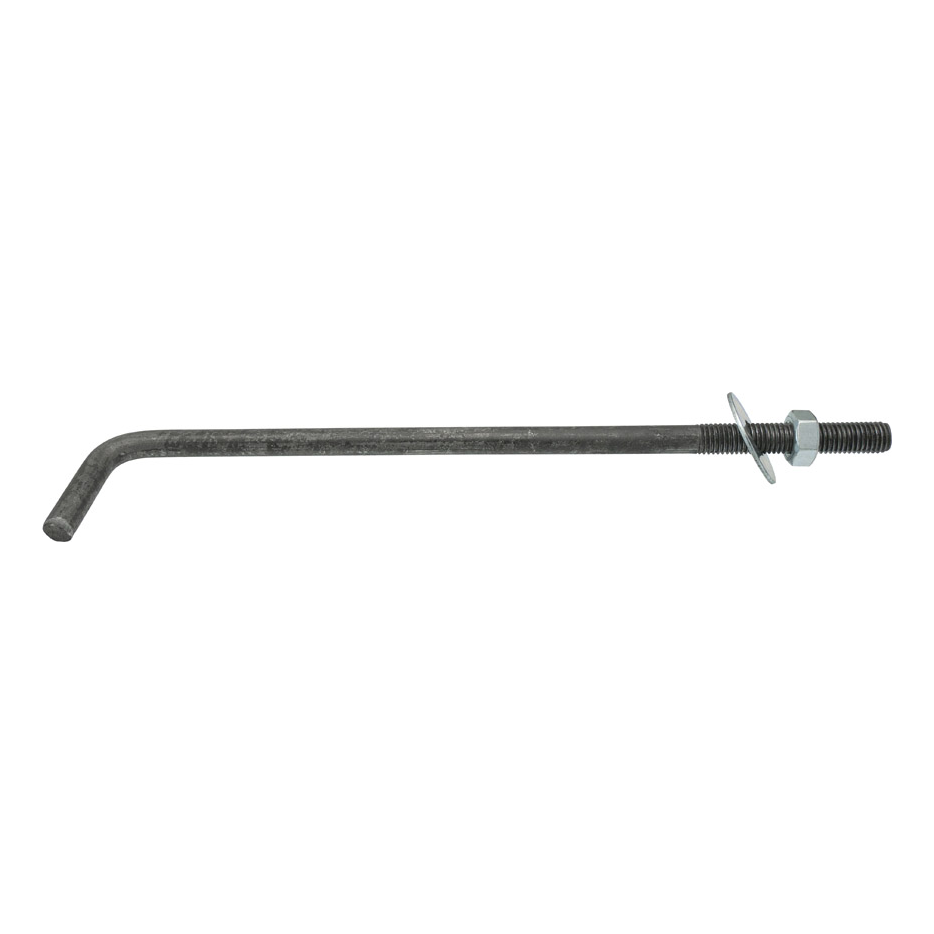

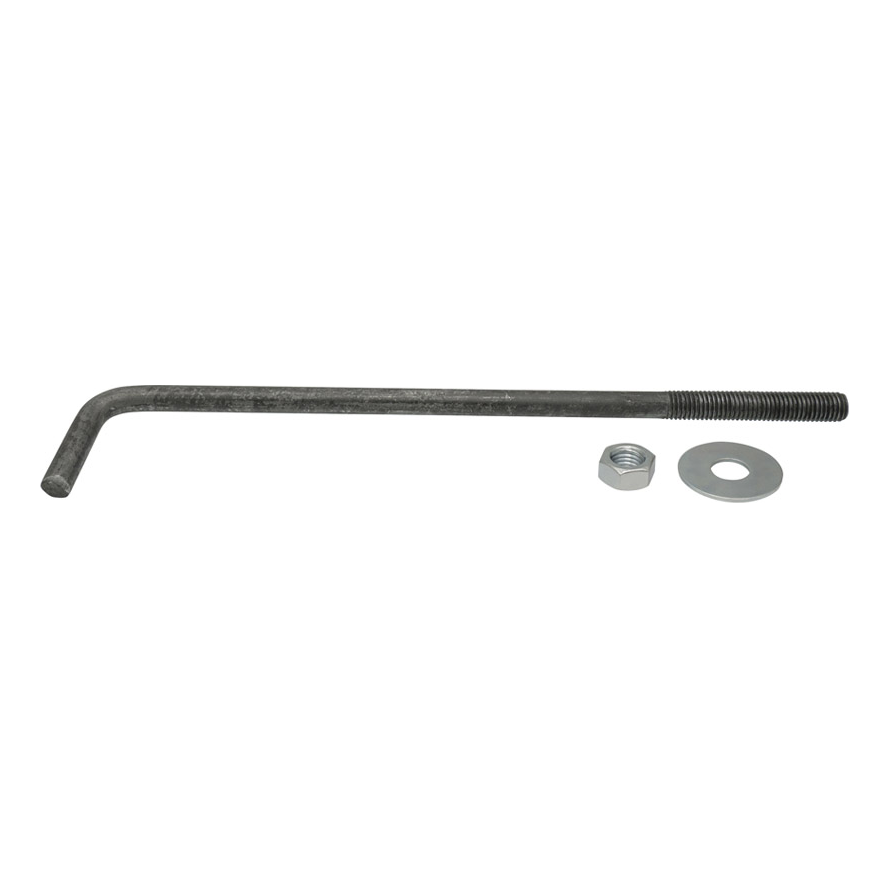

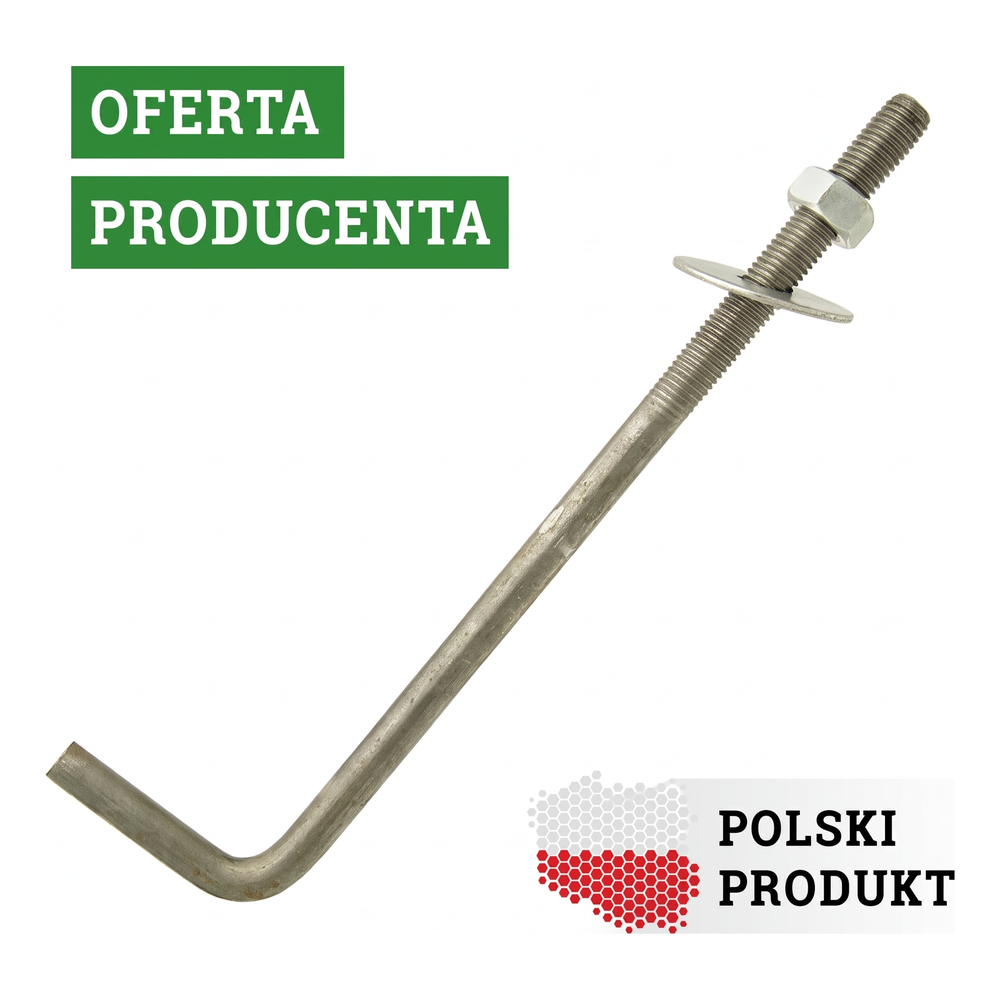

Chaque ancrage est livré en kit avec un écrou hexagonal et une rondelle ronde — visibles sur les photos du produit. Ainsi, dès la livraison, il est possible de passer directement au montage sans avoir à se procurer séparément des éléments de fixation.
Conditionnement

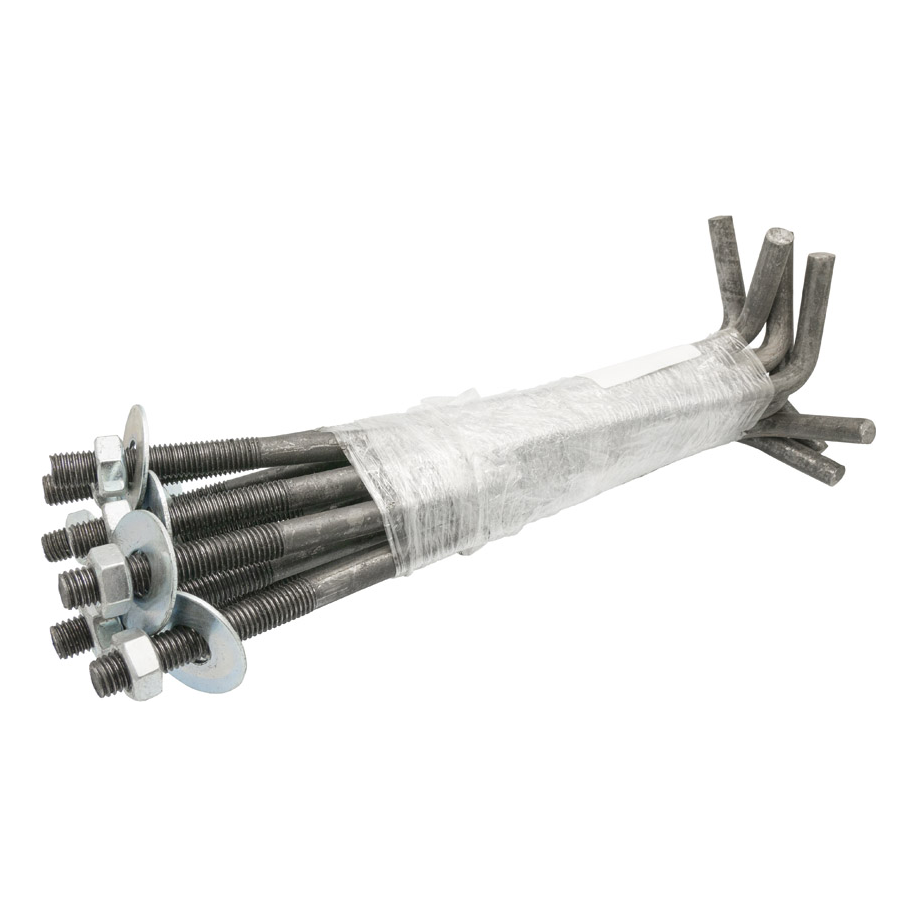

Les ancrages sont disponibles à l'unité. La photo montre un paquet groupé fixé avec du film étirable — un format de transport pratique pour les commandes plus importantes destinées au chantier.
Données techniques
| Type de filetage | M14 |
| Longueur [mm] | 450 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
