Tige d'ancrage coudée en L (tige filetée coudée) M14 × 350 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description

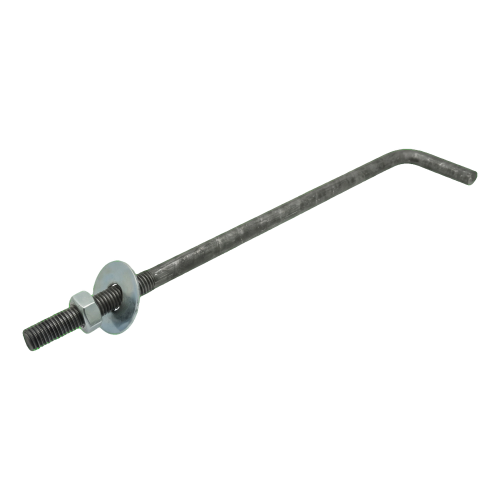

Boulon d'ancrage coudé type L (ancre pour sablière) M14 × 350 mm, noir

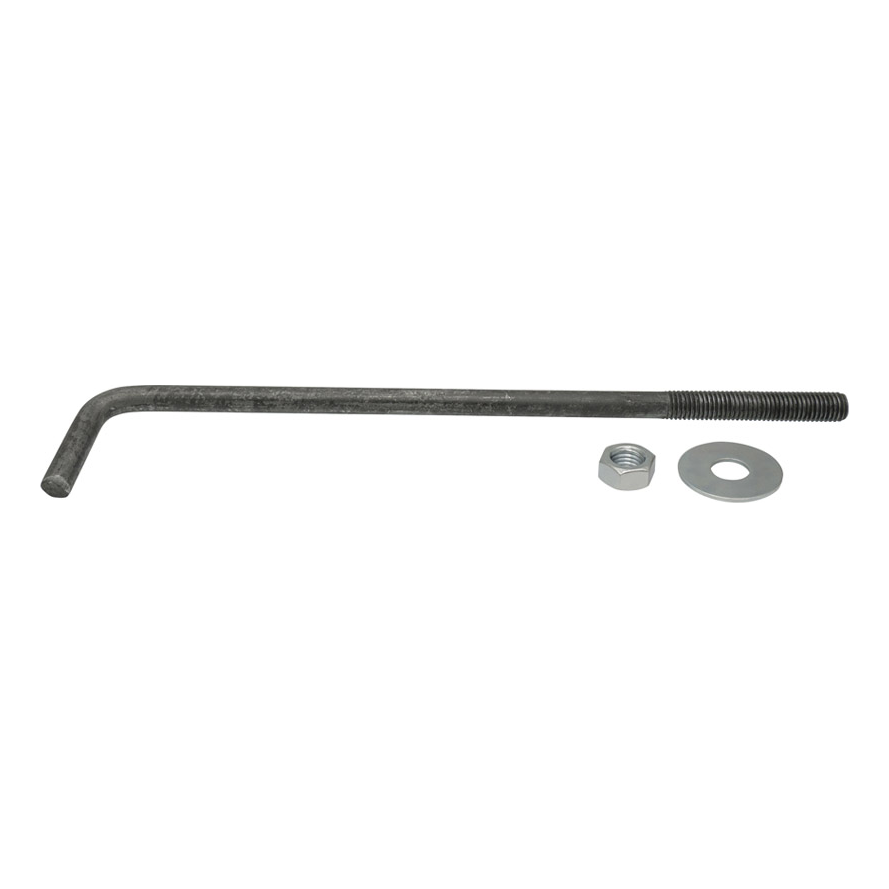

Ancre pour sablière type L (boulon en L) avec filetage M14 et longueur de 350 mm — un boulon d'ancrage coudé fiable, destiné à l'ancrage des sablières dans le chaînage en béton. Fabriquée en Pologne, l'ancre est livrée complète avec écrou et rondelle, ce qui permet un montage immédiat sans avoir à réunir des éléments de fixation supplémentaires.
Application
L'ancre de type L est un élément de fixation essentiel dans la construction de toitures. Une extrémité de la tige — coudée à angle droit — est noyée dans le chaînage de plancher, tandis que l'extrémité filetée dépasse du chaînage et sert à serrer la sablière à l'aide d'un écrou avec rondelle. Cette solution assure une liaison mécanique durable entre la charpente en bois et la partie en béton armé du bâtiment.
La variante de finition noire (sans revêtement anticorrosion) est destinée au scellement dans le béton, où l'acier est protégé de la corrosion par le béton qui l'entoure. C'est une solution éprouvée et économique, couramment utilisée sur les chantiers de maisons individuelles et d'immeubles collectifs.
Construction et dimensions
Le dessin technique présente la construction de l'ancre : une tige en acier de diamètre ØD avec un coude de hauteur A et un rayon de pliage R. L'extrémité droite est dotée d'un filetage métrique M avec une longueur filetée L1, terminée par un chanfrein facilitant le vissage de l'écrou. La longueur totale du boulon est de L = 350 mm, et le filetage M14 garantit une capacité de charge adaptée aux sollicitations habituelles des charpentes de toiture.
Données techniques
| Type de filetage | M14 |
| Longueur [mm] | 350 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
