Tige d'ancrage coudée en L (tige filetée coudée) M12 × 500 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description
Boulon d'ancrage coudé type L (ancrage pour sablières) M12 × 500 mm, noir
Ancrage pour sablières type L (tige d'ancrage coudée) avec filetage M12 et longueur de 500 mm, en version noire, sans revêtement anticorrosion. Il sert à ancrer durablement les sablières en bois dans un chaînage en béton armé ou dans un mur en maçonnerie — un élément indispensable à la construction d'une charpente, ainsi qu'au montage de structures porteuses pour installations photovoltaïques sur toitures en pente.
Applications
- Ancrage de sablières en bois dans des chaînages en béton armé
- Fixation de lisses basses et de bastaings en bois aux murs
- Ancrage d'éléments de la structure de toiture avant la pose de la couverture
- Fixation d'éléments de structures porteuses pour installations PV sur toitures en pente
L'extrémité coudée de l'ancrage (crochet de type L) est noyée dans le béton du chaînage, assurant un blocage mécanique contre l'arrachement. La partie filetée, avec écrou et rondelle, dépasse au-dessus de la sablière, ce qui permet de la serrer et ajuster avec précision.
Conception de l'ancrage
L'ancrage se compose d'une tige en acier droite, terminée d'un côté par un coude à 90° (crochet en L scellé dans le chaînage) et de l'autre par une section à filetage métrique M12. Le dessin technique du fabricant indique les principales cotes de construction : longueur totale L, longueur de la partie filetée L1, diamètre de la tige ØD, hauteur du coude A, rayon de pliage R et dimension du filetage M. L'extrémité filetée est chanfreinée pour faciliter le vissage de l'écrou.
Composition du kit

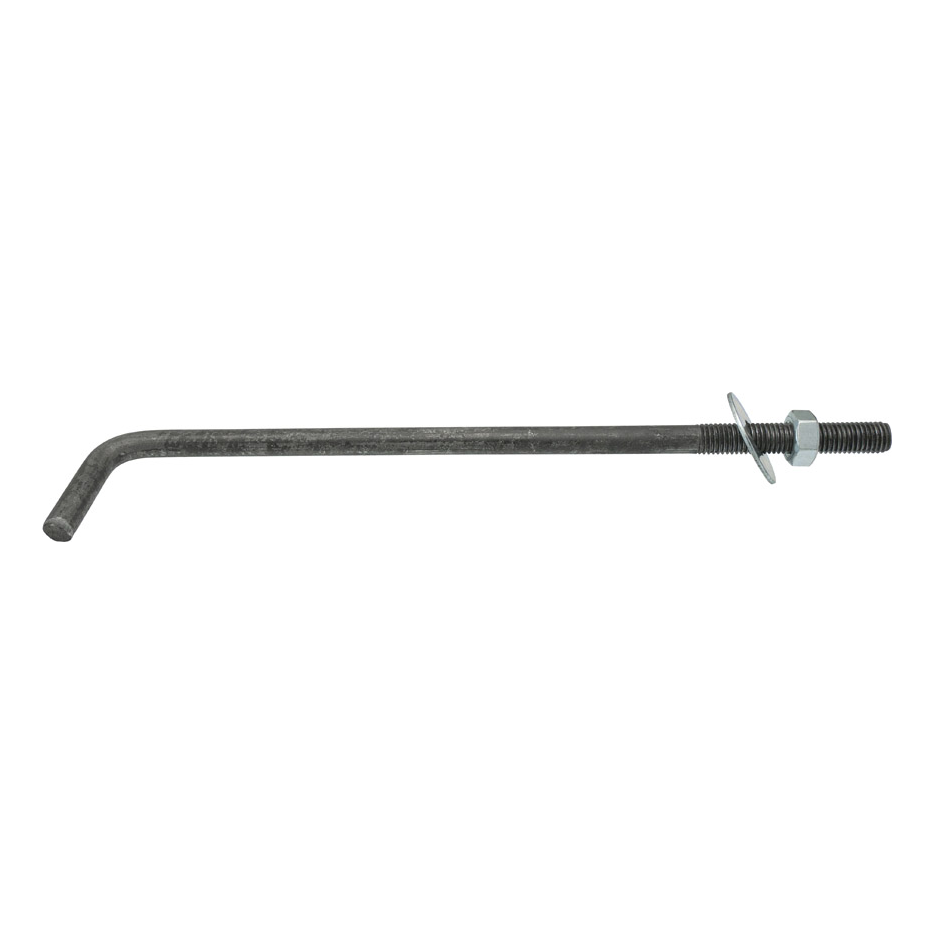

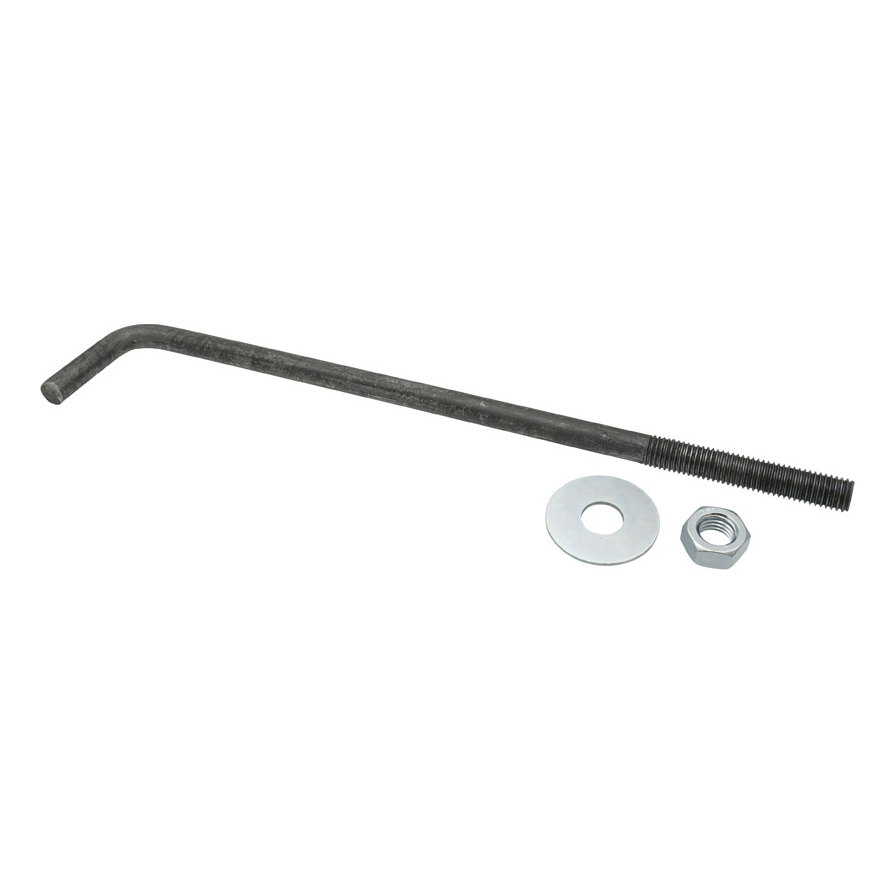

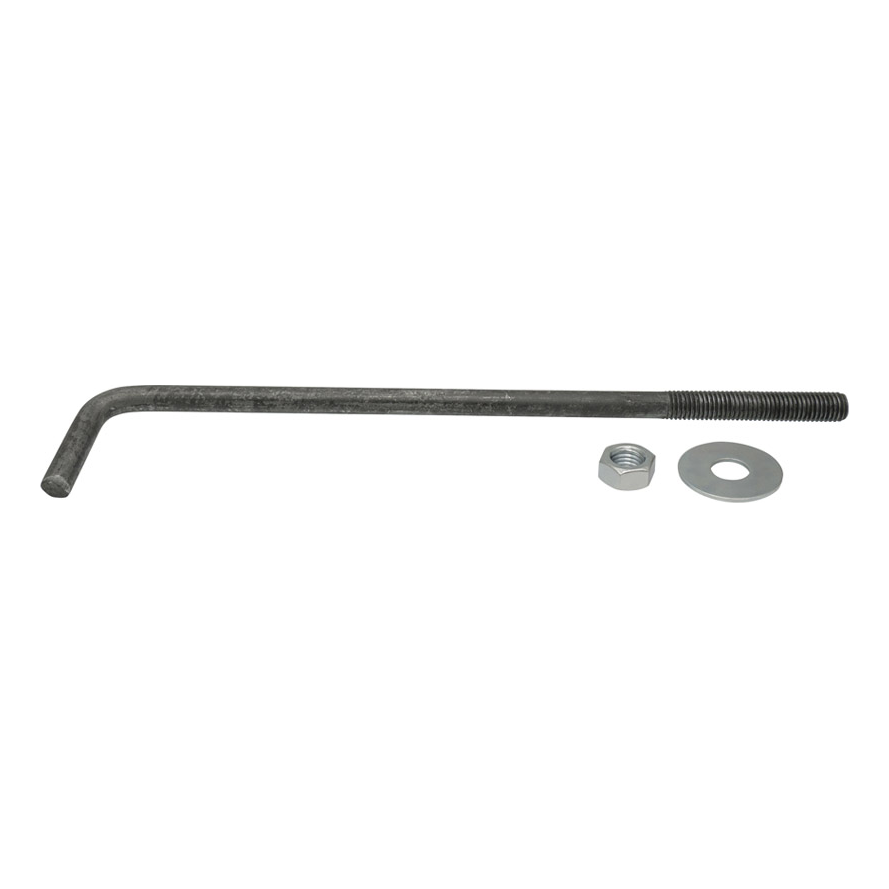

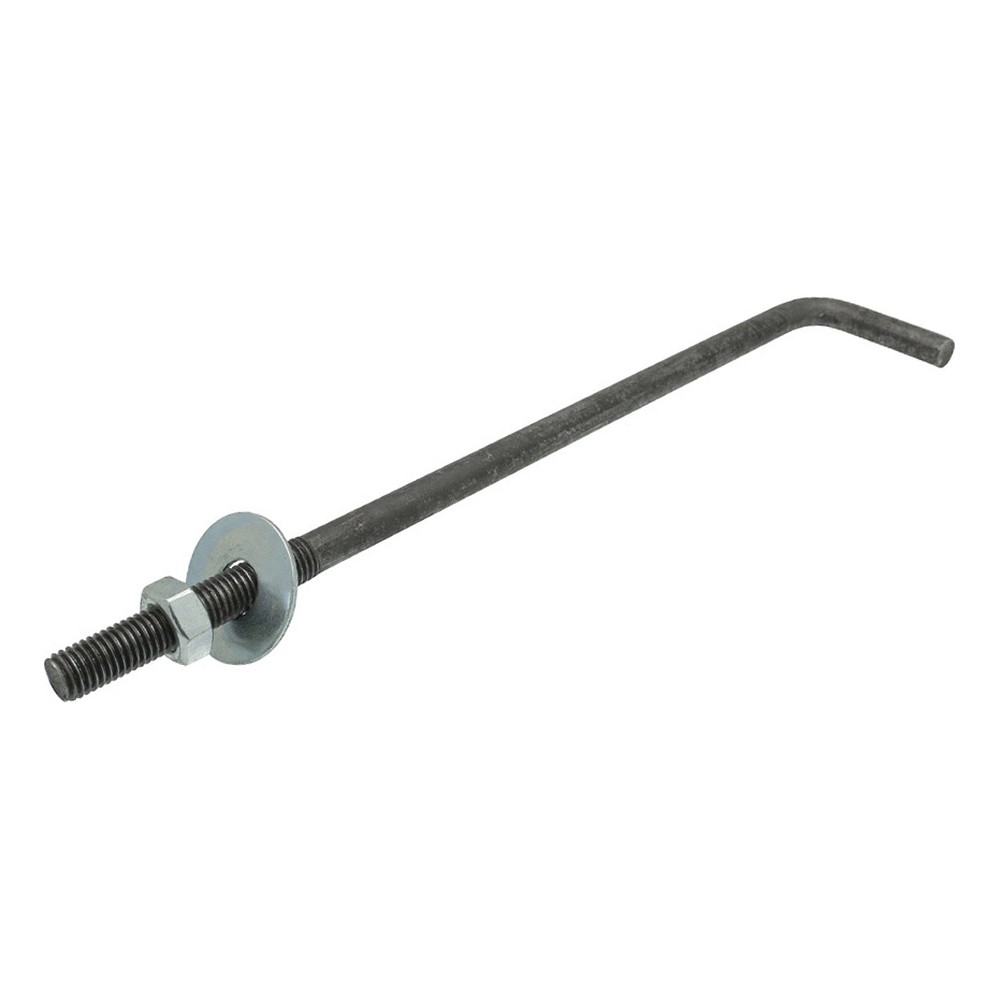

Chaque ancrage est livré en kit avec un écrou hexagonal M12 et une rondelle élargie, comme le montrent les photos du produit. Il n'est donc pas nécessaire de commander la visserie séparément — le produit est prêt à être monté immédiatement sur le chantier.
Gamme de tailles

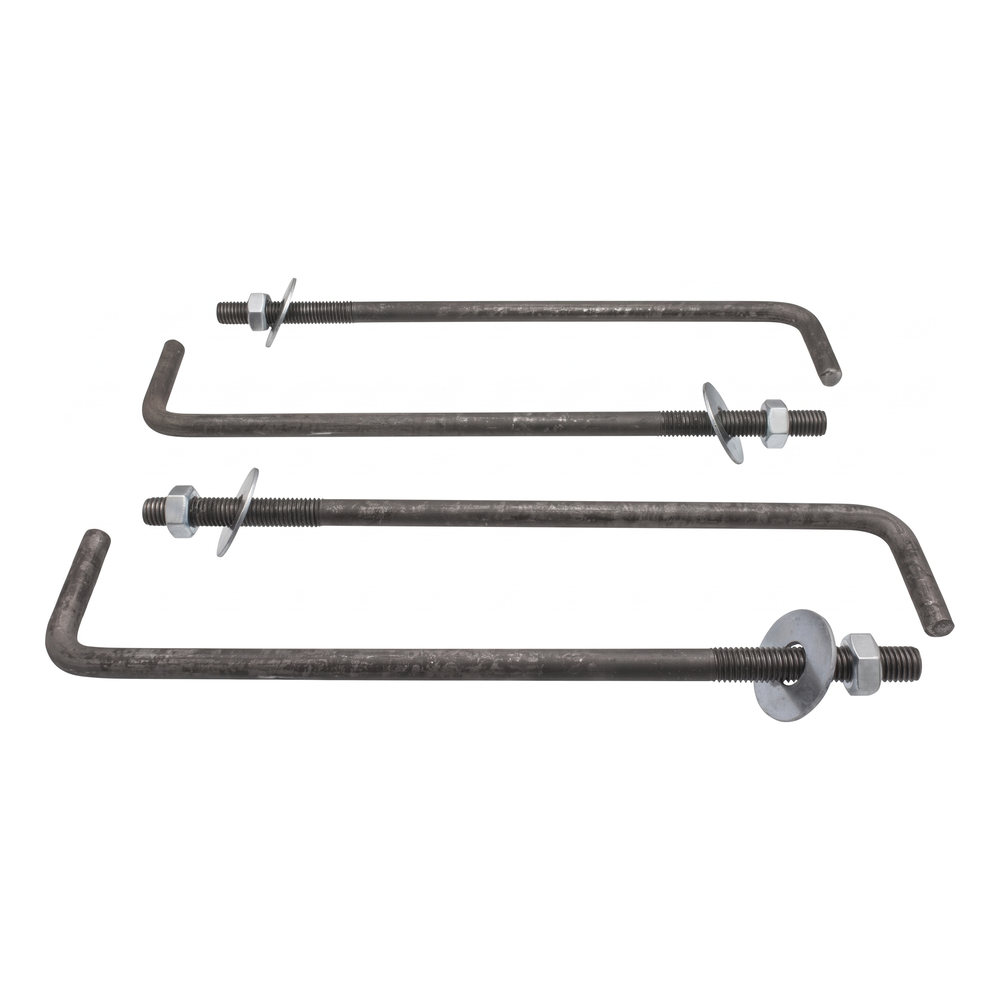

Les ancrages pour sablières type L existent en différentes longueurs et diamètres de filetage, ce qui permet de choisir la variante adaptée à l'épaisseur du chaînage et à la section de la sablière. La variante présentée est la M12 x 500 mm en version noire (sans revêtement).
Données techniques
| Type de filetage | M12 |
| Longueur [mm] | 500 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
