Tige d'ancrage coudée en L pour sablière (connecteur à vis coudé) M16×300 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description
Tige d'ancrage coudée en L pour sablière (connecteur à vis coudé) M16×300 mm – galvanisée

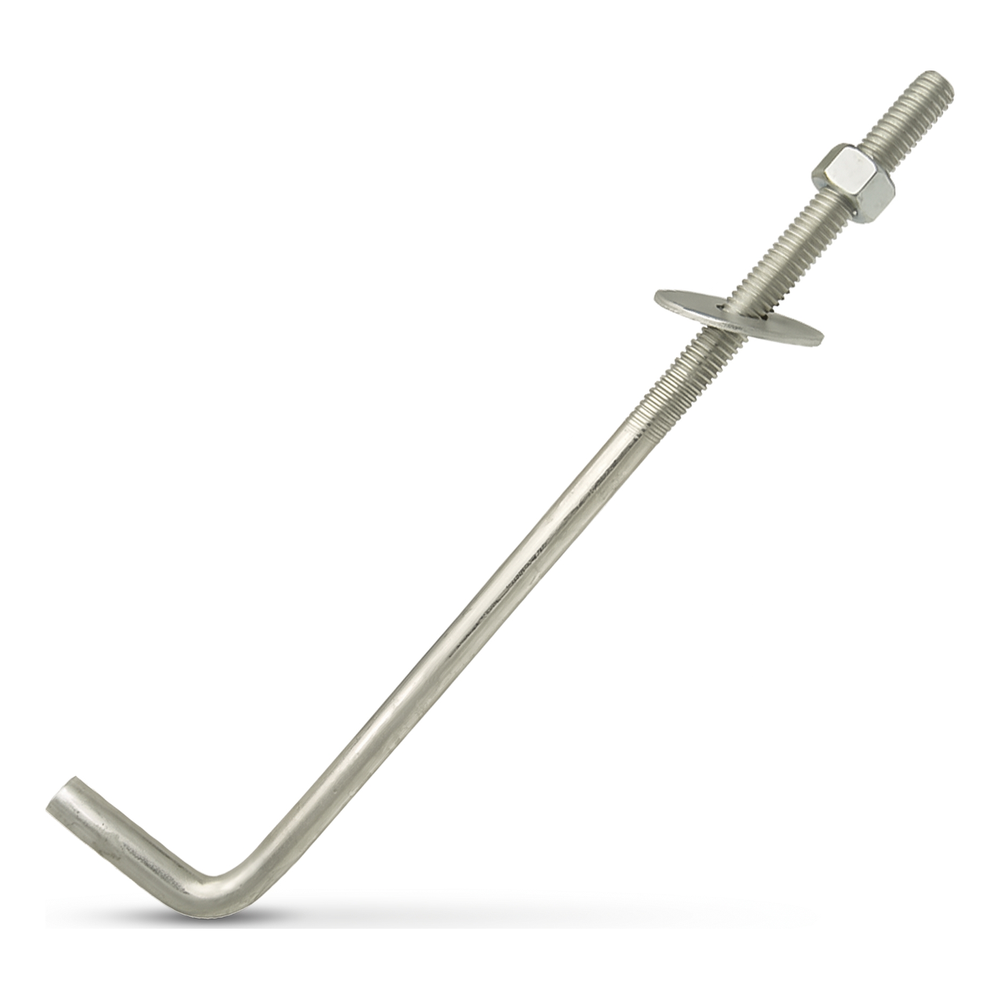

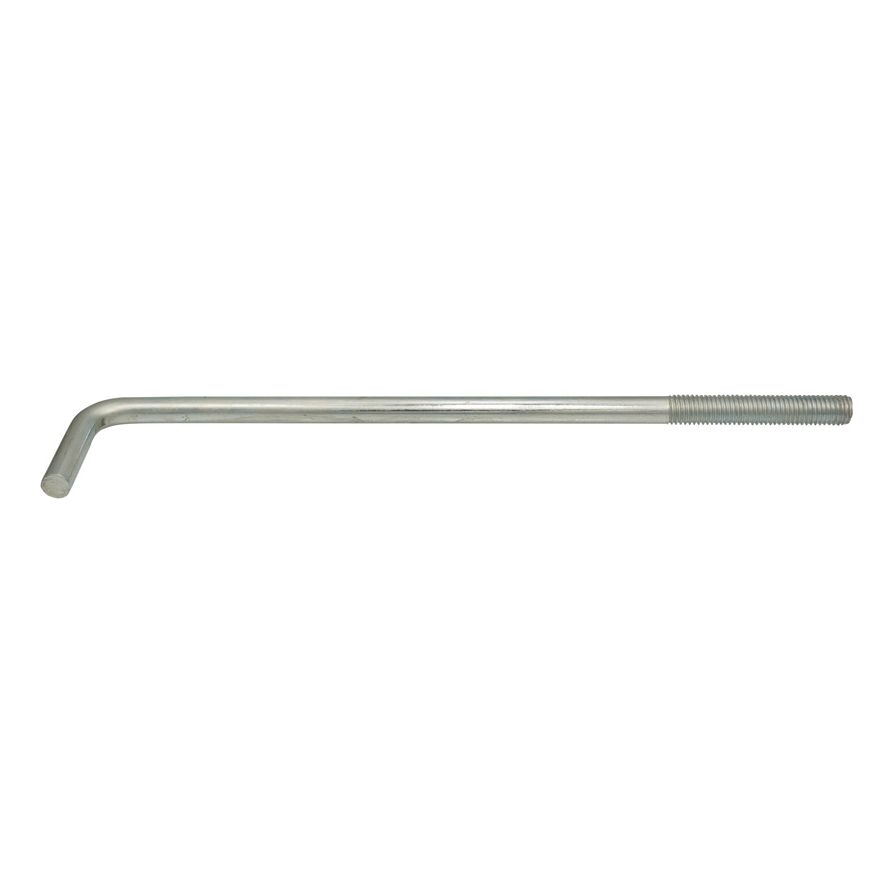

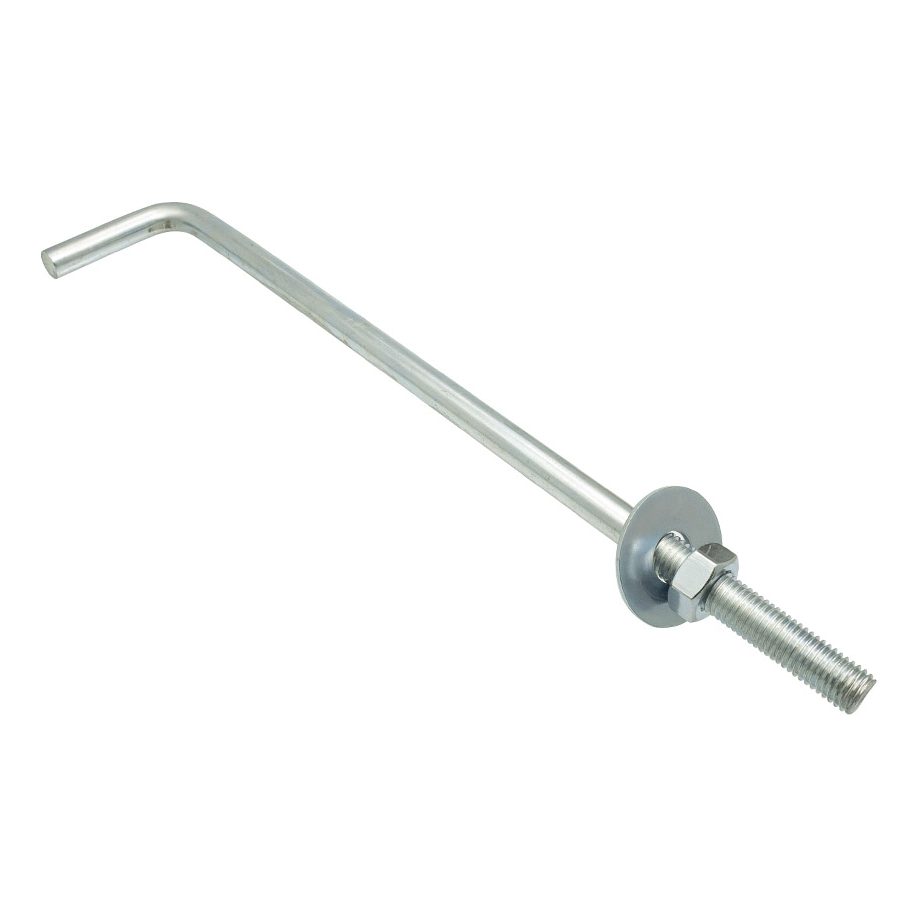

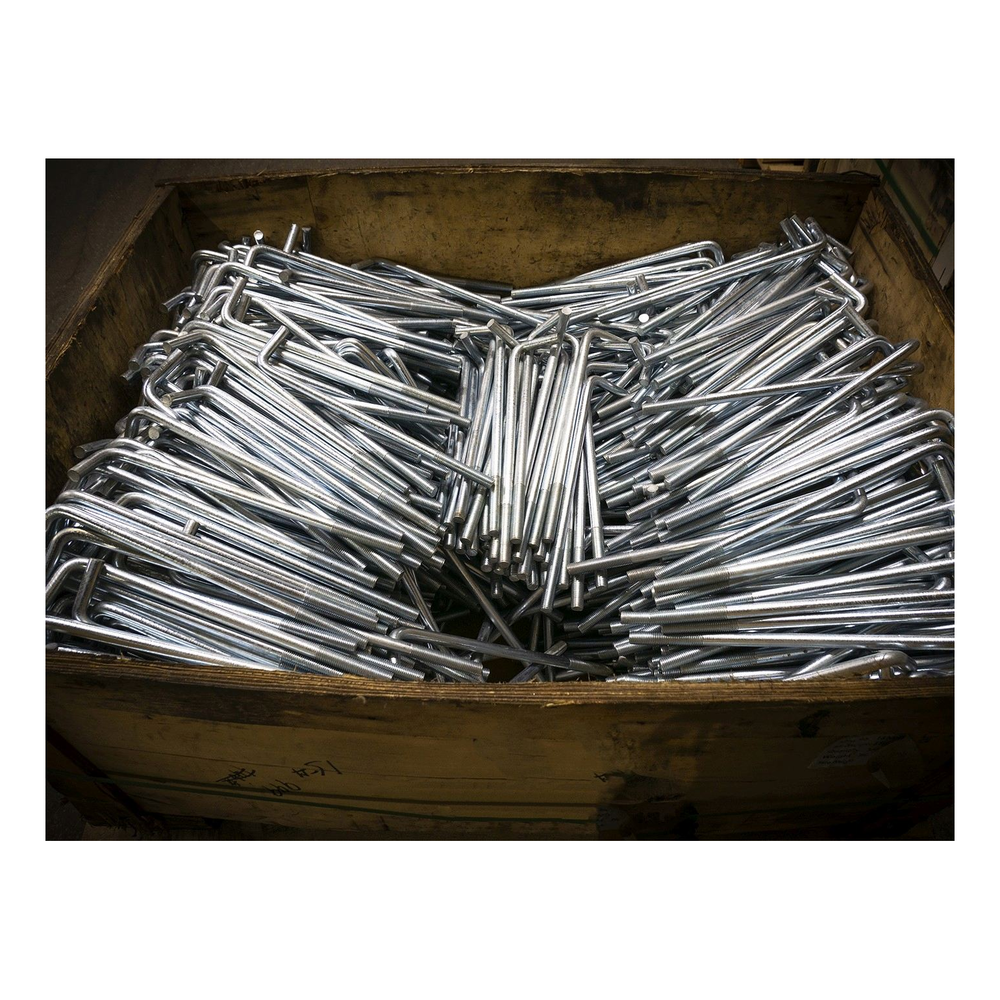

Tige d'ancrage coudée en L pour sablière (boulon à crochet) avec filetage M16 et longueur de 300 mm — une solution éprouvée pour l'ancrage durable des sablières dans un chaînage en béton armé. Le connecteur coudé en forme de L est noyé dans le béton lors du coulage du chaînage et, une fois le béton pris, permet de fixer la sablière à l'aide d'un écrou et d'une rondelle.
Applications
La tige est conçue pour l'ancrage des sablières (lisses de base de charpente) dans les chaînages en béton armé des bâtiments en maçonnerie. Le pied coudé en forme de L assure un ancrage sûr dans le béton et empêche l'arrachement du connecteur. Ce type de tige d'ancrage est couramment utilisé dans la construction de maisons individuelles et de bâtiments agricoles lors de l'édification de charpentes.

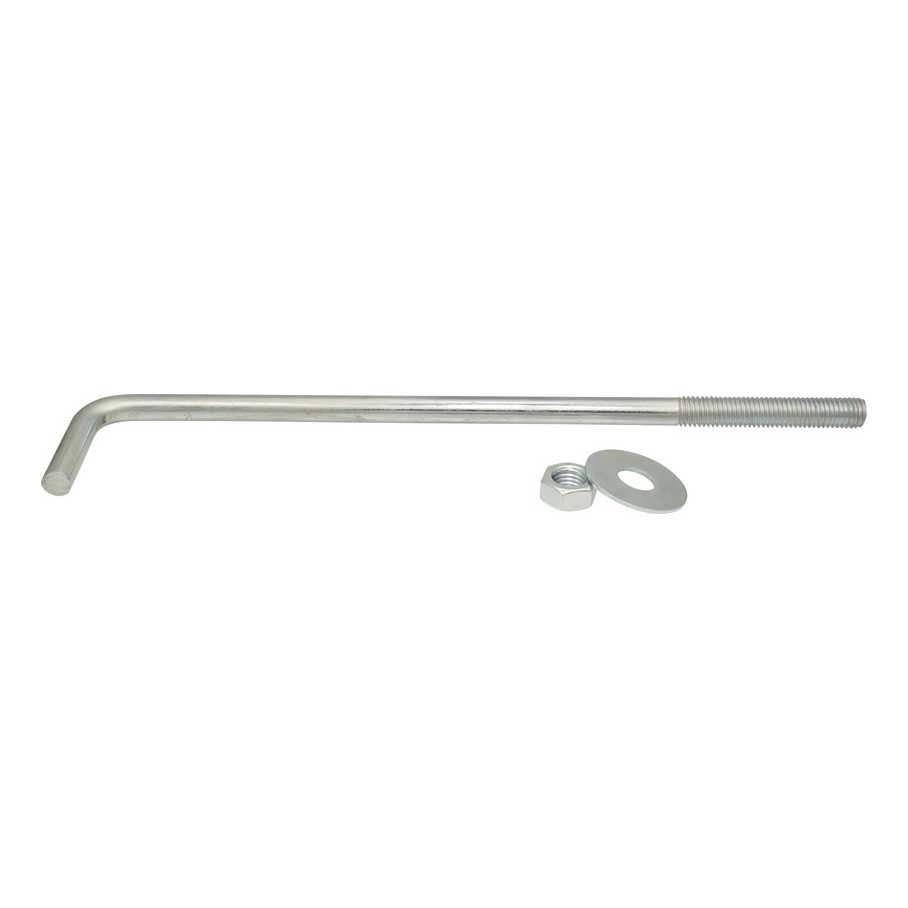

Le connecteur est livré avec un écrou et une rondelle, ce qui constitue un kit de montage complet, prêt à être noyé dans le béton. La finition galvanisée protège l'acier contre la corrosion en milieu humide, typique de la zone du chaînage.
Conception de la tige
Le schéma technique présente les dimensions principales du connecteur : L — longueur totale de la tige, A — longueur du coude (pied), ØD — diamètre de la tige, M — taille du filetage, L1 — longueur de la partie filetée, R — rayon de courbure. Le filetage se termine par un chanfrein facilitant le vissage de l'écrou.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 300 |
| Revêtement | Zinguée |
| Matériau | Acier |
