Tige d'ancrage coudée en L (connecteur à vis coudé) M16×450 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description
Tige d'ancrage coudée en L (connecteur à vis coudé) M16×450 mm – galvanisée
Tige d'ancrage coudée en L (boulon en crochet) à filetage M16 et d'une longueur de 450 mm — élément de base pour l'ancrage de la sablière dans le chaînage en béton armé. La tige en acier terminée par un coude en forme de L est noyée dans le béton du chaînage ; après la prise du béton, l'écrou avec rondelle plaque la sablière contre le plancher, assurant une liaison durable et sûre entre la charpente et le mur.
Applications
- Ancrage de sablières en bois dans les chaînages en béton armé
- Fixation de la charpente de toit aux murs
- Pose de lisses basses en bois sur les fondations et les murs de comble
- Travaux de charpente et de béton armé dans la construction de maisons individuelles et d'immeubles collectifs

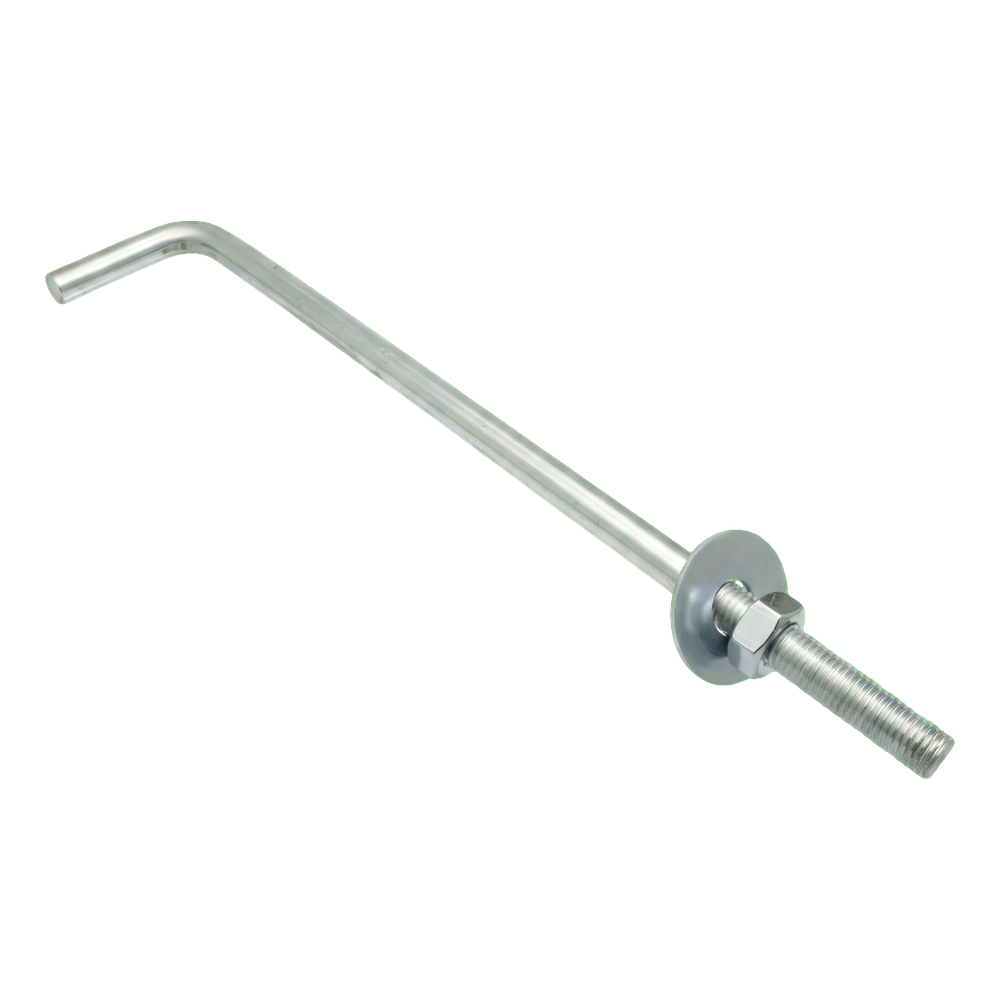

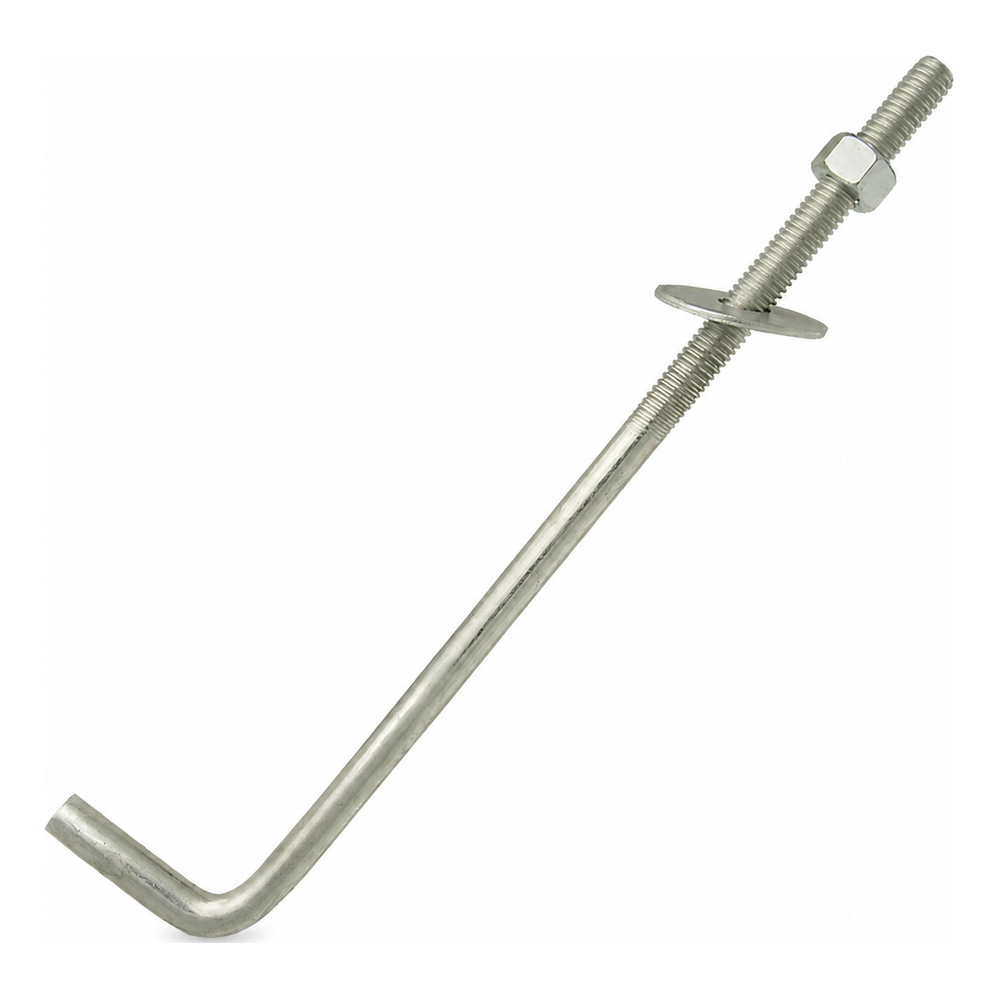

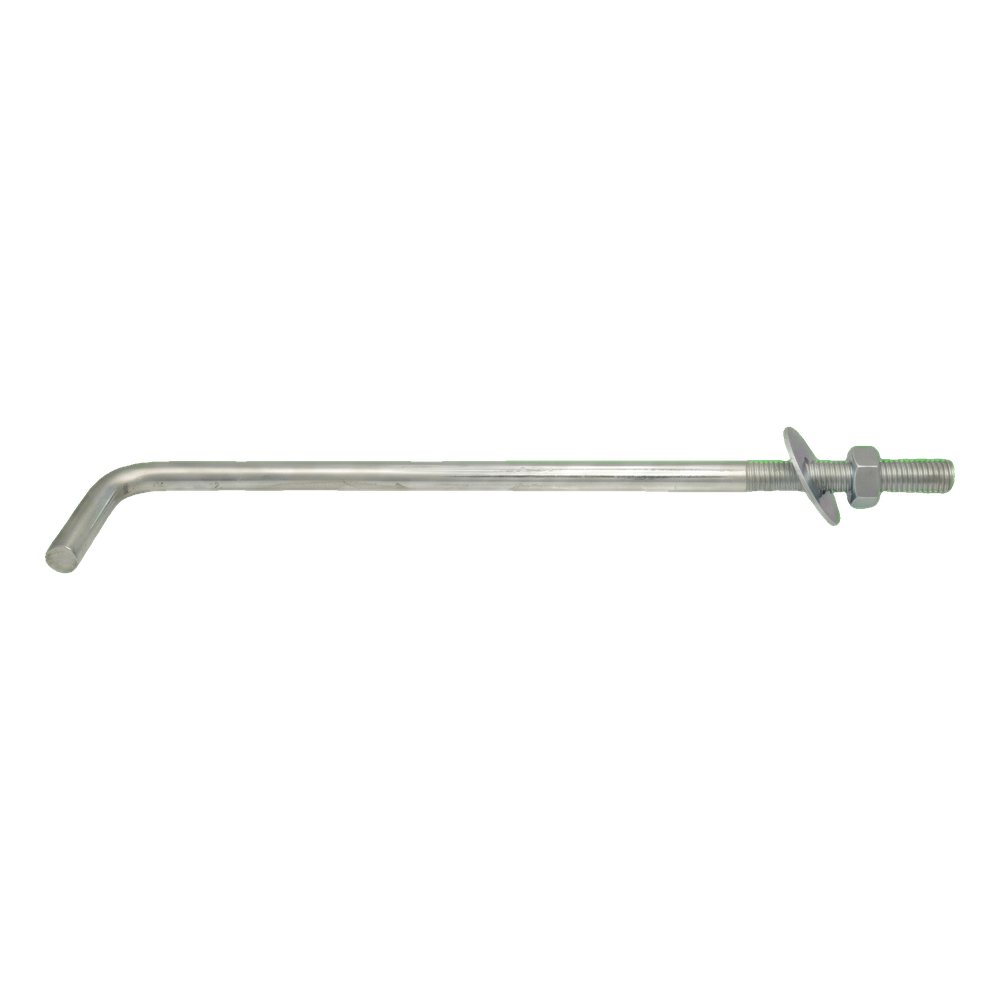

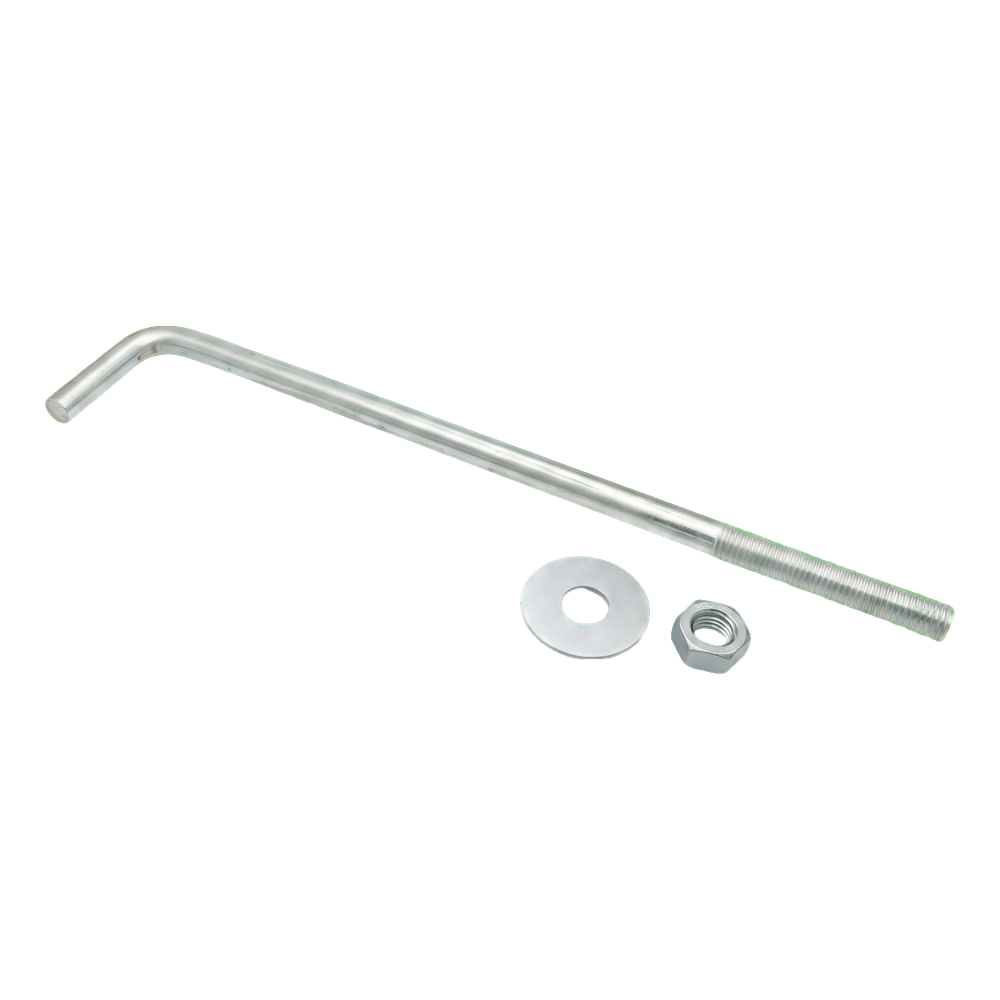

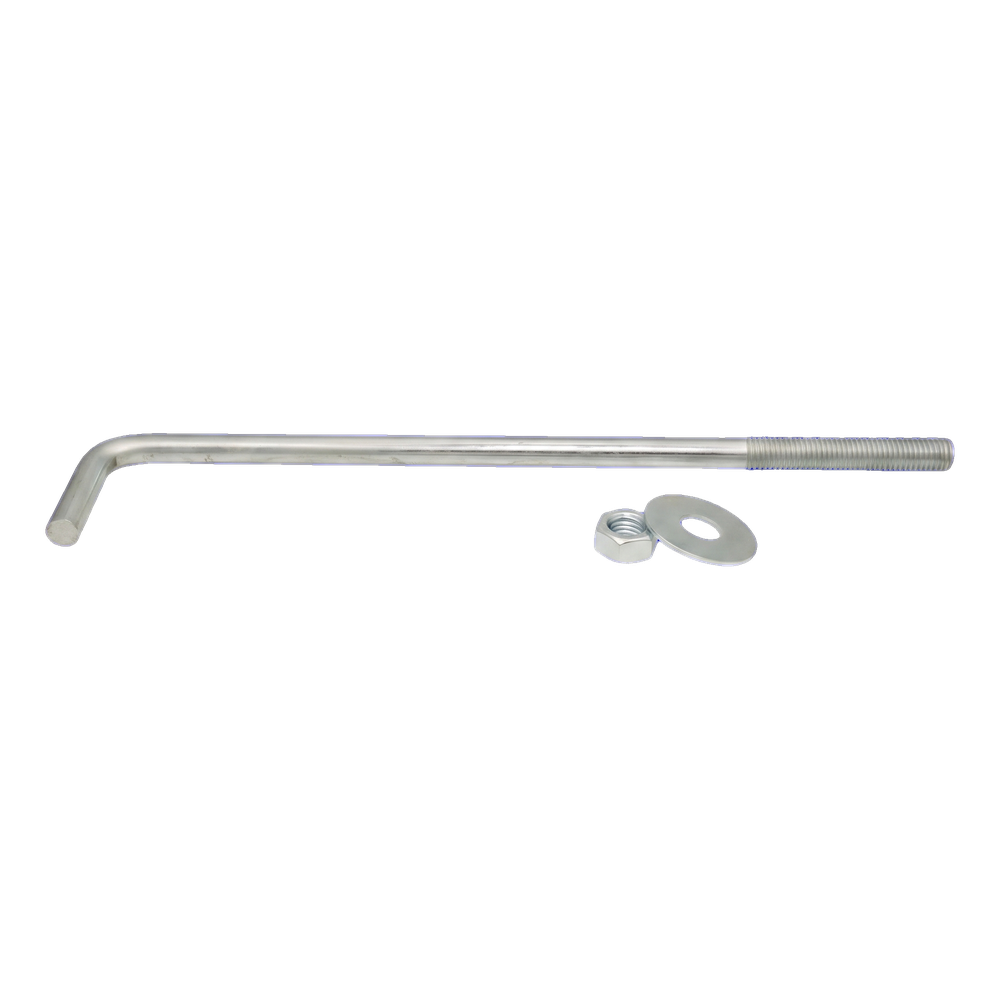

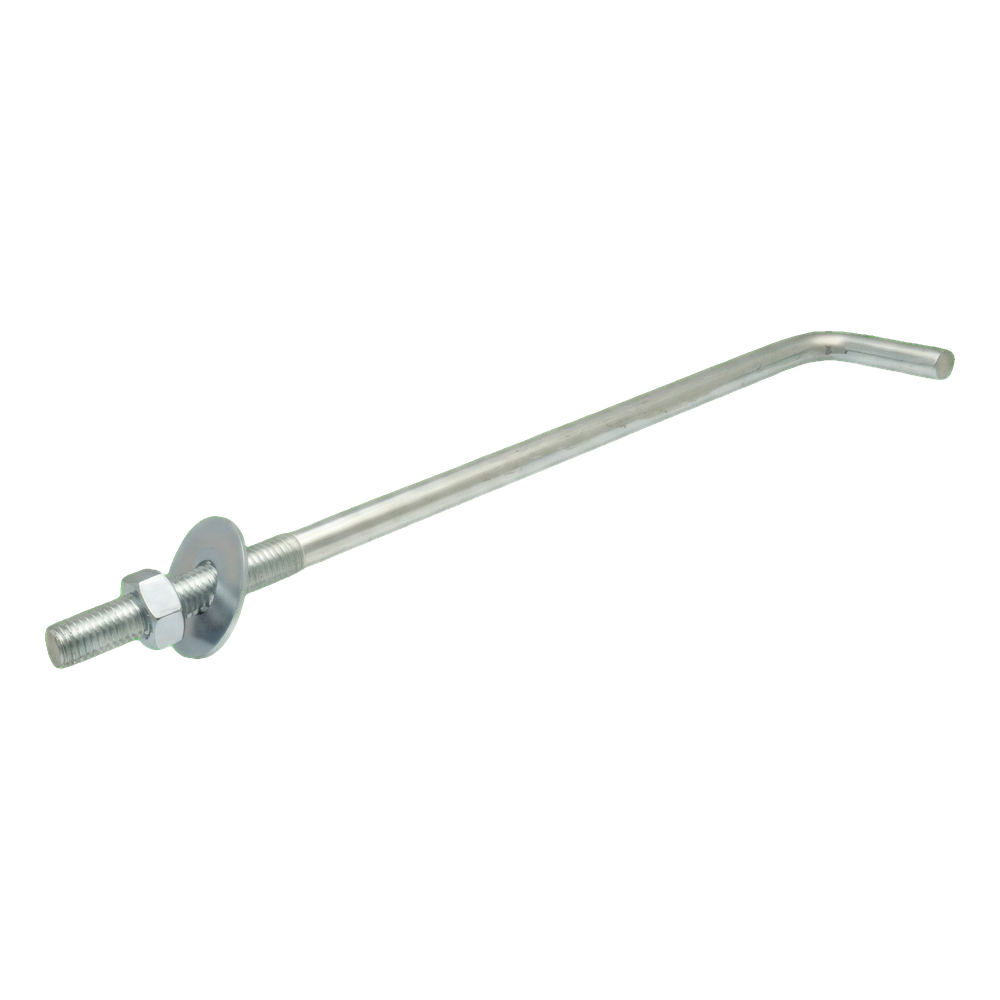

Le revêtement galvanisé protège l'acier contre la corrosion, ce qui est particulièrement important dans la zone de contact entre le béton et le bois, exposée aux infiltrations d'humidité. Le connecteur est vendu complet — avec un écrou M16 en acier et une rondelle visibles sur les photos du produit.
Conception

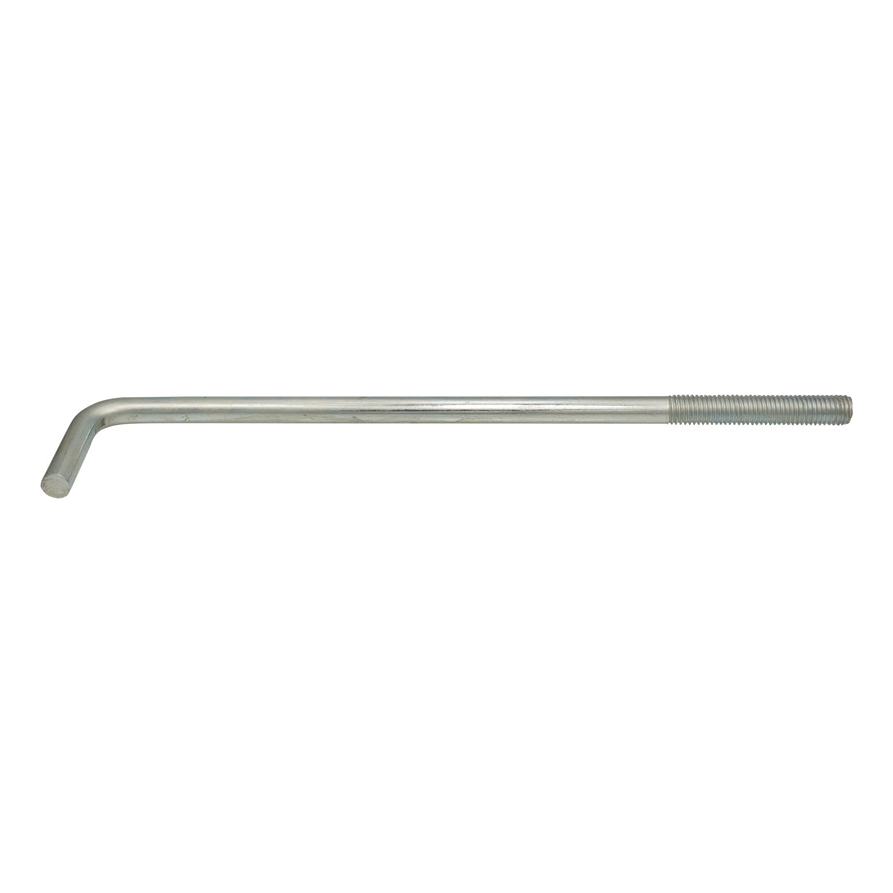

La tige a la forme d'une barre coudée à angle droit (type L). Le coude constitue l'ancrage noyé dans le béton — après mise en place dans le coffrage et coulage du béton, il empêche l'arrachement du connecteur. À l'extrémité opposée est taillé un filetage métrique M16, sur lequel se visse l'écrou qui plaque la sablière par l'intermédiaire de la rondelle. Le dessin technique présente les cotes : L — longueur totale, L1 — longueur de la partie filetée, A — longueur du bras coudé, ØD — diamètre de la tige, R — rayon de pliage, M — filetage.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 450 |
| Revêtement | Zinguée |
| Matériau | Acier |
