Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14 × 300 mm, noire
produit indisponible
ajouter à la liste de souhaits
Description

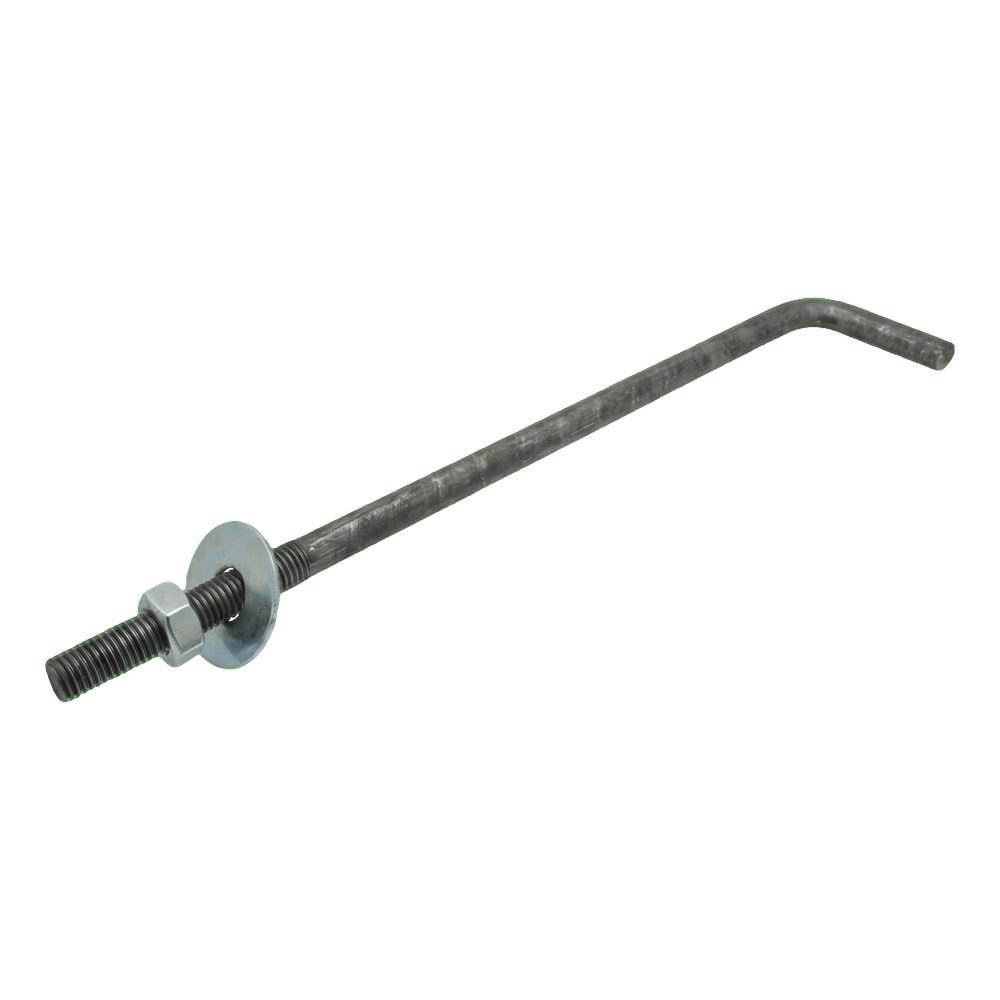

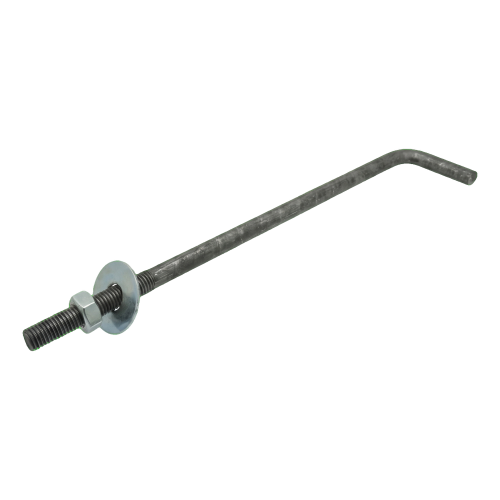

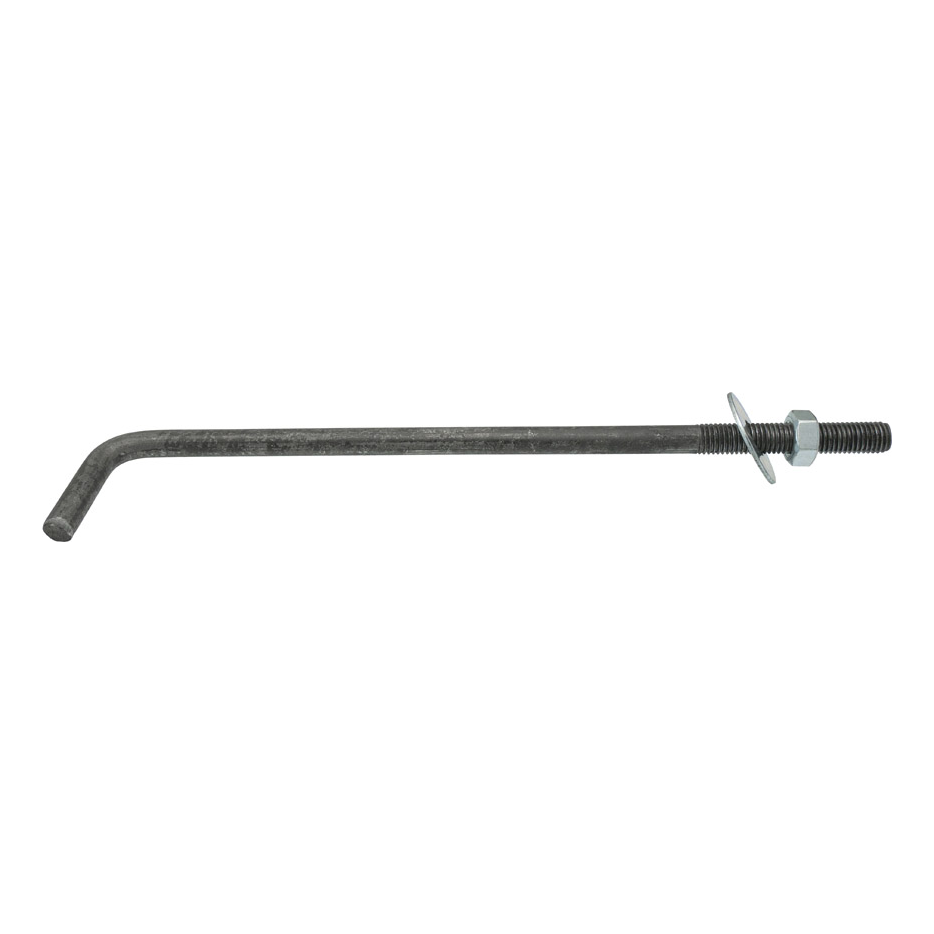

Boulon d'ancrage coudé type L (ancrage pour sablière) M14 × 300 mm, noir
Ancrage pour sablière type L (boulon d'ancrage coudé, boulon en crosse) destiné à la fixation durable des sablières en bois dans un chaînage en béton. La tige coudée avec filetage M14 et d'une longueur de 300 mm assure un ancrage fiable dans le béton, et la livraison avec écrou et rondelle permet un montage immédiat, sans avoir besoin de commander des éléments de fixation supplémentaires.
Applications
- Ancrage de sablières dans les structures de toiture
- Fixation d'éléments en bois sur un chaînage en béton armé
- Assemblages bois-béton dans la construction résidentielle et agricole
- Installation de structures porteuses pour systèmes photovoltaïques sur toitures en pente
Conception et principe de fonctionnement

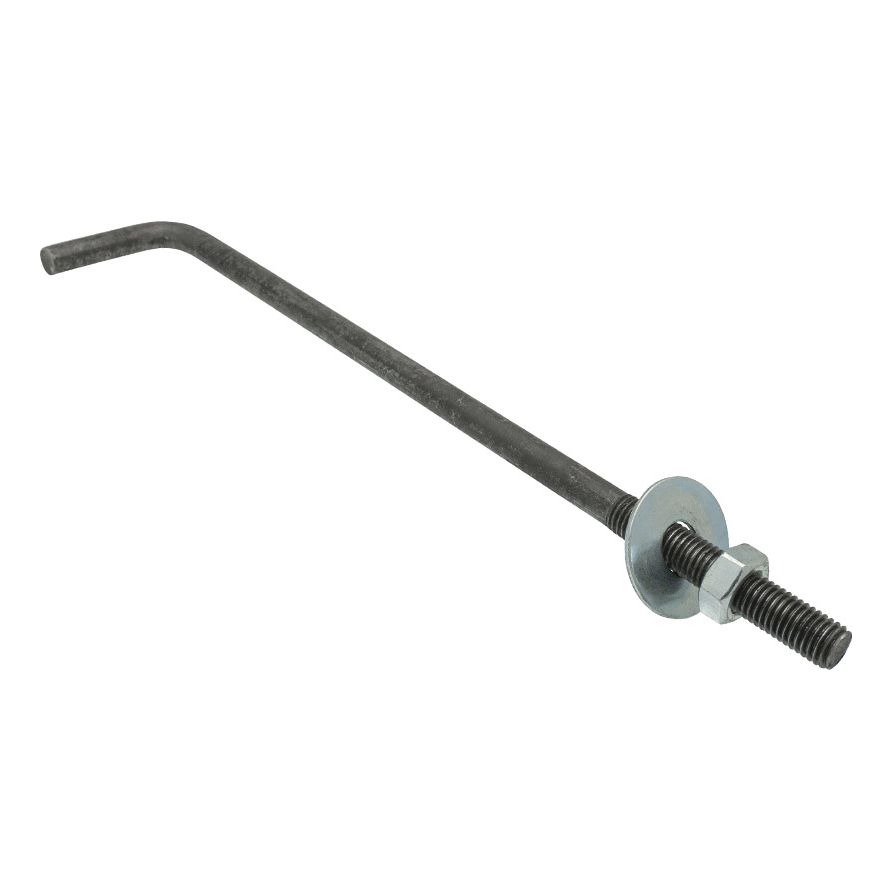

L'ancrage se compose d'une tige en acier coudée à angle droit en forme de L. La partie coudée (crochet) est noyée dans le béton du chaînage et, après la prise du béton, assure la résistance à l'arrachement. Sur le bras droit est taillé un filetage métrique M14, sur lequel se visse l'écrou qui serre la sablière par l'intermédiaire de la rondelle. Le plan technique présente les cotes principales : L – longueur totale, A – longueur du crochet, ØD – diamètre de la tige, L1 – longueur du filetage, M – taille du filetage et R – rayon de courbure.
La finition de la tige en version noire (sans revêtement anticorrosion) signifie que l'élément est destiné à être noyé dans le béton — la partie scellée dans le béton est protégée par l'enrobage de béton. L'écrou et la rondelle sont galvanisés, ce qui assure la résistance à la corrosion dans la zone d'assemblage avec la sablière.
Données techniques
| Type de filetage | M14 |
| Longueur [mm] | 300 |
| Revêtement | Acier noir (sans revêtement) |
| Matériau | Acier |
