Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×500 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description

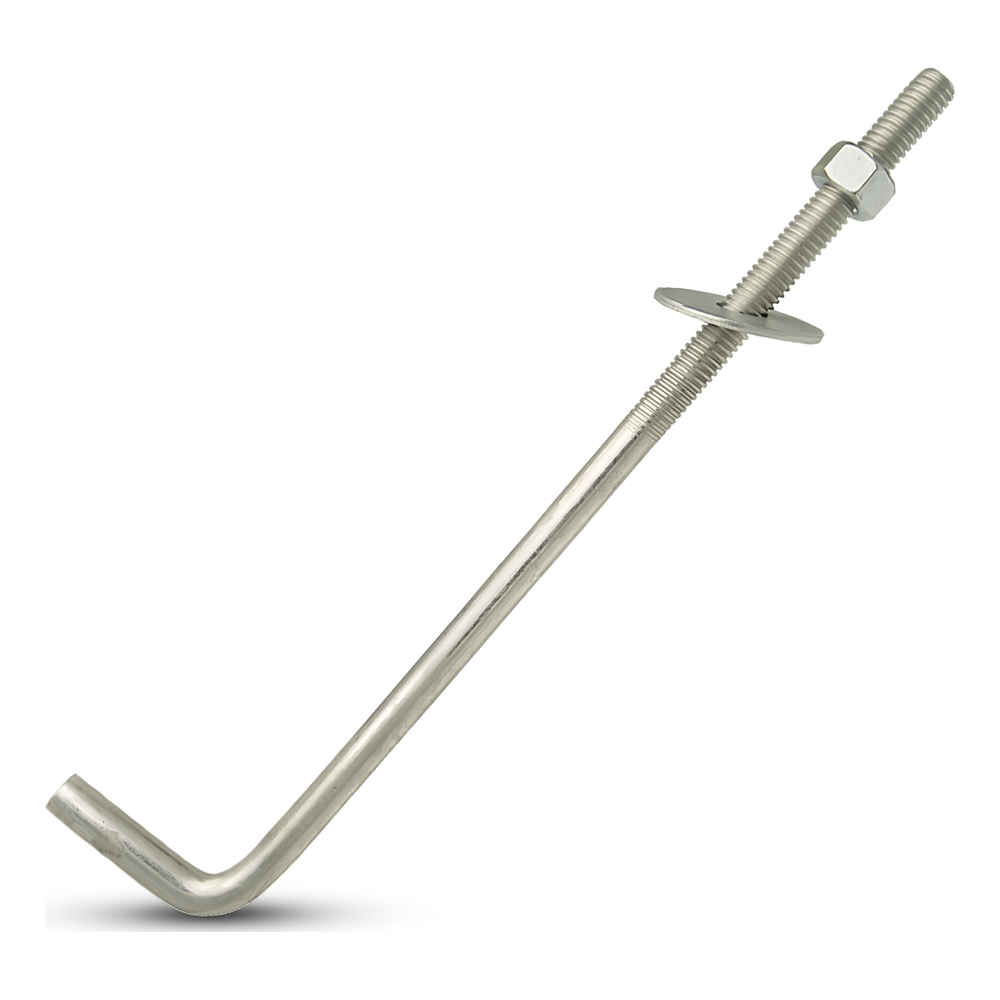

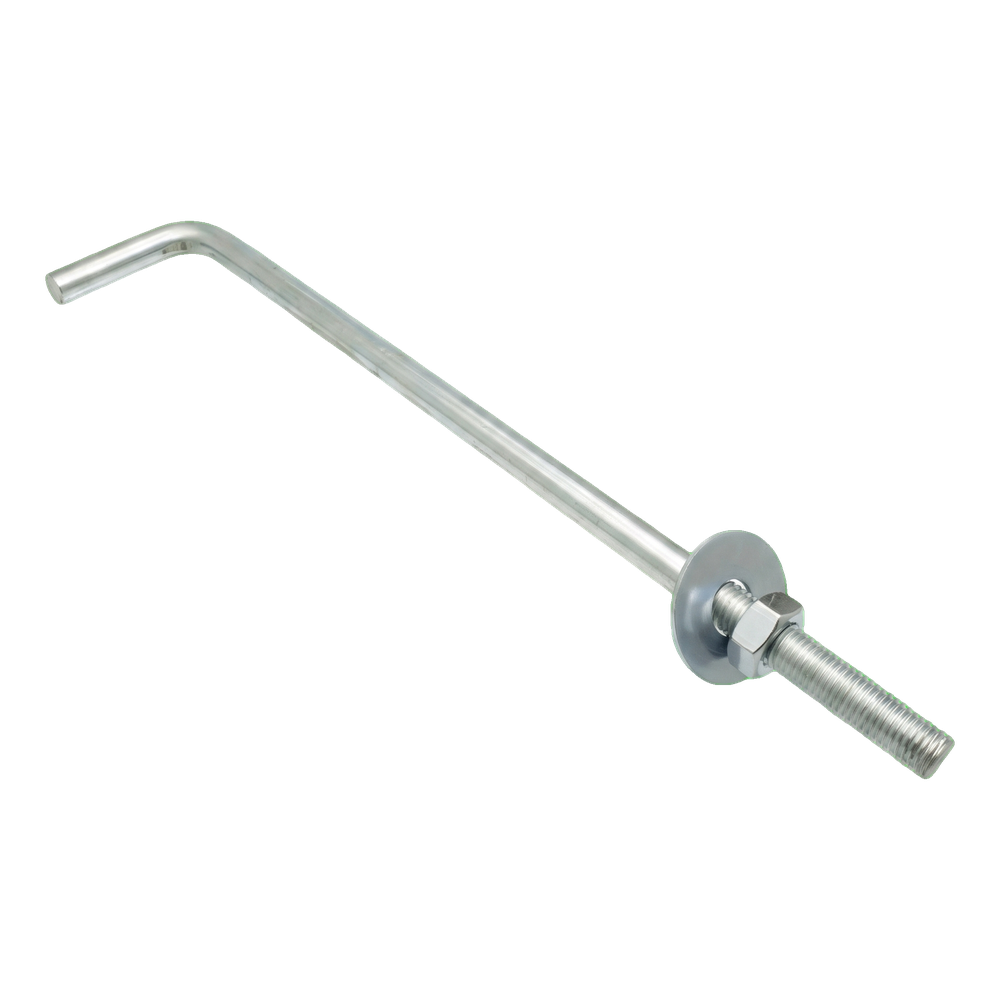

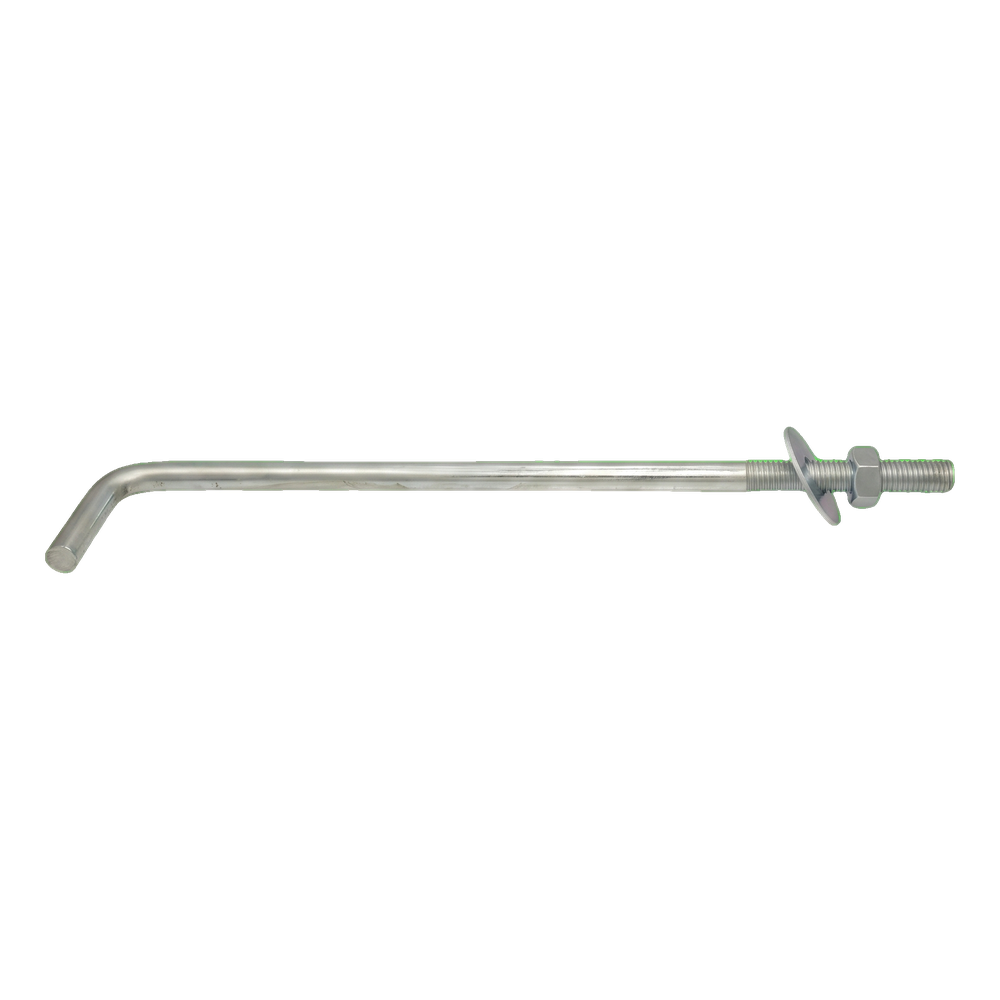

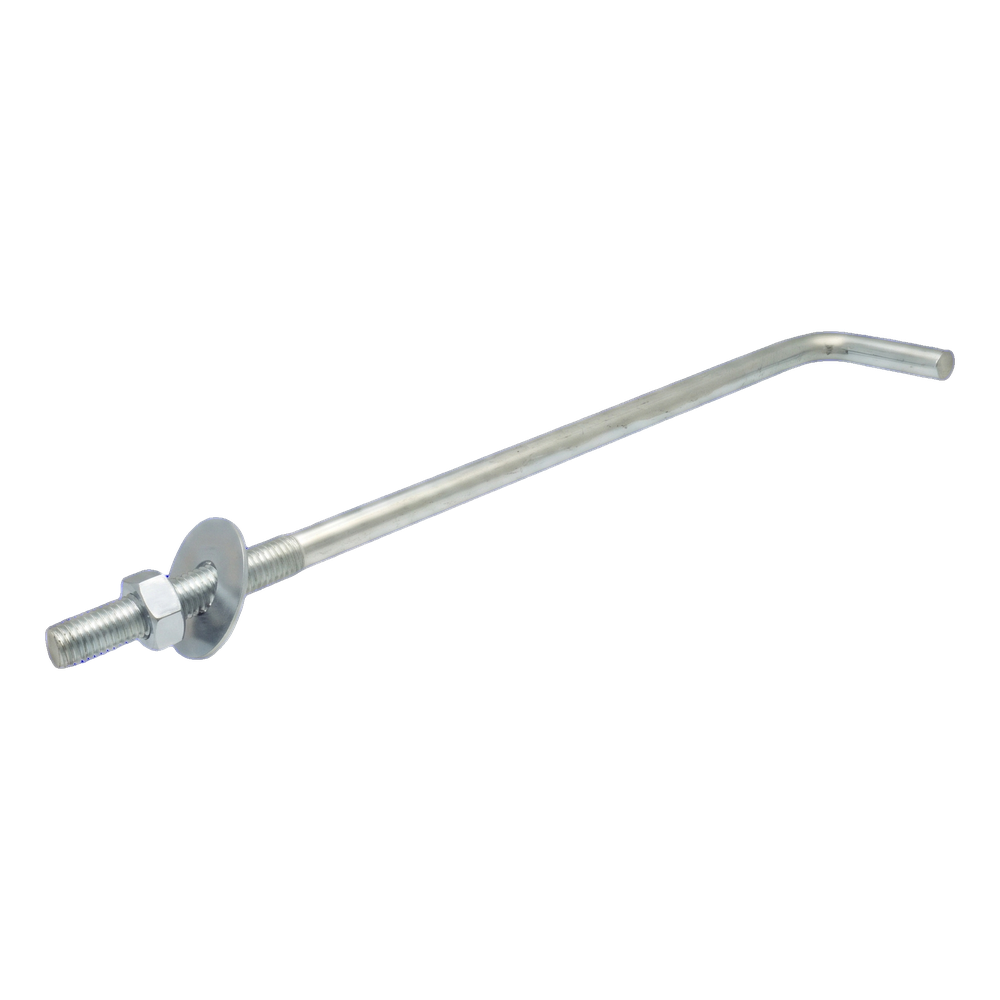

Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×500 mm – galvanisée
Tige d'ancrage coudée en L (boulon à crochet) est un connecteur fileté en acier à extrémité recourbée, destiné à l'ancrage durable des sablières et autres éléments en bois dans les chaînages en béton. Le coude en forme de L assure un ancrage sûr dans le béton, et le filetage M12 permet un réglage précis du serrage de la sablière après la prise du béton.
Applications
- Ancrage des sablières dans les chaînages en béton armé de bâtiments d'habitation et agricoles
- Fixation des lisses basses en bois de structures à ossature
- Ancrage d'éléments de structure en bois dans les fondations et les planchers en béton
- Liaison des éléments de charpente avec la structure maçonnée

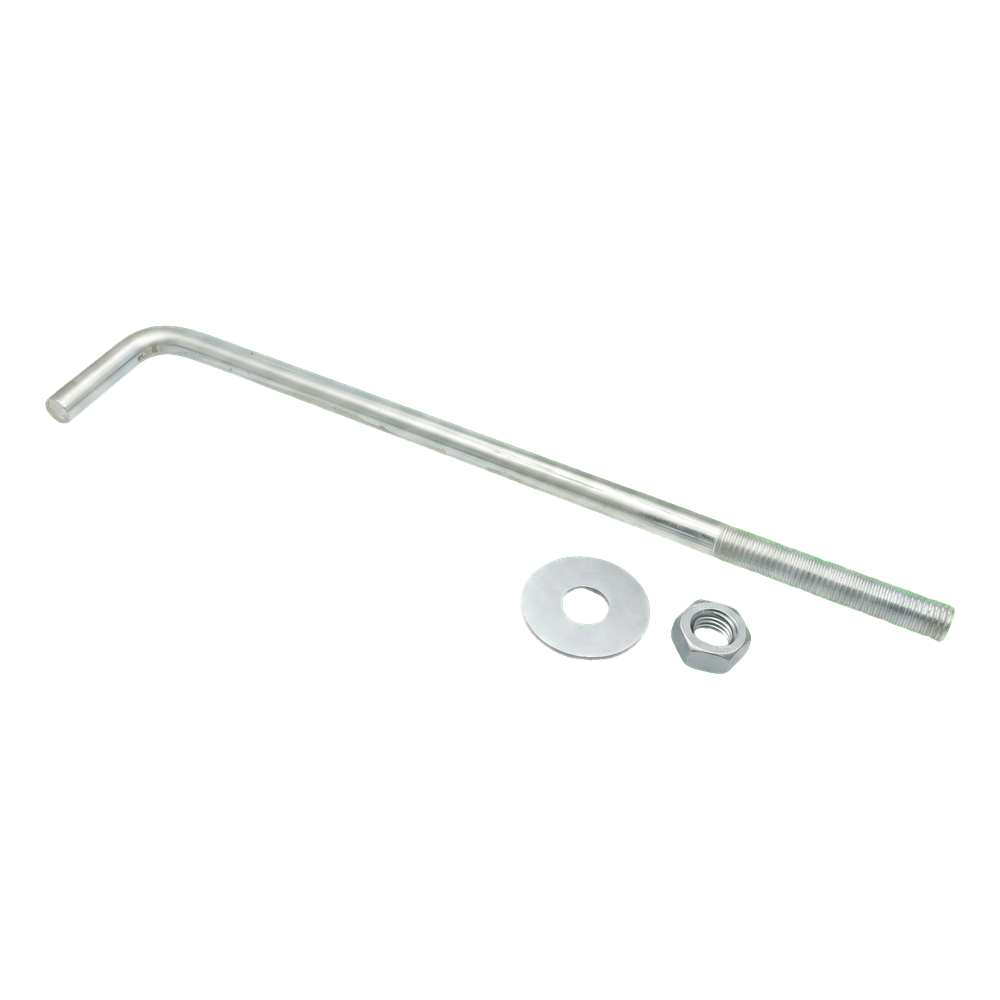

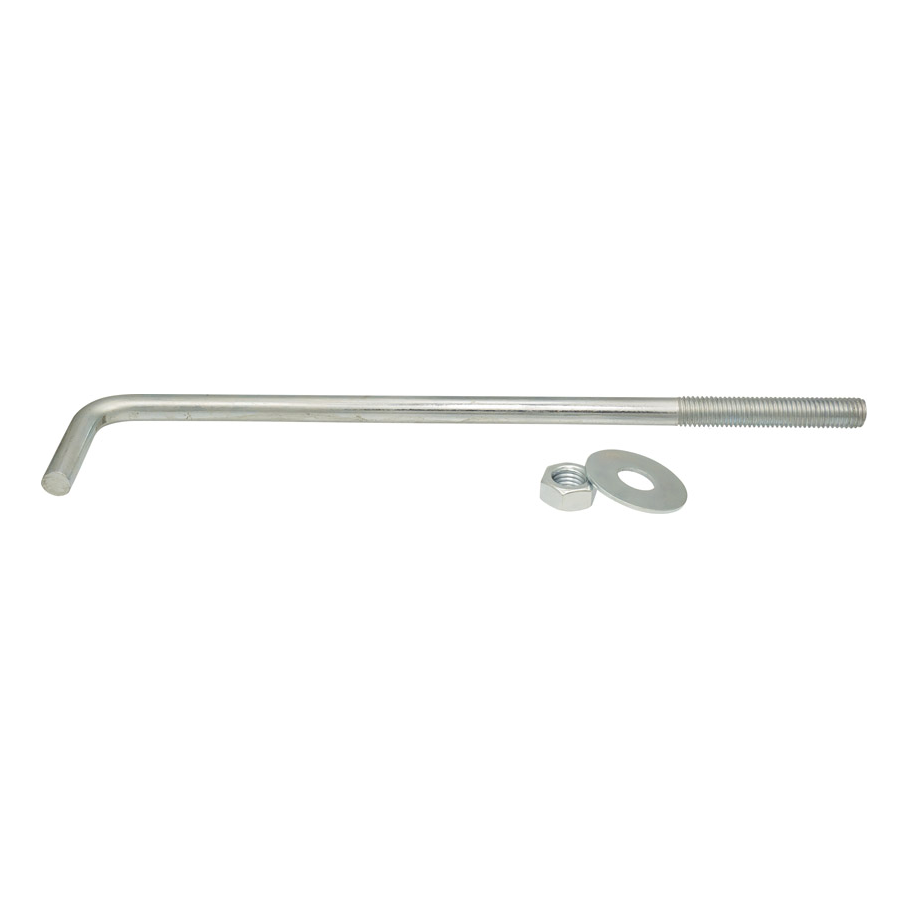

La tige d'ancrage est livrée complète avec écrou et rondelle ronde : une fois la tige scellée dans le béton frais et le béton durci, vous pouvez fixer immédiatement la sablière, sans devoir chercher d'accessoires supplémentaires. Le revêtement galvanisé protège le connecteur contre la corrosion pendant le séchage du béton et tout au long de sa durée de service.
Conception et dimensions
Le connecteur se présente sous la forme d'une tige d'acier coudée à angle droit : le bras court (cote A) est noyé dans le béton, tandis que le bras long (cote L) traverse l'orifice de la sablière et se termine par un filetage métrique M12 de longueur L1. Le schéma technique indique également le rayon de courbure R, le diamètre de la tige ØD et le chanfrein à l'extrémité du filetage, qui facilite le vissage de l'écrou. La tige d'ancrage est positionnée dans le coffrage avant le coulage du béton : l'extrémité coudée doit être orientée vers le bas et noyée dans le béton à une profondeur adéquate, de sorte que la partie filetée dépasse du chaînage sur une hauteur suffisante pour serrer la sablière avec l'écrou et la rondelle.
Données techniques
| Type de filetage | M12 |
| Longueur [mm] | 500 |
| Revêtement | Zinguée |
| Matériau | Acier |
