Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×350 mm – galvanisée
produit indisponible
ajouter à la liste de souhaits
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×350 mm – galvanisée

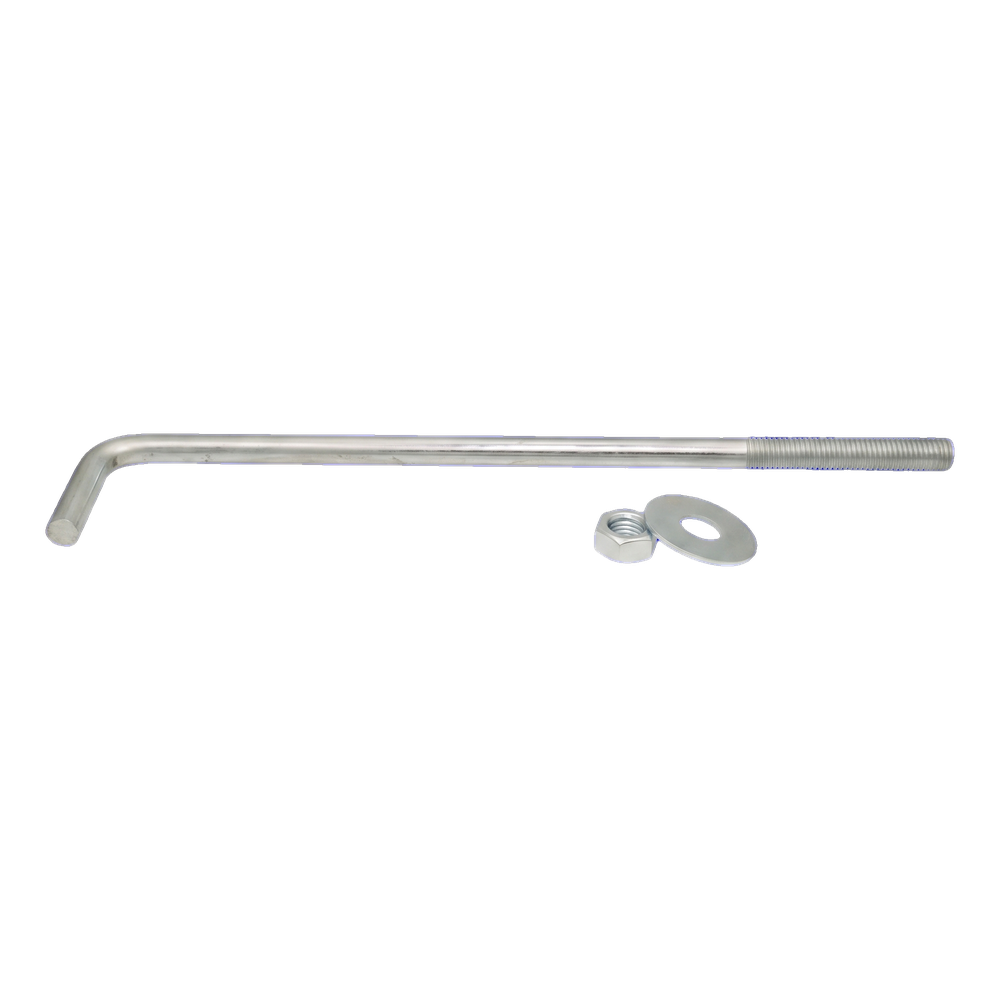

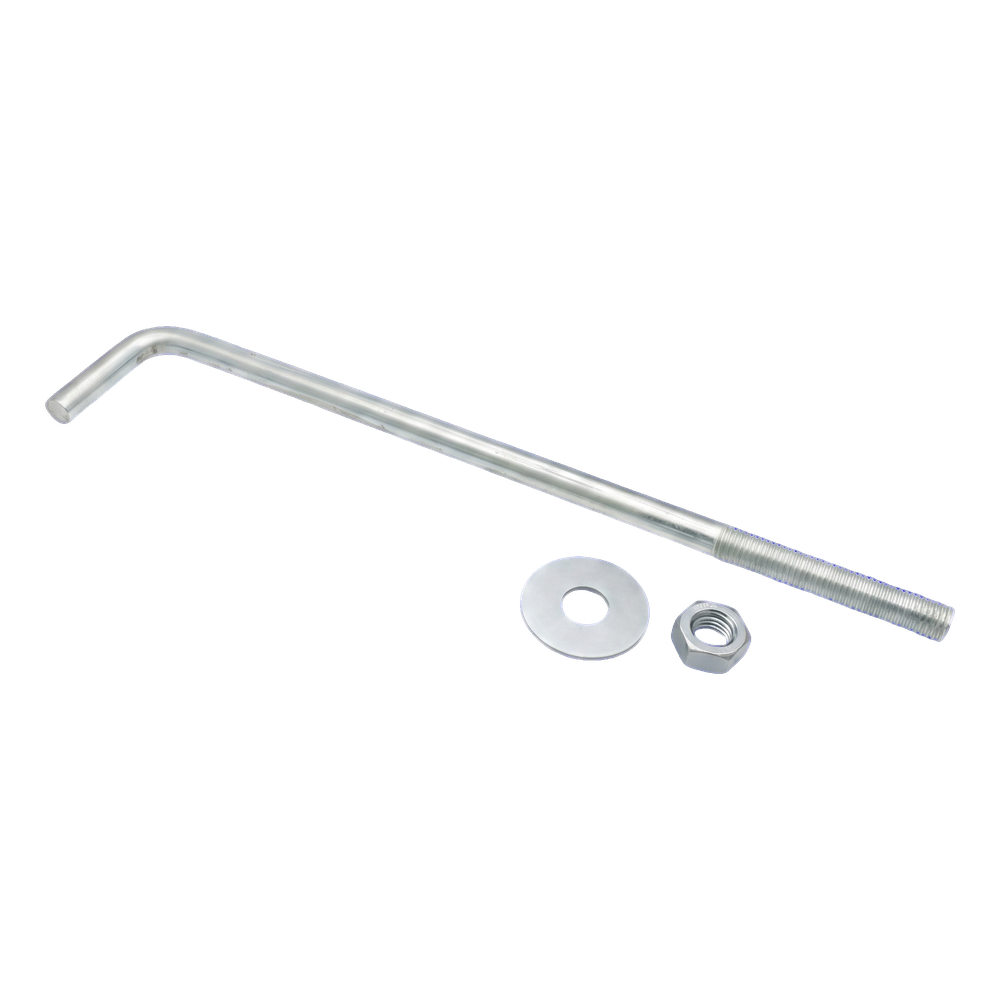

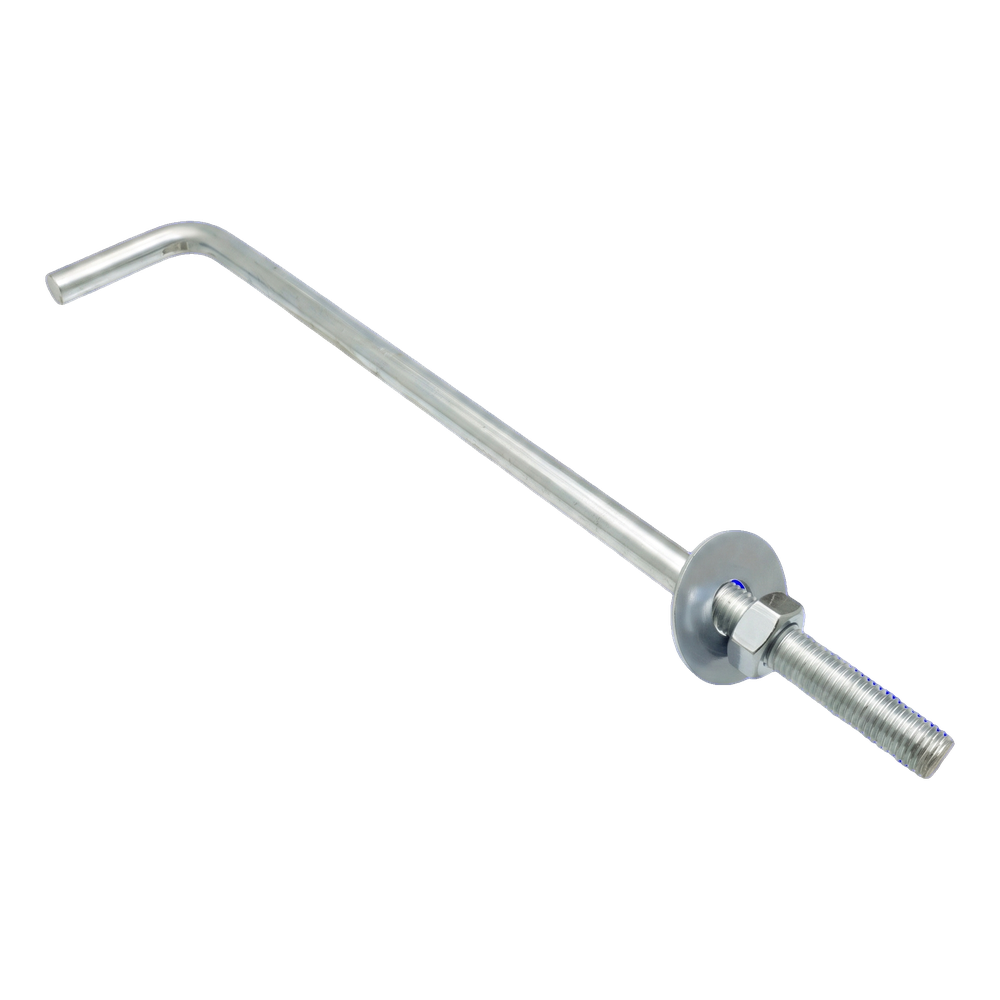

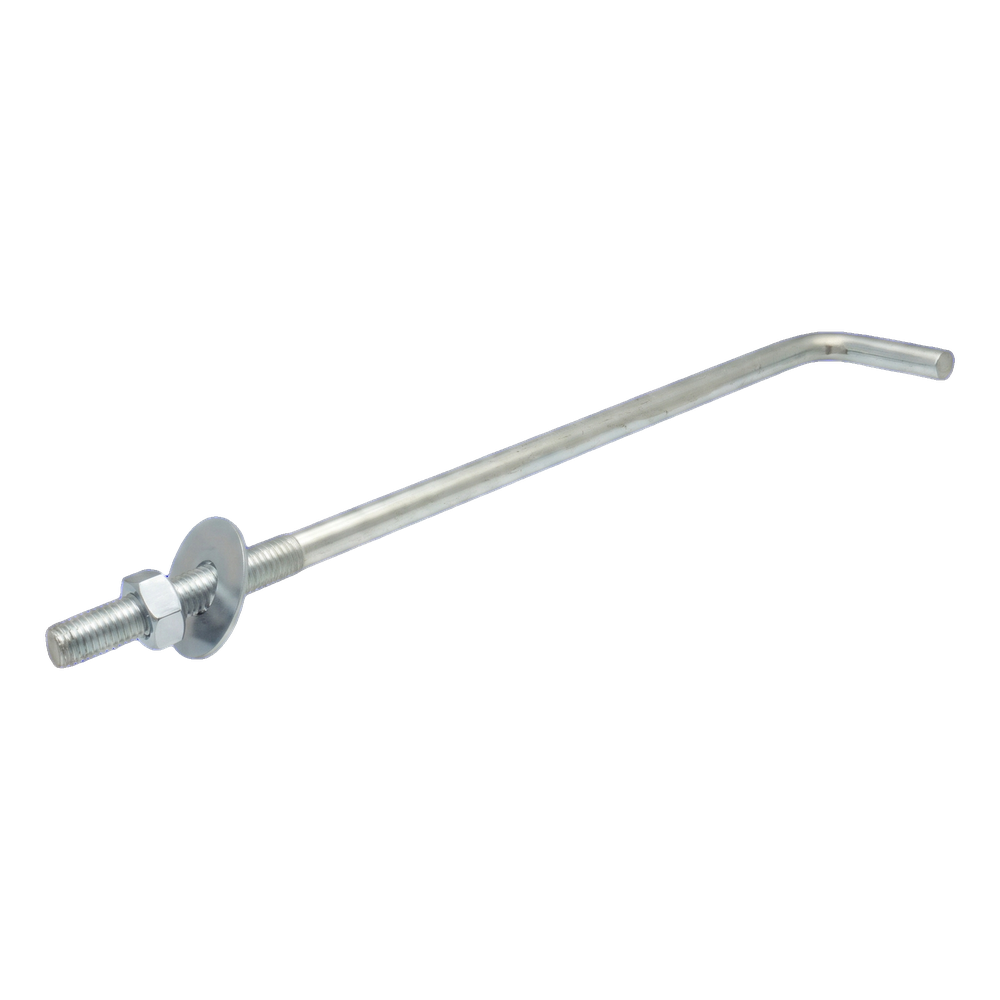

Tige d'ancrage coudée en L (boulon d'ancrage coudé) sert à ancrer durablement la sablière dans un chaînage en béton. La tige coudée avec filetage M12 d'une longueur de 350 mm est scellée dans le béton frais du chaînage — une fois le béton pris, la partie filetée dépasse du chaînage et permet de serrer la sablière à l'aide d'un écrou avec rondelle. L'élément est livré avec un écrou hexagonal et une rondelle ronde, ce qui facilite la préparation des matériaux sur le chantier.
Applications
- Fixation des sablières aux chaînages en béton armé dans la construction à ossature et la construction traditionnelle
- Ancrage de lisses basses en bois et de poutres structurelles dans le béton
- Montage de sous-structures de toiture — charpentes traditionnelles et préfabriquées
Conception de la tige d'ancrage

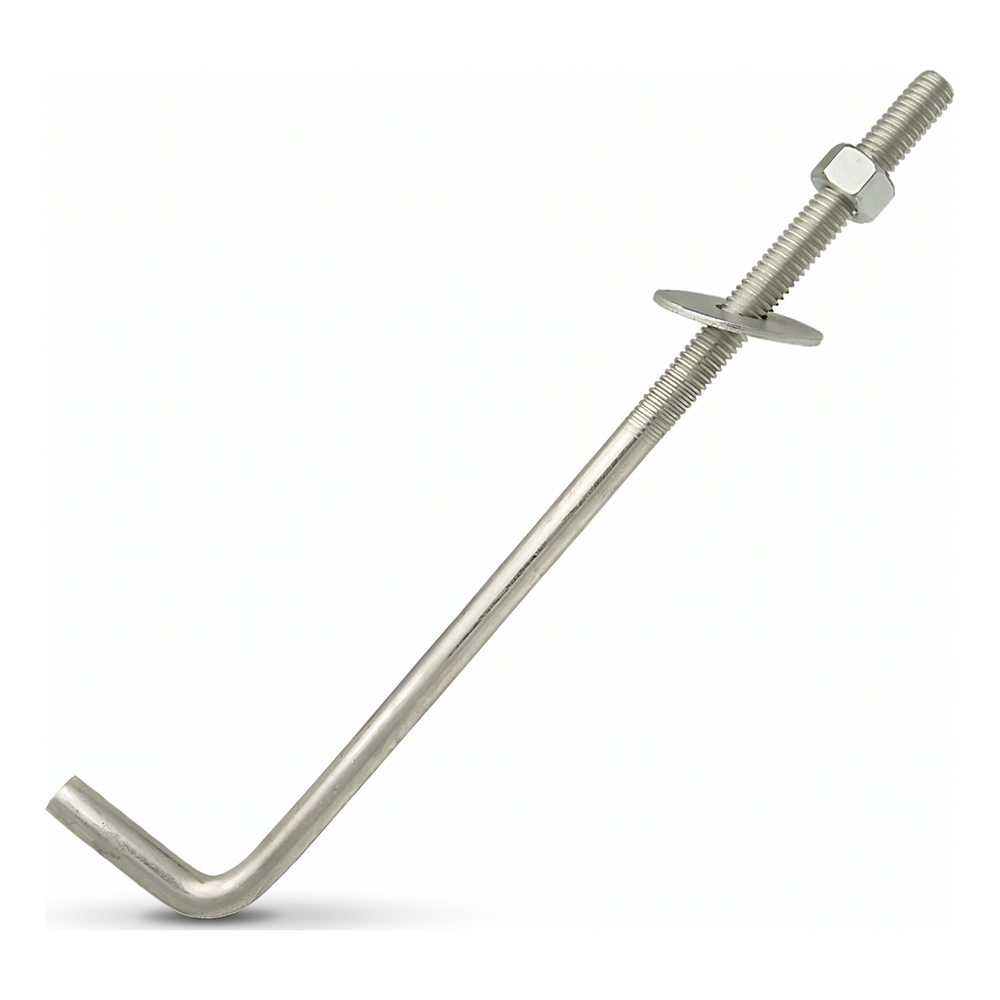

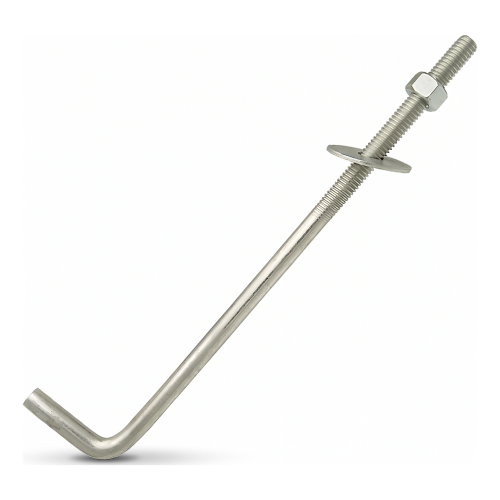

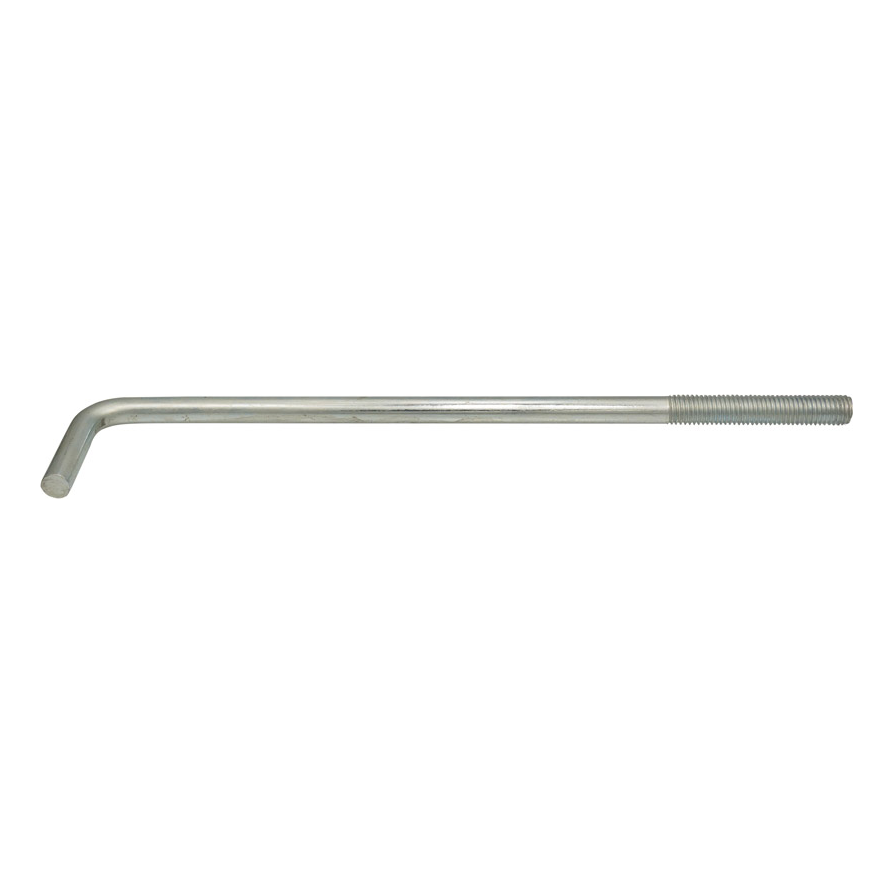

La tige a la forme d'un L — la partie inférieure coudée (bras vertical A) est noyée dans le béton et assure l'ancrage mécanique. Le tronçon droit de la tige se termine par un filetage métrique M12 sur la longueur L1, avec un chanfrein facilitant le vissage de l'écrou. Le plan technique indique les repères suivants : L — longueur totale, A — hauteur du bras coudé, ØD — diamètre de la tige, R — rayon de cintrage, L1 — longueur de la partie filetée, M — taille du filetage.
La surface galvanisée assure une protection contre la corrosion dans le milieu alcalin du béton frais ainsi que pendant le stockage sur le chantier. Le coude à 90° garantit un ancrage sûr dans le chaînage — les efforts d'arrachement sont transmis au béton par un crochet mécanique, et pas uniquement par frottement.
Données techniques
| Type de filetage | M12 |
| Longueur [mm] | 350 |
| Revêtement | Zinguée |
| Matériau | Acier |
