Système de verrières M12. 3 éléments, pour tirant fi 12mm, verre 8-17,52mm (aisi304, universel, satin)

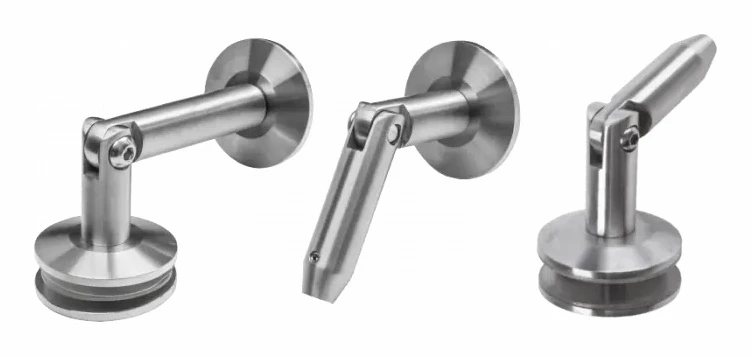

Le kit se compose de trois connecteurs usinés avec précision, formant un système complet de fixation d'auvent en verre avec tirant. Le verre n'est pas en contact direct avec les supports — les joints de serrage en caoutchouc fournis avec le kit protègent les panneaux tout en maintenant le verre en position correcte. La conception universelle permet l'installation sur différents types de bâtiments, et en cas d'isolation plus épaisse sur la façade, il est possible d'utiliser une platine de montage supplémentaire, ce qui rend le système particulièrement flexible.

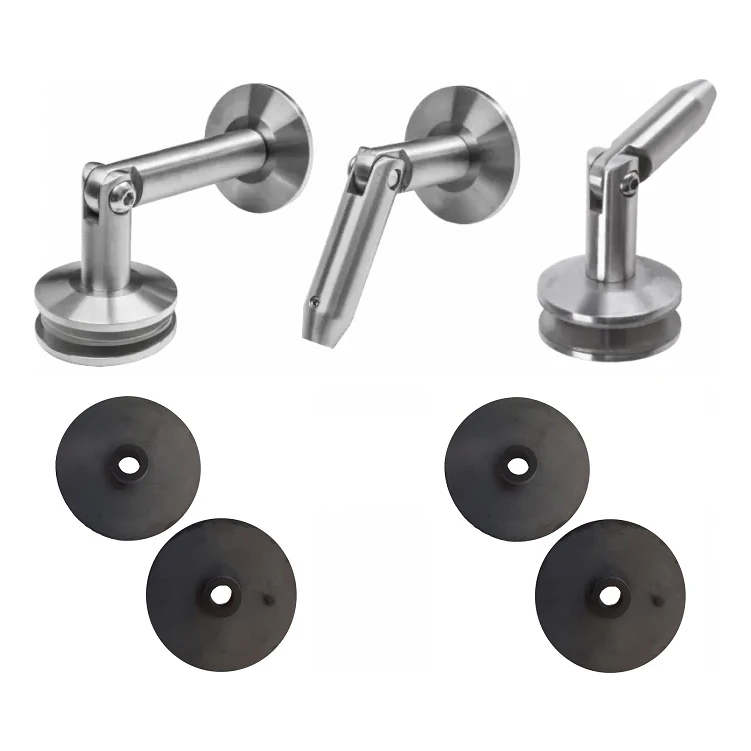

• Connecteur mur–verre avec kit de joints de serrage
• Connecteur verre–tirant M12 avec kit de joints de serrage
• Connecteur tirant M12–mur

Le kit ne comprend pas : les panneaux de verre, les tirants ni les autres éléments non mentionnés ci-dessus. Le tirant fileté M12 (tige en acier inoxydable) doit être sélectionné séparément — les longueurs disponibles sont 1 m, 1,2 m et 1,5 m. Le tirant est fixé dans la façade, puis tendu jusqu'à l'obtention de la position optimale de l'auvent en verre, garantissant ainsi sa stabilité.

Spécifications techniques

• Matériau : acier inoxydable AISI 304
• Finition de surface : satiné
• Filetage du tirant : M12
• Filetage des vis de fixation murale et vitrée : M10
• Épaisseur du verre : 8–17,52 mm
• Longueur (L) : 130 mm
• Poids du kit : 1,6 kg
• Diamètre des perçages dans le verre : Ø18 mm
• Angle de montage du tirant : 95°
• EAN : 5901289674263

Dimensionnement et schéma de montage

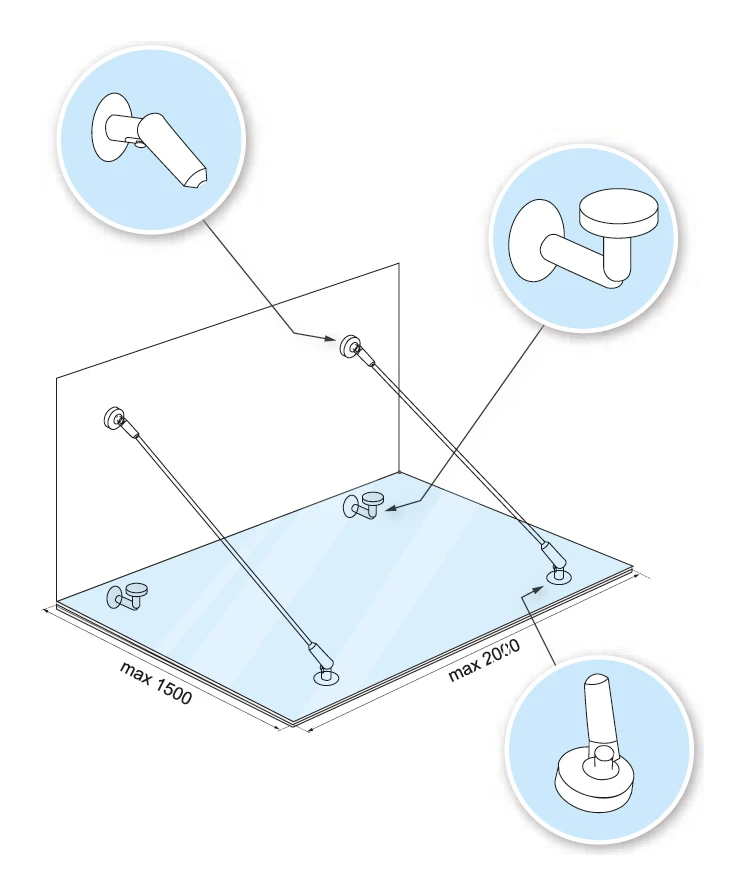

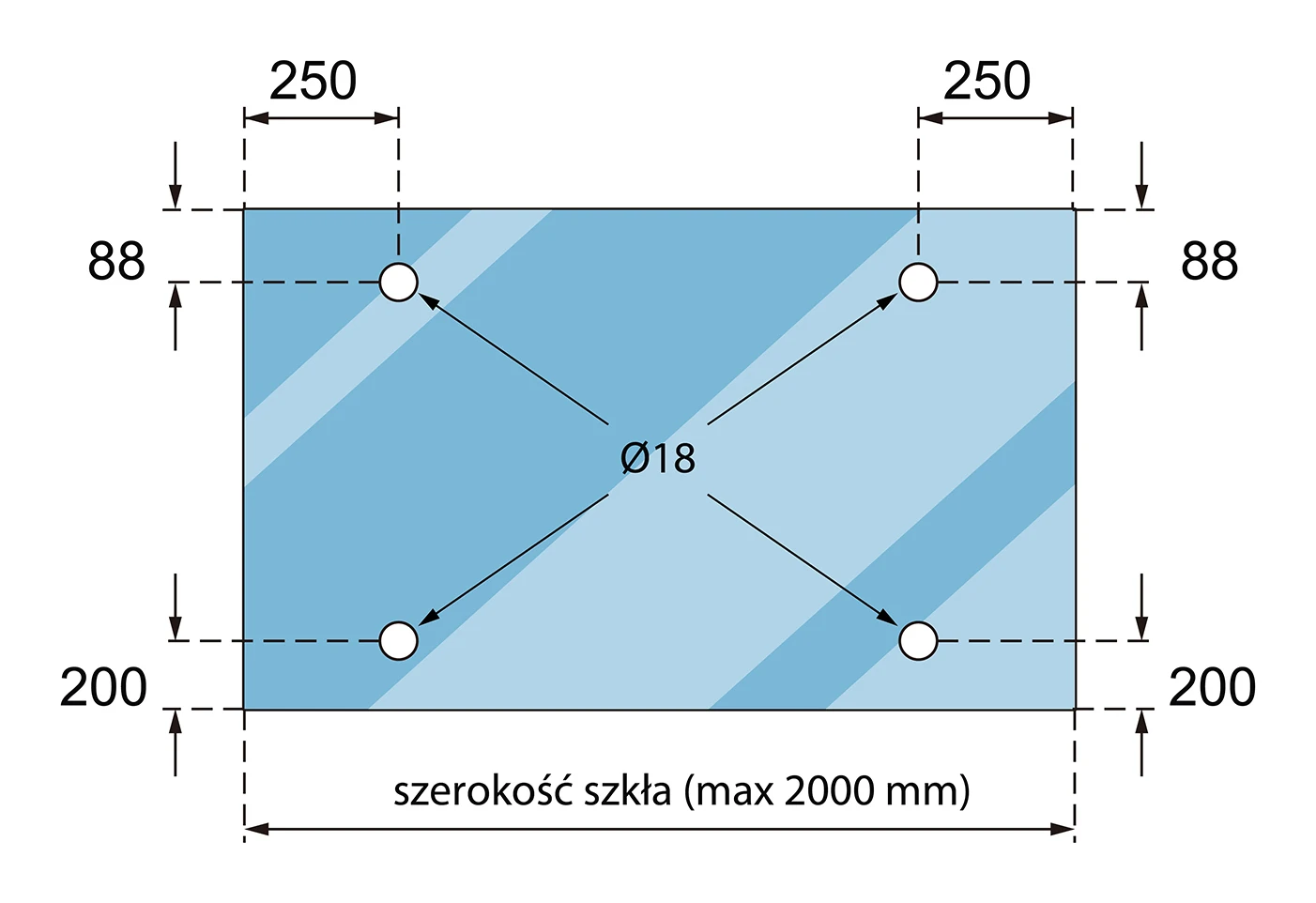

Le positionnement correct des perçages dans le panneau de verre est essentiel pour la stabilité et la sécurité de la structure. Les schémas ci-dessous illustrent la disposition recommandée des points de fixation ainsi que les dimensions maximales admissibles du verre.

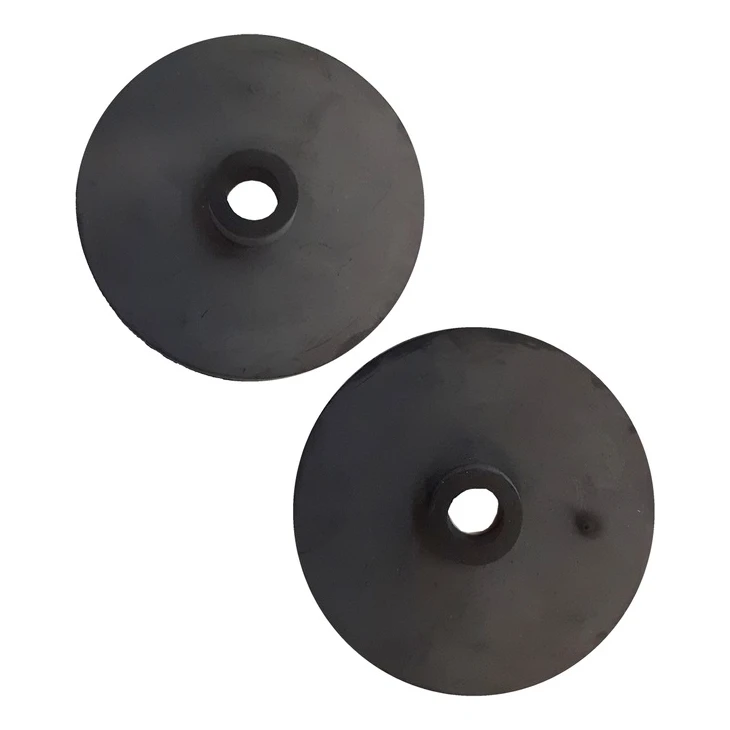

Les joints de serrage en caoutchouc protègent les panneaux de verre contre tout contact direct avec les éléments métalliques des connecteurs, éliminant ainsi le risque de fissures et assurant un maintien stable du verre. Un kit de joints est fourni avec chaque connecteur en contact avec le verre.

En raison du niveau de difficulté élevé de l'installation des verrières en verre, il est recommandé de confier les travaux de pose à une équipe de montage qualifiée, disposant d'une expérience dans la manipulation du verre trempé et des systèmes à tirants.
