Système de verrières M10 tirant 3 éléments fi 10 mm verre 8-17,52 mm AISI 304 satiné

Le système se compose de trois connecteurs de précision en acier inoxydable AISI 304 avec finition satinée, garantissant durabilité et esthétique sur le long terme. Chaque élément dispose d'un trou de fixation dissimulé, conférant à l'ensemble un caractère élégant et minimaliste. Le verre n'est pas en contact direct avec le métal — le kit comprend des joints en caoutchouc qui protègent le panneau tout en le maintenant en position optimale.

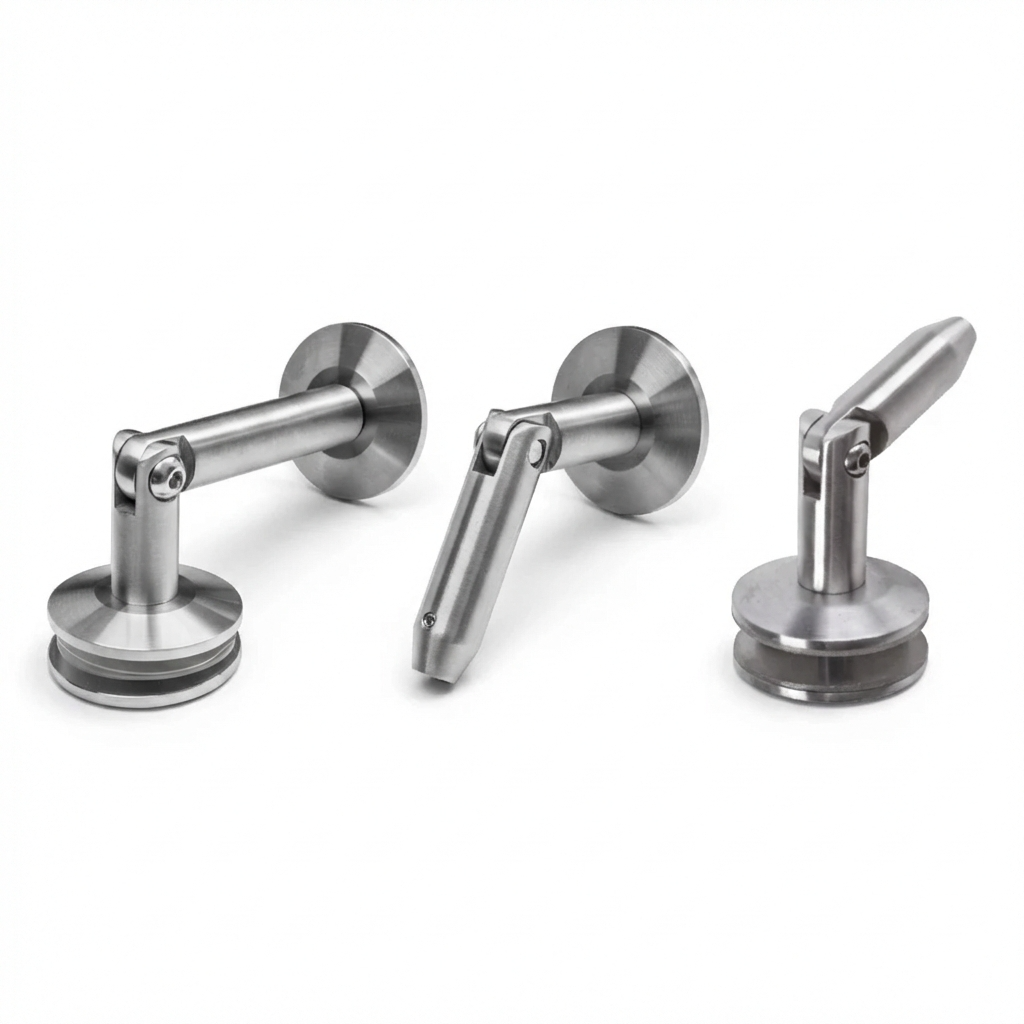

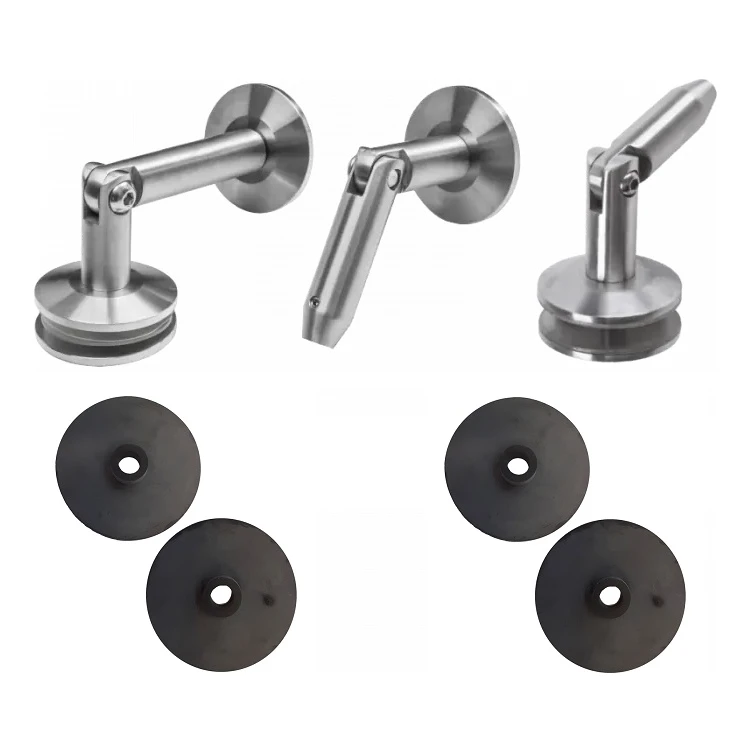

Contenu du kit

• Connecteur mur–verre avec jeu de joints en caoutchouc
• Connecteur verre–tige de tension avec jeu de joints en caoutchouc
• Connecteur tige de tension–mur

Le kit ne comprend ni panneau de verre ni tiges de tension — ces éléments sont à sélectionner séparément. Les tiges de tension à filetage M10 sont disponibles en trois longueurs : 1 m, 1,2 m et 1,5 m, et sont fabriquées en acier inoxydable.

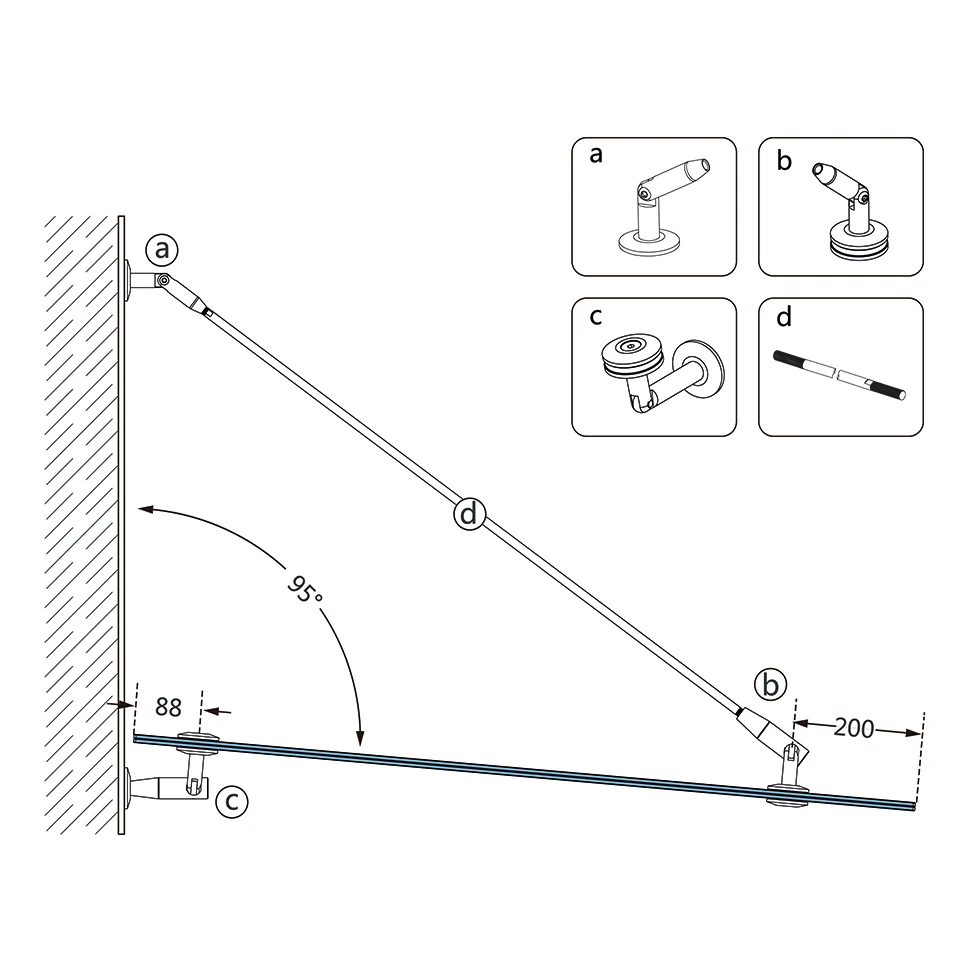

Principe de montage

La tige de tension est fixée à la façade du bâtiment via le connecteur tige–mur (élément a), puis tendue jusqu'à obtenir la position optimale de l'auvent. Le connecteur mur–verre (élément c) maintient le bord inférieur du panneau à 88 mm de la façade, tandis que le connecteur verre–tige (élément b) transfère les charges vers la tige de tension. La plage de réglage de l'angle de la tige est de 95° maximum, permettant d'adapter le système à différentes configurations de montage.

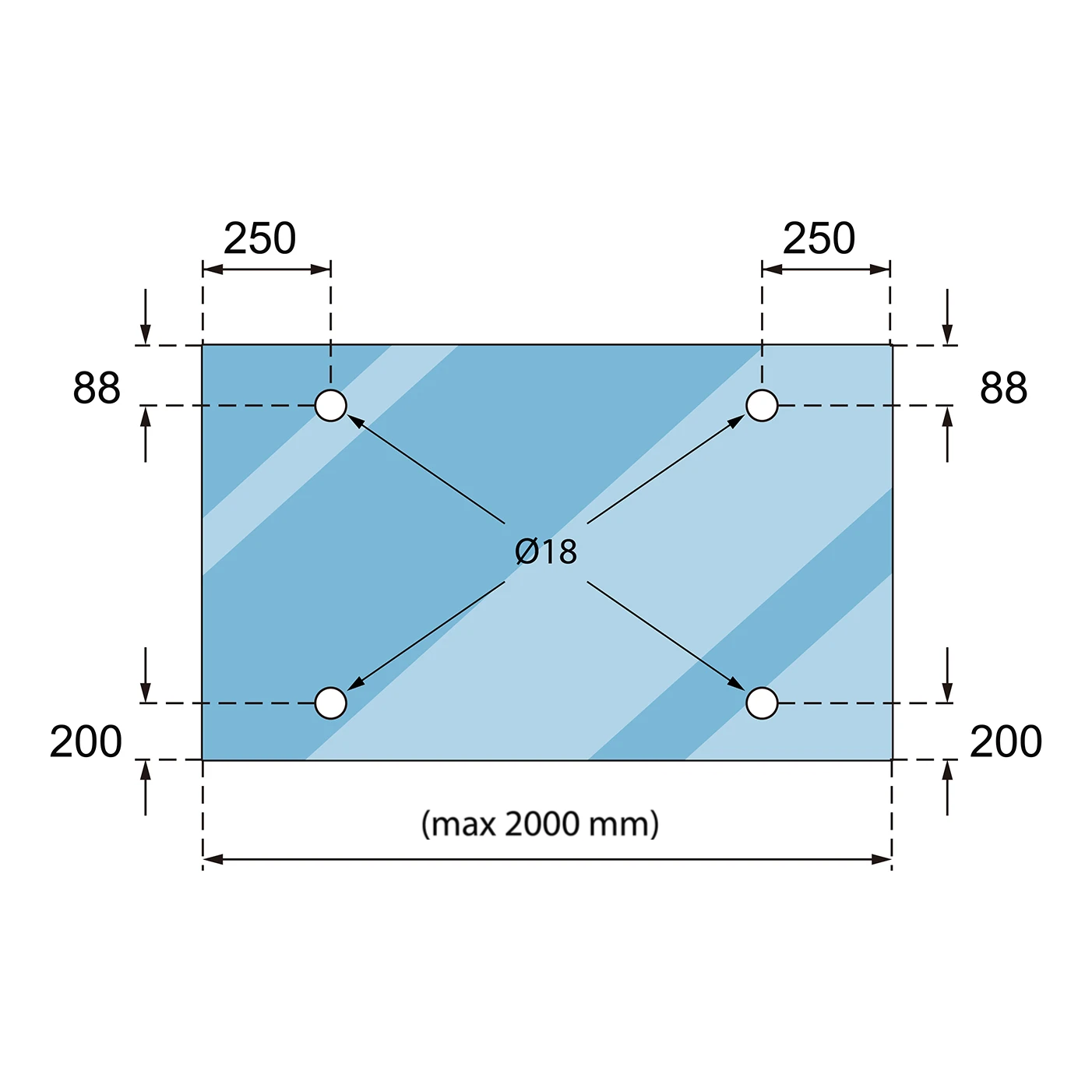

Positionnement des points de fixation dans le verre

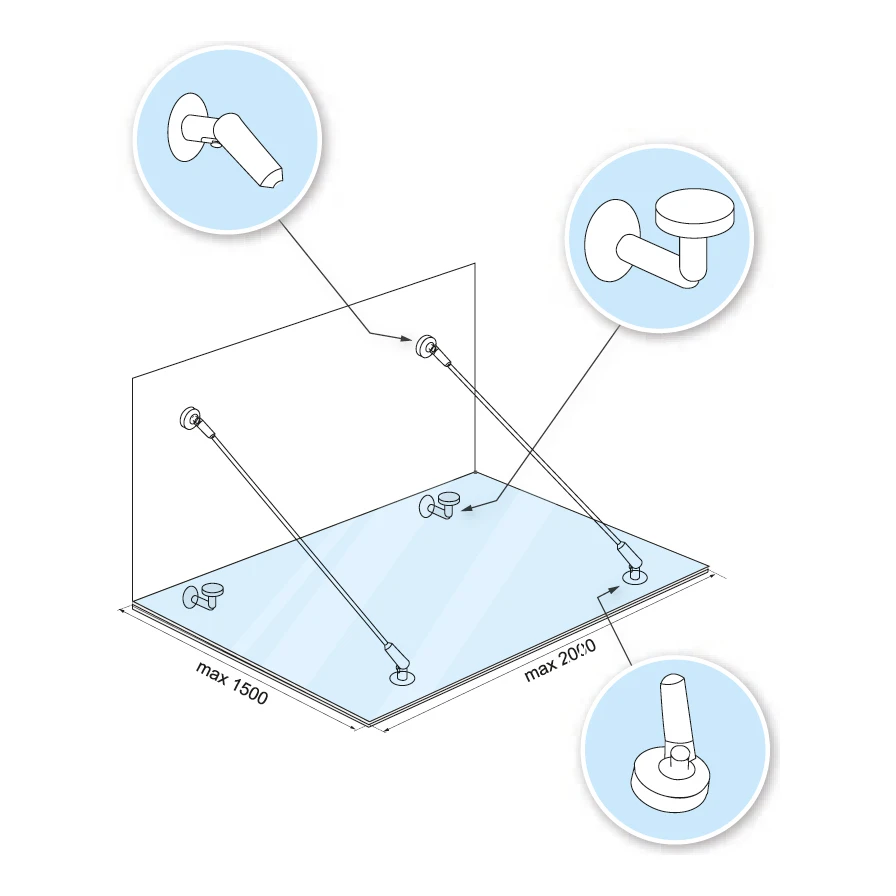

• Largeur maximale du verre : 2000 mm
• Profondeur maximale de l'auvent : 1500 mm
• Trous supérieurs (connecteurs mur–verre) : 88 mm depuis le bord supérieur, 250 mm depuis les bords latéraux
• Trous inférieurs (connecteurs verre–tige) : 200 mm depuis le bord inférieur, 250 mm depuis les bords latéraux
• Diamètre des trous dans le verre : Ø18 mm

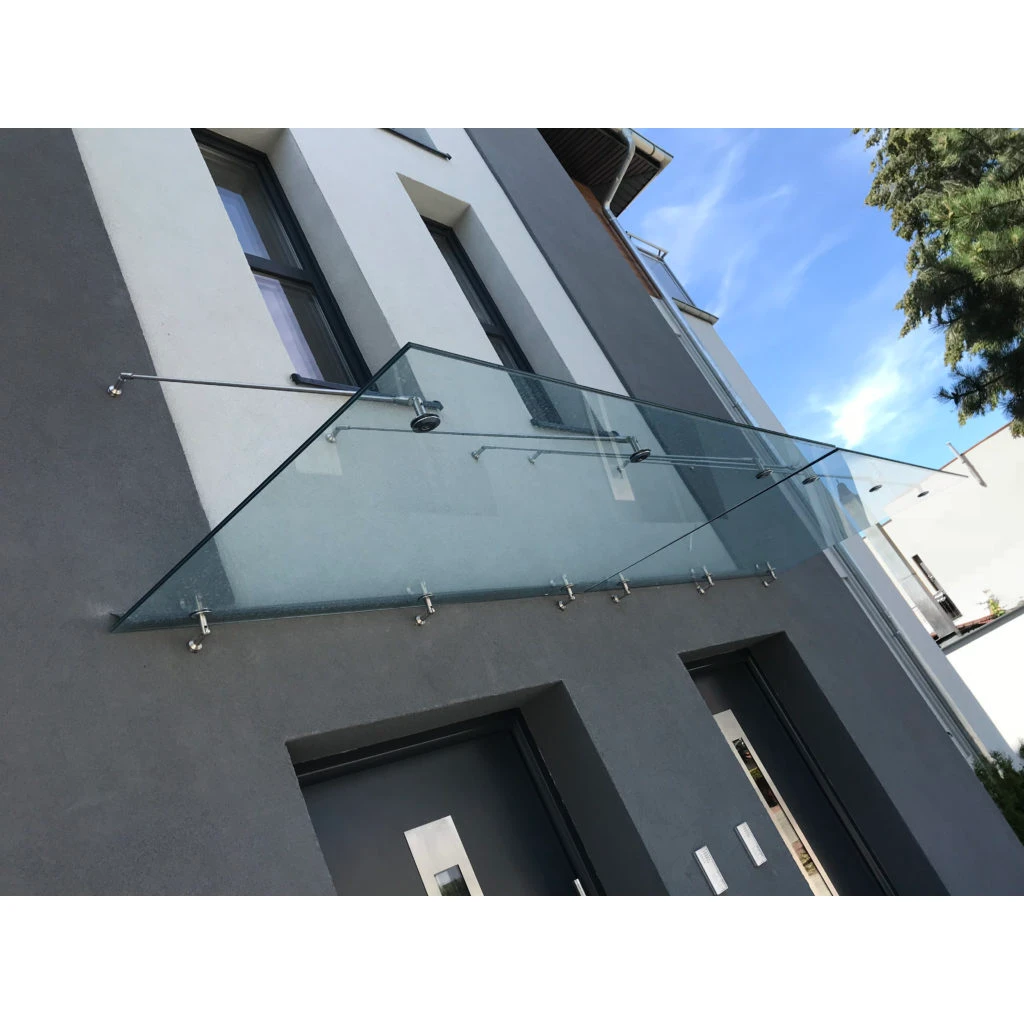

La polyvalence d'utilisation est la caractéristique clé de ce système. Pour les bâtiments dotés d'une isolation thermique épaisse, il est possible d'utiliser une platine de montage supplémentaire, permettant un ancrage sûr des connecteurs dans la maçonnerie porteuse. Le kit convient ainsi aussi bien aux constructions neuves qu'à la rénovation de façades existantes. Les verrières en verre protègent la zone d'entrée des intempéries tout en conférant au bâtiment un caractère visuel moderne et aérien.

Spécifications techniques

• Filetage de la tige de tension : M10
• Épaisseur du verre : 8–17,52 mm
• Vis de fixation murale et vitrée : M9
• Matériau : acier inoxydable AISI 304
• Finition : satinée
• Longueur du connecteur : 130 mm
• Poids du kit : 1,64 kg
