Support trapézoïdal aluminium H-70 avec EPDM 330 mm – type 2 pour tôle trapézoïdale
produit indisponible
ajouter à la liste de souhaits
5
Description

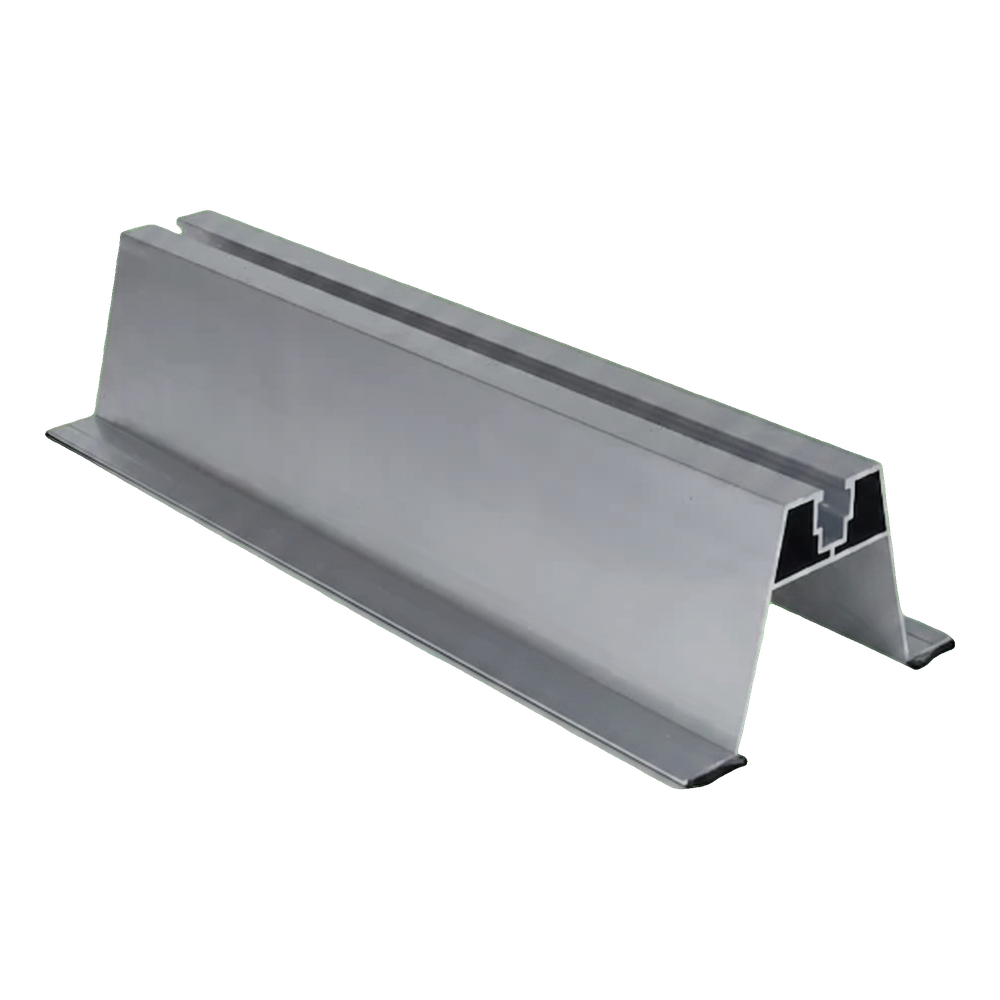

Support trapézoïdal aluminium H-70 avec EPDM 330 mm – type 2 pour tôle trapézoïdale
Le support trapézoïdal H-70 avec EPDM est un profilé de montage en aluminium conçu pour la fixation directe des panneaux photovoltaïques sur les toitures recouvertes de tôle trapézoïdale. La variante type 2 est dédiée aux jonctions de toiture plus hautes — la hauteur du profilé assure une libre circulation de l'air sous les modules, permettant leur refroidissement naturel et leur éloignement de la surface chauffée du toit. Le profilé est équipé d'un canal de montage supérieur, auquel se fixent les clames centrales et d'extrémité au moyen de vis à tête hexagonale creuse et d'écrous carrés. Des joints EPDM sont placés sur les pieds du profilé, atténuant les vibrations, protégeant le revêtement de la tôle contre les rayures et assurant l'étanchéité au point de contact avec la couverture de toit. Les trous pour les vis de fixation sur la tôle sont réalisés sur le chantier — ce qui permet à l'installateur d'adapter l'écartement des trous à l'espacement des nervures du trapèze.
Avantages pour l'équipe de montage
- Une hauteur de 70 mm éloigne le module du toit — meilleure ventilation et températures de fonctionnement plus basses des panneaux
- Le joint EPDM sur les pieds protège le revêtement de la tôle et améliore l'adhérence du profilé
- Canal de montage compatible avec les clames centrales et d'extrémité — système de fixation universel
- Trous de fixation réalisés sur place, permettant d'adapter le support à n'importe quel profil de tôle trapézoïdale
- Aluminium 6060 résistant à la corrosion — exploitation sans entretien pendant toute la durée de vie de l'installation
Le dessin en coupe montre la forme trapézoïdale du profilé avec une base large et un canal de montage au sommet. Le détail en bas à gauche présente la coupe du joint EPDM placé sur le pied du profilé. Toutes les dimensions de la coupe se trouvent dans la fiche technique ci-dessous.
