Support pour verre 8-10 mm 60x60x28 mm AISI 304 système plat satiné
produit indisponible
ajouter à la liste de souhaits
Description

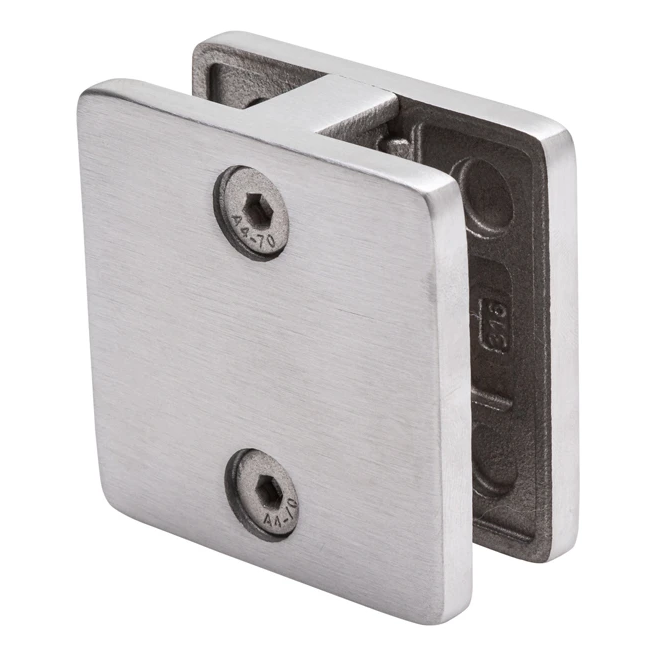

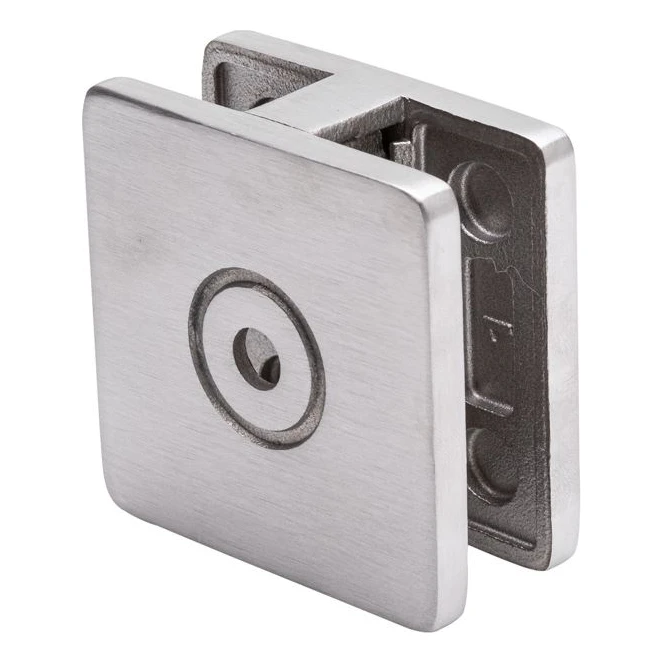

Support verre 60×60×28 central – acier AISI 304, fixation latérale
Support verre central 60×60×28 mm à fixation latérale — solution robuste pour le montage de panneaux en verre d'une épaisseur de 8 à 10,38 mm dans les garde-corps, cloisons et aménagements intérieurs. Fabriqué en acier inoxydable AISI 304 avec finition satin, il offre une excellente résistance à la corrosion et un aspect élégant et moderne.
Ce support est conçu pour une fixation latérale sur surfaces planes. La construction se compose de deux demi-coques serrant le vitrage, assemblées par des vis à six pans creux A4-70, permettant un réglage précis de la pression de serrage sans démontage complet du support. L'orifice de montage central assure une fixation sûre à la structure porteuse.
Applications et limitations
Ce support est destiné principalement à un usage intérieur. Pour les garde-corps extérieurs, l'utilisation de consoles de maintien supplémentaires est requise, ou il convient d'opter pour un support de la série K2, qui intègre un dispositif anti-extraction du panneau.
Dimensions et caractéristiques techniques
- Dimensions extérieures (L × H × P) : 60 × 60 × 28 mm
- Fente pour verre (a) : 23 mm
- Épaisseur de verre compatible : 8–10,38 mm
- Diamètre de l'orifice de montage : Ø 8,5 mm
- Diamètre du lamage : Ø 16 mm / Ø 20 mm
- Matériau : acier inoxydable AISI 304
- Vis : à six pans creux A4-70 (inoxydables)
- Finition : satin
- Destination : surface plane
- Type de fixation : latérale, centrale
- Poids : 0,33 kg
- Volume : 56,7 cm³

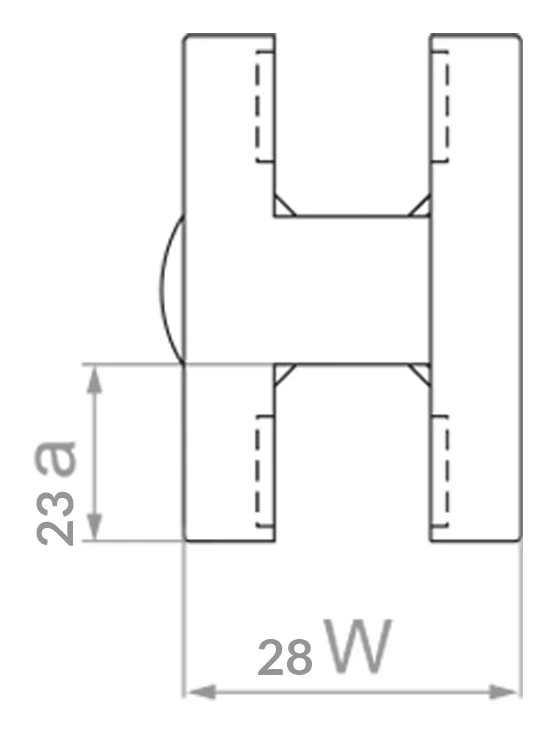

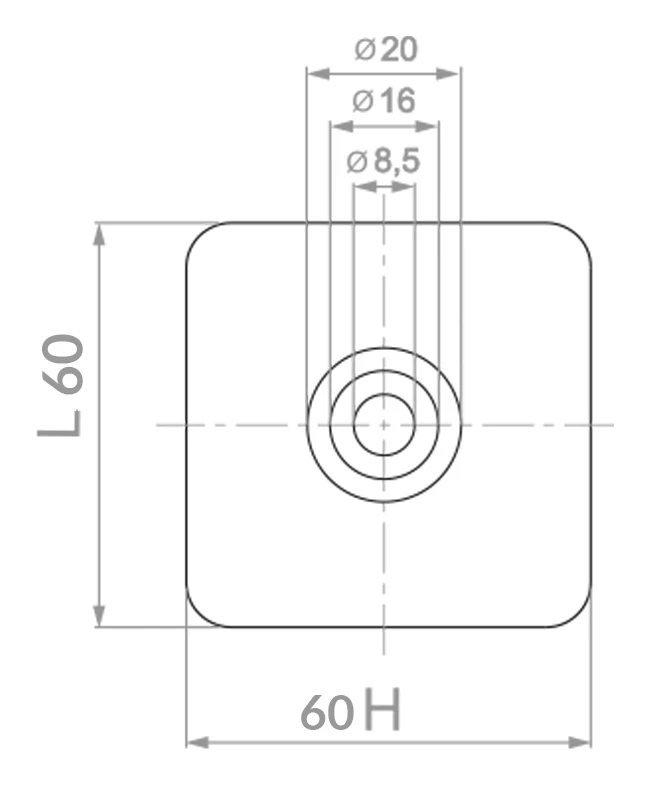

Plans dimensionnels
Joints en caoutchouc — accessoires indispensables
Pour un montage correct, deux jeux de joints en caoutchouc spéciaux sont nécessaires et doivent être sélectionnés en fonction de l'épaisseur du vitrage. Les joints protègent le panneau de tout contact direct avec l'acier, éliminant ainsi le risque de fissures et garantissant une pression uniforme. Les joints sont disponibles en tant qu'accessoires séparés — pensez à les commander en même temps que le support.

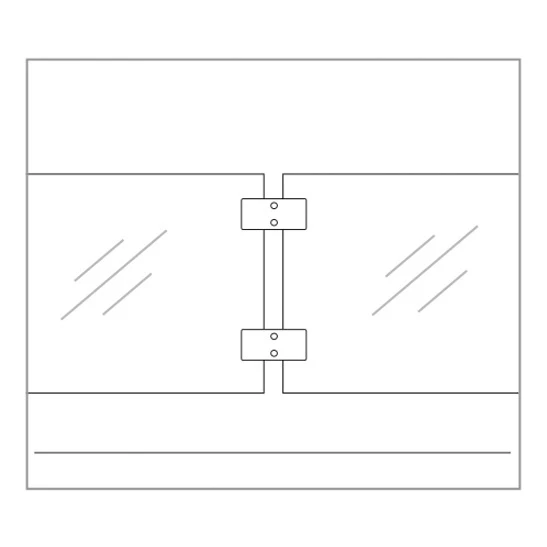

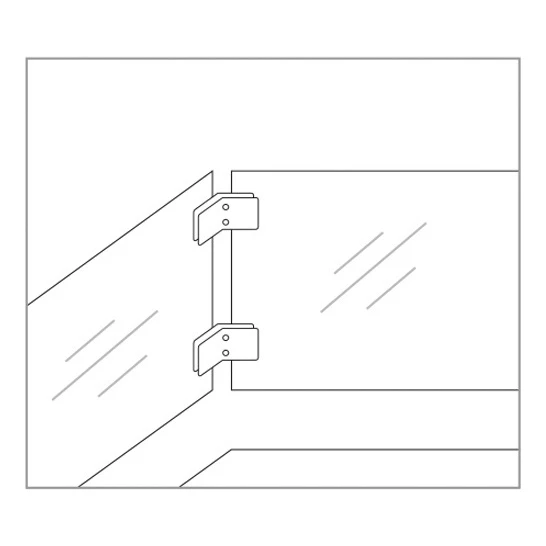

Schémas de montage
Les schémas ci-dessus illustrent les applications typiques du support : montage sur le bord d'une paroi (angle) et montage sur une surface latérale plane. Dans les deux cas, le support assure un maintien stable du panneau en verre tout en conservant un aspect esthétique et minimaliste.
Données techniques
| Épaisseur du verre [mm] | 8-10,38 |
| Matériau | AISI 316 |
| Finition | Satiné |
| Système de montage | Plat |
