Support ponctuel verre 8-16,76mm ø 48/26/M10x38 AISI304 à clé système plat satiné
produit indisponible
ajouter à la liste de souhaits
Description

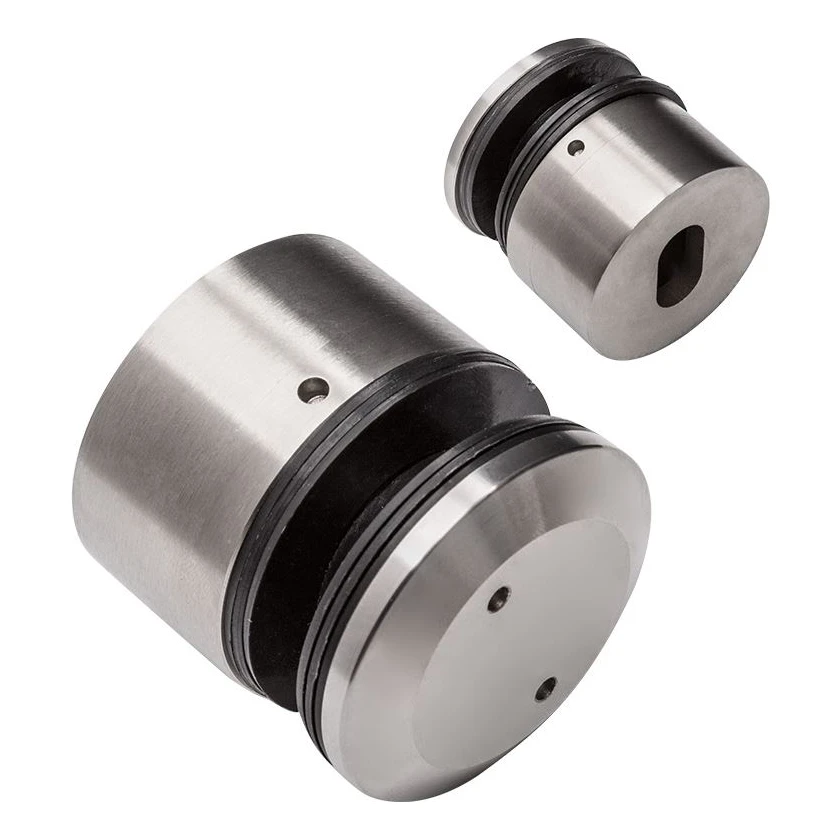

Support ponctuel pour verre ø 48 mm AISI 304 – système plat, satiné
Support ponctuel rond ø 48 mm pour fixation de verre dans les garde-corps inoxydables — conçu pour le montage sur surfaces planes. Fabriqué en acier inoxydable AISI 304 finition satinée, il allie esthétique et haute résistance à la corrosion. Grâce au système de serrage à clé (perçages ø 3,20 mm), il assure une fixation sûre et réglable des verres d'épaisseur de 8 à 16,76 mm.
Construction et principe de fonctionnement

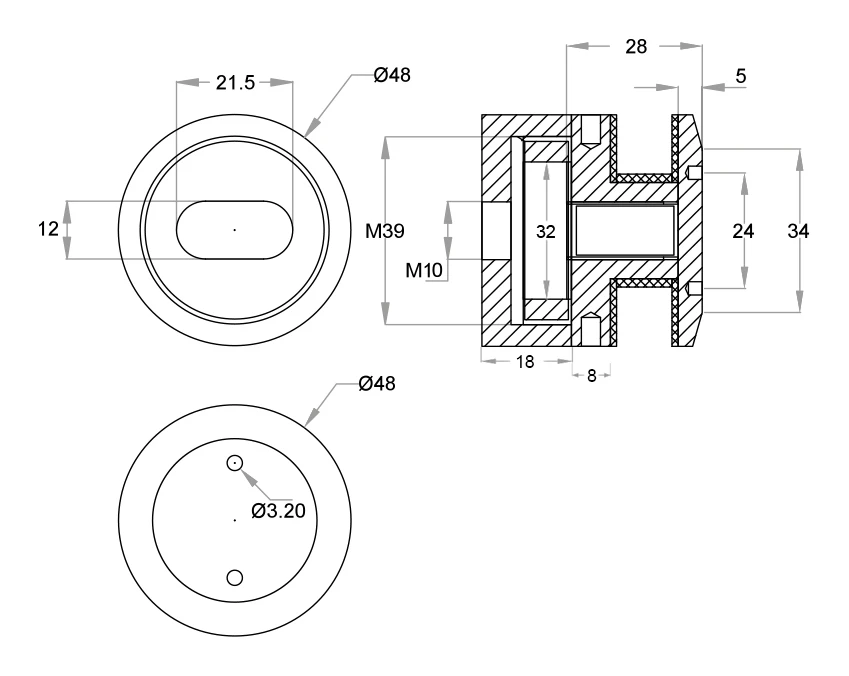

Le support se compose d'une base de montage avec filetage intérieur M10 (fixée à la structure porteuse) et d'un écrou de serrage vissé sur le filetage M39, qui serre le verre par des joints en caoutchouc. Le perçage de montage dans la base a une forme oblongue (21,5 × 12 mm), permettant l'ajustement de position lors du montage. Le diamètre intérieur de la base est de 32 mm, et l'entraxe des perçages pour clé dans l'écrou — 24 mm.
Dimensions et paramètres techniques
- Diamètre extérieur : ø 48 mm
- Filetage intérieur (fixation à la structure) : M10
- Filetage du corps (base–écrou) : M39
- Profondeur de la base : 18 mm
- Longueur de l'entretoise : 8 mm
- Distance de montage (base–écrou) : 28 mm
- Épaisseur de l'écrou de serrage : 5 mm
- Diamètre de gorge de l'écrou : 34 mm
- Diamètre intérieur de la base : 32 mm
- Perçage de montage (oblong) : 21,5 × 12 mm
- Entraxe des perçages pour clé : 24 mm
- Diamètre des perçages pour clé : ø 3,20 mm
- Épaisseur du verre fixé : 8–16,76 mm
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné
- Système de montage : plat (sur surface plane)
- Poids : 0,4 kg
- EAN : 5903313206242
Application
Le support est destiné au montage professionnel de panneaux de verre dans les garde-corps, murs-rideaux et cloisons en verre trempé ou feuilleté. Le système plat permet un montage direct sur poteaux, profilés acier ou autres éléments de structure à surface plane. La finition satinée s'harmonise parfaitement avec les garde-corps typiques en acier inoxydable brossé.
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
| Système de montage | Plat |
| Épaisseur du verre [mm] | 8-16,76 |
