Support de verre 6–10,76 mm carré 90° pin 53x45x26 mm AISI 304 satiné
produit indisponible
ajouter à la liste de souhaits
Description

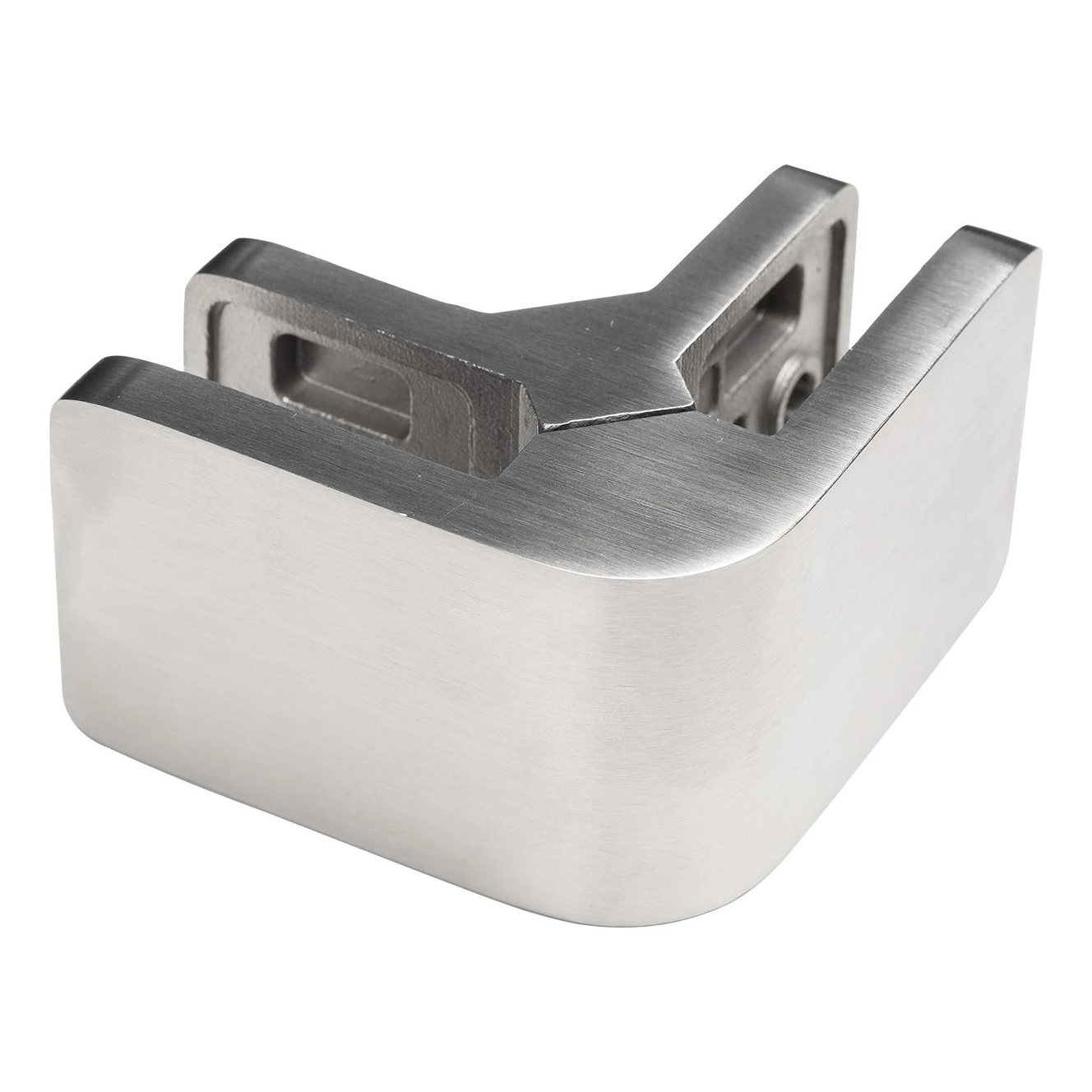

Fixation d'angle pour verre 90° carrée 53×45 mm – acier AISI 304, satiné
La fixation d'angle pour verre 90° aux dimensions 53 × 45 × 26 mm est une solution professionnelle pour assembler deux panneaux de verre à angle droit dans des garde-corps et des structures vitrées. Fabriquée en acier inoxydable AISI 304 avec une finition satinée, elle garantit une résistance durable à la corrosion ainsi qu'un aspect esthétique et moderne. La fixation est compatible avec le verre trempé et feuilleté d'une épaisseur de 6 à 10,76 mm, couvrant les configurations les plus couramment utilisées dans la construction.

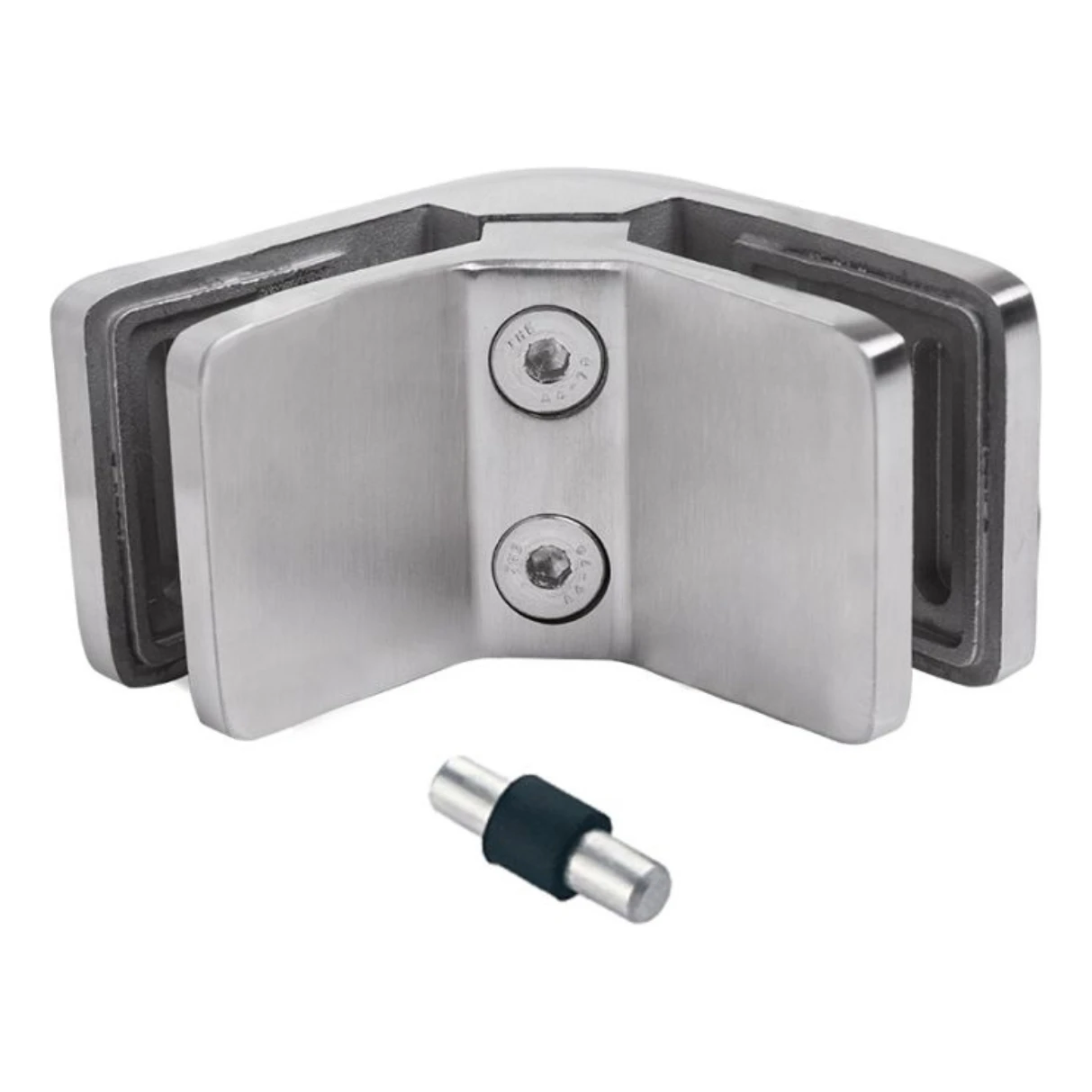

La fixation est livrée avec une goupille de sécurité avec protection en caoutchouc, qui stabilise la position du panneau de verre et empêche son déplacement accidentel. La construction de la fixation repose sur deux demi-coques serrées par des vis à six pans creux 2×M6, permettant un réglage précis de la pression sans démontage de l'ensemble.
Spécifications techniques
- Type : fixation d'angle 90° (verre–verre)
- Dimensions extérieures : 53 × 45 mm
- Largeur (profondeur) : 26 mm
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Épaisseur du verre : 6–10,76 mm (trempé ou feuilleté)
- Fixation : 2 × M6 – vis à six pans creux
- Goupille de sécurité : incluse
- Poids : 0,46 kg
- EAN : 5903313207898
Fonction structurelle et sécurité

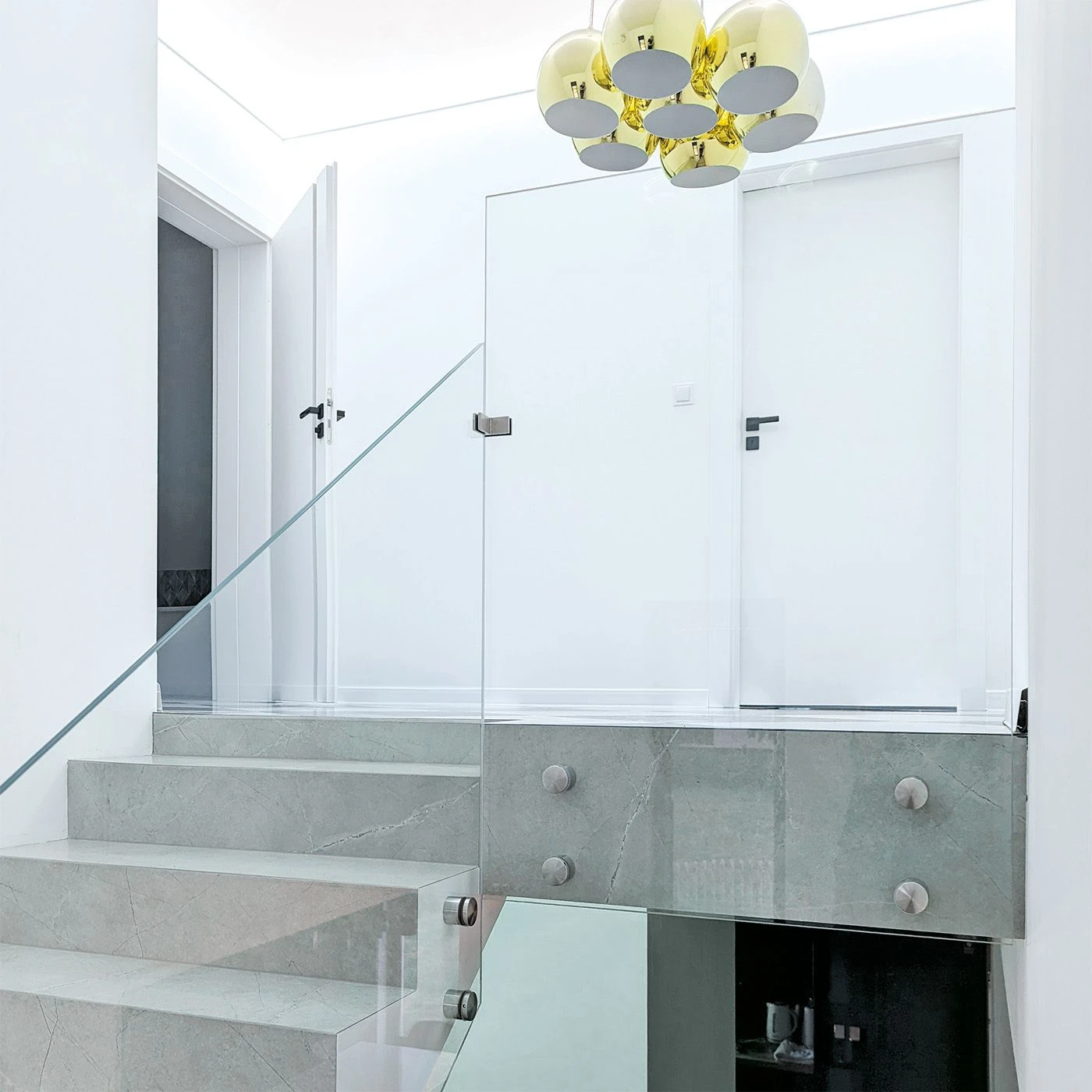

La fixation d'angle constitue un élément clé influençant la stabilité et la sécurité du garde-corps en verre. En assemblant deux panneaux à 90°, elle empêche efficacement le glissement du verre, rigidifie la structure et réduit considérablement le risque de dommages lors de l'utilisation. Le montage de la fixation élimine la nécessité d'utiliser des cadres ou des profilés supplémentaires — elle permet de créer des solutions de garde-corps minimalistes et sans cadre sur les balcons, terrasses, cages d'escalier et dans les établissements recevant du public.
La finition satinée de l'acier inoxydable AISI 304 offre non seulement une protection contre la corrosion, mais aussi un aspect élégant. Grâce à sa teinte neutre et à son éclat subtil, la fixation s'intègre parfaitement aux garde-corps modernes en verre et en acier inoxydable.
Dimensions détaillées issues des plans techniques

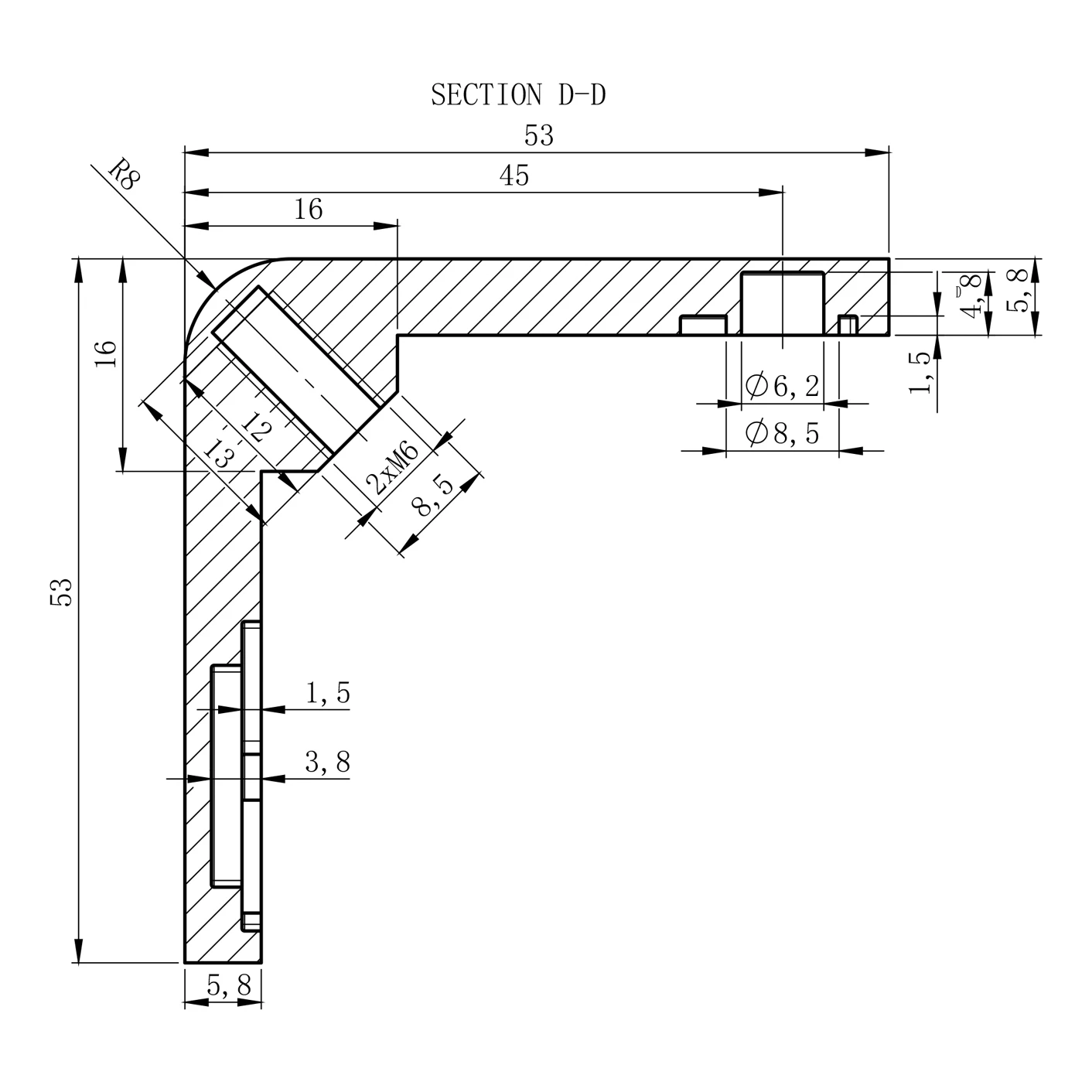

Corps de la fixation (coupe D-D) :
- Longueur extérieure du bras : 53 mm
- Longueur intérieure du bras : 45 mm
- Épaisseur du bras : 5,8 mm
- Rayon d'arrondi du coin extérieur : R8
- Diamètre du trou de montage : ⌀6,2 mm
- Diamètre du lamage : ⌀8,5 mm
- Filetages de montage : 2 × M6
- Profondeur du filetage : 8,5 mm

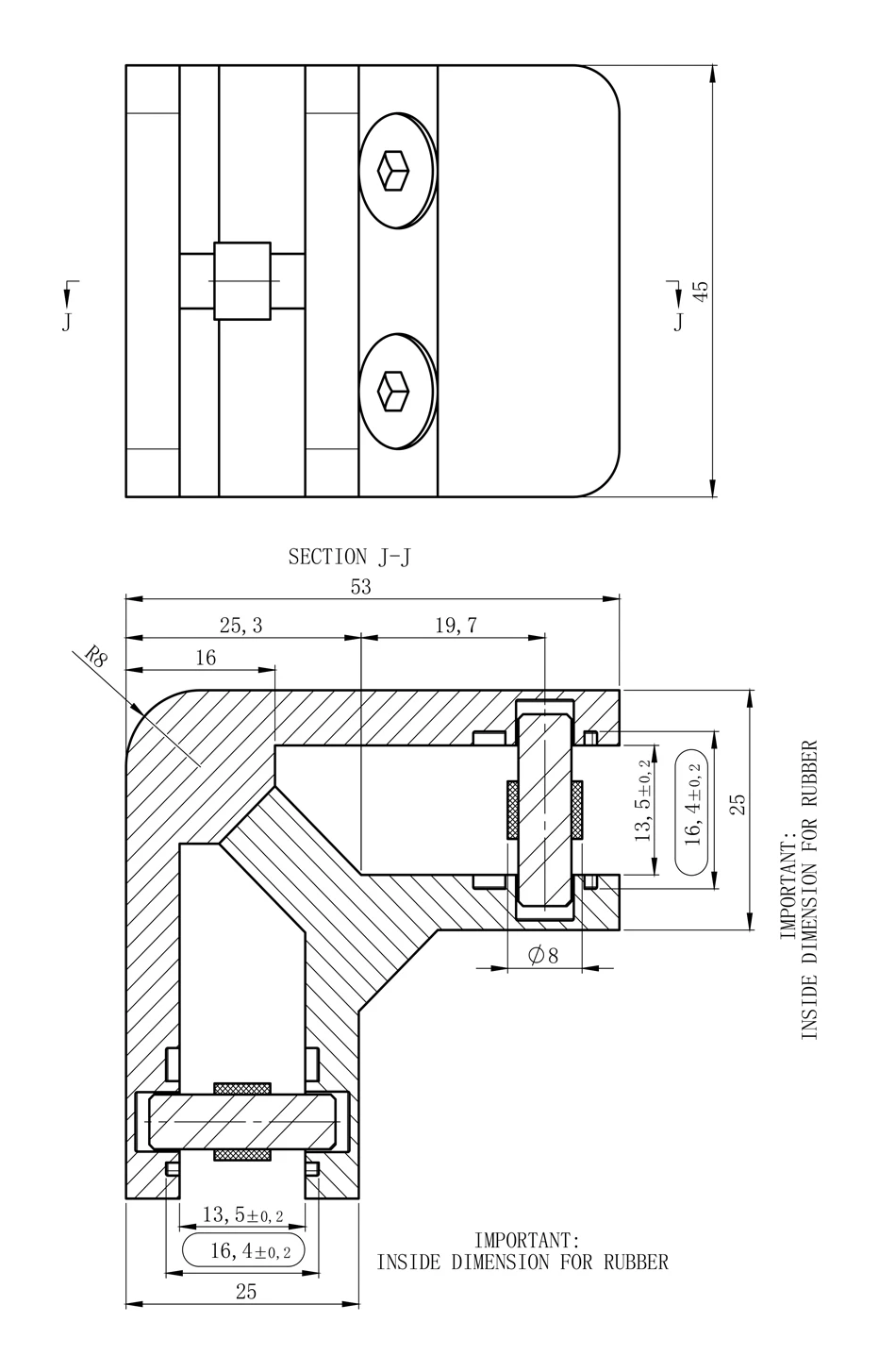

Fente pour le verre (coupe J-J) :
- Largeur de la fente intérieure (pour le joint) : 16,4 ±0,2 mm
- Largeur de la fente entre les mâchoires métalliques : 13,5 ±0,2 mm
- Épaisseur totale de l'ensemble des mâchoires : 25 mm
- Diamètre de la goupille de sécurité : ⌀8 mm

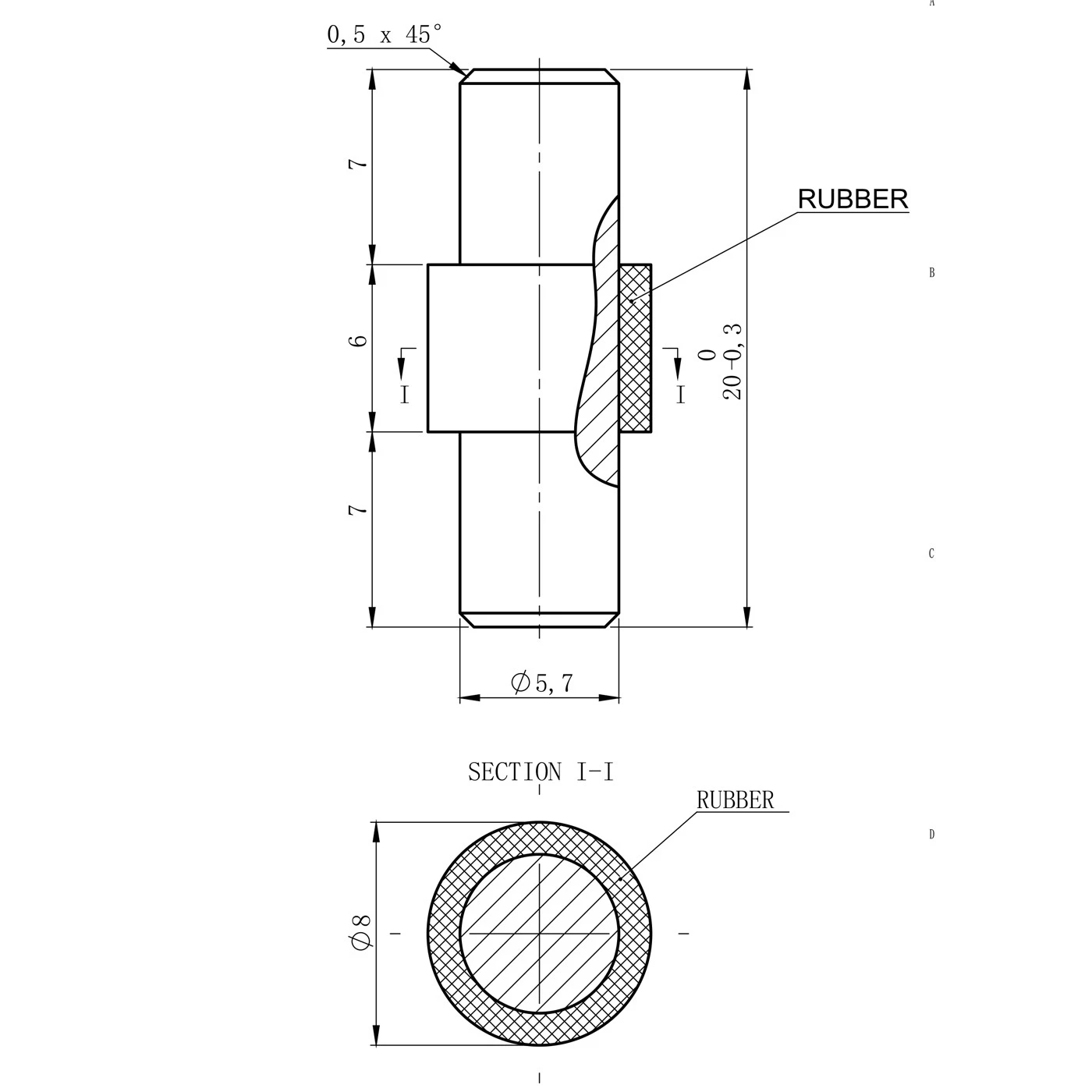

Goupille de sécurité :
- Longueur totale : 20 mm (tolérance : 0 / −0,3 mm)
- Diamètre du corps : ⌀5,7 mm
- Diamètre extérieur du caoutchouc : ⌀8 mm
- Répartition de la longueur : haut 7 mm + milieu 6 mm (caoutchouc) + bas 7 mm
- Chanfrein : 0,5 × 45°

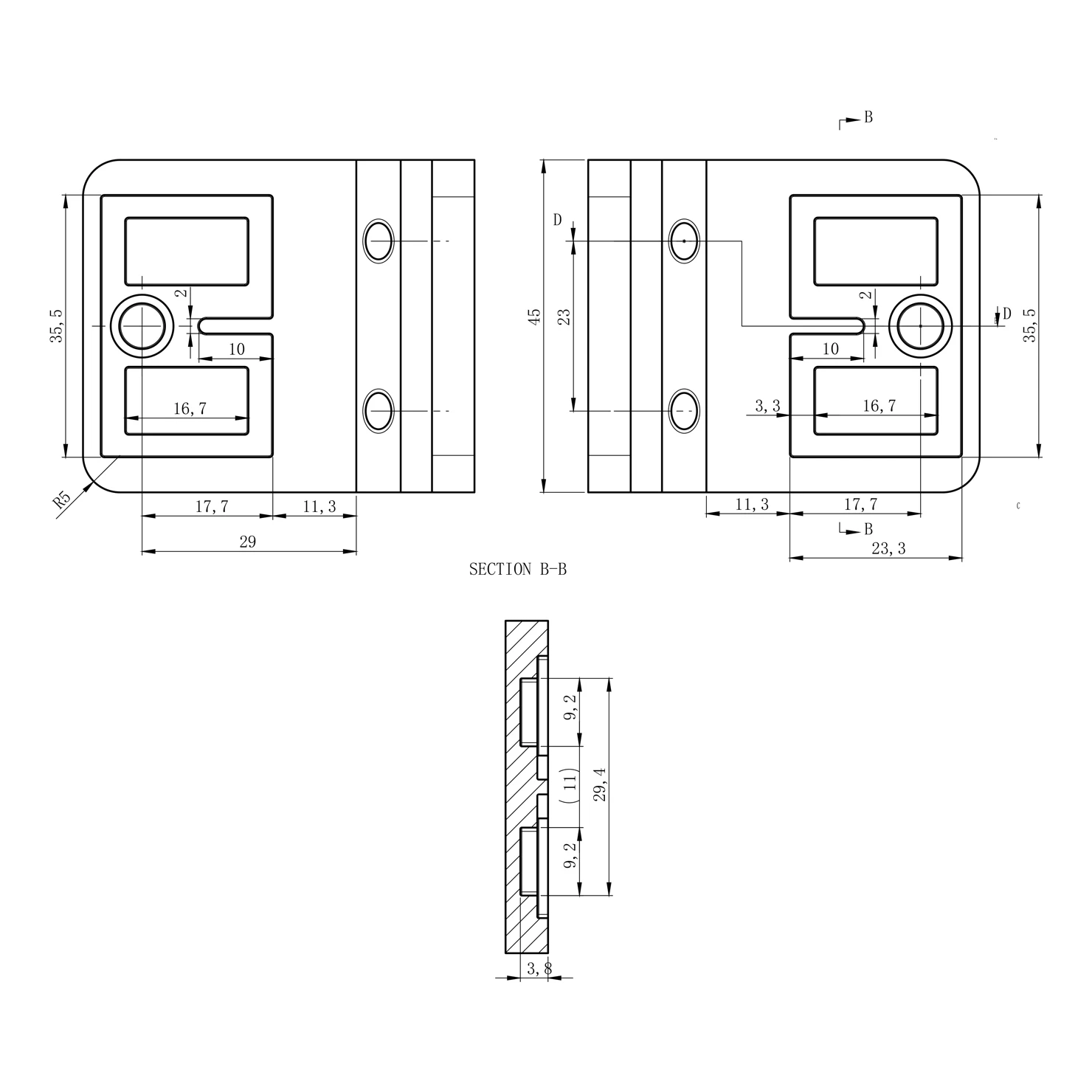

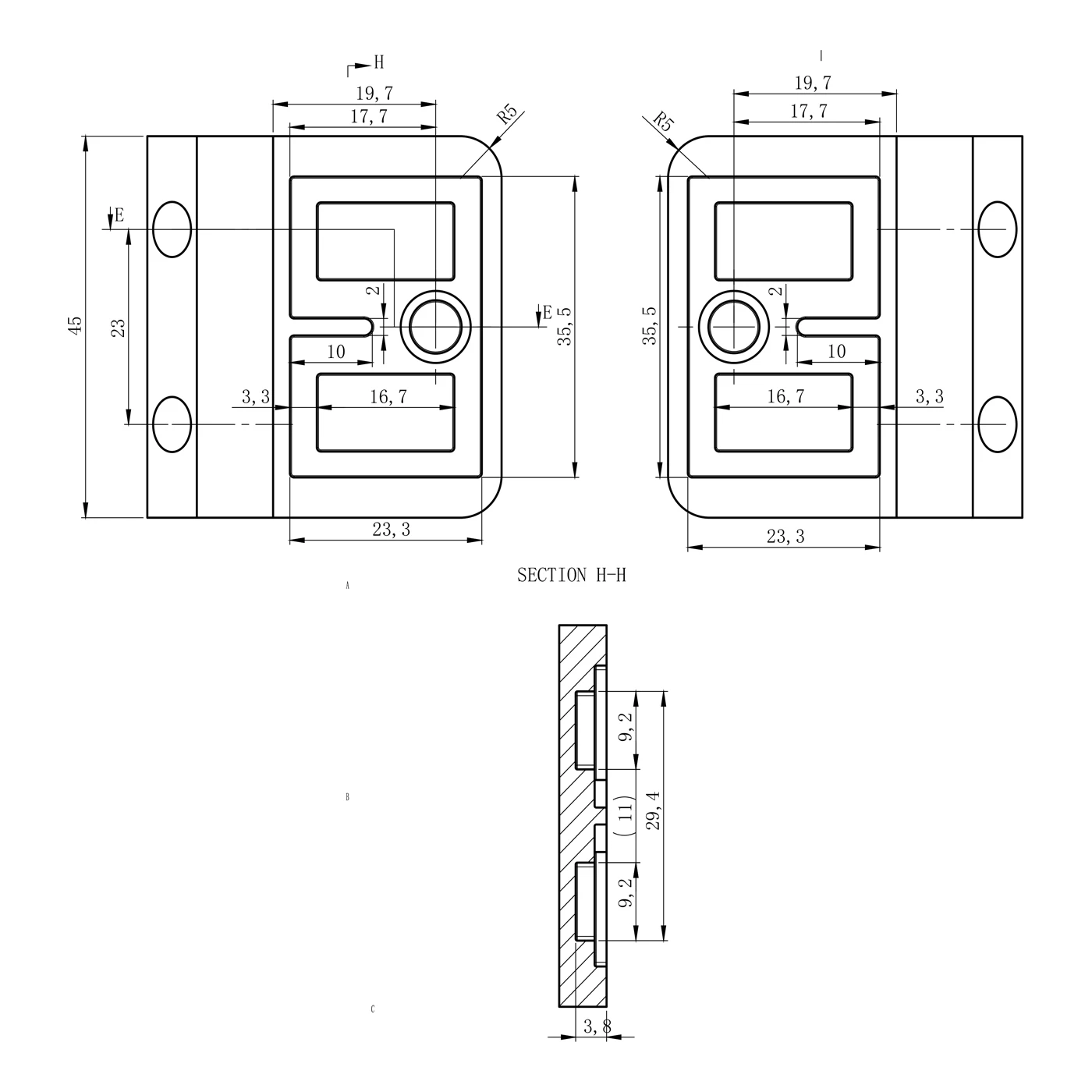

Logements pour joints en caoutchouc (vues intérieures) :
- Largeur du logement pour joint : 17,7 mm
- Hauteur du logement : 35,5 mm
- Largeur de la nervure intérieure : 16,7 mm
- Rayon d'arrondi du logement : R5
- Épaisseur de la demi-coque : 3,8 mm
- Entraxe des trous de montage : 23 mm
Compatibilité et montage
La fixation est destinée au verre d'une épaisseur de 6 mm à 10,76 mm — aussi bien trempé que feuilleté. En fonction de l'épaisseur du panneau choisi, il convient de sélectionner les joints en caoutchouc appropriés, qui assurent un ajustement parfait et un maintien efficace du verre dans la fixation. Le montage nécessite 2 jeux de joints en caoutchouc, disponibles en tant qu'accessoires séparés.
- Les vis à six pans creux permettent le réglage de la pression sans démontage de la fixation
- Les joints en caoutchouc sont sélectionnés en fonction de l'épaisseur spécifique du verre à monter
- La goupille de sécurité stabilise le panneau et empêche son déplacement

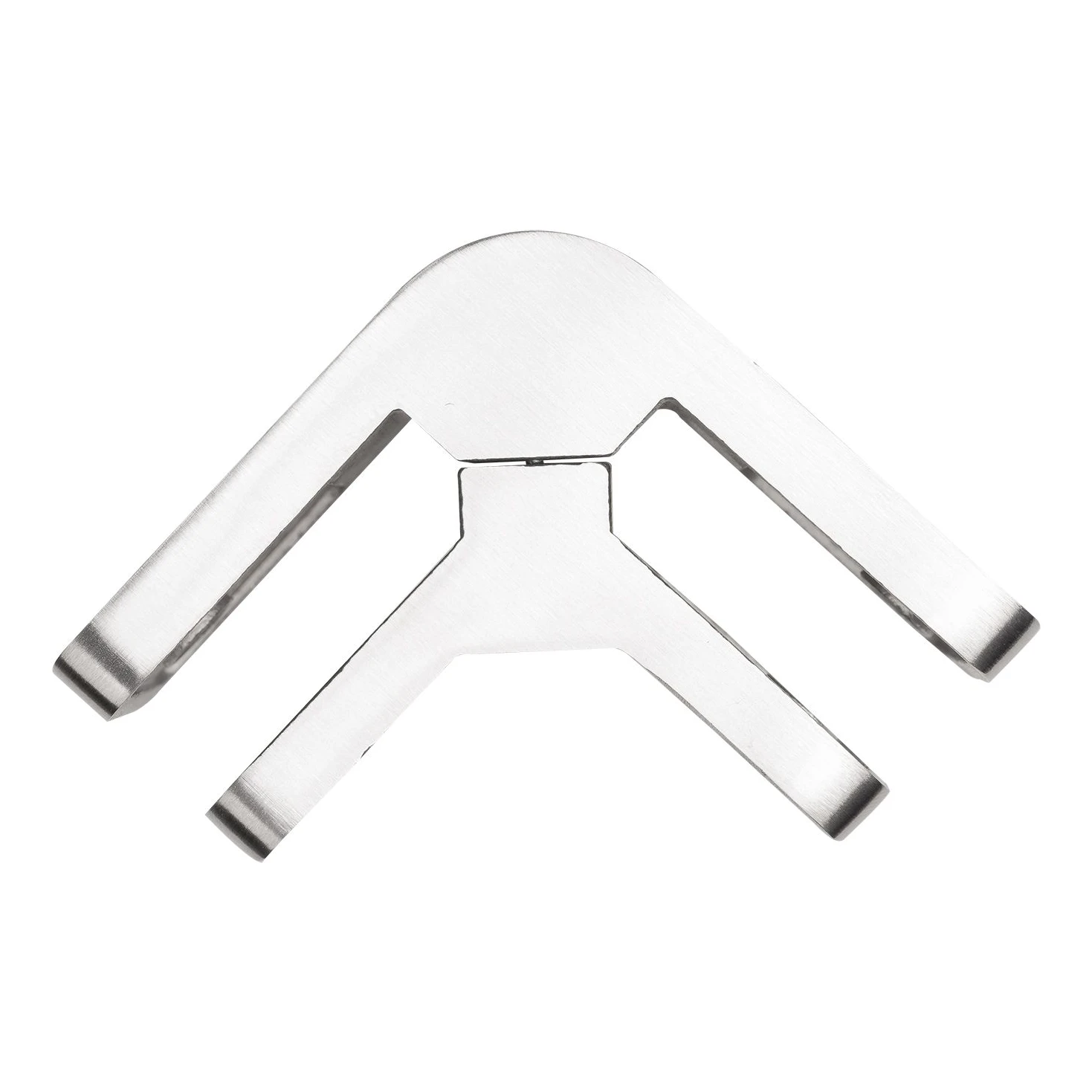

Vue du produit
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
| Système de montage | Plat |
| Épaisseur du verre [mm] | 6-10,76 |
