Support PSG pour récepteur de butée de portail coulissant autoportant 130×75 mm
produit indisponible
ajouter à la liste de souhaits
Description
Support PSG pour récepteur de butée de portail coulissant autoportant 130×75 mm

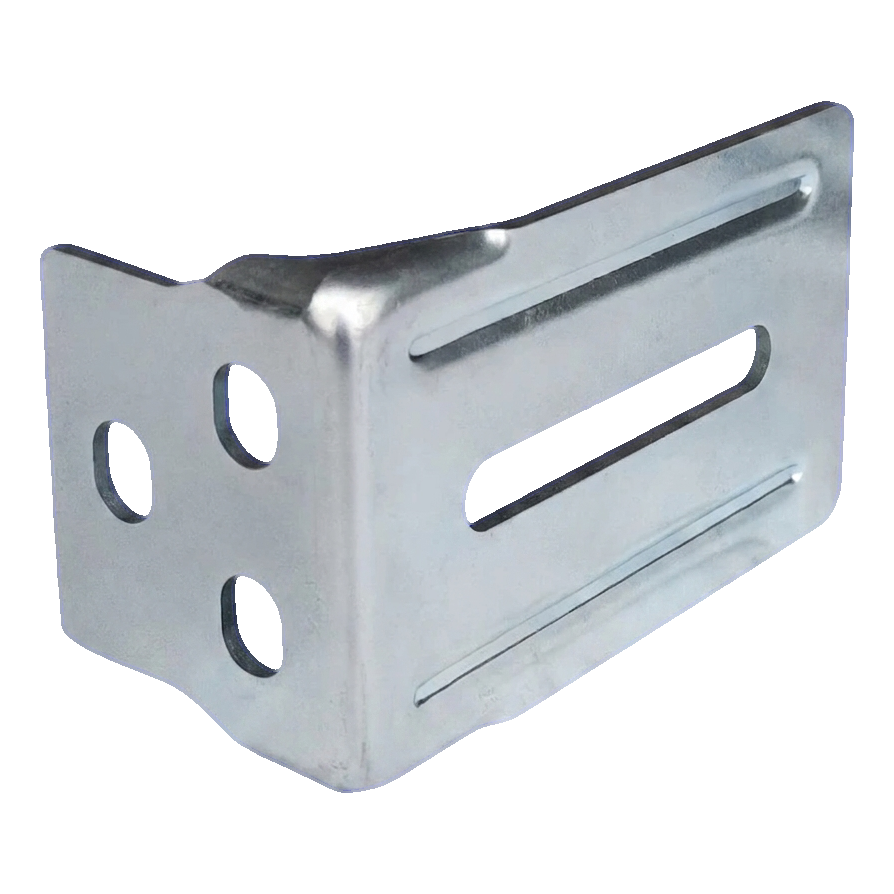

Le support pour récepteur de butée PSG est une équerre en acier destinée au montage latéral du logement de butée dans les portails coulissants autoportants. Grâce à sa construction solide en tôle d'acier d'épaisseur 3 mm, il assure une fixation stable et durable du mécanisme de butée — élément clé responsable de la fermeture correcte du portail coulissant.
Le support a une forme en L et est équipé de trous oblongs tant sur la bride verticale qu'horizontale, ce qui permet un réglage précis de la position du récepteur de butée lors du montage. Les trous ronds sur la paroi verticale servent à la fixation supplémentaire. Cette construction permet aux entreprises d'installation un montage rapide avec possibilité de correction de réglage sans nécessité de percer de nouveaux trous.

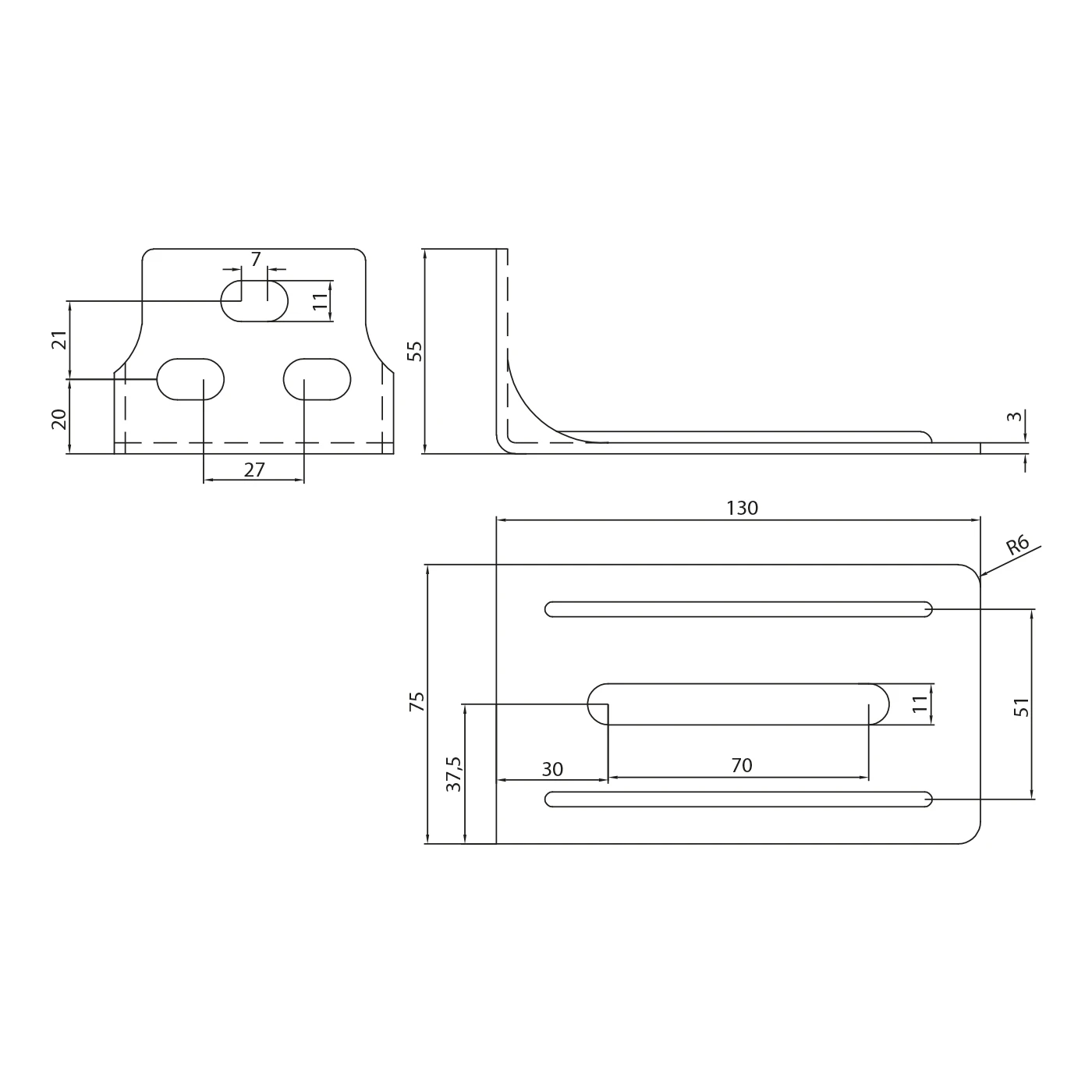

Dimensions et spécification technique
- Longueur de la bride horizontale (L) : 130 mm
- Largeur du support : 75 mm
- Hauteur de la bride verticale (H) : 55 mm
- Épaisseur de tôle : 3 mm
- Rayon d'arrondi des angles : R6
- Trous oblongs (de réglage) : 11 mm de largeur
- Longueur du trou oblong central (bride horizontale) : 70 mm
- Entraxe des trous oblongs (bride horizontale) : 51 mm
- Entraxe des trous (bride verticale) : 27 × 21 mm
- Matériau : acier galvanisé
- Poids : 0,28 kg
- EAN : 5901289670272
- Fabricant : PSG
Application et montage
Le support se monte latéralement sur le poteau ou la structure porteuse du portail. La bride verticale avec trous ronds et oblongs sert à visser le support au support, tandis que sur la bride horizontale est fixé le récepteur de butée (logement de butée). Les trous oblongs assurent une plage de réglage dans trois axes, ce qui permet un réglage précis de la position du galet de butée par rapport au rail de roulement du portail autoportant.
Élément dédié au système de portails coulissants autoportants PSG — garantit une compatibilité totale avec les récepteurs de butée de ce fabricant.
