Support PSG pour réceptacle d'entrée de portail coulissant – montage latéral, acier
produit indisponible
ajouter à la liste de souhaits
Description

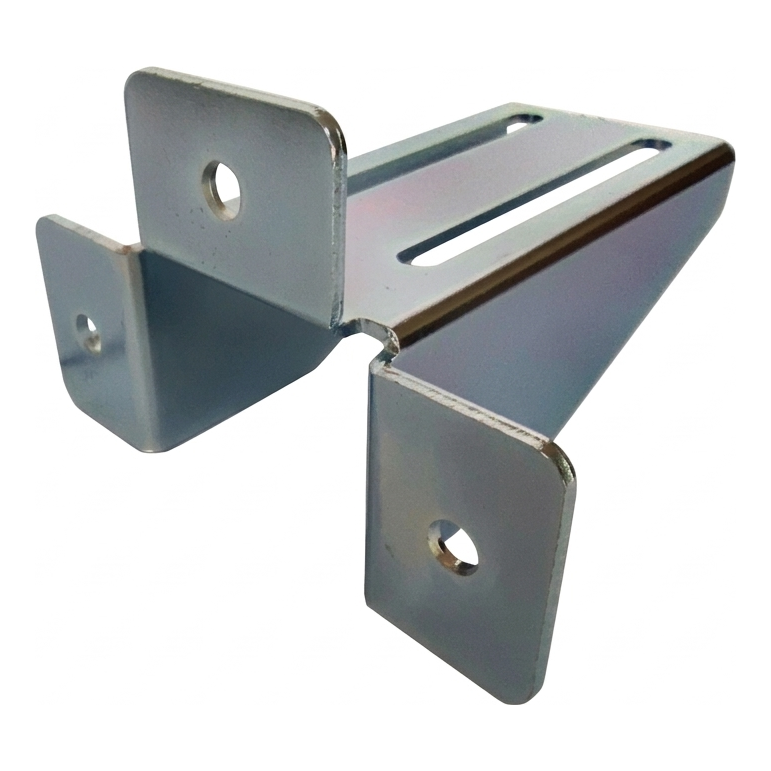

Support PSG pour réceptacle d'entrée de portail coulissant – montage latéral, acier
Le support pour réceptacle d'entrée PSG est un élément de construction en acier destiné au montage latéral du réceptacle d'entrée dans les portails coulissants autoportants. Grâce à sa construction solide en tôle d'acier d'épaisseur 4 mm et à ses perçages de fixation précis, il assure une fixation durable et stable du réceptacle à galets sur le poteau ou le mur. Le produit réduit le temps d'installation — les trous oblongs permettent le réglage de position sans nécessité de repercer.
Le support est un élément indispensable dans les systèmes de portails coulissants, où le réceptacle d'entrée doit être monté latéralement, et non par le dessus. Il convient partout où la construction du poteau ou du mur nécessite d'écarter le réceptacle d'entrée de la surface de montage — la portée de 175 mm assure une distance appropriée.

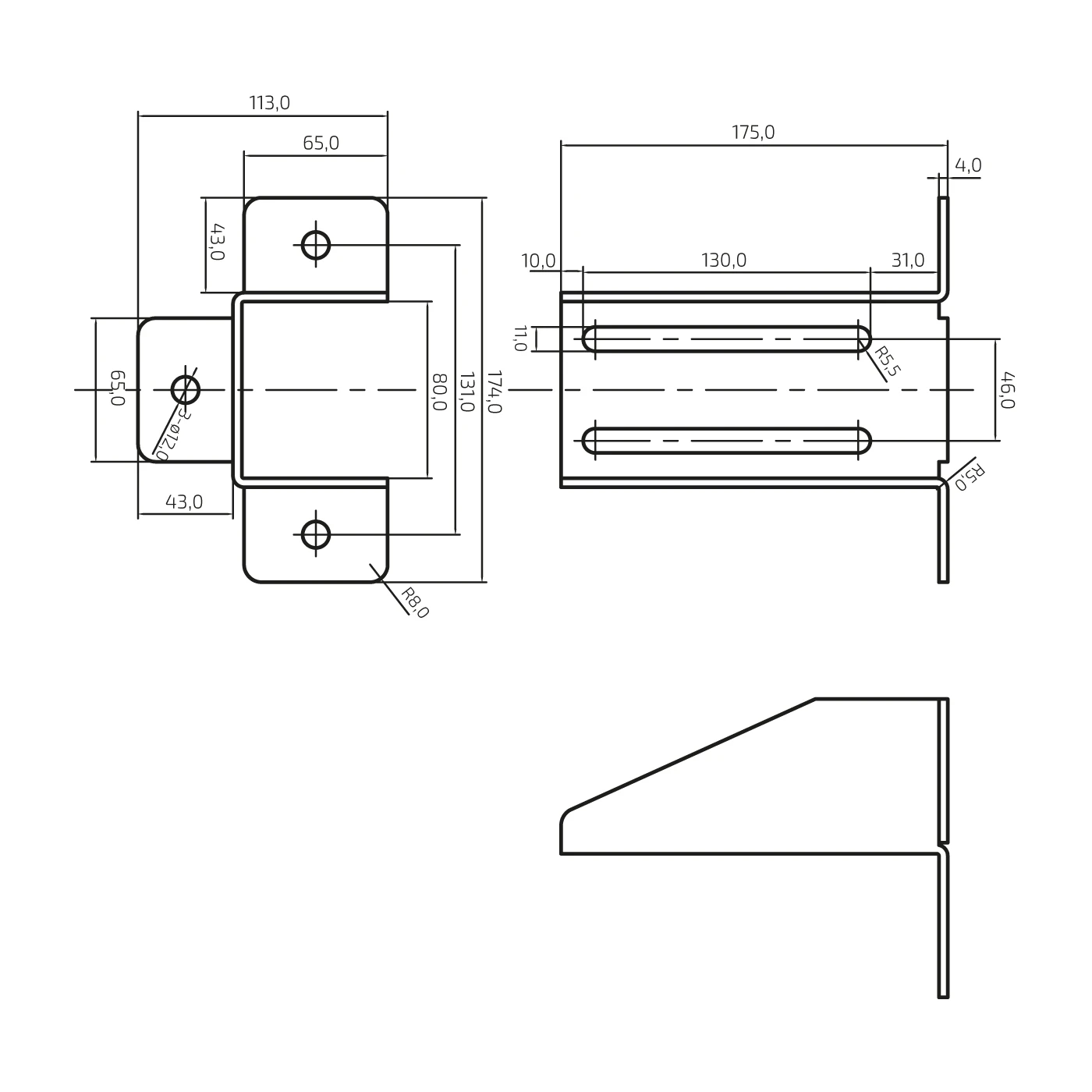

Dimensions d'encombrement
- Hauteur totale : 174 mm
- Largeur totale : 113 mm
- Longueur (portée depuis le mur) : 175 mm
- Hauteur du corps : 80 mm
- Épaisseur de tôle : 4 mm
- Poids : 1,156 kg
Perçages de fixation et de réglage
- Perçages de fixation : 3 × ⌀12 mm (sur les brides latérales)
- Entraxe des perçages de fixation (vertical) : 131 mm
- Trous oblongs : longueur 130 mm, largeur 11 mm
- Entraxe des trous oblongs (vertical) : 46 mm
- Distance du trou oblong au bord avant : 10 mm
- Distance du trou oblong au bord arrière : 31 mm
- Rayon d'arrondi du trou oblong : R5,5
Brides de fixation
- Dimensions des brides latérales : 65 × 43 mm
- Dimensions de la bride avant : 65 × 43 mm
- Rayon d'arrondi des arêtes : R8
- Rayon de pliage : R5
Données matériau et d'identification
- Matériau : tôle d'acier
- Fabricant : PSG
- EAN : 5903313203593
Le support convient au montage sur les poteaux en acier comme en béton. Les trous oblongs permettent un réglage précis de la position du réceptacle d'entrée en horizontal, ce qui est particulièrement utile pour corriger l'axe du portail après la pose des poteaux. Trois trous ronds ⌀12 mm sur les brides assurent un ancrage sûr de l'élément au support.
