Support PSG pour poignée de guidage de portail coulissant en acier 150×120 mm
produit indisponible
ajouter à la liste de souhaits
Description
Support PSG pour poignée de guidage de portail coulissant en acier 150×120 mm

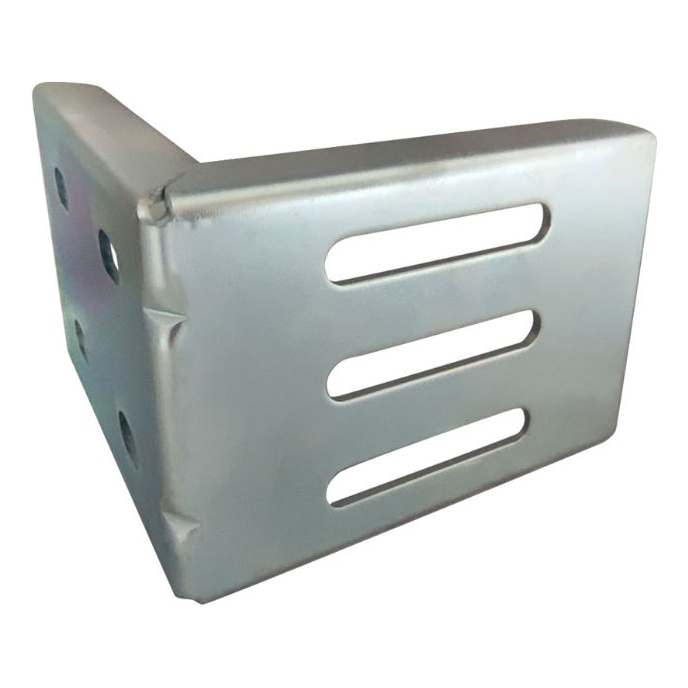

Le support pour poignée de guidage de marque PSG est un élément de montage robuste en forme de L, destiné aux systèmes de portails coulissants. Il sert de base pour fixer la poignée de guidage du chariot de portail — il assure une connexion stable et réglable de la poignée avec la structure du portail ou le poteau. Grâce aux trous de montage oblongs (boutonnières), il permet un réglage précis de la position sur trois axes, ce qui facilite considérablement le réglage du portail lors du montage.

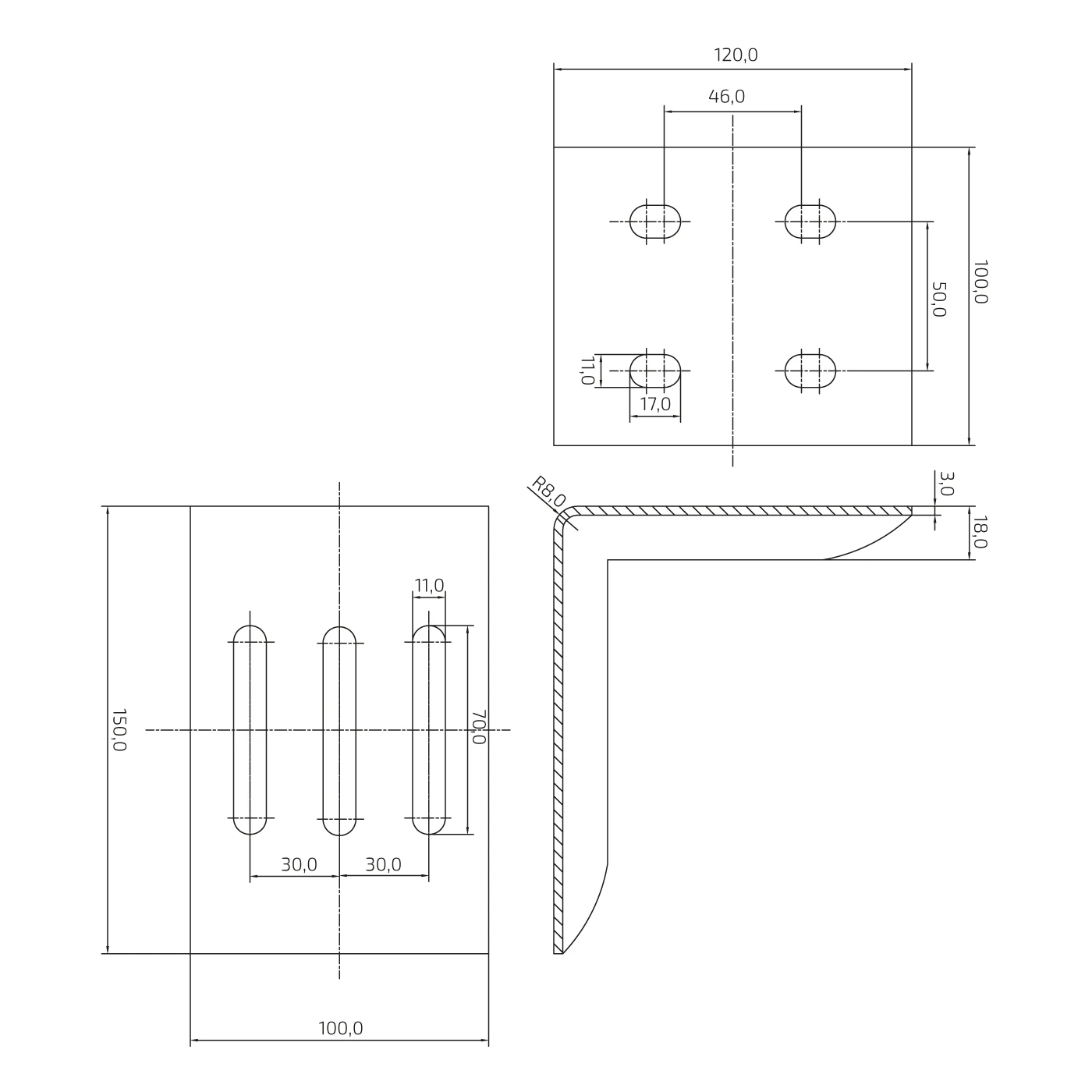

Dimensions et construction
- Dimensions du bras vertical (plus long) : 150 × 100 mm
- Dimensions du bras horizontal (plus court) : 120 × 100 mm
- Épaisseur de la tôle d'acier : 3 mm
- Rayon de pliage intérieur : R8 mm
- Emboutissage de renforcement dans l'angle : 18 mm
- Poids : 0,72 kg
Trous de montage
- Bras vertical : 3 trous oblongs (boutonnières) de dimensions 11 × 70 mm, entraxe 30 mm
- Bras horizontal : 4 trous oblongs (boutonnières) de dimensions 11 × 17 mm, entraxe 46 × 50 mm
Les trous de montage oblongs sur les deux bras permettent un réglage en continu de la position de la poignée de guidage tant verticalement qu'horizontalement. Trois grandes boutonnières (70 mm) sur le bras vertical offrent une large plage de réglage en hauteur, ce qui est particulièrement important pour compenser les irrégularités du sol ou ajuster le niveau du rail de roulement.
Données catalogue
- Fabricant : PSG
- Matériau : acier avec emboutissage de renforcement
- EAN : 5903313203609
Le support fait partie du système d'accessoires de portail PSG et fonctionne avec les poignées de guidage dédiées aux chariots roulants de portails coulissants. La construction solide en tôle d'acier d'épaisseur 3 mm avec emboutissage supplémentaire dans l'angle garantit une rigidité et une durabilité élevées — même lors de l'utilisation quotidienne de portails coulissants lourds.
