Raccord en acier L120 pour charnière de portail M18 – ouverture 180°
produit indisponible
ajouter à la liste de souhaits
0
Description

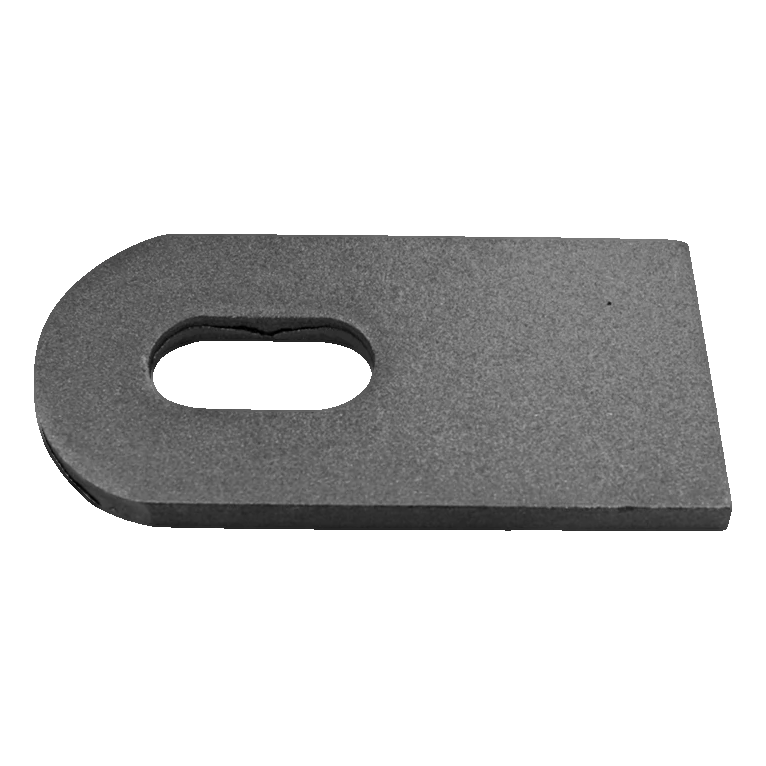

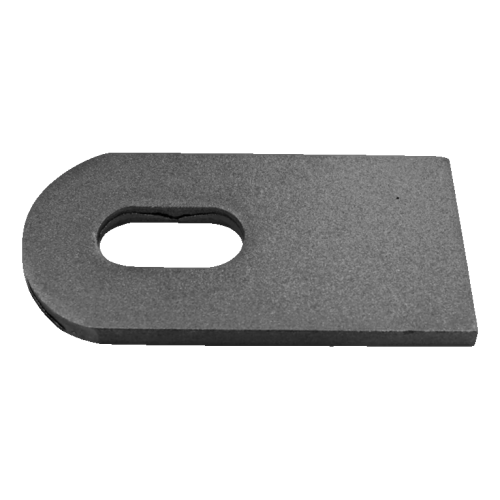

Connecteur en acier L120 pour gond de portail M18 – ouverture 180°
Connecteur en acier L120 destiné aux gonds de portail avec filetage M18. Grâce à sa construction massive en tôle d'épaisseur 8 mm, il assure une liaison durable et stable du gond avec le portail ou portillon, permettant une ouverture complète du vantail à 180°. Le trou oblong dans le connecteur offre une plage de réglage de 70–90 mm, permettant de positionner précisément le vantail par rapport au poteau — sans nécessité de percer de nouveaux trous.
Cet élément est un composant indispensable lors du montage de portails battants et portillons sur gonds à vis M18. Sa forme simple et sa construction solide garantissent un montage rapide et un fonctionnement sans défaillance pendant de nombreuses années.
Dimensions du connecteur
- Longueur (L) : 120 mm
- Hauteur : 60 mm
- Épaisseur de tôle : 8 mm
- Trou oblong (largeur) : 20 mm
- Plage de réglage dans le trou : 70–90 mm
- Filetage du gond : M18
Méthode d'utilisation et montage

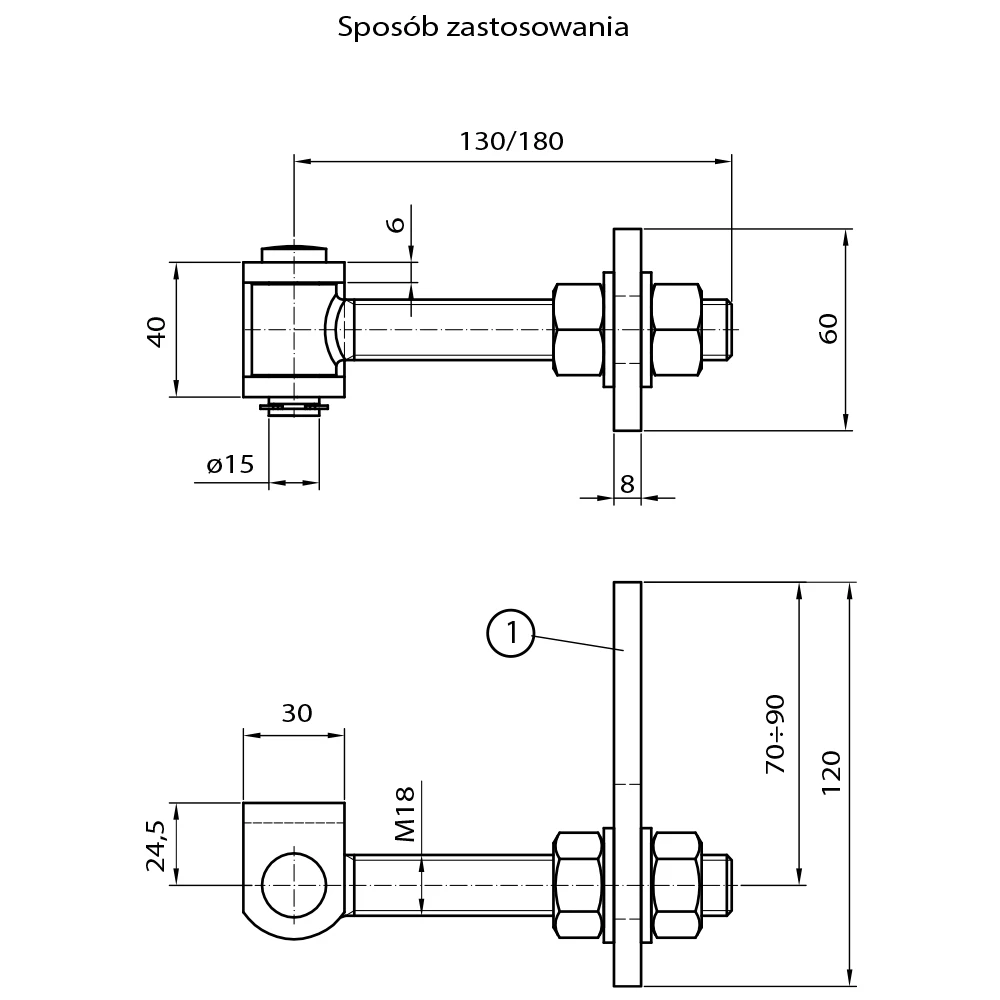

Le connecteur se monte sur le vantail du portail ou portillon, et la tige du gond M18 passe à travers le trou oblong et est fixée par des écrous de chaque côté. Le schéma d'application montre deux variantes de longueur de tige (130 mm ou 180 mm), permettant de choisir le gond approprié selon l'épaisseur du poteau ou du cadre. Le manchon du gond (hauteur 40 mm, axe Ø15 mm) est soudé au poteau, et le connecteur avec trou oblong permet un réglage fluide de la position du vantail.
Données techniques
- Matériau : acier
- Épaisseur de tôle : 8 mm
- Longueur du connecteur : 120 mm
- Hauteur du connecteur : 60 mm
- Filetage du gond : M18
- Dimension du trou oblong : 20 × 40 mm (largeur × longueur)
- Plage de réglage : 70–90 mm
- Angle d'ouverture du vantail : 180°
- Poids : 0,38 kg
- EAN : 99917867
Le connecteur est compatible avec les gonds à vis M18 de longueur de tige 130 mm ou 180 mm. Élément idéal pour le montage professionnel de portails battants et portillons dans les systèmes de clôture.
Données techniques
| Mode de fixation | À sceller |
| Type de filetage | M18 |
| Diamètre | 12 |
| Matériau | Acier |
