Pont trapézoïdal en aluminium H-70 avec EPDM 400 mm – montage PV sur tôle trapézoïdale
produit indisponible
ajouter à la liste de souhaits
4.76471
Description
Pont trapézoïdal en aluminium H-70 avec EPDM 400 mm – montage PV sur tôle trapézoïdale

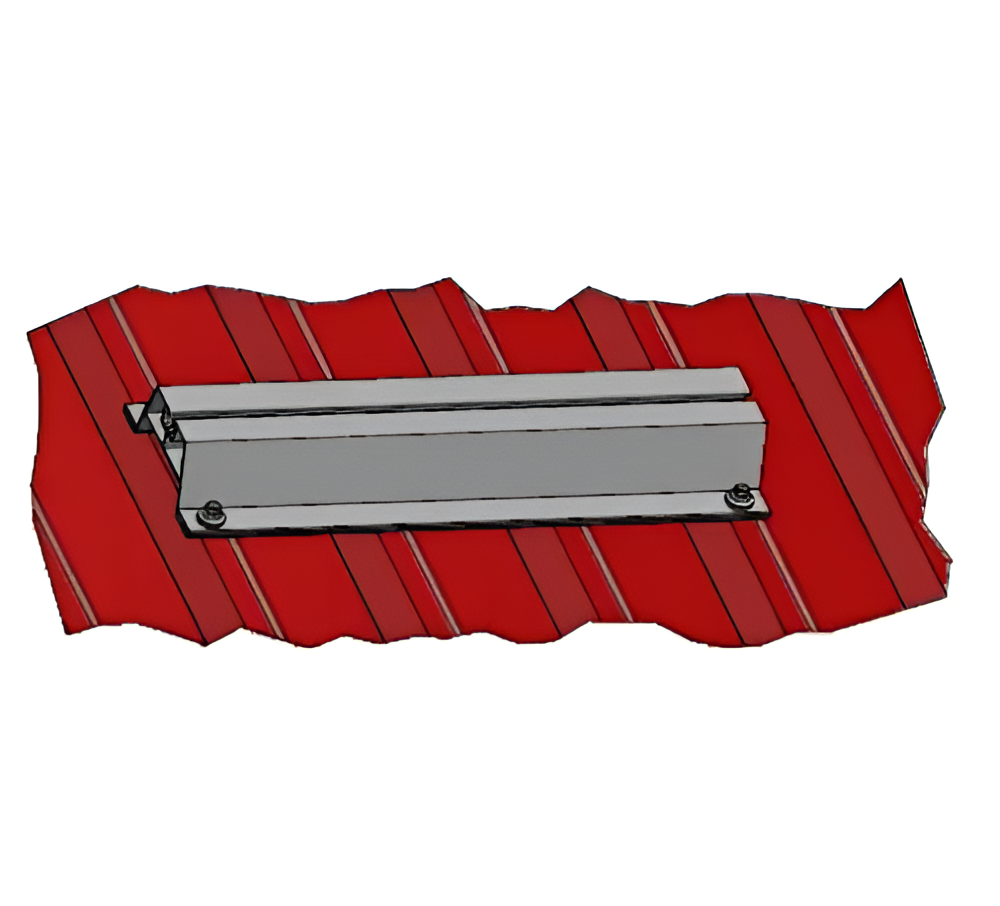

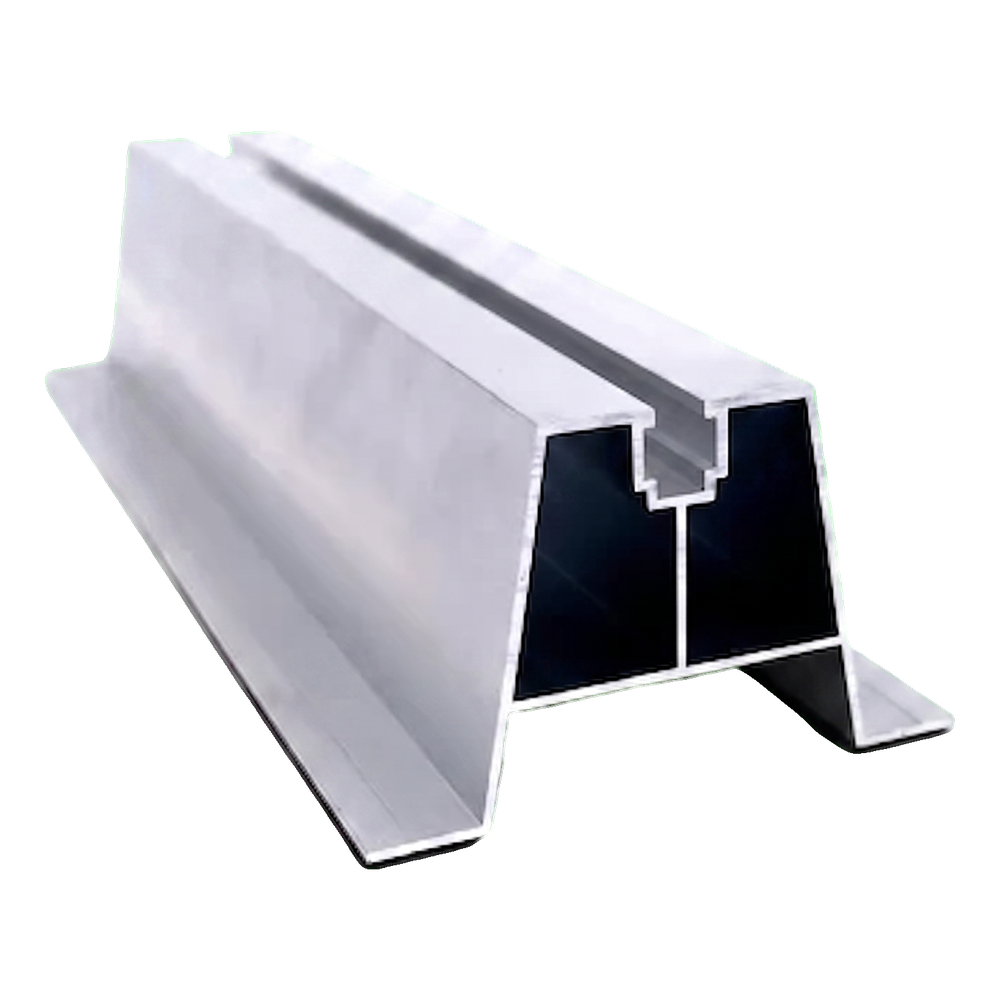

Le pont trapézoïdal H-70 avec joint EPDM est un profilé pont en aluminium conçu pour le montage direct de panneaux photovoltaïques sur les toits couverts de tôle trapézoïdale. La hauteur du profilé assure une distance adéquate entre le module et la surface du toit, permettant une libre circulation de l'air sous le panneau. La ventilation naturelle favorise le refroidissement des modules, ce qui se traduit directement par le maintien de leurs performances lors des journées chaudes. Le profilé est fabriqué en alliage d'aluminium 6060, caractérisé par une haute résistance à la corrosion et une bonne résistance mécanique. La partie inférieure du pont est équipée d'un joint EPDM, qui protège le revêtement de toiture contre les dommages et assure une adhérence étanche à la tôle trapézoïdale. Le rail supérieur avec rainure de montage permet une fixation rapide des pinces centrales et d'extrémité au moyen de vis à tête hexagonale et d'écrous carrés — sans nécessiter d'outils spécialisés.
Avantages du profilé pont H-70
- Un profilé à structure surélevée assure un espace de ventilation entre le panneau et le toit, favorisant le refroidissement naturel des modules

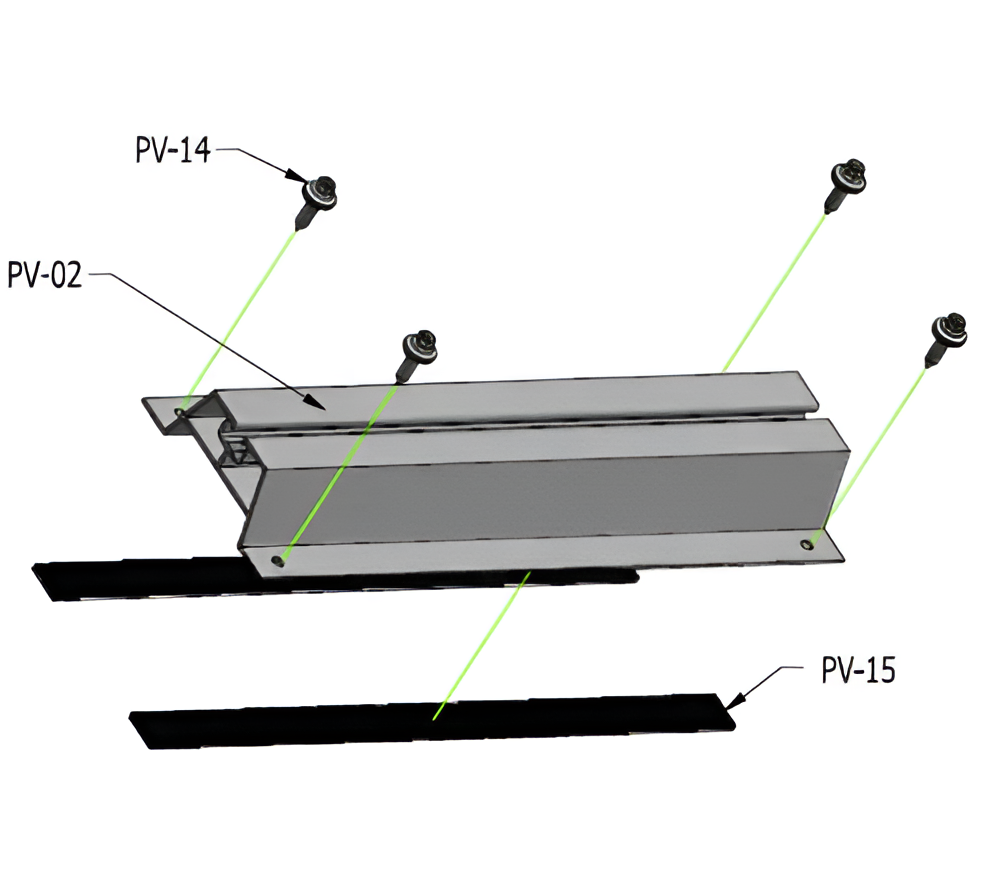

- Le joint EPDM sur les pieds du profilé protège la tôle trapézoïdale contre les rayures et élimine le contact galvanique entre l'aluminium et l'acier du revêtement de toiture
- L'aluminium 6060 se prête à l'anodisation, ce qui permet d'obtenir une protection anticorrosion supplémentaire et une finition esthétique

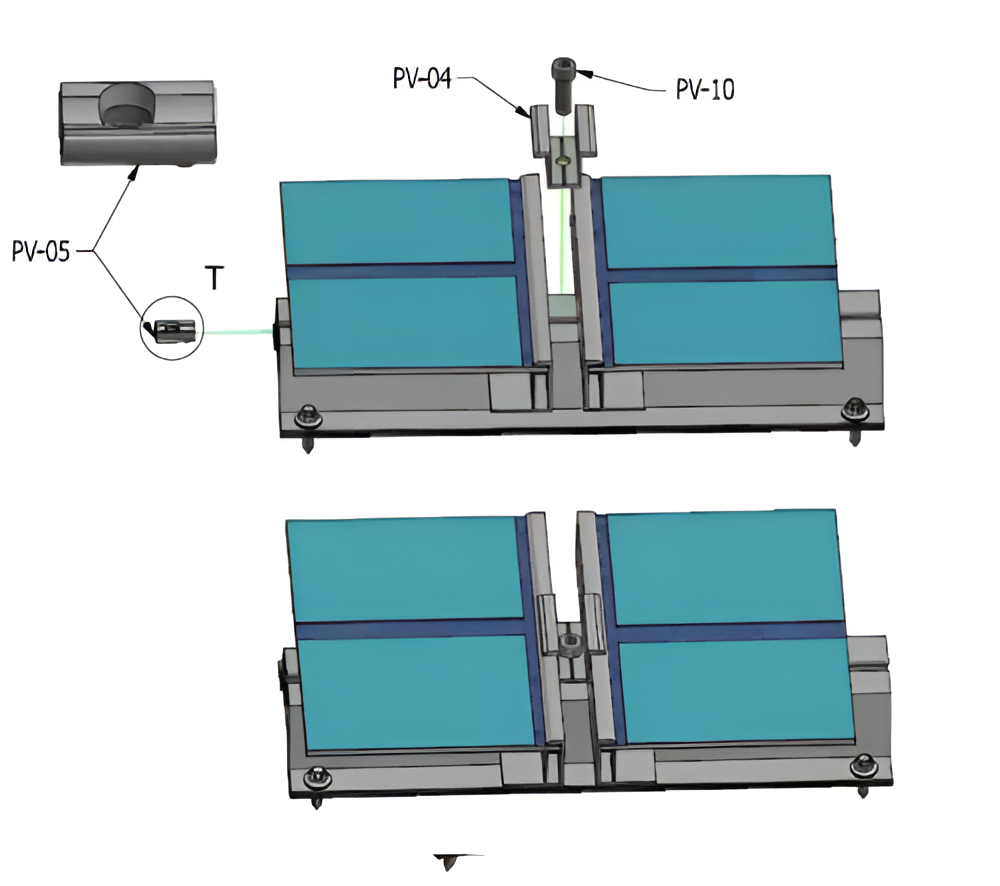

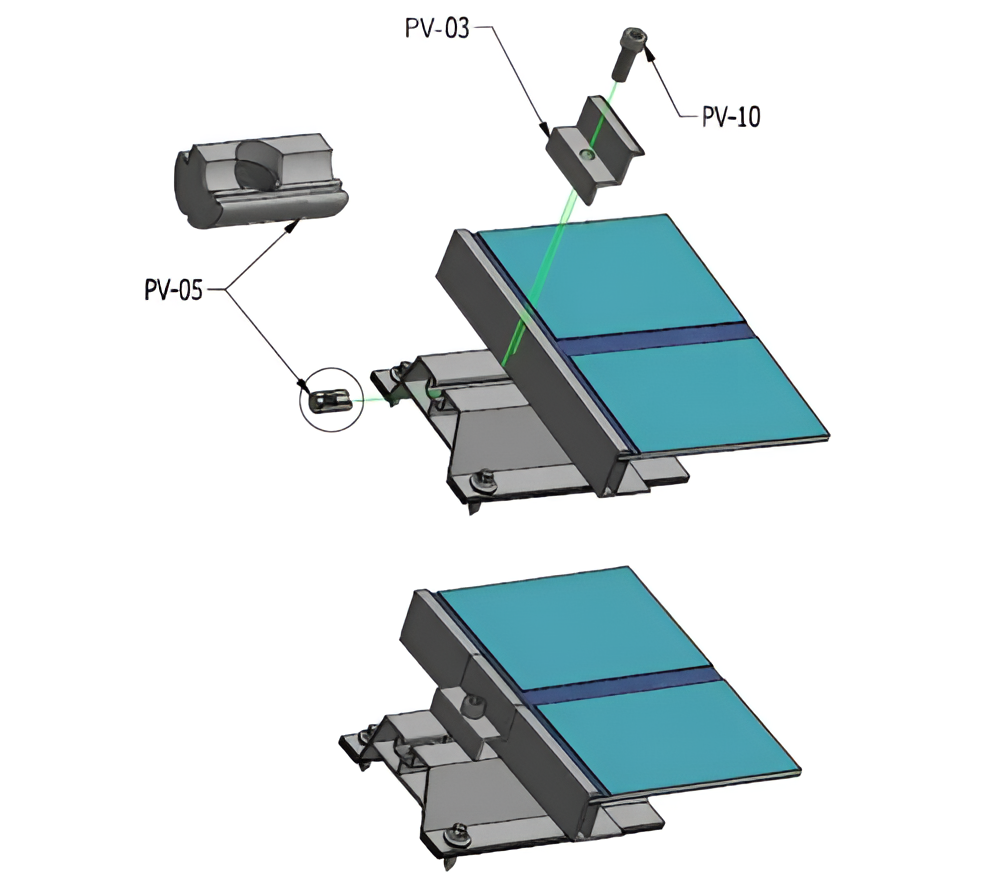

- La rainure de montage universelle du rail supérieur est compatible avec les pinces centrales et d'extrémité des systèmes PV standards
- Les trous de montage sont réalisés sur place lors de l'installation, ce qui permet d'ajuster précisément l'espacement au profil de tôle spécifique

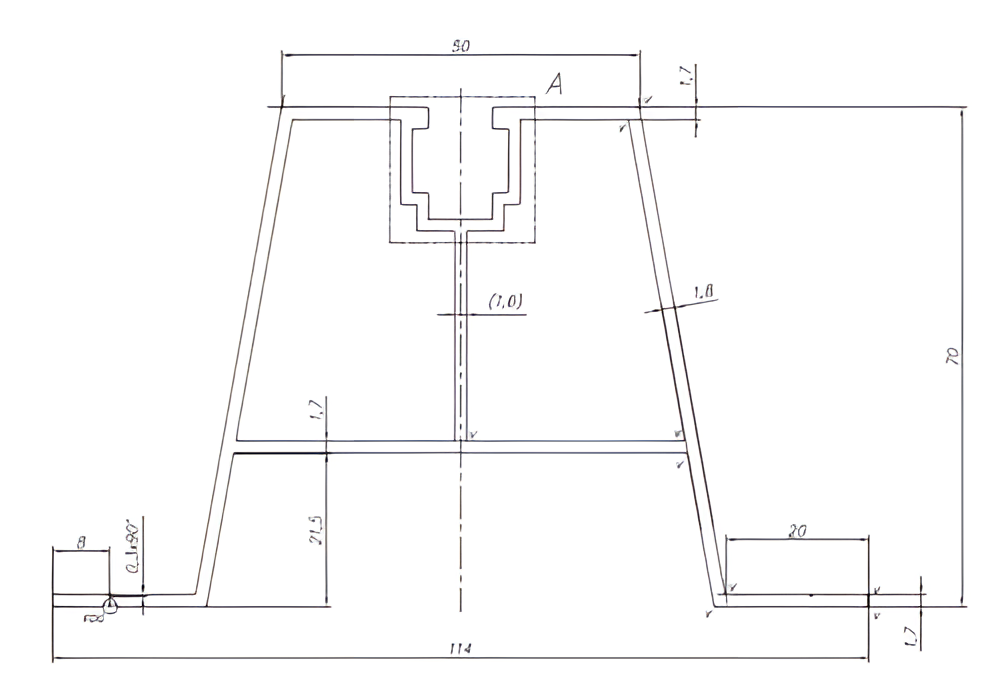

Le dessin technique présente la section transversale complète du profilé avec les dimensions des éléments structurels clés. On y voit la forme trapézoïdale caractéristique des pieds, la rainure de montage centrale du rail supérieur ainsi que la gorge permettant l'insertion des écrous carrés. Vous trouverez les dimensions détaillées du profilé dans le tableau Dimensions ci-dessous.
