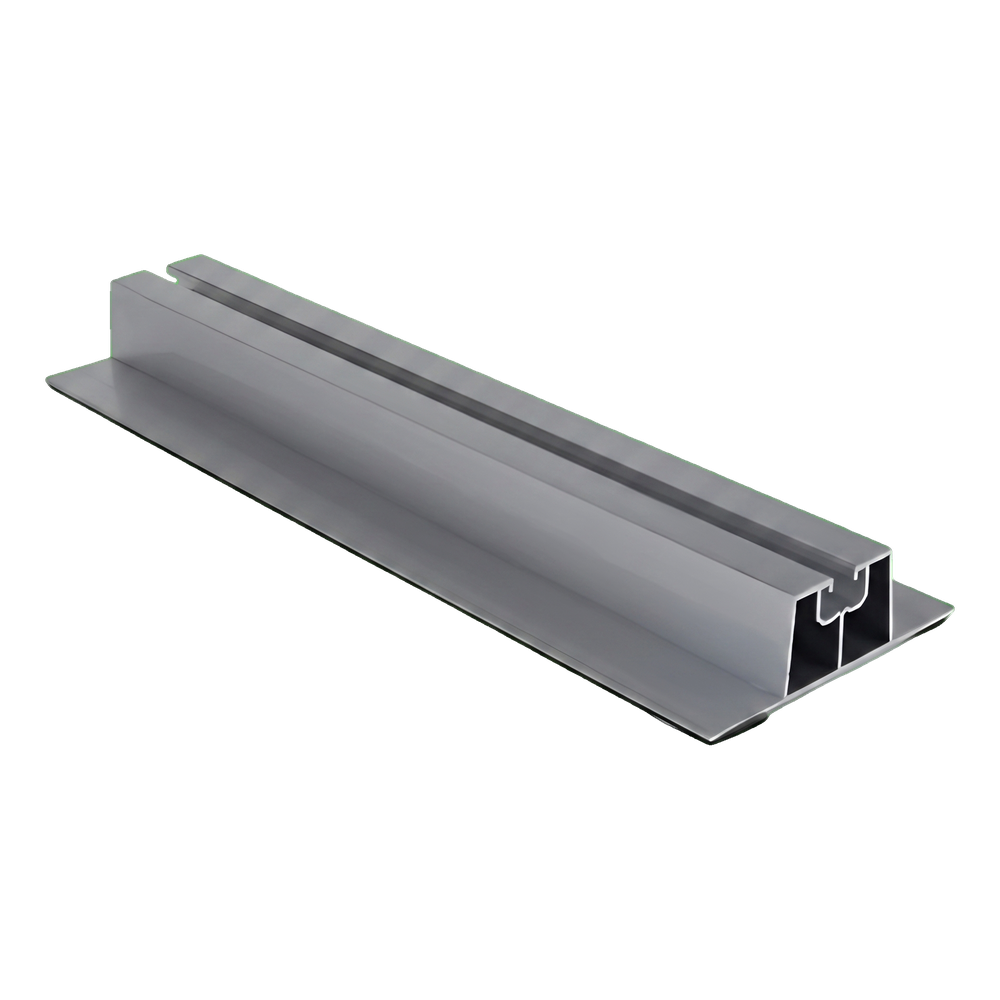

Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 0.325 kg

Prix / pcs.: 3,54 € 3.54

TTC 20%, hors frais de port

Prix net / pcs.: (2,95 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 50 Pièces
Paquet: 500 Pièces
Paquet: 1000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-02-01

recommander à un ami

Description

Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale

Pont trapézoïdal en aluminium H-30 330 mm avec rainure de montage et joint EPDM

Le pont trapézoïdal en aluminium H-30 avec joint EPDM est un élément constructif dédié à la fixation directe des panneaux photovoltaïques sur des toitures recouvertes de tôle trapézoïdale. Le profil d'une hauteur de 30 mm assure une libre circulation de l'air sous le module, permettant un refroidissement naturel et un décollement du panneau par rapport à la surface chauffée de la toiture — ce qui se traduit par un meilleur rendement de l'installation pendant les mois chauds. Le pont fonctionne avec des pinces intermédiaires et d'extrémité, qui se fixent au canal supérieur du rail à l'aide d'une languette coulissante, d'un insert fileté ou d'une vis à marteau. Les trous pour les vis de fixation du profil sur la tôle trapézoïdale sont réalisés directement sur le toit lors du montage, ce qui permet d'ajuster précisément l'espacement au profil de tôle concerné. Le profil, fabriqué en alliage aluminium 6060, allie une faible masse à une haute résistance à la corrosion et aux intempéries.

Avantages clés pour l'installateur

Montage direct sur tôle trapézoïdale — élimine la nécessité de supports supplémentaires

Le joint EPDM en base du profil assure une adhérence étanche à la tôle et protège la couverture de toiture contre les dommages au point de fixation

La hauteur de 30 mm garantit la ventilation des modules PV

L'aluminium 6060 se prête à l'anodisation, offrant une protection supplémentaire de la surface

Trous percés sur site — adaptation à n'importe quel espacement des ondes de la tôle trapézoïdale

Coupe technique du pont trapézoïdal H-30 avec dimensions : base 100 mm, canal supérieur 40 mm, hauteur 30,9 mm

La coupe du profil montre une construction trapézoïdale avec une large base de 100 mm se rétrécissant vers un canal de montage de 40 mm dans la partie supérieure. L'épaisseur de paroi de 1,5 mm combinée à une épaisseur de plaque de base de 2,5 mm assure une rigidité appropriée tout en conservant une masse totale réduite. La forme du profil reproduit la géométrie des tôles trapézoïdales typiques, garantissant une adhérence stable au support.

Vidéo présentant le pont trapézoïdal pour le montage de panneaux photovoltaïques sur tôle trapézoïdale

Dimensions

Section (largeur × hauteur)	100 × 30,9 mm
Longueur	330 mm
Épaisseur de paroi	1,5 mm
Épaisseur de la plaque de base	2,5 mm
Largeur du canal de montage	40 mm
Masse au mètre	0,983 kg/m

Matériau et finition

Matériau / alliage	aluminium 6060
Joint EPDM	oui

Montage et compatibilité

Canal de montage / type de rainure	canal supérieur 40 mm (languette coulissante / insert fileté / vis à marteau)
Type de toit / support	toits en tôle trapézoïdale
Mode d'assemblage	trous percés sur le lieu de montage

Propriétés physiques

Poids unitaire	0,325 kg
Résistance à la corrosion	oui — aluminium 6060 résistant aux facteurs extérieurs
