PSG platine pour charnière réglable M12 75×55 mm – acier inoxydable AISI 304
produit indisponible
ajouter à la liste de souhaits
Description

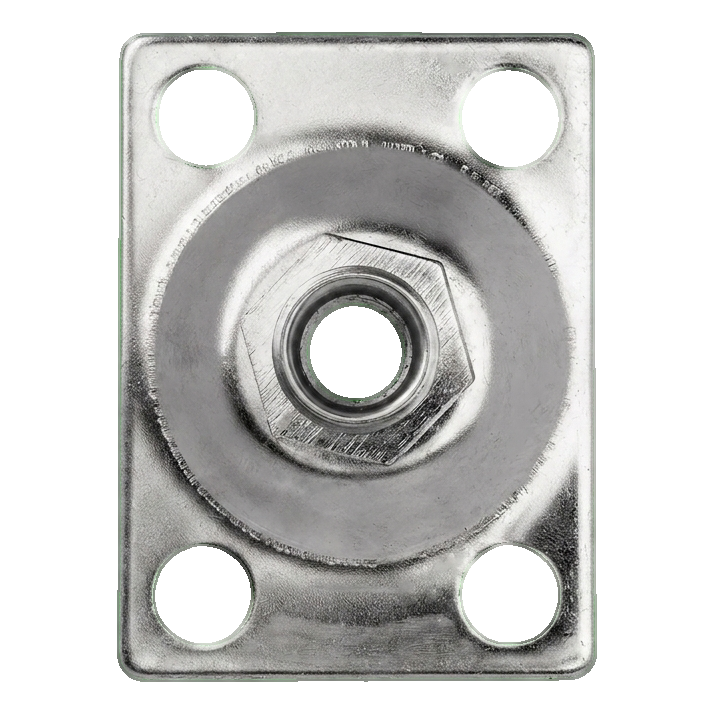

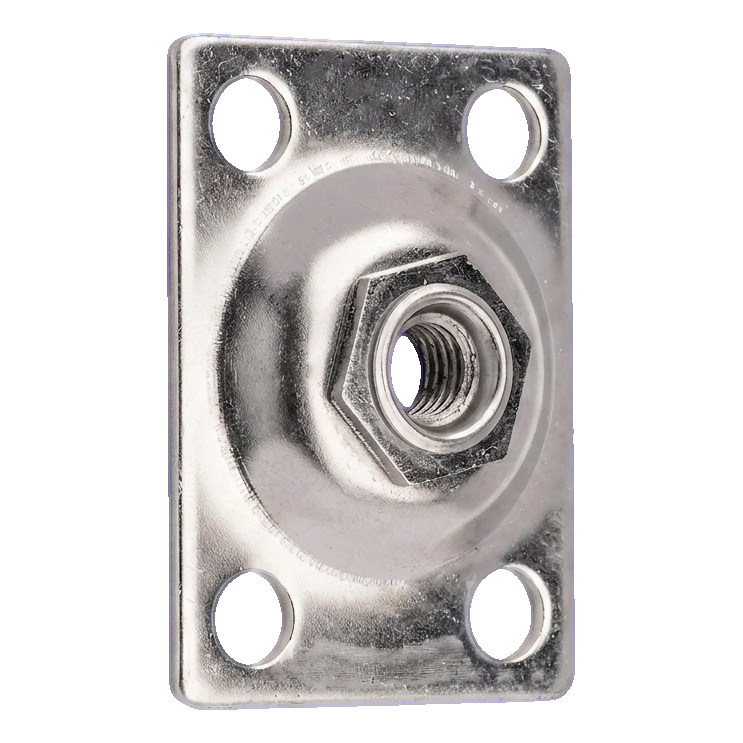

PSG platine pour charnière réglable M12 75×55 mm – acier inoxydable AISI 304
La platine PSG pour charnière réglable M12 est une plaque de montage solide en acier inoxydable AISI 304, destinée à la fixation de charnières réglables avec filetage M12. La construction universelle avec quatre trous de montage et surface brute fait que cet élément s'adapte parfaitement à la construction de balustrades, portillons, portails et autres structures extérieures nécessitant une liaison durable et résistante à la corrosion.
Grâce à l'utilisation d'acier inoxydable AISI 304, la platine forme à la surface une couche protectrice d'oxyde de chrome qui prévient efficacement la rouille même dans des conditions de forte humidité, de températures variables et de pollution atmosphérique. C'est une solution idéale pour les applications extérieures, où la durabilité et la fiabilité des éléments de montage sont cruciales pour la sécurité de toute la structure.

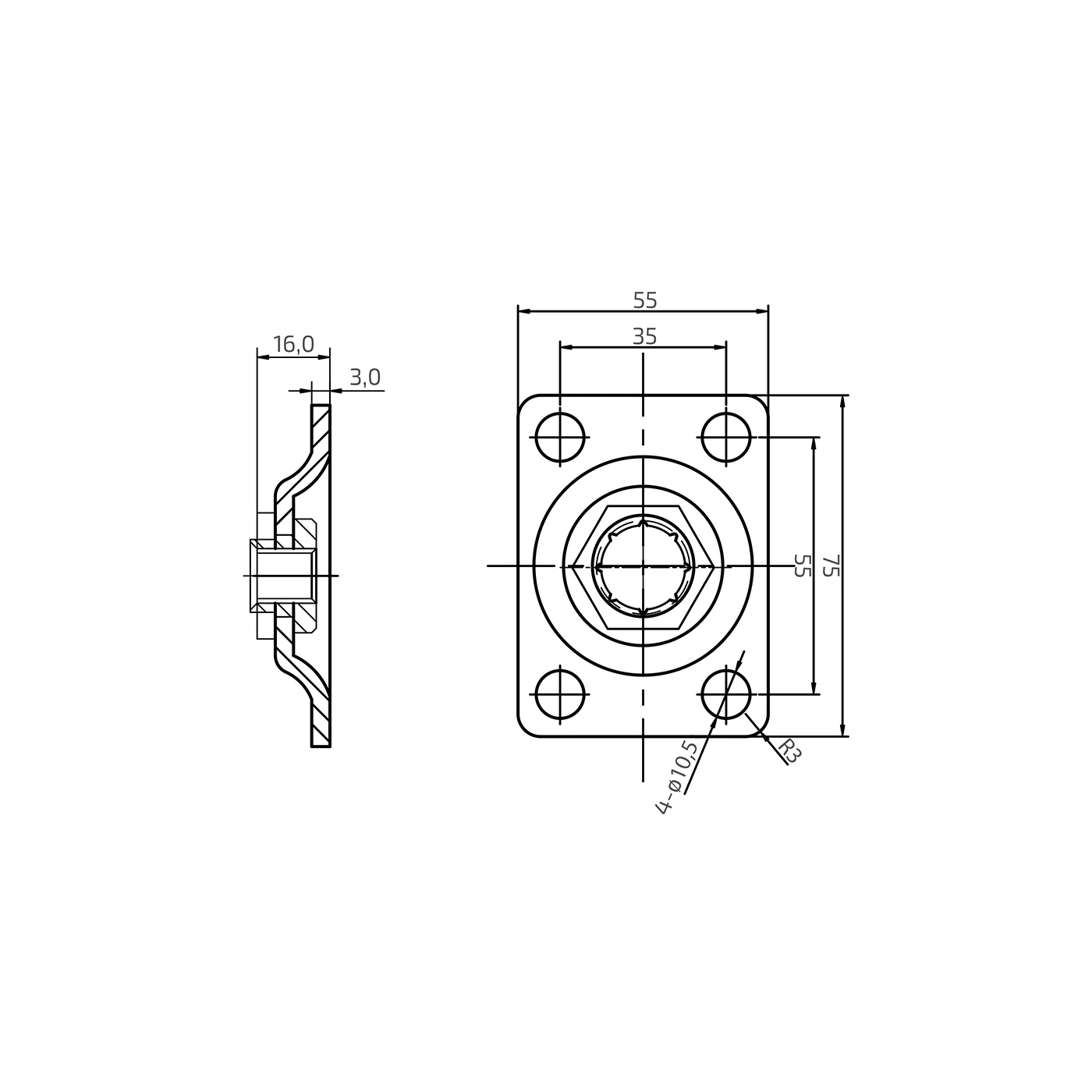

Dimensions et spécifications techniques
- Dimensions de la platine : 75 × 55 mm
- Épaisseur de tôle : 3,0 mm
- Profondeur totale (avec écrou) : 16,0 mm
- Entraxe des trous de montage (vertical) : 55 mm
- Entraxe des trous de montage (horizontal) : 35 mm
- Nombre de trous de montage : 4
- Diamètre des trous : Ø10,5 mm
- Rayon d'arrondi des angles : R3
- Filetage central : M12
- Matériau : acier inoxydable AISI 304
- Surface : brute
- Type : universel
- Poids : 0,13 kg
- EAN : 5903313205801
Application et montage
La platine se fixe au moyen de quatre vis par les trous de diamètre 10,5 mm, disposés avec un entraxe de 35 × 55 mm. Le filetage central M12 permet le vissage rapide de la tige de charnière réglable, ce qui permet un réglage précis de la position du vantail de portail ou portillon. La construction universelle signifie que la platine convient aussi bien pour un montage gauche que droit — sans nécessité de commander des variantes séparées.
La surface brute de l'acier inoxydable permet d'adapter la finition aux exigences individuelles du projet — l'élément peut être laissé à l'état brut, poli ou recouvert d'une couche de protection supplémentaire. Pour les équipes d'installation, cela signifie une flexibilité totale et la possibilité d'adapter l'aspect aux autres éléments de la balustrade ou de la clôture.
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
