PSG pivot avec platine 60×60 mm – charnière inférieure pour portail battant
produit indisponible
ajouter à la liste de souhaits
Description
PSG pivot avec platine 60×60 mm – charnière inférieure pour portail battant

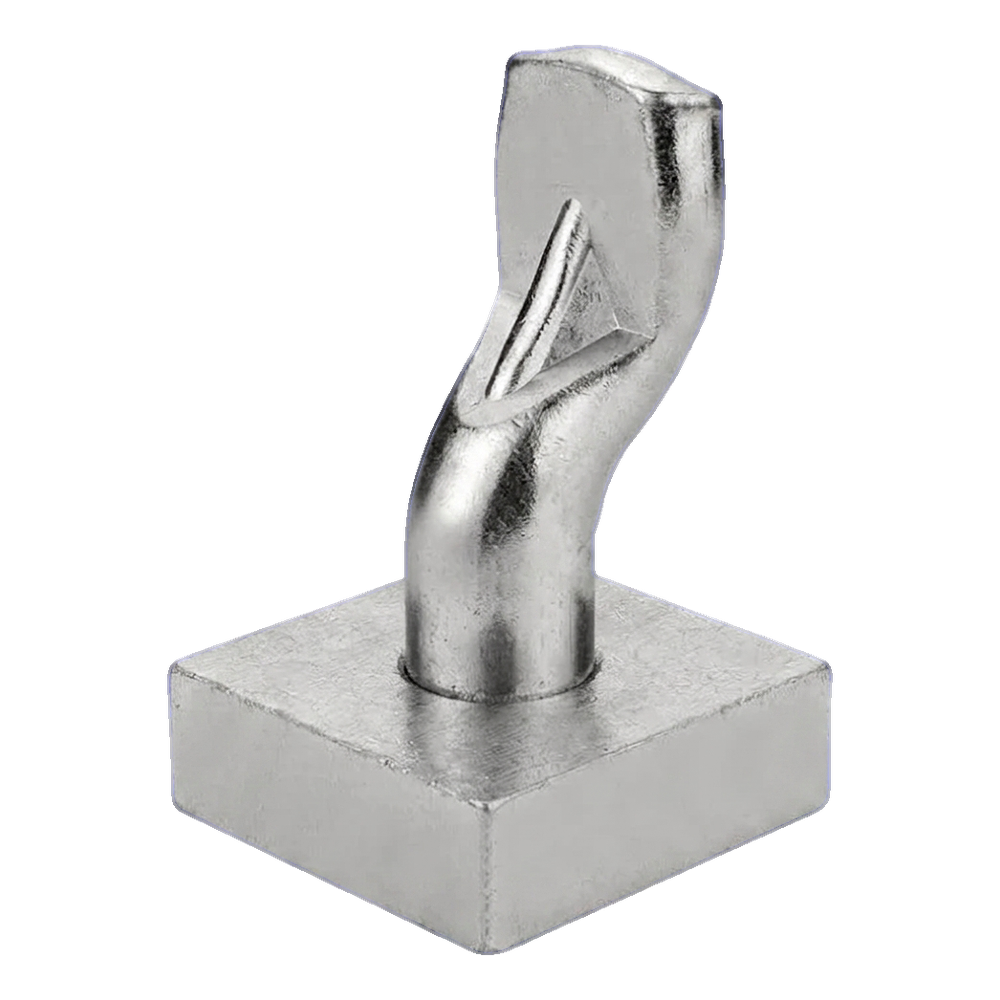

PSG pivot avec platine (30) est une charnière inférieure en acier destinée au montage de portails battants. L'élément se compose d'un pivot inséré dans la douille de la charnière supérieure et d'une platine de montage carrée qui se fixe à la base du portail. La construction solide et monobloc en acier assure une charge admissible élevée et une durabilité même en cas d'utilisation intensive.
La charge admissible d'une paire de charnières (supérieure + inférieure) pour un vantail de portail d'une longueur de 2 m est de 150 kg, ce qui permet la suspension sécurisée de vantaux lourds avec remplissage plein ou panneaux. Le pivot est monté par le bas — la platine constitue une base stable, et le tenon profilé avec rainure assure un encastrement fiable et une rotation libre du vantail.

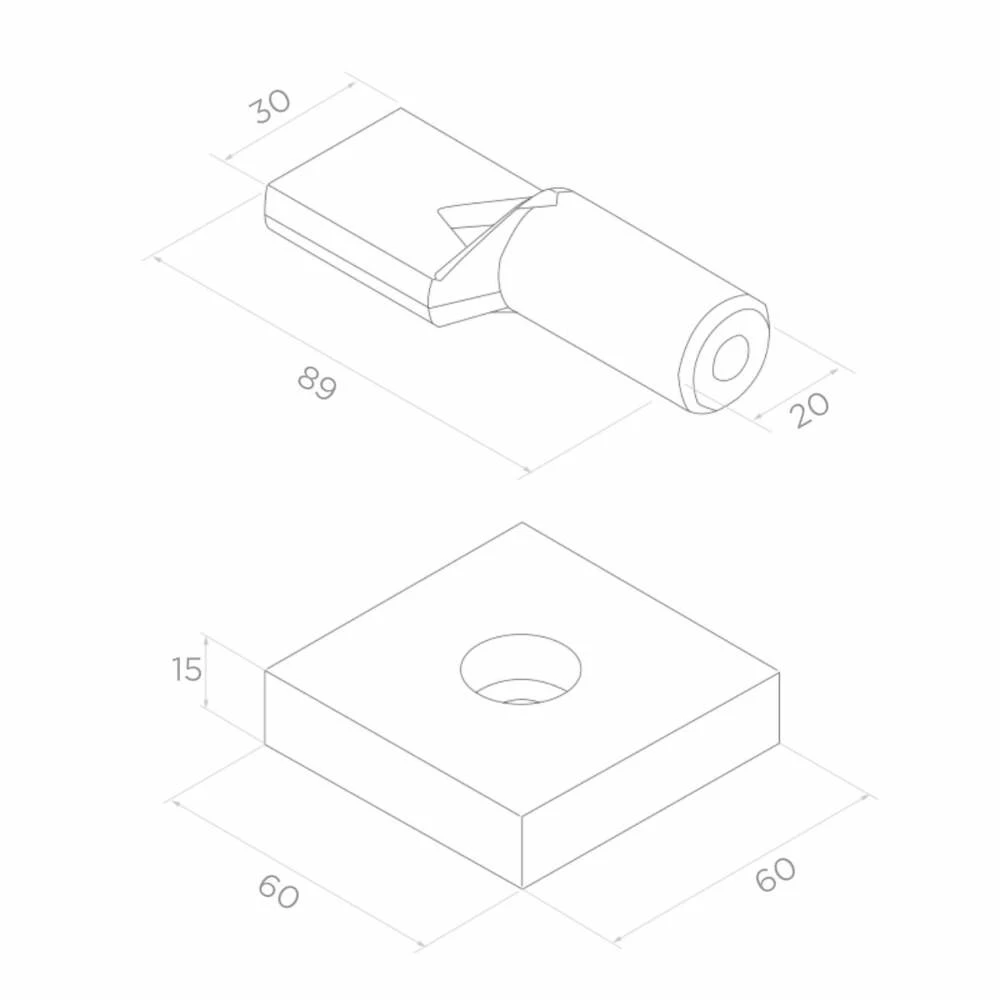

Dimensions et paramètres techniques
- Longueur totale du pivot : 89 mm
- Largeur de la tête du pivot : 30 mm
- Diamètre de la partie cylindrique du pivot (axe de rotation) : Ø20 mm
- Dimensions de la platine de montage : 60 × 60 mm
- Épaisseur de la platine de montage : 15 mm
- Matériau : acier
- Poids : 0,59 kg
- Charge admissible d'une paire de charnières (vantail 2 m) : 150 kg
- EAN : 5901289676243
- Fabricant : PSG
Application et montage
Le pivot avec platine est l'élément inférieur de la charnière de portail battant. La platine se monte sur le poteau ou la base de la clôture à l'aide de vis (trou central dans la platine), et le pivot constitue l'axe sur lequel tourne le vantail du portail. Le produit est destiné à être utilisé en paire avec une charnière supérieure appropriée — ensemble ils forment un système de charnière complet pour un vantail. Grâce à sa construction massive et à sa géométrie simple, le montage est rapide et ne nécessite pas d'outils spécialisés, ce qui se traduit par un temps de réalisation plus court du chantier sur le site.
Données techniques
| Diamètre | 20 |
| Mode de fixation | À sceller |
| Matériau | Acier |
