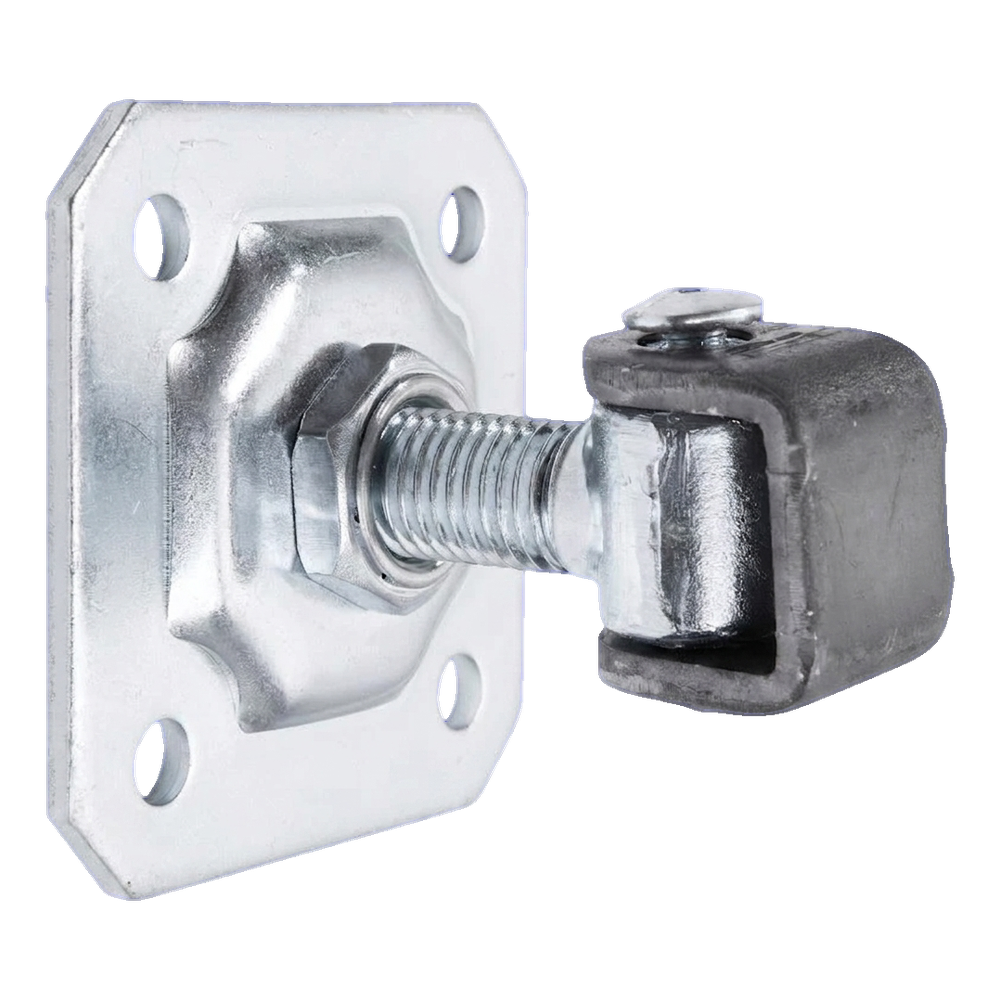

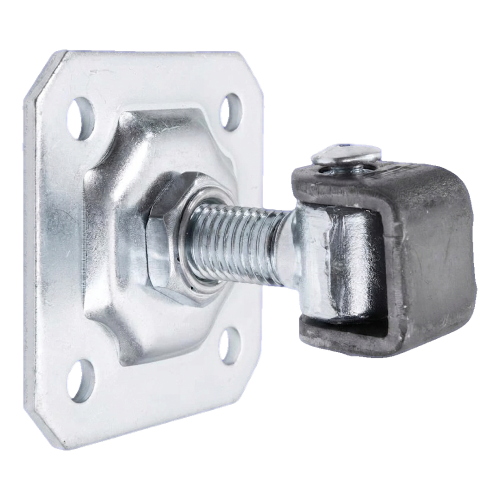

PSG charnière réglable pour portails battants M20 avec plaque 100×100×4 mm
La charnière réglable PSG M20 est un élément de suspension robuste en acier destiné aux portails battants. Grâce au filetage M20 avec écrou de réglage, elle permet une correction précise de la position du vantail du portail à tout moment — aussi bien directement après le montage qu'en cours d'utilisation, lorsque la structure s'affaisse ou change de géométrie sous l'effet de la température.
Produit protégé par galvanisation à chaud, ce qui garantit une protection anticorrosion de longue durée dans les conditions extérieures. L'œillet de la charnière est réalisé en couleur noire, ce qui lui donne un aspect esthétique et se marie bien avec les portails de clôture typiques.
Pourquoi choisir cette charnière ?
- Réglage après montage — l'écrou sur le filetage M20 permet de serrer ou desserrer la charnière à tout moment, compensant l'affaissement du vantail du portail ou les effets des changements de température
- Capacité de charge élevée — la charge admissible pour une paire de charnières sur un vantail de 2 m de longueur est de 105 kg
- Protection anticorrosion — la plaque de montage galvanisée assure la durabilité à l'extérieur pendant de nombreuses saisons
- Construction solide — l'épaisseur de la tôle de la plaque de montage de 4 mm garantit la rigidité et la résistance aux déformations mécaniques
- Haute résistance à l'usure — les éléments en acier résistent à une utilisation intensive quotidienne
Dimensions et spécifications techniques
- Fabricant : PSG
- Matériau : acier
- Protection anticorrosion : galvanisé (œillet noir)
- Diamètre de la vis : M20

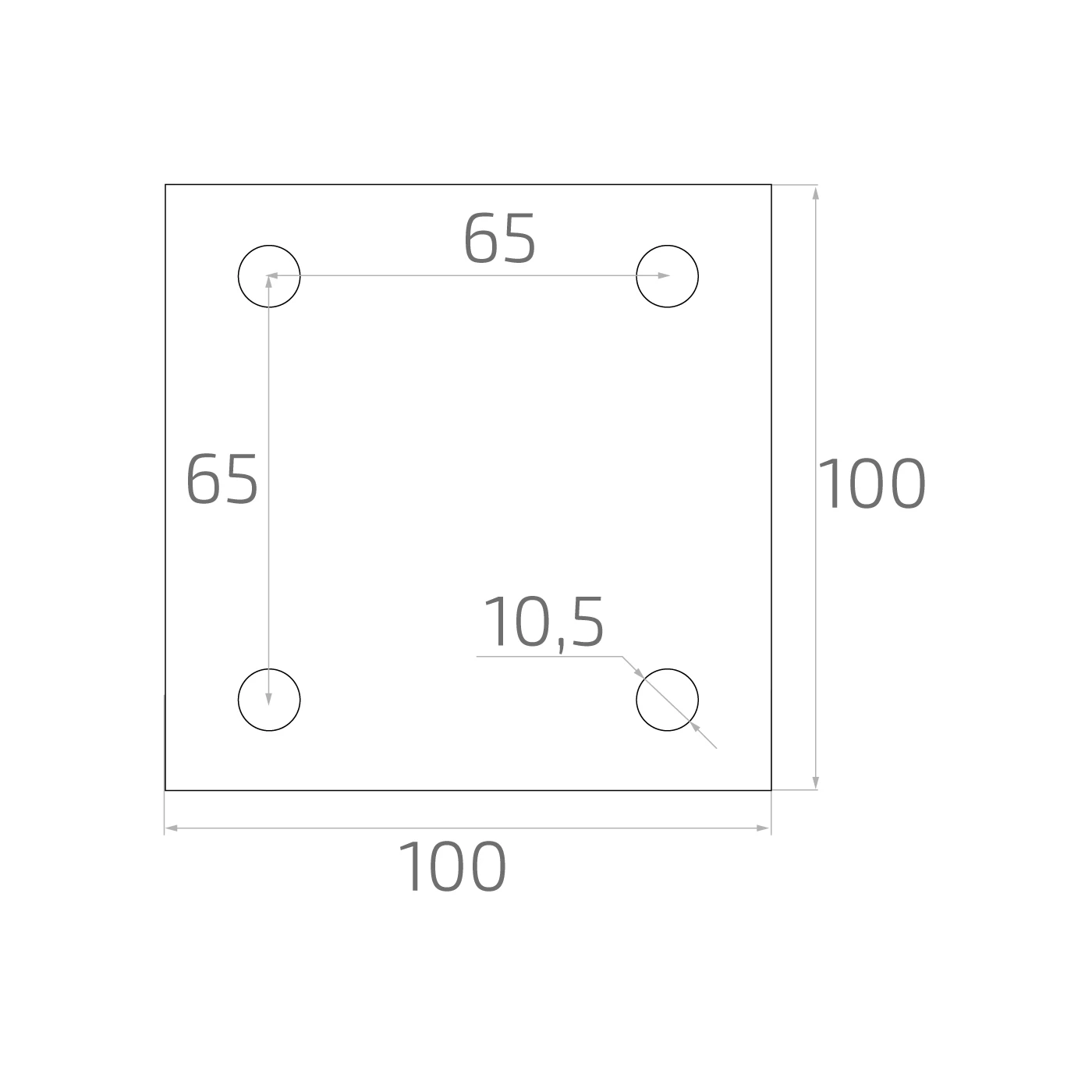

- Plaque de montage : 100 × 100 × 4 mm
- Entraxe des trous de montage : 65 × 65 mm
- Diamètre des trous de montage : 10,5 mm
- Largeur de l'œillet de la charnière : 43 mm
- Saillie de la charnière depuis le plan de montage : 40 mm (jusqu'à l'axe du pivot) / 88 mm (total)
- Longueur totale (L) : 88 mm
- Charge admissible pour une paire de charnières (vantail 2 m) : 105 kg
- Poids : 0,76 kg
- EAN : 5901289675741
Application et montage
La charnière est destinée au montage sur les poteaux de portails battants — en acier, maçonnés ou en béton. Quatre trous de montage dans la plaque (Ø 10,5 mm) permettent une fixation sûre au support à l'aide de vis ou d'ancrages appropriés. Après fixation de la plaque sur le poteau et de l'œillet sur le vantail du portail, il suffit de serrer l'écrou de réglage sur le filetage M20 pour régler la position désirée du vantail. Le réglage peut être répété plusieurs fois — c'est particulièrement utile en hiver, lorsque le métal se contracte sous l'effet des basses températures, et en été, lorsqu'il se dilate thermiquement.
Données techniques
| Mode de fixation | Avec platine |
| Type de filetage | M20 |
| Matériau | Acier |
