PSG charnière réglable de portail M20 avec plaque 100×100 mm – acier inoxydable AISI 304
produit indisponible
ajouter à la liste de souhaits
Description

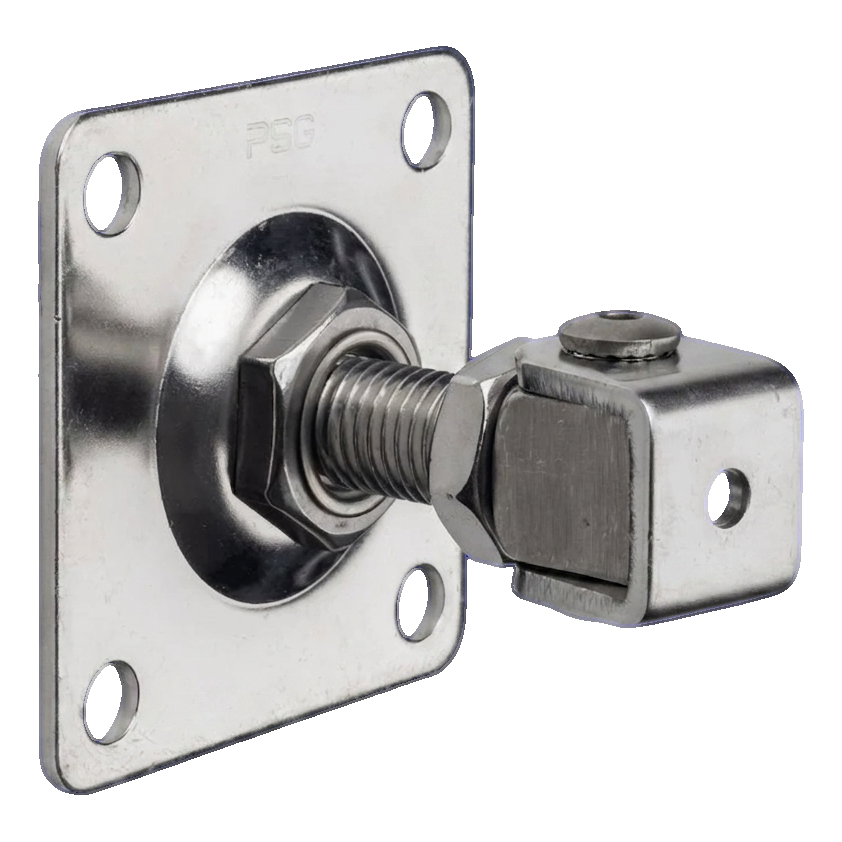

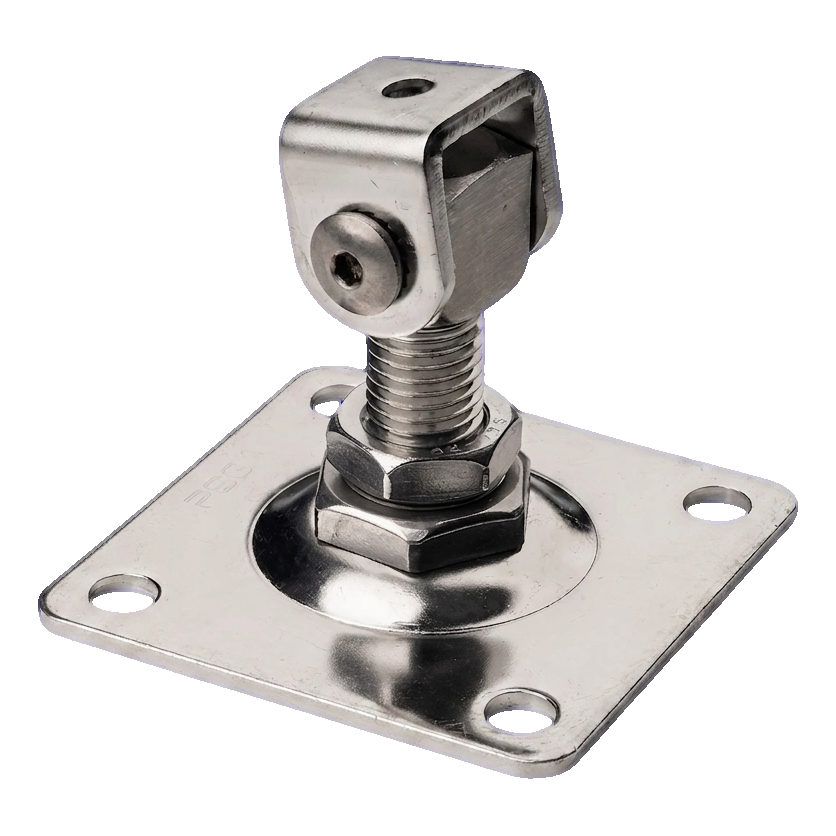

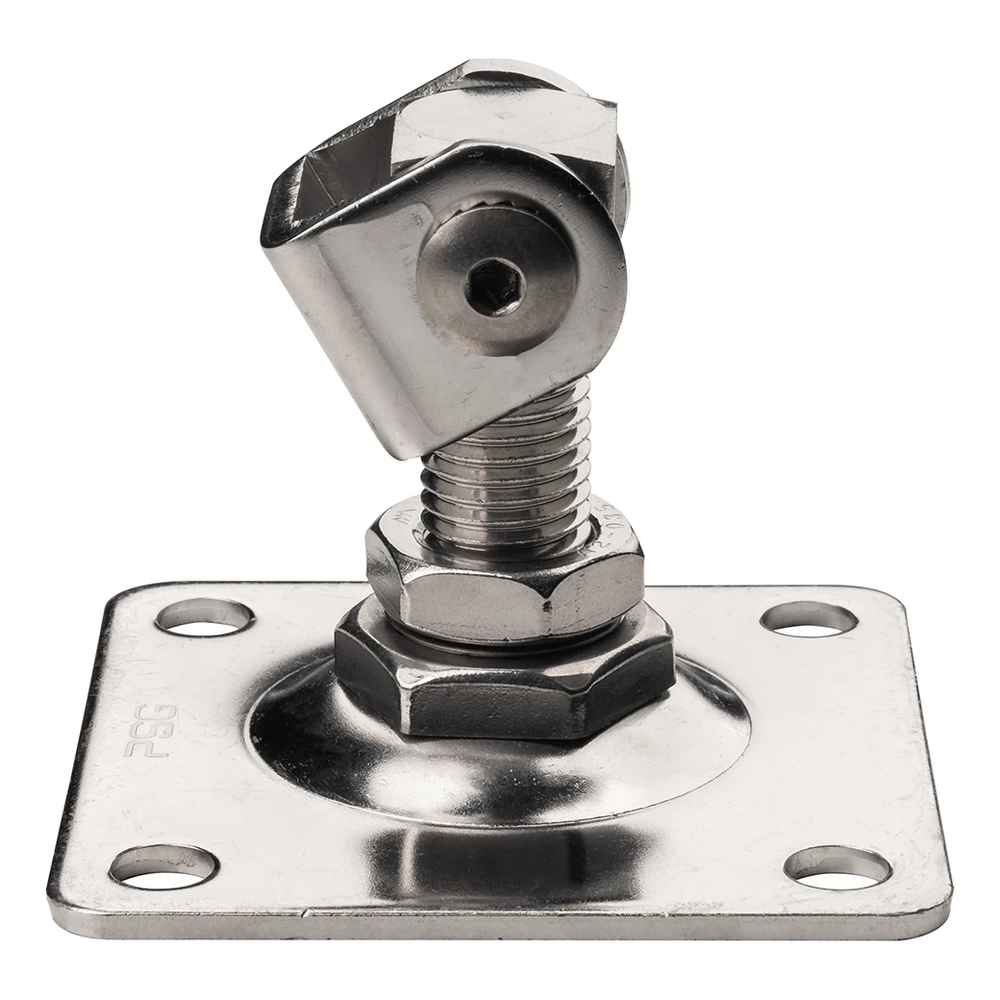

PSG charnière réglable de portail M20 avec plaque 100×100 mm – acier inoxydable AISI 304
PSG charnière réglable M20 avec plaque est un élément de montage robuste destiné aux portails battants — aussi bien domestiques qu'industriels. Entièrement fabriquée en acier inoxydable AISI 304, elle garantit une haute résistance à la corrosion, ce qui la rend parfaite pour les installations extérieures exposées aux conditions atmosphériques variables. La construction universelle et la possibilité de réglage continu permettent d'ajuster précisément le vantail du portail, ce qui réduit considérablement le temps de montage et élimine le besoin de corrections coûteuses.
La surface brute permet un traitement ultérieur — peinture en poudre ou laquage — ce qui permet d'adapter l'apparence de la charnière aux couleurs du portail et de la clôture.
Réglage et montage
L'un des principaux avantages de cette charnière est le réglage continu dans la plage de 46 à 68 mm (distance de l'axe de l'axe au plan de montage). Cela permet un ajustement précis de la position du vantail du portail après montage de la plaque, ce qui est particulièrement important pour les poteaux irréguliers ou la compensation des tolérances d'exécution. Le filetage M20 assure une fixation solide et sûre, et quatre trous de montage de diamètre ø11,5 mm avec un entraxe de 75 mm permettent un vissage stable de la plaque au poteau ou au mur.

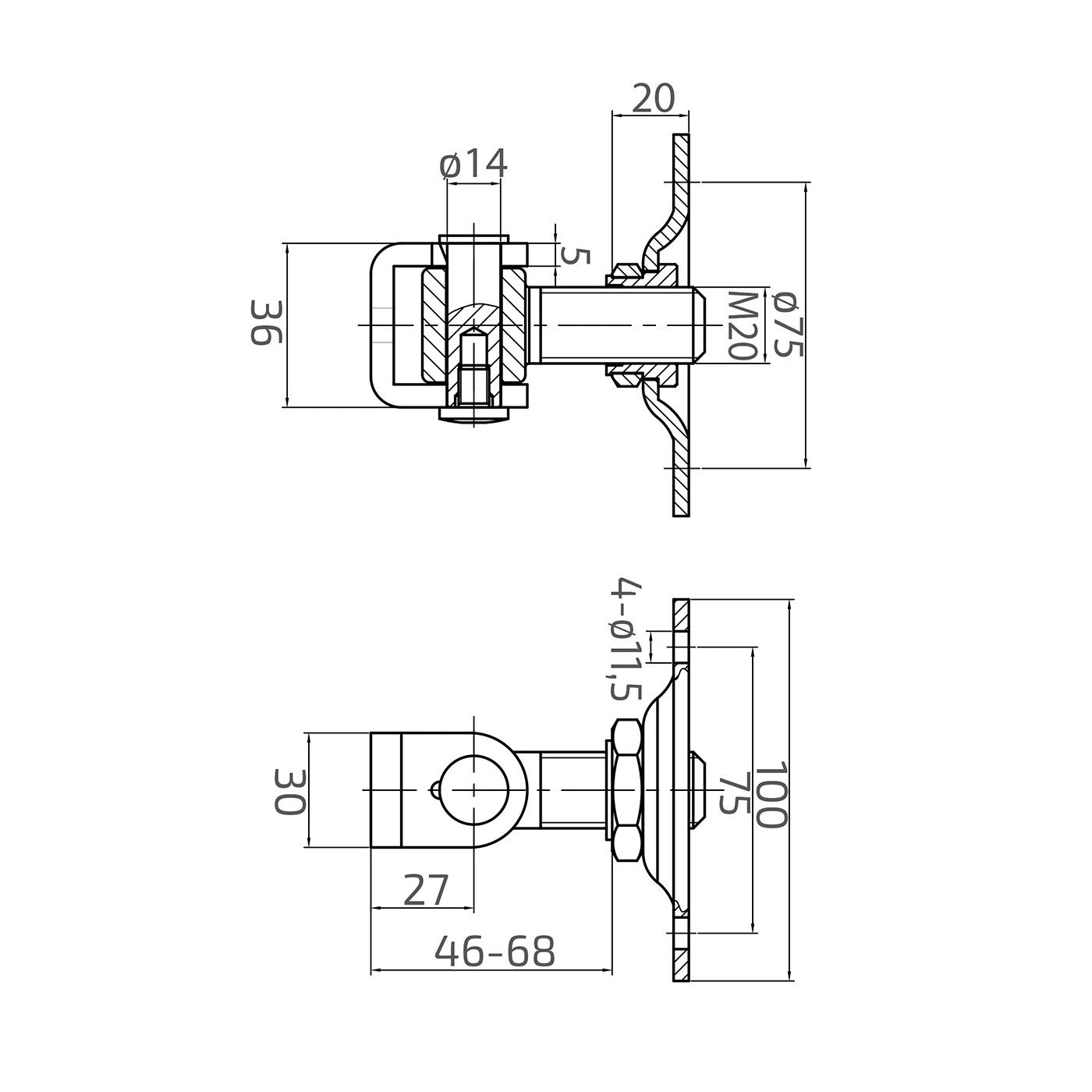

Dimensions et spécification technique
- Marque : PSG
- Matériau : acier inoxydable AISI 304
- Surface : brute
- Filetage : M20
- Dimensions de la plaque : 100 × 100 × 4 mm
- Diamètre de l'emboutissage de la plaque : ø75 mm
- Trous de montage : 4 × ø11,5 mm, entraxe 75 mm
- Hauteur du support (cornière) : 36 mm
- Largeur du support : 30 mm
- Profondeur du support : 27 mm
- Diamètre de l'axe : ø14 mm
- Épaisseur de la tôle du support : 5 mm
- Plage de réglage (axe de l'axe – plan de la plaque) : 46–68 mm
- Poids : 0,742 kg
- EAN : 5903313205795
Application
La charnière est destinée au montage de portails battants dans le bâtiment résidentiel et industriel. La construction universelle permet l'utilisation aussi bien sur des portillons légers que sur des portails d'entrée plus lourds. L'acier inoxydable AISI 304 fait que le produit ne nécessite pas de protection anticorrosion supplémentaire, ce qui réduit les coûts de maintenance et prolonge la durée de vie de l'installation.
Données techniques
| Type de filetage | M20 |
| Mode de fixation | Avec platine |
| Matériau | AISI 304 |
