PSG charnière ajustable roulée pour portillon fi24 M12 avec platine 150×40 mm
produit indisponible
ajouter à la liste de souhaits
Description

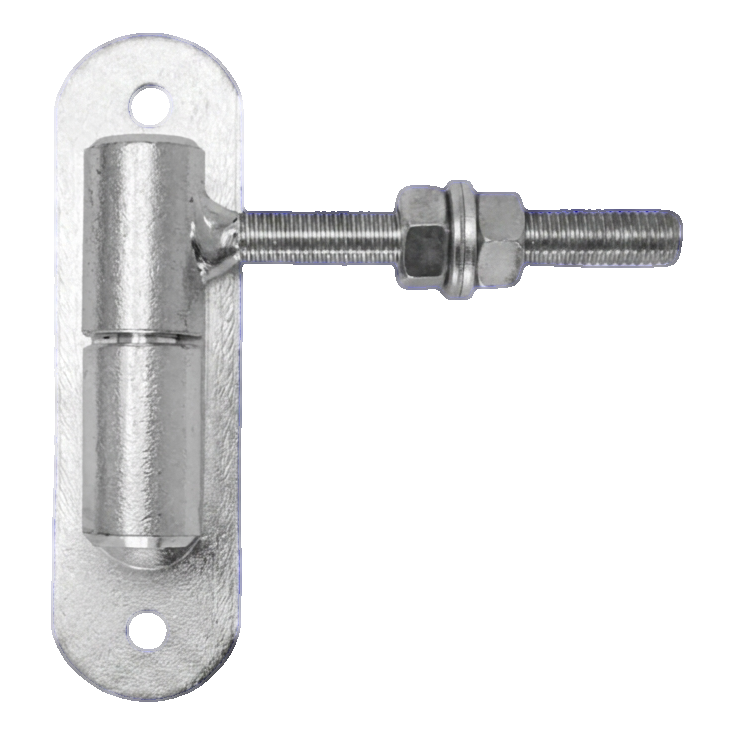

PSG charnière ajustable roulée pour portillon fi24 M12 avec platine 150×40 mm
Charnière ajustable roulée en acier avec rotule et platine de montage – solution fiable pour la suspension de portillons de clôture. Le filetage M12 avec écrou de réglage permet un réglage précis de la verticalité du portillon à tout moment – aussi bien juste après le montage qu'en cours d'utilisation, lorsque la structure s'affaisse ou que les conditions thermiques changent.
La surface galvanisée assure une protection anticorrosion de longue durée, permettant à la charnière de fonctionner parfaitement en conditions extérieures. La douille roulée de diamètre fi 24 mm garantit un fonctionnement fluide et une haute résistance aux charges mécaniques. Deux trous de montage dans la platine permettent un vissage rapide et sûr sur le poteau de clôture.
Avantages pour l'installateur
- Réglage à tout moment – l'écrou sur le filetage M12 permet de serrer ou desserrer la charnière sans démonter le portillon
- Galvanisation – protection anticorrosion durable pour applications extérieures
- Montage rapide – platine avec deux trous fi 10,5 mm permet le vissage direct sur le poteau
- Haute qualité de fabrication – douille roulée en acier résistante aux dommages mécaniques et aux fortes charges

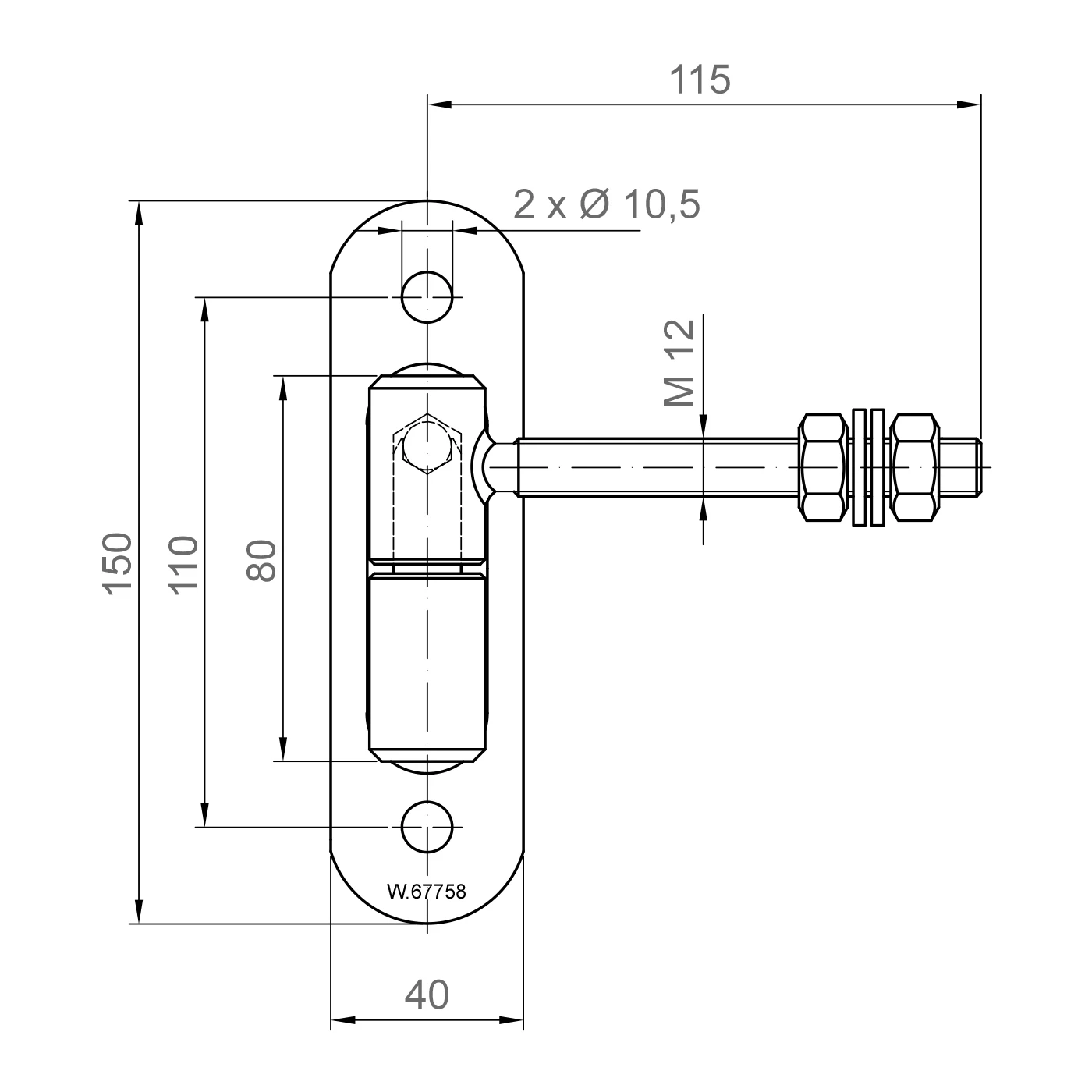

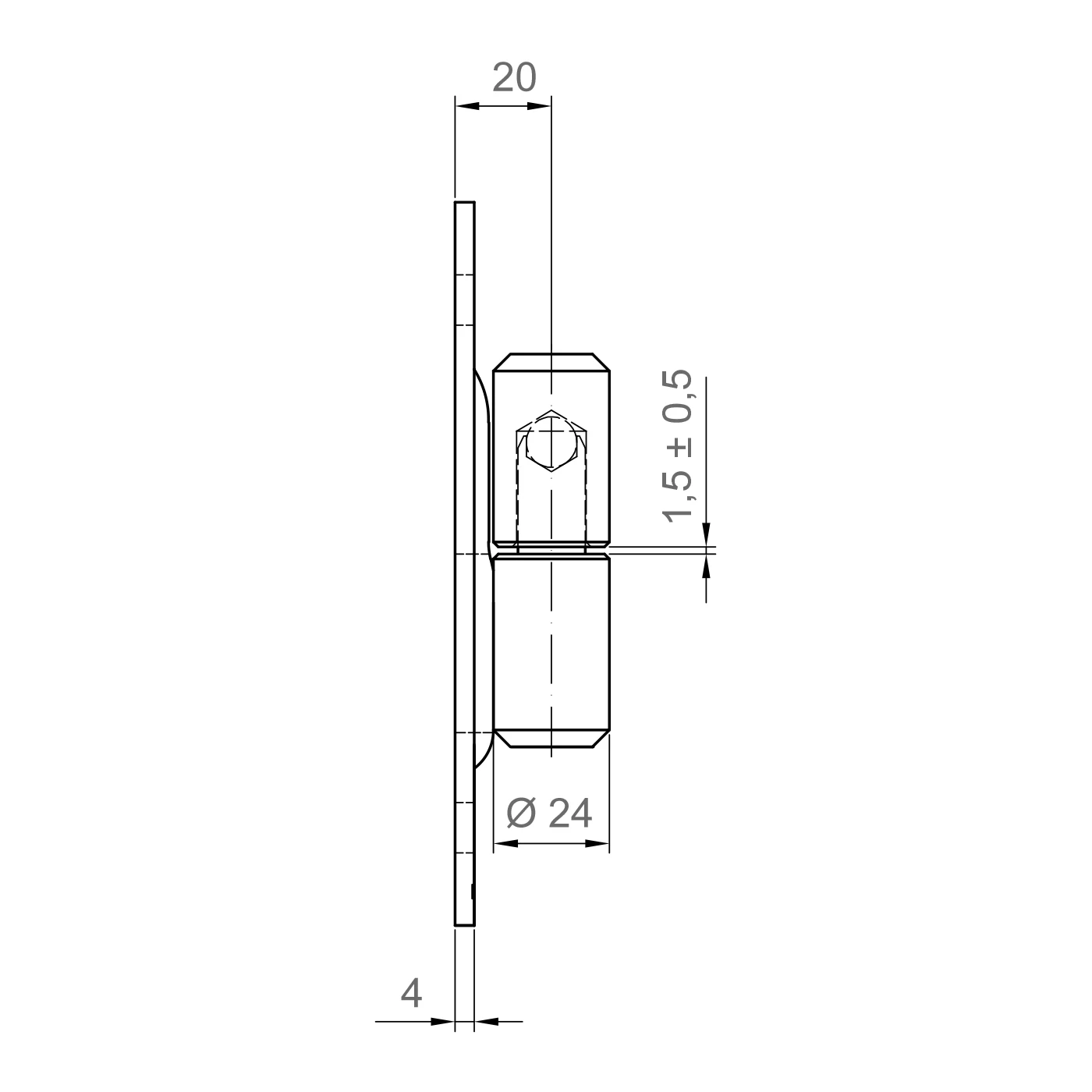

Dimensions et paramètres techniques
- Matériau : acier galvanisé
- Diamètre de la douille : fi 24 mm
- Filetage de l'axe : M12
- Dimensions de la platine (H × larg.) : 150 × 40 mm
- Épaisseur de la tôle de platine : 4 mm
- Hauteur utile de la douille : 80 mm
- Entraxe des trous de montage : 110 mm
- Diamètre des trous de montage : 2 × fi 10,5 mm
- Longueur de l'axe fileté (depuis l'axe de rotation) : 115 mm
- Distance de l'axe de rotation au plan de montage : 20 mm
- Jeu de fonctionnement entre douilles : 1,5 ± 0,5 mm
- Poids : 0,56 kg
- EAN : 5901431940918
Construction et principe de fonctionnement
La charnière se compose de deux douilles roulées en acier montées sur un axe de rotation commun, reliées à la platine de montage. L'axe horizontal avec filetage M12 se termine par une rotule sur laquelle se fixe la partie correspondante du portillon. L'écrou de réglage sur l'axe permet un réglage continu de la hauteur de suspension du portillon – il suffit de desserrer l'écrou, régler la position appropriée et resserrer. Cette construction élimine la nécessité de démonter lors de corrections de réglage, ce qui est particulièrement utile après affaissement de la structure ou dans des conditions de grandes variations de température, lorsque le métal change ses dimensions.
Données techniques
| Diamètre | 24 |
| Mode de fixation | Avec platine |
| Type de filetage | M12 |
| Matériau | Acier |
