PSG ancrage acier M20 Ø 27 L-160 avec charnière réglable et rosace
produit indisponible
ajouter à la liste de souhaits
Description

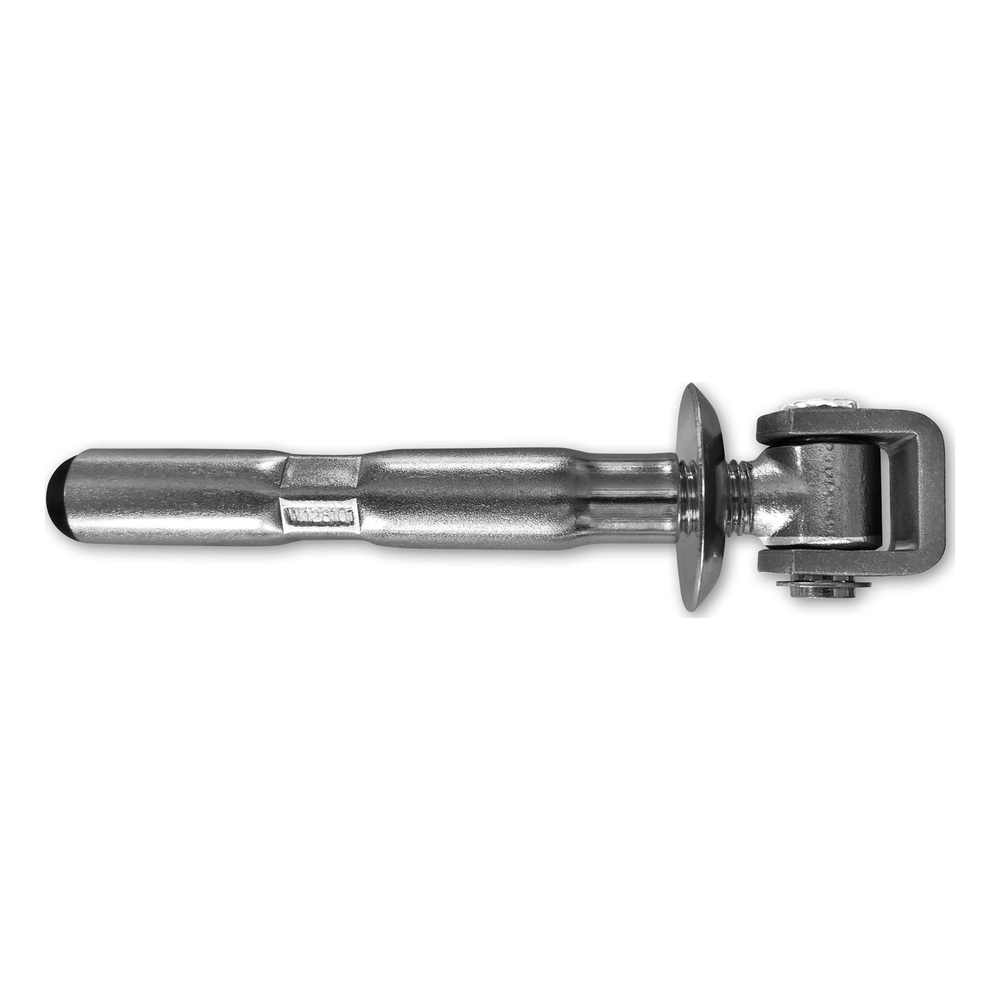

PSG ancrage acier M20 Ø 27 L-160 avec charnière réglable et rosace
L'ancrage acier M20 avec charnière réglable et rosace est un kit de montage complet destiné à la fixation de charnières de portails et portillons dans des poteaux béton, pierre ou clinker. Grâce à son rétrécissement spécialement profilé pour application avec ancrage chimique, le montage est rapide, sûr et durable — sans nécessité de scellement à la chaux.
Le kit comprend un ancrage de longueur 160 mm et diamètre Ø 27 mm avec filetage intérieur M20 ainsi qu'une charnière réglable M20 complète avec rosace. La plage de réglage de la charnière est de 40–65 mm, ce qui permet un positionnement précis du vantail de portail ou portillon après montage de l'ancrage. La rosace de diamètre 58 mm masque le point de fixation et donne à l'installation un aspect esthétique et fini.

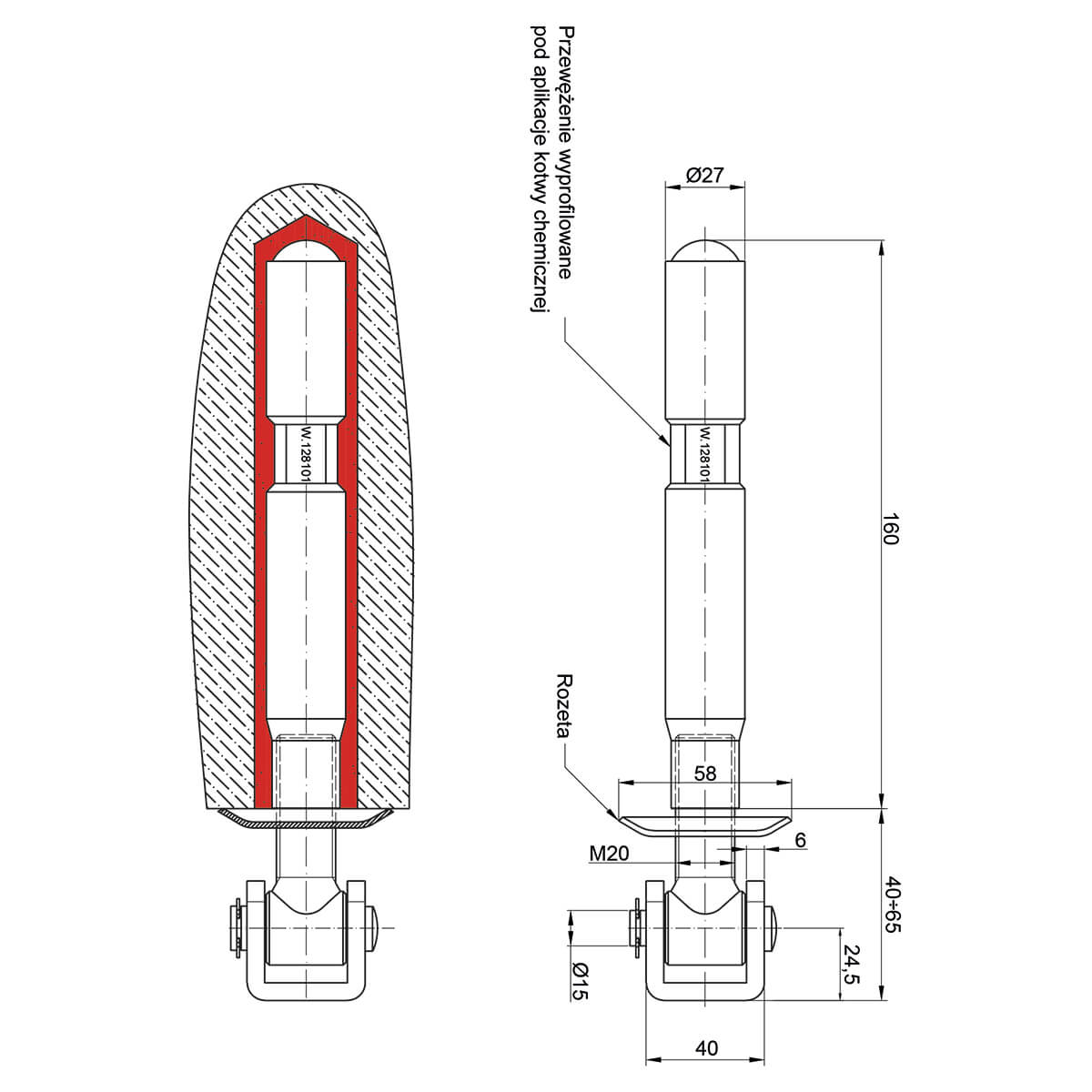

Dimensions et paramètres techniques
- Fabricant : PSG
- Filetage intérieur : M20
- Diamètre du corps d'ancrage : Ø 27 mm
- Longueur du corps d'ancrage : 160 mm
- Longueur totale du kit : 225 mm
- Diamètre de la rosace : 58 mm
- Épaisseur de la rosace : 6 mm
- Plage de réglage de la charnière : 40–65 mm
- Diamètre de l'axe de charnière : Ø 15 mm
- Largeur de l'oreille de charnière : 40 mm
- Hauteur de l'oreille de charnière : 24,5 mm
- Matériau : acier
- Poids : 0,62 kg
- EAN : 5901431941274
Application et montage
L'ancrage est destiné à être scellé ou collé dans des poteaux de clôture — béton, pierre ou clinker. Le rétrécissement sur le corps de l'ancrage est profilé pour assurer une liaison optimale avec l'ancrage chimique, ce qui garantit une haute portance et une résistance aux charges dynamiques typiques des vantaux de portails et portillons. La rosace couvrant le point de montage assure un effet visuel propre et professionnel.
Le réglage de la charnière dans la plage 40–65 mm permet la correction de la position du vantail sans nécessité de démontage de l'ancrage, ce qui accélère considérablement les travaux de finition sur chantier et élimine le besoin de rescellement de l'élément en cas de légères variations dimensionnelles du poteau.
Données techniques
| Type de filetage | M20 |
| Mode de fixation | À sceller |
| Matériau | Acier |
