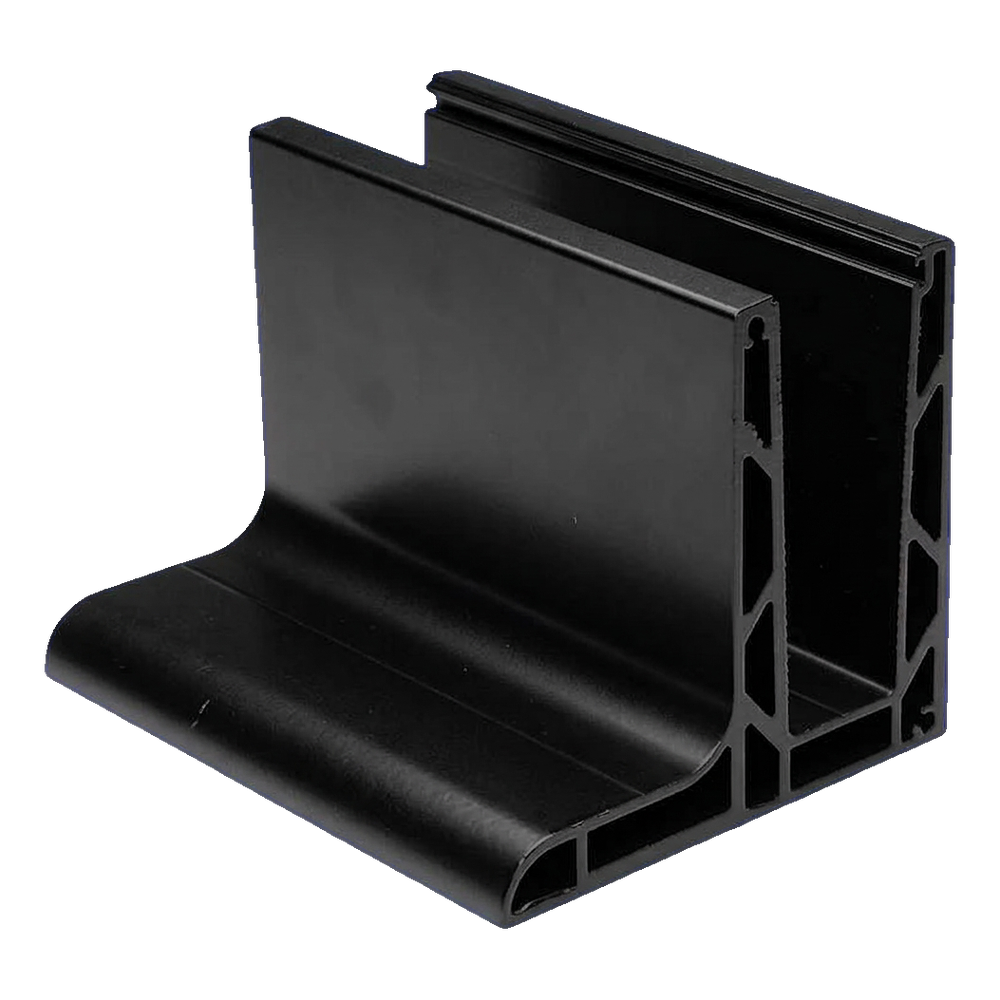

Kozza KE 105 – profilé aluminium en L pour balustrades entièrement vitrées 5000 mm noir
produit indisponible
ajouter à la liste de souhaits
Description

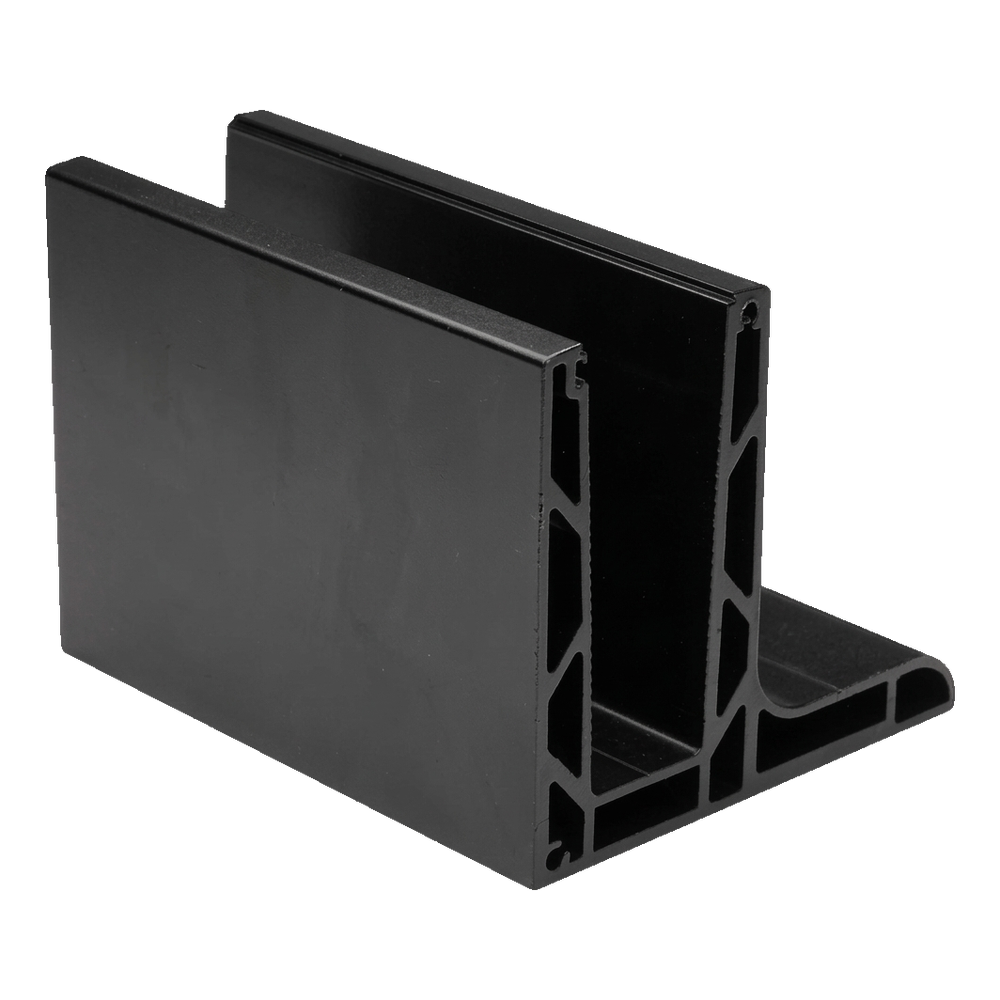

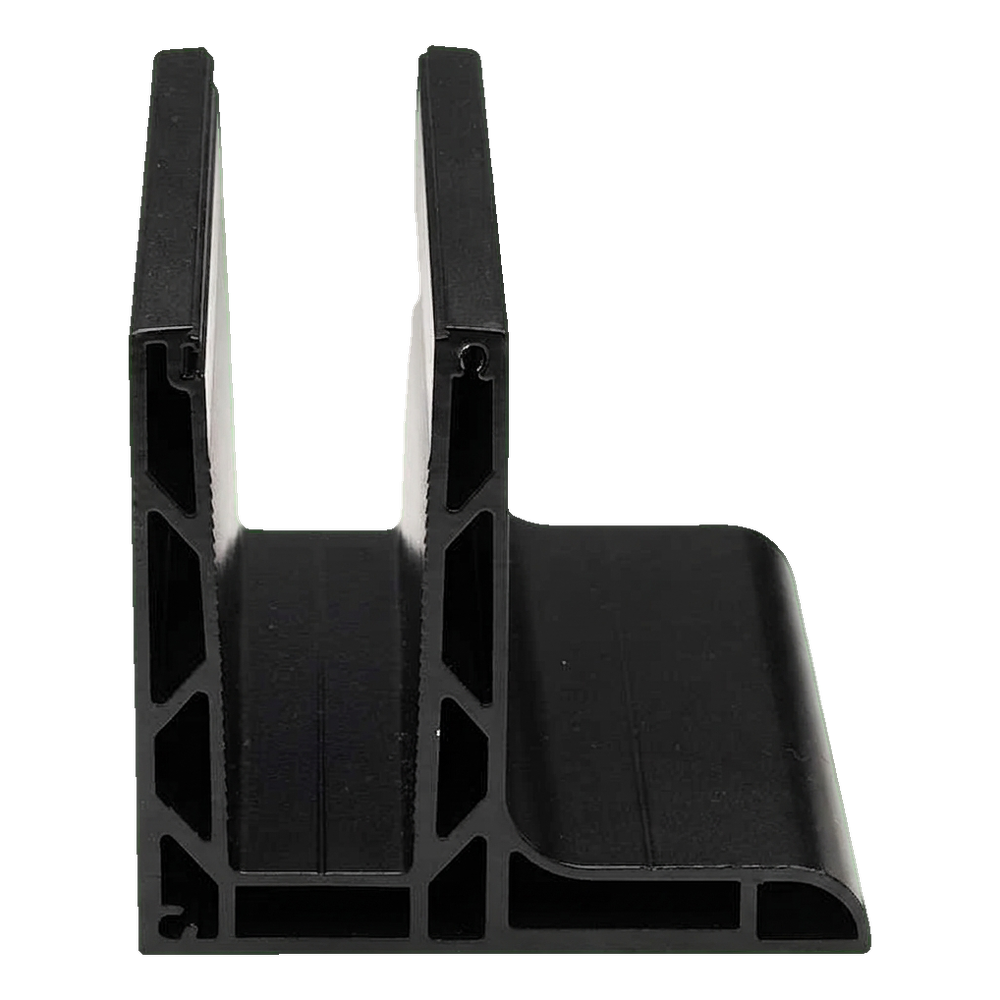

Kozza KE 105 – profil aluminium L pour garde-corps tout-verre 5000 mm, noir
Profil à cavité de type L de la série Kozza KE 105 est une solution professionnelle pour l'installation de garde-corps tout-verre, conçu pour la fixation longitudinale par le haut. Grâce au système plat, le profil s'harmonise parfaitement avec l'architecture moderne — il convient aussi bien aux bâtiments résidentiels qu'aux espaces commerciaux : hôtels, centres commerciaux ou immeubles de bureaux.
Avantages clés pour l'installateur
- Plage universelle d'épaisseur de verre — le profil accepte les panneaux d'une épaisseur de 12 à 21,52 mm, ce qui élimine la nécessité de stocker différentes variantes de profil
- Fixation longitudinale par le haut — montage rapide et pratique, idéal avec des sols finis et des plafonds achevés
- Système plat — apparence minimaliste sans éléments saillants, conforme aux tendances architecturales actuelles
- Trous de montage prêts — 17 trous répartis tous les 300 mm avec fraisage permettent un ancrage immédiat sans perçage supplémentaire
- Couleur noire — finition anodisée élégante s'harmonisant avec les cadres sombres et les intérieurs modernes

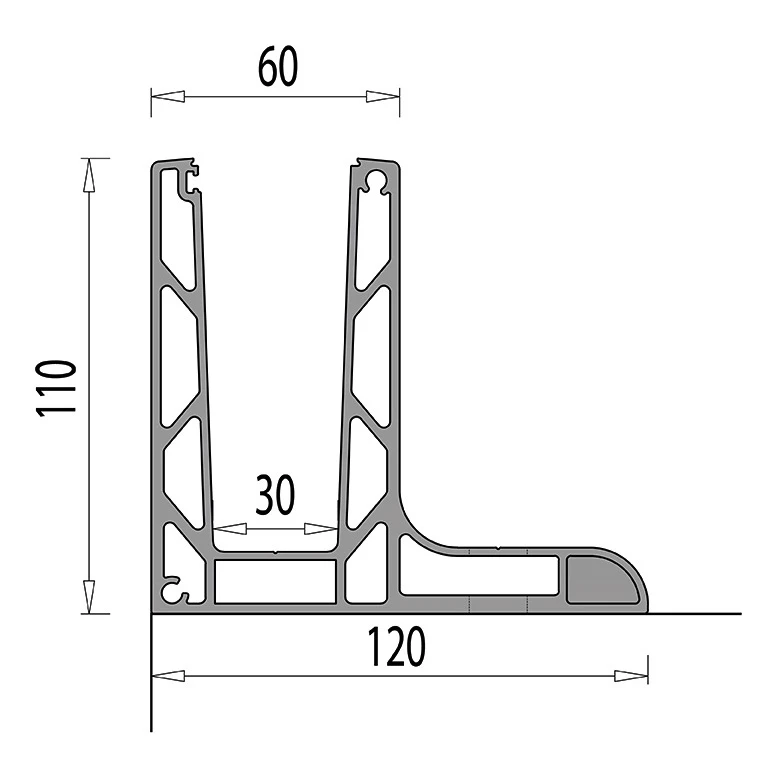

Dimensions et paramètres du profil
- Longueur du profil : 5000 mm
- Hauteur (H) : 110 mm
- Largeur de la base (W) : 120 mm
- Largeur de la partie supérieure – poche à verre : 60 mm
- Largeur intérieure du fond de la poche : 30 mm
- Plage d'épaisseur de verre : 12–21,52 mm
- Matériau : aluminium EN AW 6063
- Système : plat
- Fixation : longitudinale par le haut
- Couleur : noire
- Poids : 30 kg

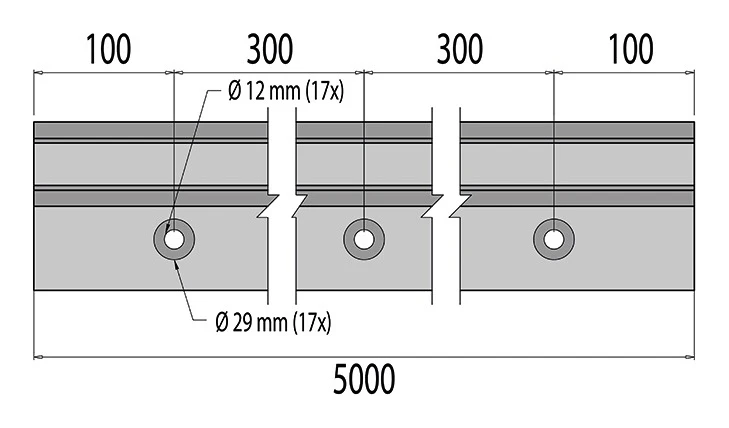

Répartition des trous de montage
- Nombre de trous : 17 pcs
- Diamètre du trou traversant : Ø 12 mm
- Diamètre du fraisage : Ø 29 mm
- Entraxe entre les axes des trous : 300 mm
- Distance du premier/dernier trou au bord : 100 mm

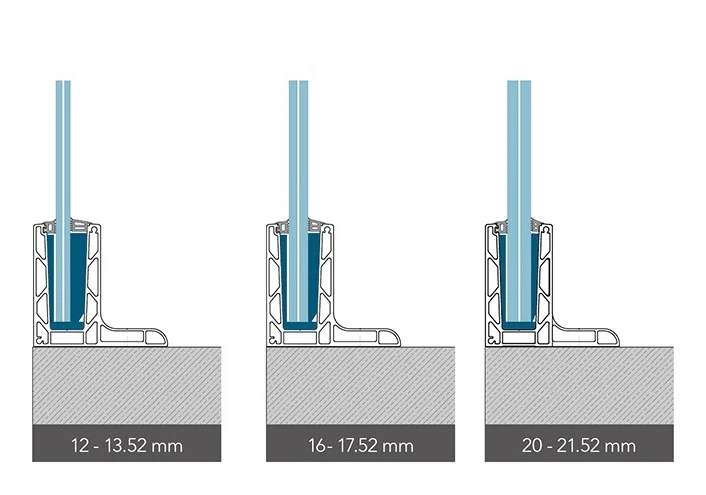

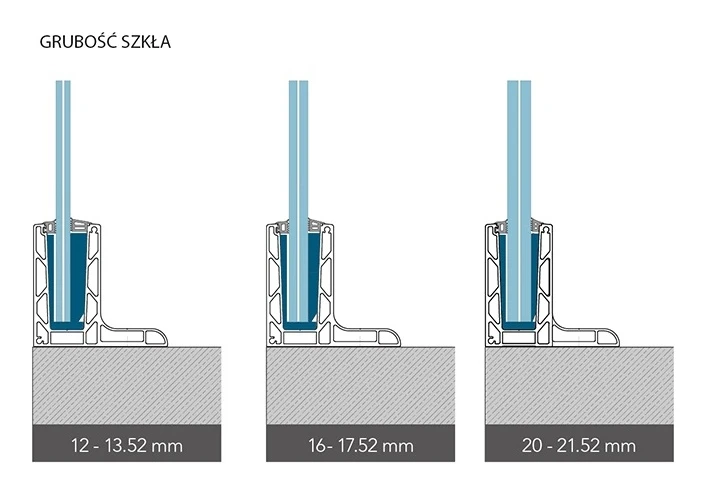

Compatibilité avec le verre
Le profil KE 105 est compatible avec trois plages d'épaisseur de verre trempé et feuilleté. Grâce au système de fixation GLASSMOVE, les joints à l'intérieur du profil s'adaptent à l'épaisseur spécifique du panneau, assurant une installation stable et sécurisée :
- Verre 12–13,52 mm
- Verre 16–17,52 mm
- Verre 20–21,52 mm

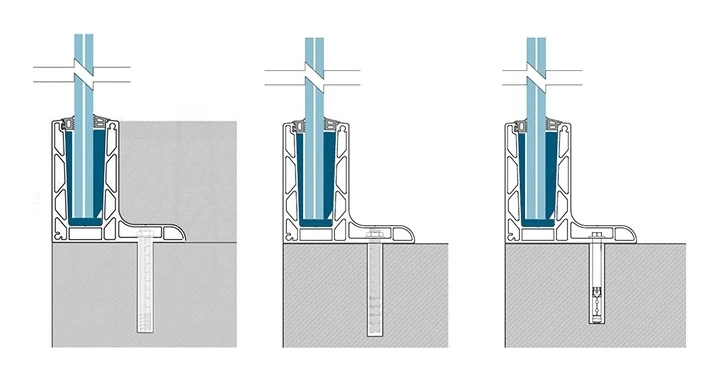

Mode d'ancrage
Le profil peut être ancré mécaniquement au support à l'aide de chevilles — les dessins ci-dessus montrent trois variantes typiques d'installation selon l'épaisseur de la chape et le type de support. Les fraisages des trous de montage (Ø 29 mm) permettent de noyer la tête de vis sous la surface du profil.

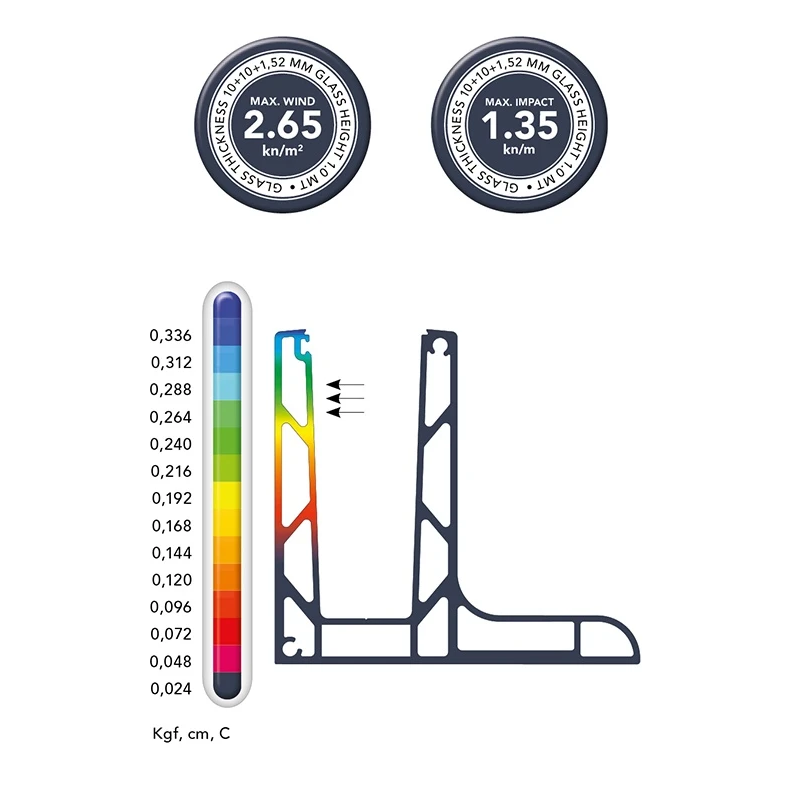

Résistance et analyse des déplacements
Le profil a été soumis à une analyse par éléments finis (FEM). Les résultats de déplacement sont donnés pour un profil avec une base de longueur 1,0 m sous charge horizontale inférieure à 500 kg (5000 N), mesurée de la base au point le plus haut du profil. Pour un verre d'épaisseur 10+10+1,52 mm et de hauteur 1,0 m, on obtient :
- Charge maximale au vent : 2,65 kN/m²
- Charge maximale d'impact : 1,35 kN/m
Tableau de résistance série KE
Le tableau ci-dessous présente les valeurs maximales de charges au vent et d'impact pour trois modèles de la série KE selon l'épaisseur et la hauteur du panneau de verre :
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre h. 1,0 m | Verre h. 1,2 m | Verre h. 1,0 m | Verre h. 1,2 m | Verre h. 1,0 m | Verre h. 1,2 m | |||||||
| Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | |||
Données techniques
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
| Épaisseur du verre [mm] | 10,38-17,52 |
| Système de montage | Plat |
