Kozza KE 105 – profilé aluminium de type L pour balustrades tout verre 5000 mm
produit indisponible
ajouter à la liste de souhaits
Description

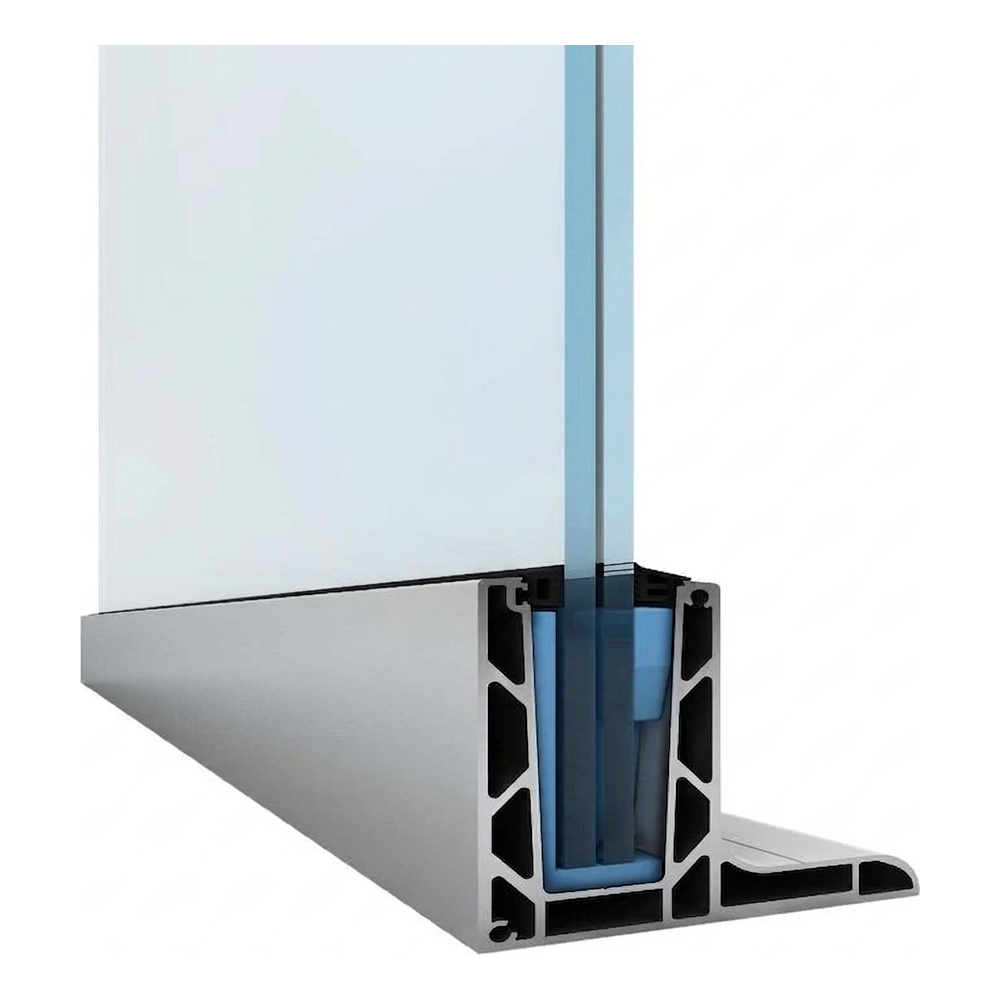

Kozza KE 105 – profilé aluminium en L pour garde-corps tout verre 5000 mm, fixation longitudinale par le haut

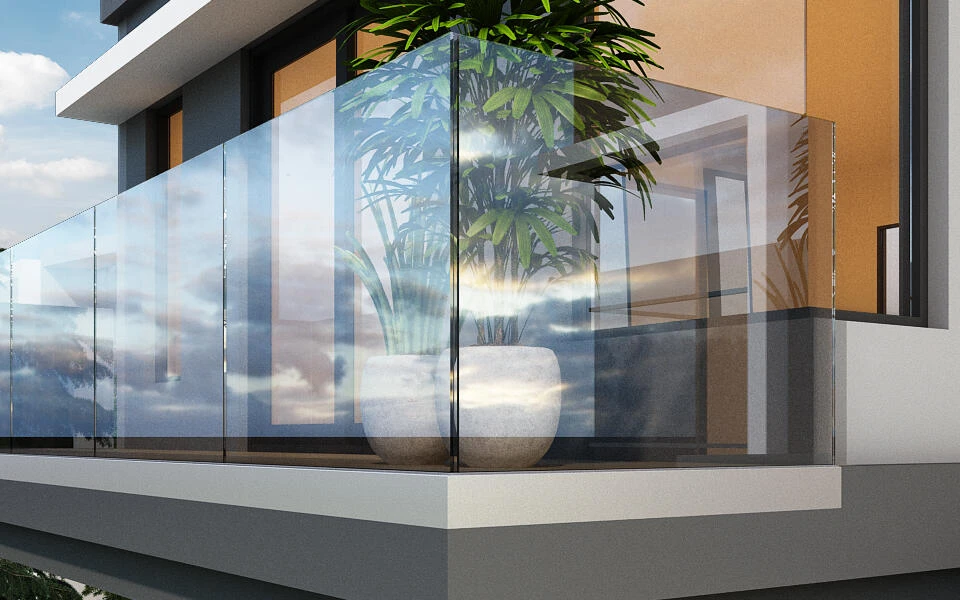

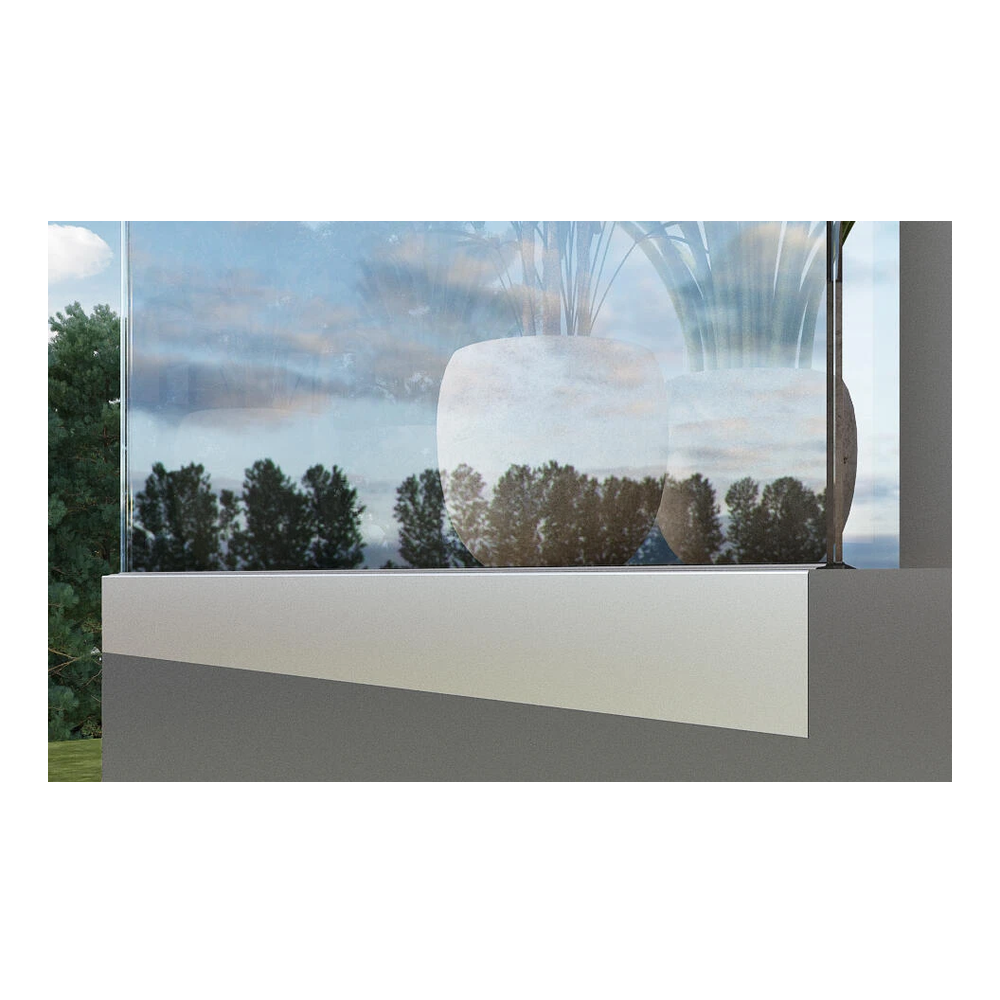

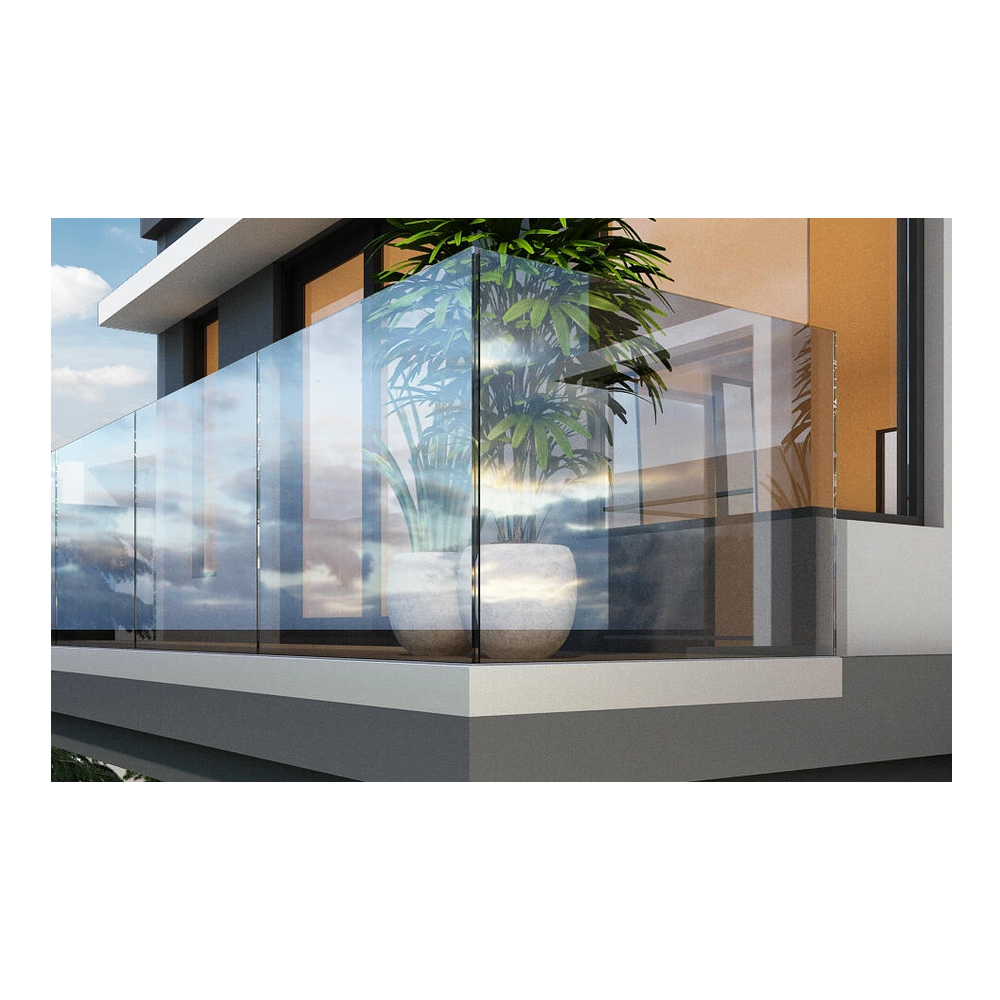

Kozza KE 105 est un profilé aluminium à chambres de type L destiné à la construction de garde-corps tout verre. Il a été développé selon les exigences des architectes et convient aussi bien aux espaces résidentiels qu'aux grands objets commerciaux — hôtels, centres commerciaux ou bâtiments de bureaux. Grâce à la fixation longitudinale par le haut, le profilé est monté directement sur le bord de la dalle de plancher ou de l'attique, créant une ligne de fixation minimaliste et presque invisible pour le verre.
Le système plat combiné à l'anodisation mate garantit une esthétique moderne et sobre — le profilé ne domine pas visuellement, et la surface vitrée devient l'élément principal du garde-corps. La plage universelle d'épaisseur de verre de 12 à 21,52 mm permet de sélectionner avec souplesse les panneaux de verre selon les exigences statiques et de conception de chaque projet.

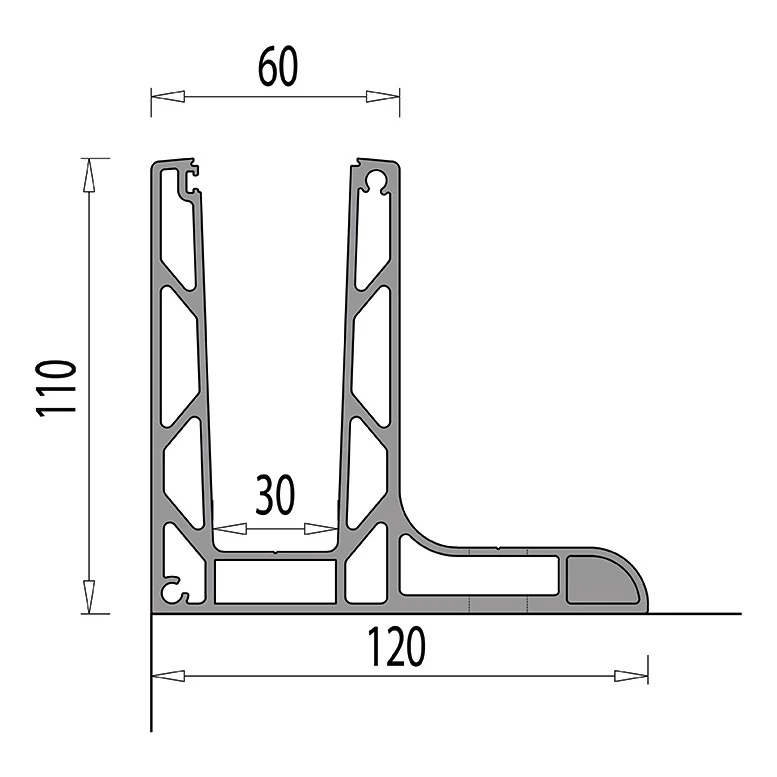

Paramètres techniques du profilé
- Longueur du profilé : 5000 mm
- Hauteur du profilé : 110 mm
- Largeur de la base : 120 mm
- Largeur de la partie supérieure du canal pour verre : 60 mm
- Largeur intérieure du canal : 30 mm
- Plage d'épaisseur de verre : 12–21,52 mm
- Fixation : longitudinale par le haut
- Système : plat
- Matériau : alliage d'aluminium EN AW 6063
- Finition : anodisation mate
- Poids : 30 kg
- EAN : 5903313202466
Perçages de fixation
Le profilé possède 17 perçages de fixation répartis sur toute la longueur. Les trous traversants ont un diamètre de Ø 12 mm, et les lamages — Ø 29 mm. L'entraxe entre les trous est de 300 mm, avec une distance de bord de 100 mm depuis chaque extrémité du profilé. Cette disposition assure une répartition uniforme des charges et un montage rapide avec des chevilles mécaniques ou chimiques.

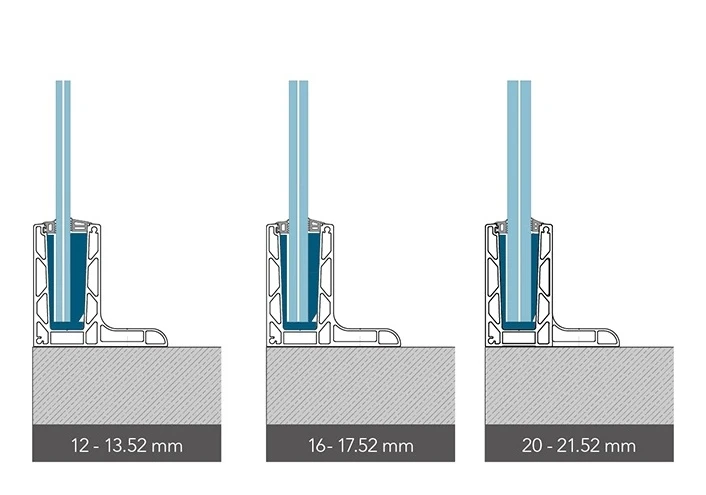

Compatibilité avec le verre
Le profilé KE 105 fonctionne avec trois plages d'épaisseur de verre, ce qui permet de s'adapter aux différentes exigences statiques et de conception :
- Verre 12–13,52 mm — panneaux standards trempés et feuilletés
- Verre 16–17,52 mm — verre de sécurité feuilleté (ex. 2×8 mm + film PVB)
- Verre 20–21,52 mm — panneaux épais feuilletés pour applications à exigences de résistance élevées (ex. 2×10 mm + film PVB)
Méthodes d'ancrage
Le système Kozza KE 105 offre une flexibilité dans le choix de la méthode d'ancrage. Selon le support et les exigences de construction, le profilé peut être fixé à l'aide de différents types de chevilles — mécaniques ou chimiques. L'illustration présente trois variantes d'encastrement du profilé dans le béton, permettant à l'installateur de choisir la solution optimale pour le type de construction donné.

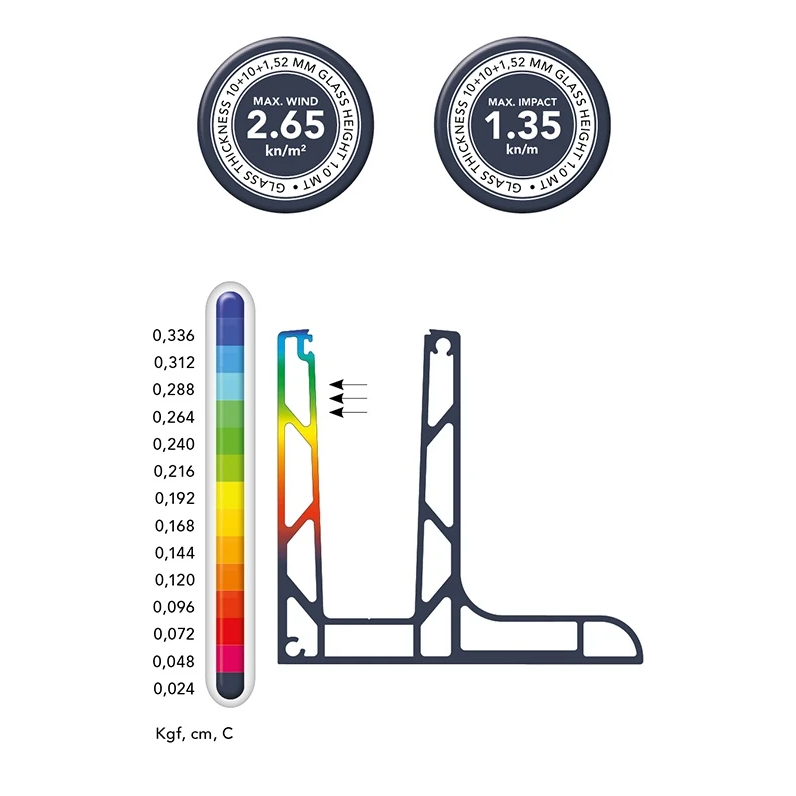

Résistance aux charges — résultats d'essais
Le profilé KE 105 avec verre feuilleté 10+10+1,52 mm d'une hauteur de 1,0 m atteint une charge maximale au vent de 2,65 kN/m² et une résistance maximale à l'impact de 1,35 kN/m. L'analyse numérique (MEF) confirme des valeurs de déplacement minimales même lors de charges horizontales extrêmes inférieures à 500 kg (5000 N) par mètre de longueur de base du profilé.
Charges maximales de la série KE selon l'épaisseur et la hauteur du verre
| Série KE | Verre 12-13.52 mm | Verre 16-17.52 mm | Verre 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | Verre de hauteur 1.0 m | Verre de hauteur 1.2 m | |||||||
| Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | Vent max. (kN/m²) | Impact max. (kN/m) | |
| KE 100 | 2,45 | |||||||||||
Données techniques
| Épaisseur du verre [mm] | 10,38-17,52 |
| Système de montage | Plat |
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
