Kozza KE 100 – profilé en U pour balustrades tout verre 5000 mm noir, fixation par le haut
produit indisponible
ajouter à la liste de souhaits
Description

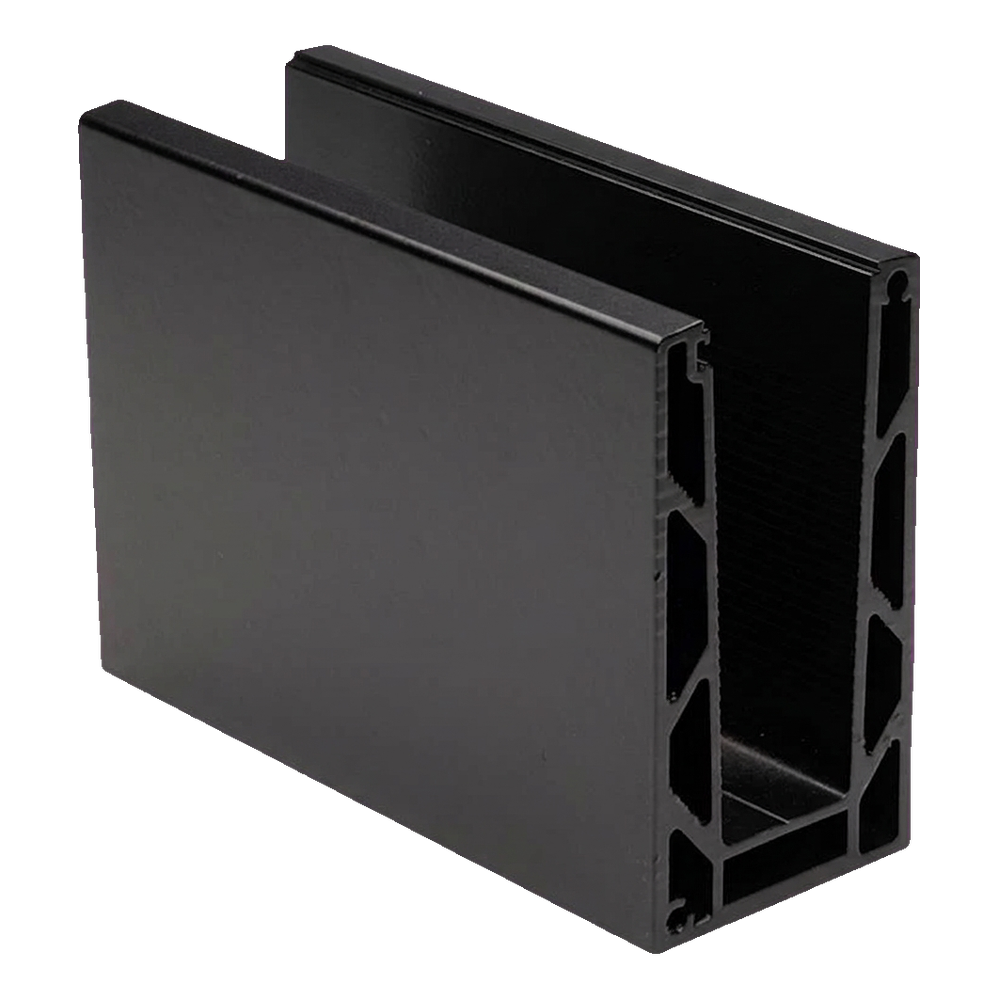

Kozza KE 100 – profilé aluminium U pour garde-corps entièrement vitrés 5000 mm noir
Profilé alvéolaire de type U pour garde-corps entièrement vitrés de la série Kozza KE 100 est une solution conçue selon les exigences des architectes et destinée aux réalisations professionnelles — des espaces résidentiels aux objets commerciaux, tels que les hôtels et centres commerciaux. Monté par le haut (système plat), il assure une manière esthétique et sécurisée de fixer du verre trempé d'épaisseur de 12 à 21,52 mm sans éléments de fixation visibles.
Le profilé d'une longueur de 5000 mm est livré avec 17 trous de montage (Ø 12 mm avec évidemment Ø 29 mm) exécutés en usine, répartis tous les 300 mm — ce qui accélère considérablement le montage sur chantier. La couleur noire du fini laqué en poudre donne au garde-corps un caractère moderne et minimaliste, s'harmonisant parfaitement avec les cadres de fenêtres sombres et les éléments de finition intérieure.

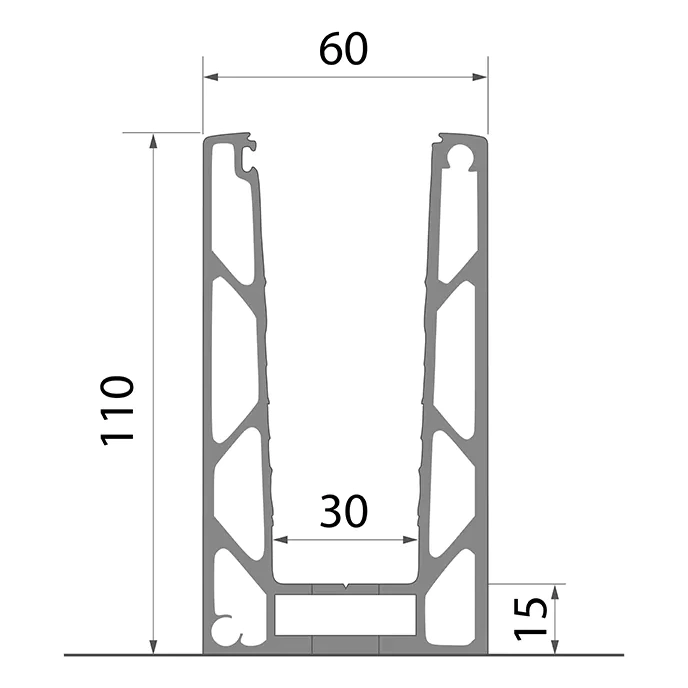

Paramètres techniques du profilé
- Série : KE 100
- Longueur du profilé : 5000 mm
- Largeur extérieure : 60 mm
- Hauteur : 110 mm
- Largeur du canal intérieur : 30 mm
- Hauteur de la base : 15 mm
- Gamme d'épaisseur de verre : 12–21,52 mm
- Hauteur maximale du verre : 120 cm
- Système de montage : plat, fixation par le haut
- Matériau : aluminium EN AW 6063
- Couleur : noir (peint en poudre)
- Poids : 23 kg
- EAN : 5903313208277

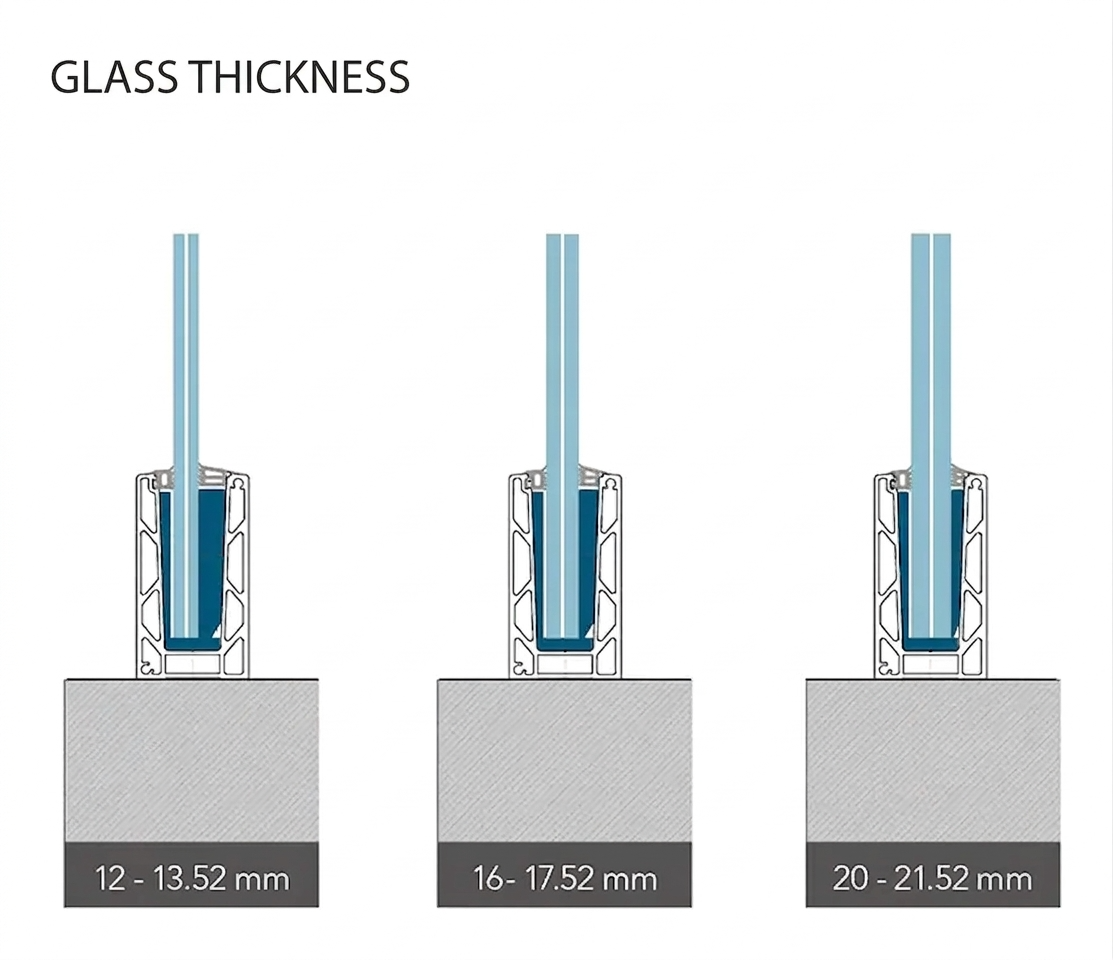

Compatibilité avec les épaisseurs de verre
Le profilé KE 100 prend en charge trois gammes d'épaisseur de panneaux de verre, permettant d'adapter la solution aux exigences du projet et aux normes de sécurité en vigueur :
- Verre 12–13,52 mm — panneaux standard trempés et feuilletés VSG
- Verre 16–17,52 mm — panneaux feuilletés à résistance renforcée
- Verre 20–21,52 mm — panneaux feuilletés épais pour applications à charges élevées

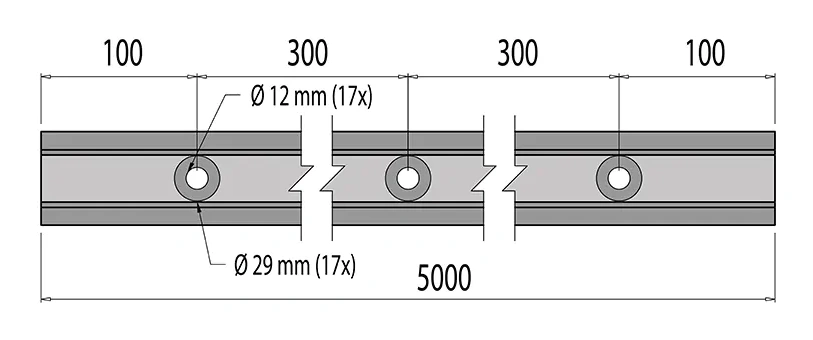

Dimensions et répartition des trous de montage
Le profilé possède 17 trous traversants d'un diamètre de Ø 12 mm avec évidements Ø 29 mm, permettant de dissimuler la tête de vis. Les trous sont répartis symétriquement le long de l'axe du profilé :
- Distance du bord au premier trou : 100 mm
- Entraxe entre les trous : 300 mm
- Distance du dernier trou au bord : 100 mm
- Longueur totale du profilé : 5000 mm
Mode d'ancrage et montage
Le profilé est monté par le haut sur la surface du support (par ex. plafond, acrotère, bord de balcon). L'ancrage est réalisé par vis à travers les trous préparés en usine avec évidements. La partie saillante du profilé (20 mm sous la base) est encastrée dans le support préparé, ce qui assure une liaison stable et durable.

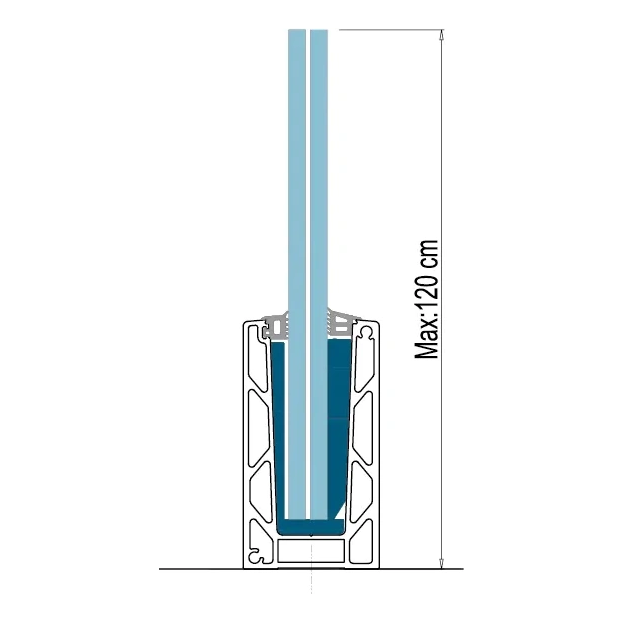

Hauteur maximale du verre
Le profilé KE 100 permet le montage de panneaux de verre d'une hauteur maximale de 120 cm (1,2 m). À cette hauteur, le profilé conserve sa pleine capacité portante et sa stabilité, ce que confirment les résultats des essais de charge au vent et à l'impact pour les différentes épaisseurs de verre.

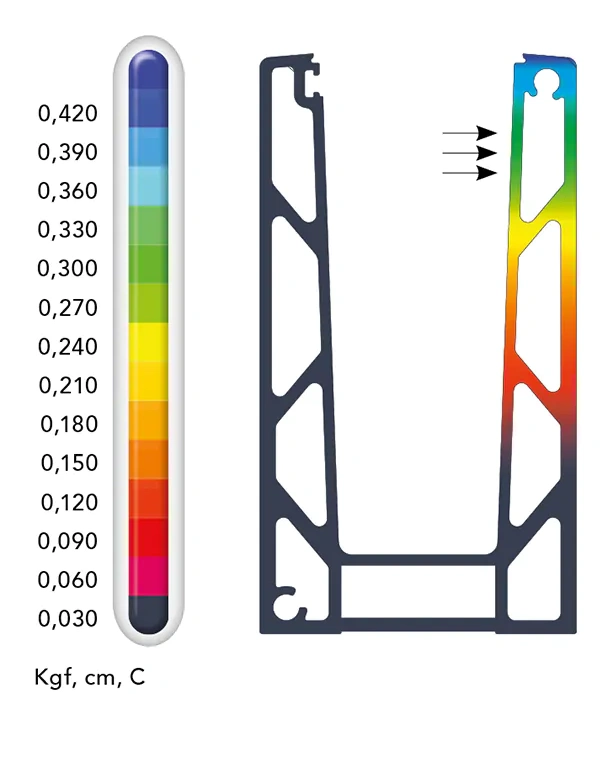

Analyse de résistance du profilé
Les résultats de l'analyse des déplacements réalisée par la méthode des éléments finis (MEF) confirment la haute rigidité de la construction. Simulation effectuée pour un profilé avec une longueur de base de 1 m, sous charge horizontale inférieure à 500 kg (5000 N), de la base au point le plus haut du profilé. Le déplacement maximal sur le bord supérieur du profilé se situe dans les limites admissibles (échelle de valeurs de 0,030 à 0,420 Kgf, cm, C), ce qui garantit la sécurité d'utilisation du garde-corps.
Charges maximales au vent et à l'impact — série KE
| Série KE | Verre 12–13,52 mm | Verre 16–17,52 mm | Verre 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | Verre de hauteur 1,0 m | Verre de hauteur 1,2 m | |||||||
| Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | ||
Données techniques
| Type d'accessoire | Profilé en U |
| Matériau | Aluminium |
| Épaisseur du verre [mm] | 10,38-17,52 |
| Système de montage | Plat |
