Kozza KE 100 – profilé en U pour balustrades tout verre 5000 mm gris foncé
produit indisponible
ajouter à la liste de souhaits
Description

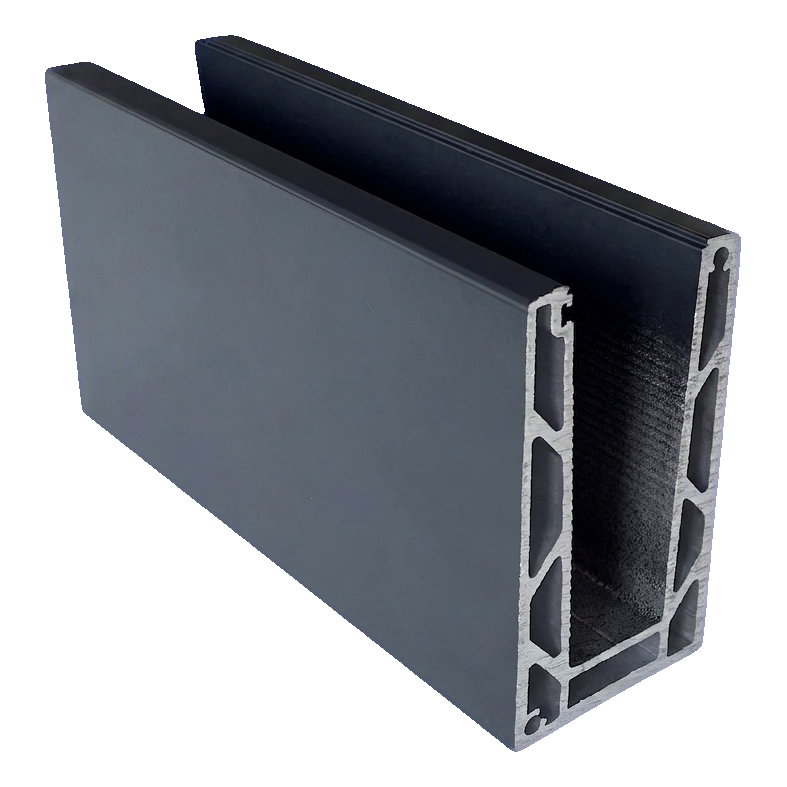

Kozza KE 100 – profilé aluminium U pour garde-corps tout verre 5000 mm gris foncé
Profilé alvéolaire de type U de la série Kozza KE 100 est une solution professionnelle pour le montage de garde-corps tout verre avec fixation par le haut. Fabriqué en aluminium de haute qualité EN AW 6063, il assure un encastrement stable et sécurisé du verre d'une épaisseur de 12 à 21,52 mm — sans nécessité d'utiliser des profilés de masquage supplémentaires. Le système plat, développé en collaboration avec des architectes et des exécutants, allie l'esthétique d'une finition minimaliste à une haute résistance aux charges.
Le profilé de couleur gris foncé s'harmonise parfaitement avec l'architecture moderne des bâtiments résidentiels, hôteliers et de bureaux. Grâce au système GLASSMOVE, le montage se déroule efficacement et ne nécessite pas d'outils spécialisés, ce qui réduit réellement le temps de réalisation sur chantier.
Spécification technique
- Série : Kozza KE 100
- Matériau : aluminium EN AW 6063
- Système : plat, fixation par le haut
- Longueur du profilé : 5000 mm
- Largeur du profilé : 60 mm
- Hauteur du profilé : 110 mm
- Largeur de la fente intérieure (pour le verre) : 30 mm
- Hauteur de la base : 15 mm
- Plage d'épaisseur du verre : 12 – 21,52 mm
- Hauteur maximale du verre : 120 cm
- Couleur : gris foncé (peint)
- Poids : 23 kg
- EAN : 5903313208109

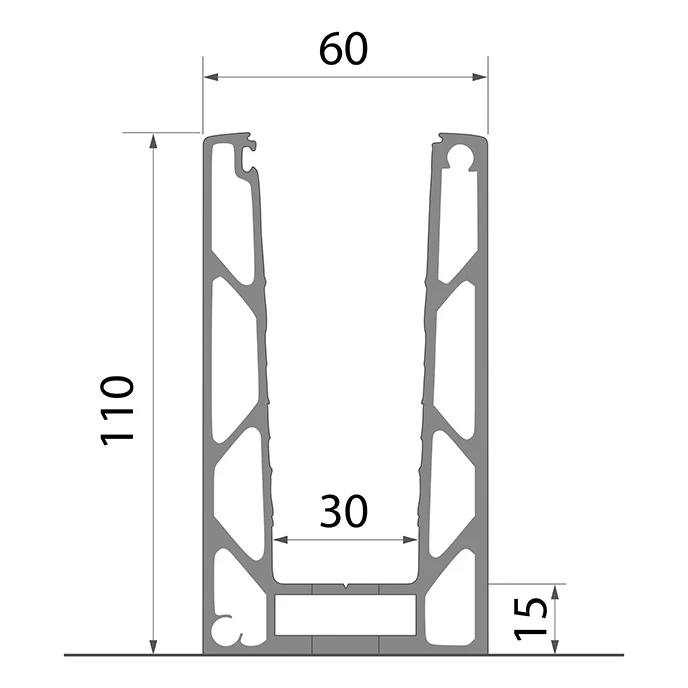

Dimensions et section du profilé

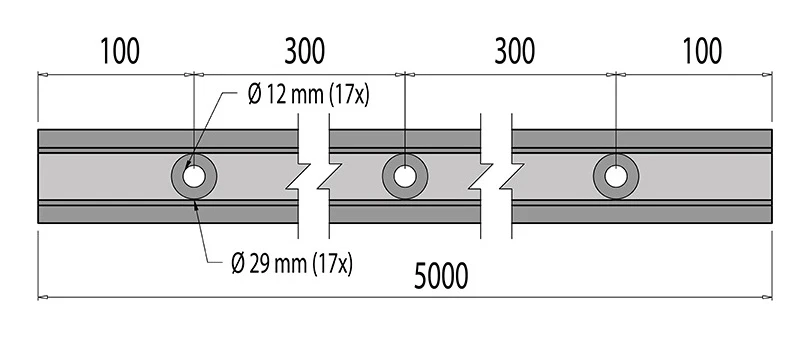

Le profilé possède 17 trous de montage répartis uniformément sur toute la longueur de 5000 mm. Les trous traversants ont un diamètre de Ø 12 mm avec des approfondissements de Ø 29 mm. L'espacement des axes des trous est de 300 mm, et la distance du bord du profilé à l'axe du premier et du dernier trou est de 100 mm.
Compatibilité avec les épaisseurs de verre
Le profilé KE 100 prend en charge trois plages d'épaisseur de verre, ce qui assure une polyvalence d'application :
- 12 – 13,52 mm — verre trempé monocouche ou feuilleté
- 16 – 17,52 mm — verre feuilleté de sécurité
- 20 – 21,52 mm — verre feuilleté à résistance renforcée
La hauteur maximale admissible de la plaque de verre montée dans le profilé est de 120 cm.
Mode d'ancrage
Le profilé se monte par le haut sur un support préparé. La profondeur d'ancrage est de 20 mm. Le système de fixation par le haut élimine la nécessité d'un accès latéral à la structure, ce qui facilite le montage sur les bords des balcons, terrasses et escaliers. Le profilé est ancré à l'aide de vis à travers 17 trous préparés en usine.
Résistance aux charges et analyse de résistance
Le profilé d'une longueur de base de 1 m sous charge horizontale jusqu'à 500 kg (5000 N·t) conserve une rigidité élevée et des déplacements minimaux. L'analyse par la méthode des éléments finis (MEF) confirme que les valeurs maximales de déplacement sous charge de vent se situent dans la plage de 0,030 à 0,420 Kgf/cm — les plus grandes déformations se produisent dans la partie supérieure du profilé (au niveau du bord de serrage), tandis que la base reste pratiquement immobile.
Charges maximales de vent et d'impact
Le tableau ci-dessous présente les valeurs admissibles de charges pour la série KE en fonction de l'épaisseur et de la hauteur du verre :
| Série KE | Verre 12-13.52 mm | Verre 16-17.52 mm | Verre 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verre h. 1.0 m | Verre h. 1.2 m | Verre h. 1.0 m | Verre h. 1.2 m | Verre h. 1.0 m | Verre h. 1.2 m | |||||||
| Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | Max. vent (kN/m²) | Max. impact (kN/m) | |
| KE 100 | ||||||||||||
Données techniques
| Type d'accessoire | Pince a verre |
| Matériau | Aluminium |
| Épaisseur du verre [mm] | 10,38-17,52 |
| Système de montage | Plat |
