Kit de chariots 80 (10 galets, galets nylon) pour portail coulissant avec accessoires
produit indisponible
ajouter à la liste de souhaits
Description
PSG Kit de chariots 80 – ensemble 10 galets pour portail coulissant avec accessoires
Le kit de chariots PSG avec accessoires est un ensemble de montage complet pour portails coulissants autoportants, conçu pour rail 80 × 80 × 5 mm. Le kit comprend deux chariots à 10 galets en nylon, un support de montée avec galets de guidage ainsi qu'un galet de montée — tout ce dont une équipe d'installation a besoin pour monter le portail rapidement, en toute sécurité et sans achats supplémentaires.

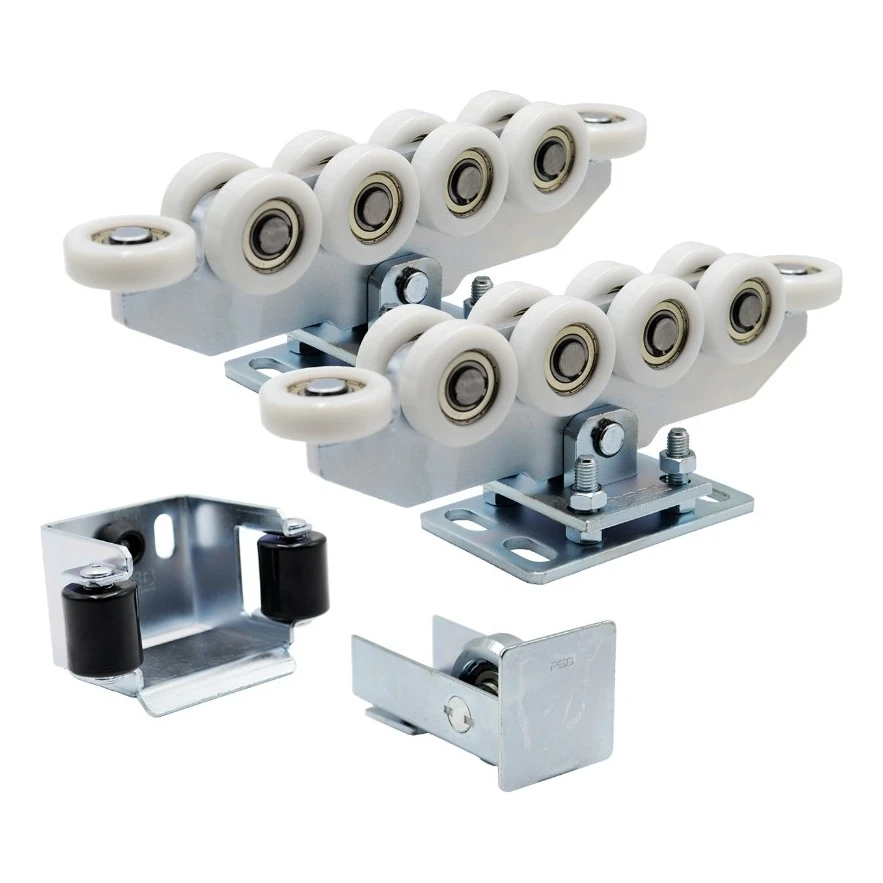

Contenu du kit
- 2 × chariot 10 galets — avec galets en nylon (dont deux horizontaux), assurant un fonctionnement silencieux et fluide du portail
- 1 × support de montée — en acier, avec deux galets de guidage en matière plastique, stabilisant le portail en position fermée
- 1 × galet de montée — monté en début de rail, protégeant les chariots contre la neige et le gel
- Vis de montage incluses

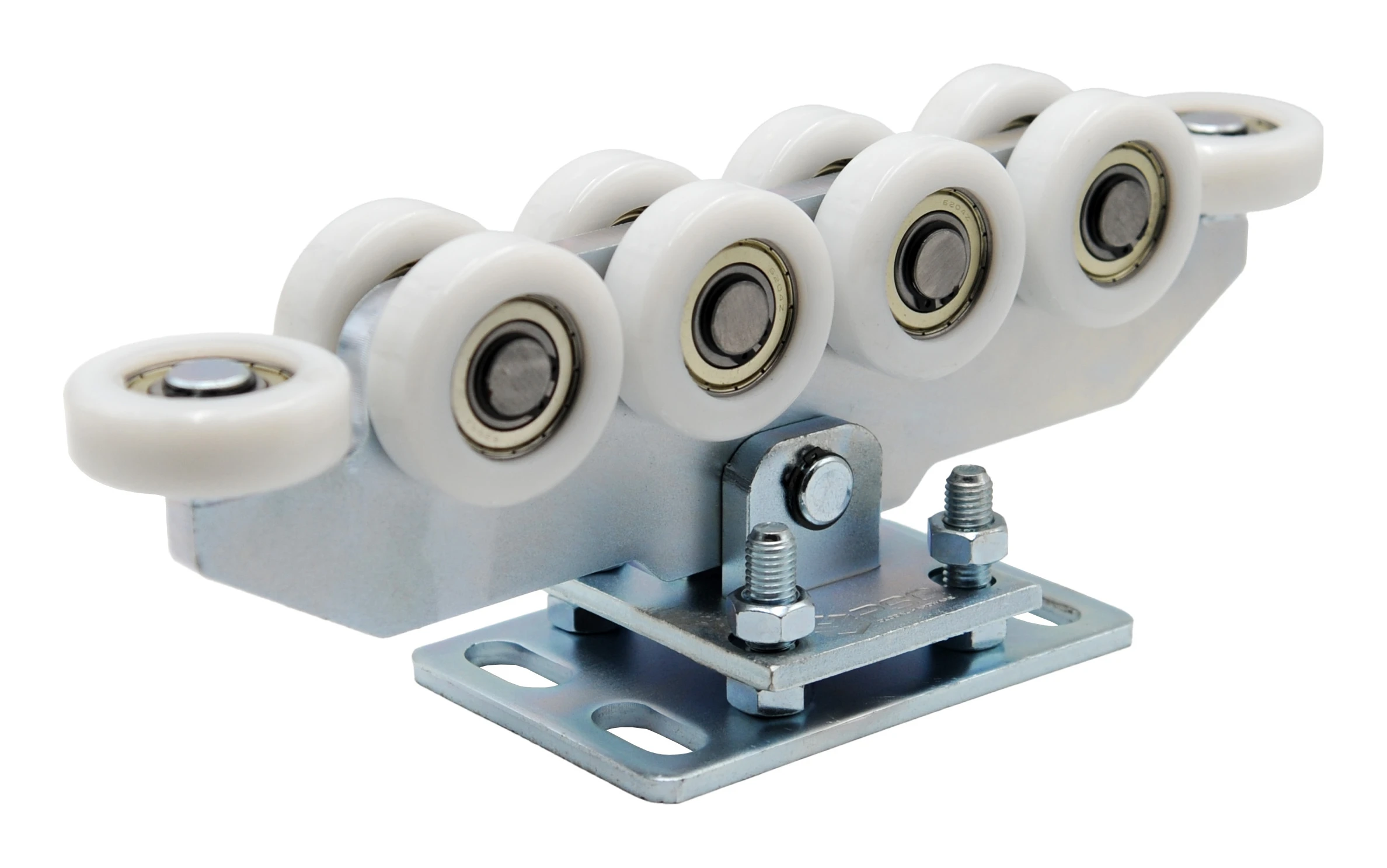

Chariots 10 galets
Chaque chariot est équipé de 10 galets en nylon (dont deux horizontaux), qui minimisent le frottement et réduisent le bruit lors du coulissement du portail. La construction oscillante de la liaison entre la platine et l'axe permet au chariot de s'incliner légèrement, compensant ainsi les irrégularités du sol et les charges variables — réduisant les contraintes et prolongeant la durée de vie de l'ensemble du système. Le mécanisme de réglage en hauteur par vis permet d'ajuster précisément les chariots à la structure du portail lors de l'installation. La charge maximale par chariot est de 900 kg, ce qui rend le kit adapté même aux portails industriels lourds.

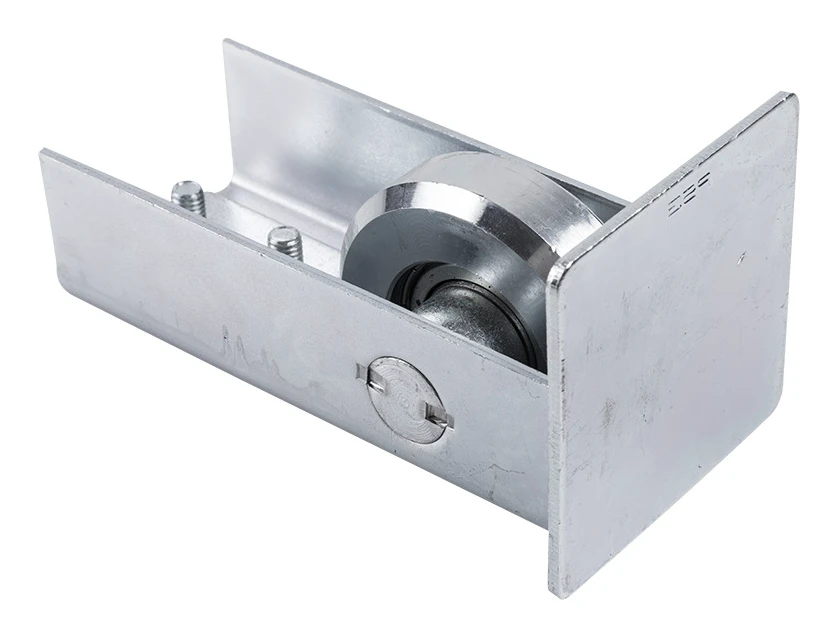

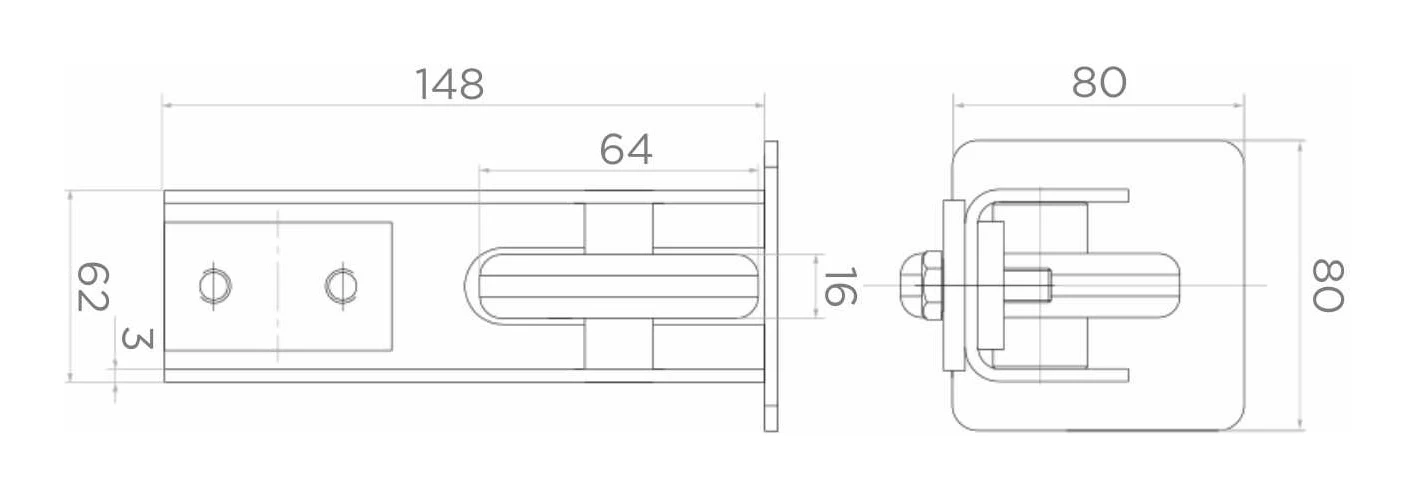

Galet de montée — dimensions et construction
Le galet de montée est monté en début de rail et remplit une fonction de protection — il guide le portail sur les chariots tout en les protégeant contre le givrage et les salissures. Le système fonctionne ainsi de manière fluide même dans des conditions atmosphériques difficiles.
- Longueur totale : 148 mm
- Longueur de l'ouverture pour galet : 64 mm
- Largeur du profil inséré : 62 mm
- Largeur du galet : 16 mm
- Épaisseur de la tôle : 3 mm
- Plaque frontale : 80 × 80 mm
- Pour rail : 80 × 80 × 5 mm
- Finition : zingué

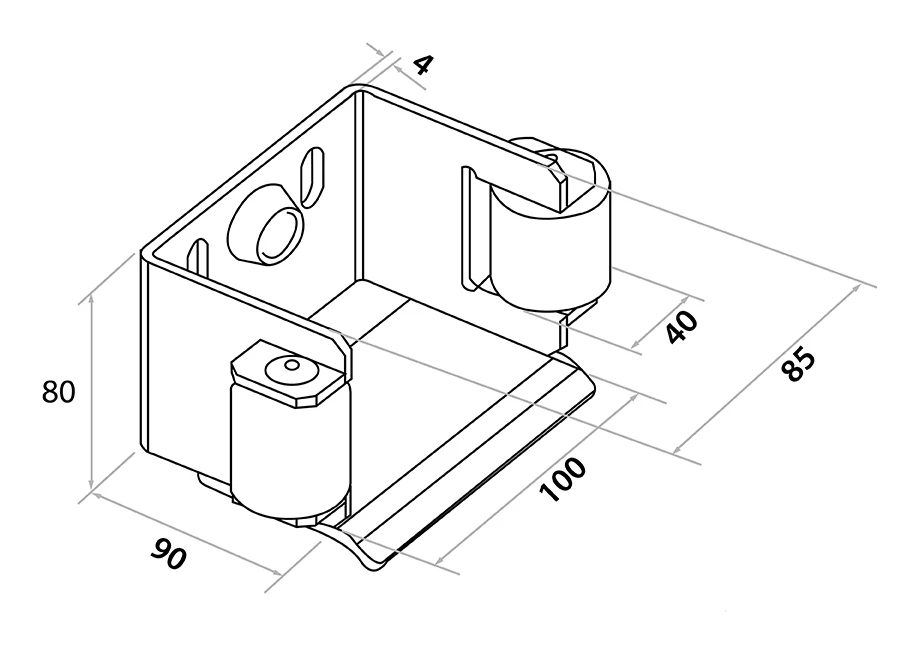

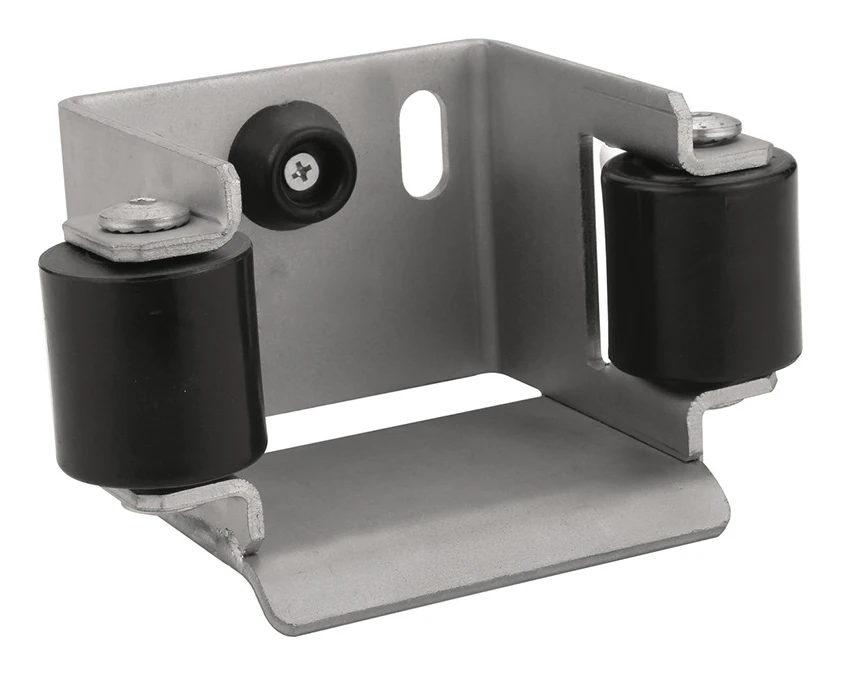

Support de montée — dimensions et construction
Le support de montée en acier est fixé sur le poteau et stabilise le portail en position fermée, tout en répartissant son poids sur des éléments de structure supplémentaires. Les deux galets de guidage en matière plastique assurent un guidage précis du portail et réduisent l'usure des chariots.
- Hauteur de la platine de montage : 80 mm
- Largeur de la platine de montage : 90 mm
- Profondeur totale : 100 mm
- Écartement entre les galets : 85 mm
- Hauteur des galets de guidage : 40 mm
- Épaisseur de la tôle : 4 mm
- Entraxe des trous de montage : 70 mm
- Dimensions de l'oblong de montage : 25 × 10 mm
- Pour rail : 80 × 80 × 5 mm
- Finition : zingué
Spécifications techniques du kit
- Usage : portail coulissant autoportant
- Type de chariots : 80 (10 galets)
- Matériau des galets : nylon (matière plastique)
- Nombre de galets par chariot : 10 (dont 2 horizontaux)
- Rail compatible : 80 × 80 × 5 mm
- Charge max. par chariot : 900 kg
- Réglage en hauteur : oui (vis de réglage)
- Finition : zingué
- Marque : PSG
- Poids du kit : 21 kg
Sélection de l'entraxe des chariots
L'entraxe correct des chariots dépend de la largeur en passage libre du portail et de son poids. Le tableau ci-dessous facilite la sélection rapide de l'entraxe optimal des chariots (Lw) pour des portails d'une longueur de 5,5 m à 8,0 m et d'un poids de 450 kg à 650 kg.

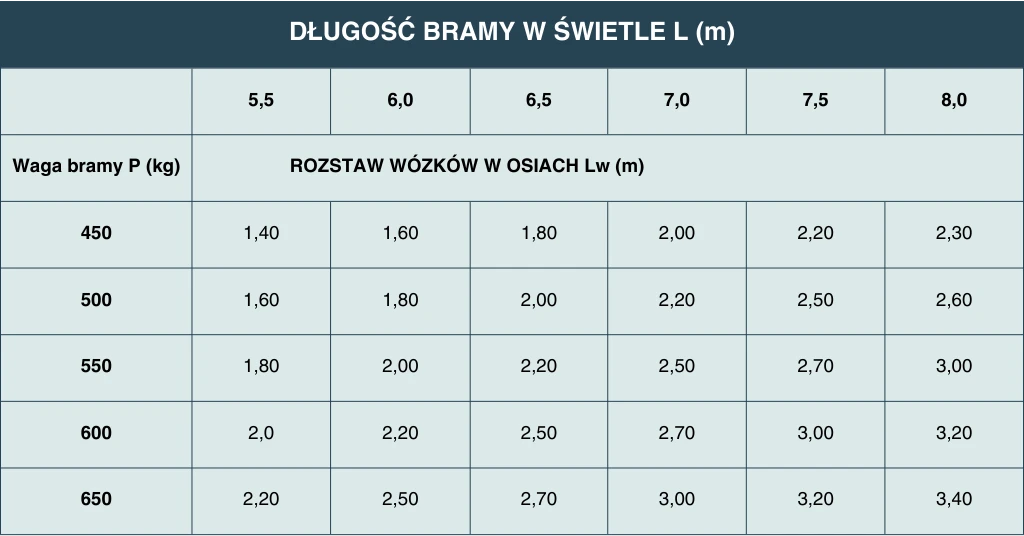

Tableau de sélection de l'entraxe des chariots pour portail coulissant
| LARGEUR DU PORTAIL EN PASSAGE LIBRE L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Poids du portail P (kg) | ENTRAXE DES CHARIOTS Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Tous les éléments du kit sont zingués, ce qui assure une protection efficace contre la corrosion et une longue durée de vie même dans des conditions atmosphériques difficiles. Les produits de la marque PSG sont des solutions éprouvées pour les entreprises d'installation professionnelles, garantissant fiabilité et reproductibilité du montage.
Données techniques
| Taille du rail de guidage | 80x80x5 |
| Type de système de roulement | Système à roulettes |
| Type de produit | Pack / KIT avec accessoires |
| Matériau des galets | Nylon |
| Nombre de galets [szt.] | 10 |
| Construction du chariot | Pivotante |
| Charge max. [kg] | 900 |
