Hager Interrupteur-sectionneur triphasé 3P 100A 400V AC

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 0.248 kg

Prix / pcs.: 26,49 € 26.49

TTC 20%, hors frais de port

Prix net / pcs.: (22,08 €)

HT 20%, hors frais de port

Économisez plus d'argent avec des emballages plus grands !
Plus l'unité d'emballage est grande, plus le prix unitaire est bas !

* Quantité:

Pièce
Paquet: 50 Pièces
Paquet: 100 Pièces
Paquet: 200 Pièces

quantité pcs.

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: HAGER

Code produit: GPV-401-85

recommander à un ami

Description

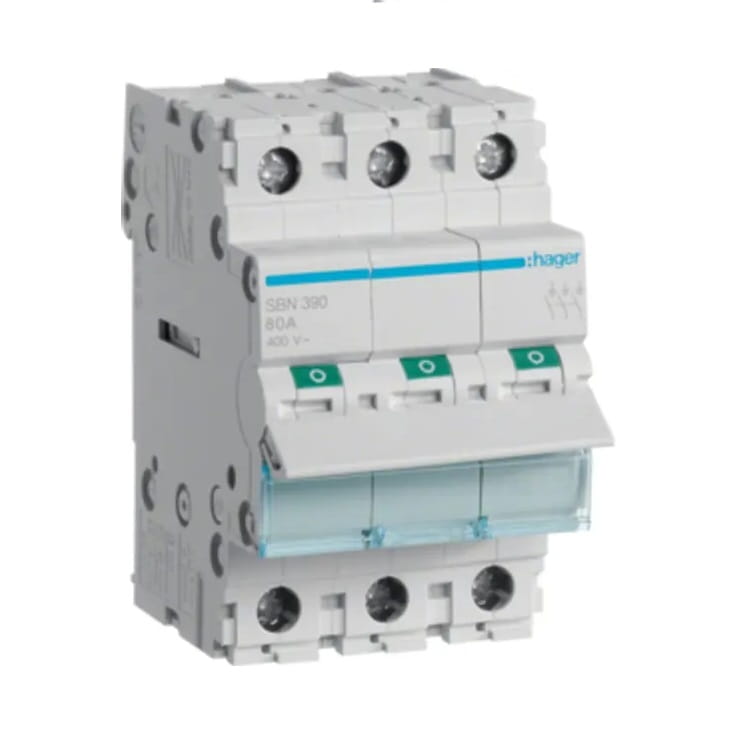

Hager Interrupteur-sectionneur triphasé 3P 100A 400V AC

- SBN390791

Interrupteur-sectionneur triphasé 3P 100A 400V AC SBN390 HAGER est un type d'interrupteur électrique qui remplit plusieurs fonctions : il conduit le courant dans les conditions nominales et pendant les surcharges (y compris un court-circuit pendant une période de temps spécifiée), déconnecte le circuit dans les conditions nominales et de défaut, et isole, répondant aux exigences de propriétés d'isolation pour un fonctionnement sûr de l'équipement.

Chaque interrupteur-sectionneur modulaire HAGER est doté de champs verts et rouges sur le levier de l'actionneur, ce qui permet de visualiser clairement la position du sectionneur. L'appareil SBN390 est fabriqué en plastique durable et convient pour des températures allant de -20ºC à +50ºC.

SPÉCIFICATION

Fabricant

HAGER

Courant nominal

100 A

Nombre de phases

Triphasé

Nombre de pôles

3 P

Tension nominale de commutation Ue (AC)

400 V

Fréquence nominale

50/60 Hz

Tension nominale d'isolation Ui

440 V

Tension d'entrée type 1

Tension nominale de tenue à la surtension Uimp

6000 V

Capacité de transport du courant alternatif AC21, catégorie A

100 A

Courant nominal de fonctionnement (AC23), catégorie A

40 A

Capacité de transport de courant AC21 dans la catégorie B

100 A

Courant admissible AC22, catégorie A

100 A

Courant de fonctionnement admissible AC22, catégorie B

100 A

Courant de service nominal (AC23), catégorie B

40 A

Courant de court-circuit avec des fusibles gl-gG

1200 A

Capacité de fermeture à 400 V en AC23A

1692 A

Courant nominal de courte durée 1s

1,2 kA

Courant thermique du boîtier externe

100 A

Perte de puissance totale pour le courant nominal

16,5 W

Perte de puissance par pôle pour le courant nominal

5,5 W

Durée de vie électrique sous charge nominale en cycles de fonctionnement (AC21)

2500

Durée de vie électrique sous charge nominale en cycles de travail (AC22)

2500

Endurance mécanique (nombre de cycles)

40 000

Section transversale d'un conducteur flexible (fil) dans une borne

6 / 35 mm²

Section du conducteur rigide (fil) dans une borne

6 / 50 mm²

Couple de serrage

3,6 Nm

Type de connexion

avec vis

Nombre de contacts NO

Température de stockage

od -40ºC do +80ºC

Degré de protection

IP20

Dimensions de l'appareil

69 x 83 x 70 mm

Groupe d'équipement

SBN

Normes de l'UE

IEC 60947-3

Directive européenne RoHs

compatible

Degré de contamination selon IEC 60664 / IEC 60947-2

Configuration disponible

Code du produit

Numéro de catalogue

EAN

Model

GPV-401-85

SBN390/HAG

3250615510303

SBN390

Fichiers à télécharger:

Fiche technique SBN390

Données techniques

Application	AC (réseau)
Type de sectionneur	sectionneur
Courant nominal [A]	100A
Nombre de pôles	3P
Tension nominale [V]	400V AC
Marque	HAGER
