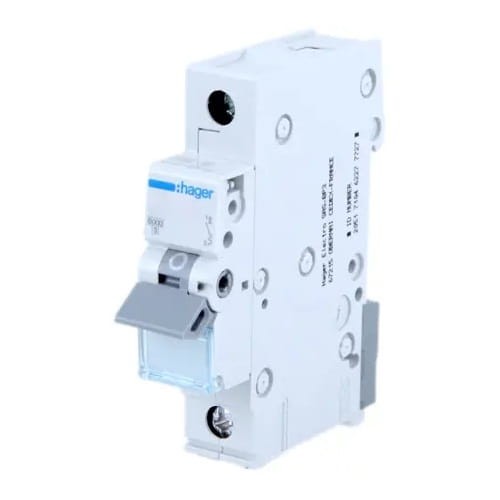

Hager Disjoncteur de surintensité B 6A 1P 6kA
produit indisponible
ajouter à la liste de souhaits
Description
Hager Disjoncteur de Protection B 6A 1P 6kA
Le disjoncteur de protection B 6A 1P 6kA MBN106E HAGER, également connu sous le nom de disjoncteur modulaire, constitue un élément clé des systèmes électriques dont la fonction est d'interrompre la continuité du circuit lorsque le courant dépasse le niveau de sécurité pour le circuit concerné.
Communément appelé "disjoncteur", ce dispositif commande et protège l'installation contre les conséquences des surintensités, telles que les surcharges et les courts-circuits, jusqu'à 6kA. Le disjoncteur modulaire MBN106E de type B se distingue par son déclenchement retardé, ce qui le rend particulièrement adapté à la protection des récepteurs peu sensibles aux surcharges thermiques et caractérisés par de faibles courants de démarrage.
Construction du disjoncteur MBN116E :
- 1 - levier de commande
- 2 - verrou
- 3 - contact fixe et contact mobile
- 4 - bornes de raccordement
- 5 - déclencheur thermique bimétallique (surcharge)
- 6 - vis de réglage
- 7 - déclencheur électromagnétique (court-circuit)
- 8 - chambre de coupure (pour l'extinction de l'arc électrique)
Spécifications
| Paramètre | Valeur |
|---|---|
| Série et type | Disjoncteur de protection MCB B 6A 1P 6kA MBN106E HAGER |
| Nombre de pôles protégés | 1 |
| Nombre de pôles | 1 P |
| Type de disjoncteur de protection | B |
| Pouvoir de coupure assigné Icn | 6 kA |
| Tension assignée d'emploi Ue | 230 / 400 V |
| Fréquence assignée | 50 / 60 Hz |
| Type de tension d'alimentation | AC |
| Tension assignée d'isolement Ui | 500 V |
| Tension assignée de tenue aux chocs Uimp | 4000 V |
| Pouvoir de coupure assigné en court-circuit 230 V 50 Hz | 6 kA |
| Pouvoir de coupure de service assigné Ics | 6 kA |
| Perte de puissance maximale par pôle selon la norme | 3 W |
| Pertes de puissance totales pour le courant assigné | 1,3 W |
| Pertes de puissance par pôle pour le courant assigné | 1,3 W |
| Endurance électrique (nombre de cycles) | 4000 x |
| Endurance mécanique (nombre de cycles) | 20 000 x |
| Couple de serrage | 2,8 Nm |
| Type de raccordement | à vis |
| Capacité de la borne d'entrée / sortie pour conducteur rigide (fil) | 1/25 mm² |
| Capacité de la borne d'entrée / sortie pour conducteur souple (câble) | 1/16 mm² |
| Norme | EN 60898-1 |
| Degré de protection | IP20 |
| Dimensions | 70 x 83 x 17,5 mm |
Données techniques
| Caractéristique de déclenchement | B |
| Type de disjoncteur | surintensité |
| Courant nominal [A] | 6A |
| Nombre de pôles | 1P |
| Pouvoir de coupure [kA] | 6 kA |
| Marque | HAGER |
