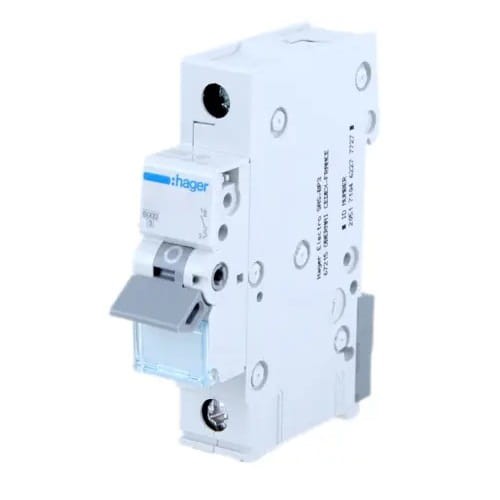

Disjoncteur Hager B 20A 1P 6kA
produit indisponible
ajouter à la liste de souhaits
Description
Hager Disjoncteur Magnétothermique B 20A 1P 6kA
Le disjoncteur magnétothermique MCB B 20A 1P 6kA MBN120E de la marque Hager, également connu sous le nom de disjoncteur modulaire, joue un rôle essentiel dans les installations électriques en garantissant la sécurité par l'interruption de la continuité du circuit lorsque le courant dépasse la valeur admissible.
Le modèle MBN120E protège contre les effets des surcharges et des courts-circuits jusqu'à 6kA. Il se caractérise par un déclenchement temporisé, assurant une protection efficace des équipements peu sensibles aux surcharges thermiques et présentant de faibles courants de démarrage.
Construction du disjoncteur MBN120E :
- 1 - levier de commande
- 2 - verrou
- 3 - contact fixe et contact mobile
- 4 - bornes de raccordement
- 5 - déclencheur thermique à bilame (surcharge)
- 6 - vis de réglage
- 7 - déclencheur électromagnétique (court-circuit)
- 8 - chambre d'extinction (pour l'extinction de l'arc électrique)
SPÉCIFICATIONS
| Paramètre | Valeur |
|---|---|
| Fabricant | HAGER |
| Type de disjoncteur | B |
| Courant nominal [A] | 20A |
| Pouvoir de coupure [kA] | 6kA |
| Nombre de pôles protégés | 1 |
| Nombre de pôles | 1P |
| Pouvoir de coupure ultime Icn | 6 kA |
| Tension assignée d'emploi Ue | 230 / 400 V |
| Fréquence nominale | 50 / 60 Hz |
| Type de tension d'alimentation | AC |
| Tension assignée d'isolement Ui | 500 V |
| Tension assignée de tenue aux chocs Uimp | 4000 V |
| Pouvoir de coupure nominal en court-circuit 230 V 50 Hz | 6 kA |
| Pouvoir de coupure de service Ics | 6 kA |
| Perte de puissance maximale par pôle selon la norme | 3 W |
| Pertes totales de puissance pour le courant nominal | 4,5 W |
| Pertes de puissance par pôle pour le courant nominal | 2,79 W |
| Endurance électrique (nombre de cycles) | 4000 x |
| Endurance mécanique (nombre de cycles) | 20000 x |
| Couple de serrage | 2,8 Nm |
| Type de raccordement | à vis |
| Capacité de la borne d'entrée / sortie pour conducteur rigide (fil) | 1/25 mm² |
| Capacité de la borne d'entrée / sortie pour conducteur souple (câble) | 1/16 mm² |
| Norme | EN 60898-1 |
| Degré de protection | IP20 |
| Dimensions | 70 x 83 x 17,5 mm |
| Informations complémentaires | possibilité de connexion par peignes de raccordement, bornes à cage : - fil jusqu'à 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Caractéristique de déclenchement | B |
| Type de disjoncteur | surintensité |
| Courant nominal [A] | 20A |
| Nombre de pôles | 1P |
| Pouvoir de coupure [kA] | 6 kA |
| Marque | HAGER |
