Connecteur plat de charpentier LP 3 200x35x2,5
produit indisponible
ajouter à la liste de souhaits
Description

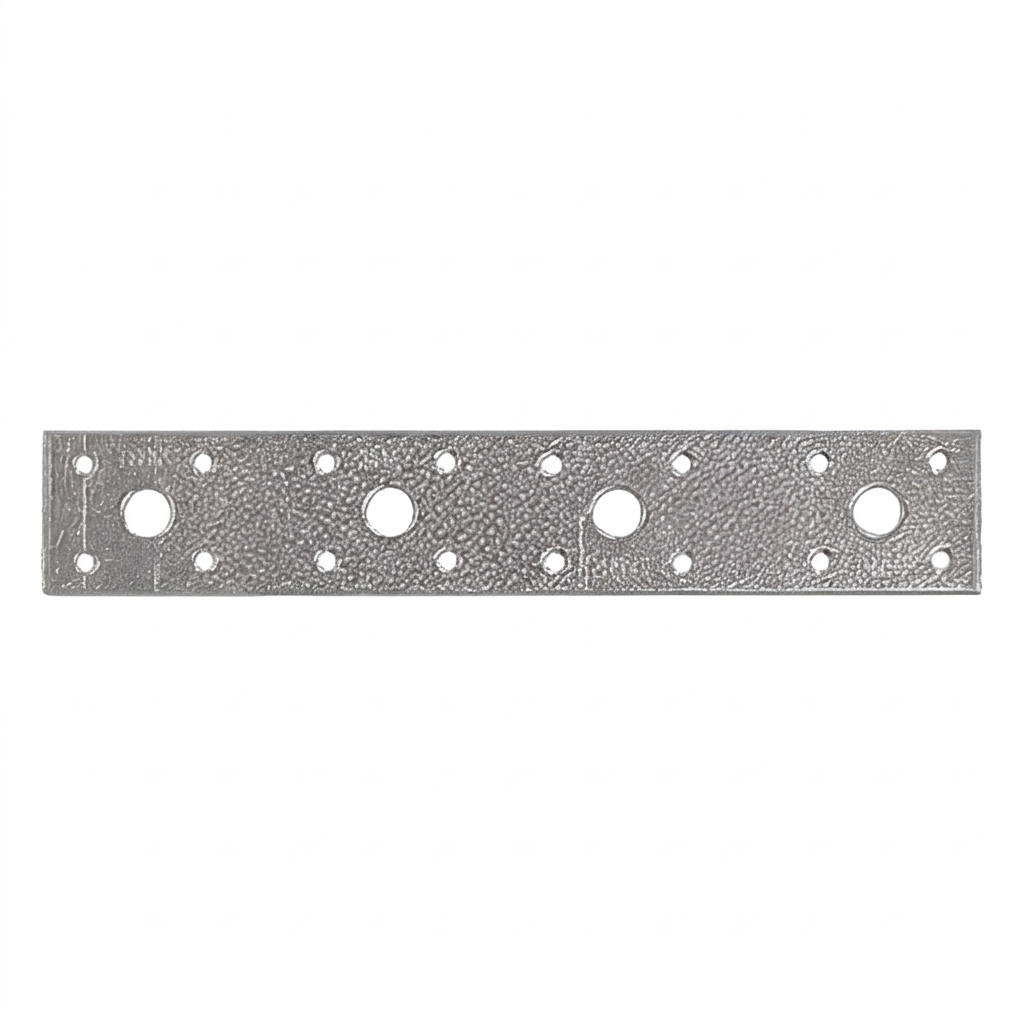

Connecteur plat LP 200×35 mm – platine de montage en acier galvanisé
Le connecteur plat LP 200×35 mm est un élément d'assemblage universel destiné aux liaisons bois dans lesquelles les faces latérales des éléments assemblés se trouvent dans le même plan. Grâce à la disposition réfléchie de ses 20 trous de différents diamètres, il peut être utilisé aussi bien dans les assemblages charpentiers standard que dans des structures conçues sur mesure.
Sa conception étroite, avec une largeur de seulement 35 mm, rend ce connecteur idéal pour la fixation sur les petits côtés des planches et des panneaux. C'est une solution pratique pour les petits travaux de menuiserie, d'ébénisterie et pour l'assemblage d'éléments de structures en bois. L'épaisseur de tôle de 2,5 mm garantit une rigidité et une résistance élevées de l'assemblage, tandis que la capacité portante de 3,60 kN assure la sécurité des jonctions chargées.
Le connecteur est fabriqué en acier DX51D + Z275 avec revêtement de zinc, ce qui assure une protection anticorrosion efficace et une durabilité à long terme des assemblages, même dans des conditions environnementales exigeantes.
Caractéristiques techniques
- Longueur : 200 mm
- Largeur : 35 mm
- Épaisseur de tôle : 2,5 mm
- Matériau : DX51D + Z275
- Protection anticorrosion : revêtement zinc
- Trous : 16 trous ø5 mm + 4 trous ø11 mm (20 au total)
- Capacité portante : 3,60 kN
Fixation et compatibilité
La disposition variée des trous permet l'utilisation de nombreux types de fixations mécaniques, offrant ainsi la possibilité de choisir le mode de fixation optimal selon les spécificités de chaque projet :
- Clous annelés ANCHOR ø4 mm
- Vis de charpente pour connecteurs
- Vis à bois ø6 mm et ø10 mm
- Boulons M10 et M12
- Chevilles béton M10 et M12
La possibilité d'utiliser aussi bien des clous, des vis que des boulons avec chevilles béton fait de ce connecteur un élément polyvalent — il convient parfaitement aux assemblages bois-bois et, grâce aux trous ø11 mm, également aux assemblages bois-béton avec chevilles mécaniques.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Épaisseur de tôle [mm] | 2.5 |
| Type de connecteur | Plaque plate de charpente |
| Matériau | Acier |
